WFB-820C发电机保护技术及使用说明书V1.00要点.doc

上传人:人****来 文档编号:4329247 上传时间:2024-09-06 格式:DOC 页数:64 大小:4.96MB 下载积分:14 金币
下载 相关 举报
WFB-820C发电机保护技术及使用说明书V1.00要点.doc_第1页
第1页 / 共64页
WFB-820C发电机保护技术及使用说明书V1.00要点.doc_第2页
第2页 / 共64页


点击查看更多>>
资源描述

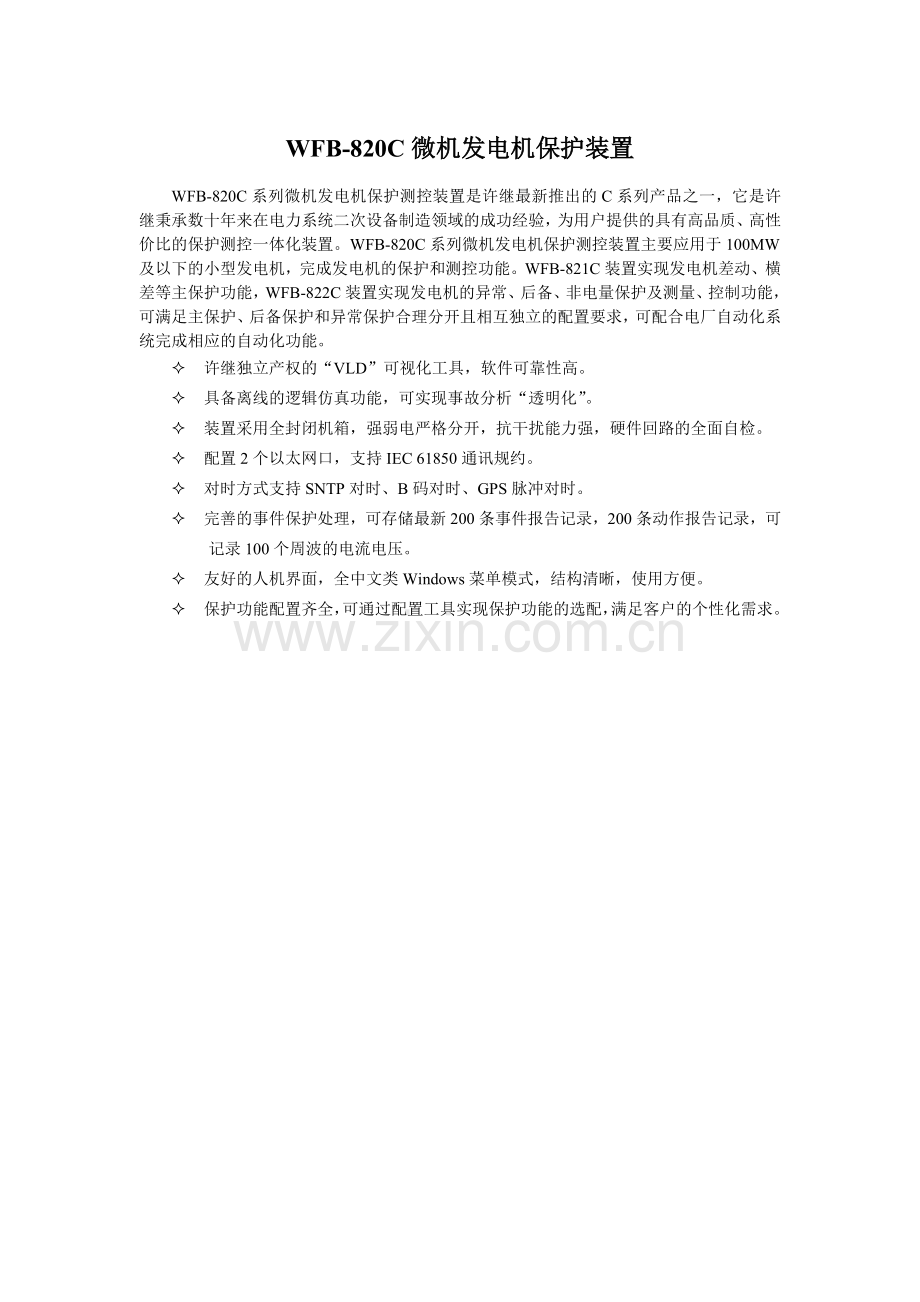

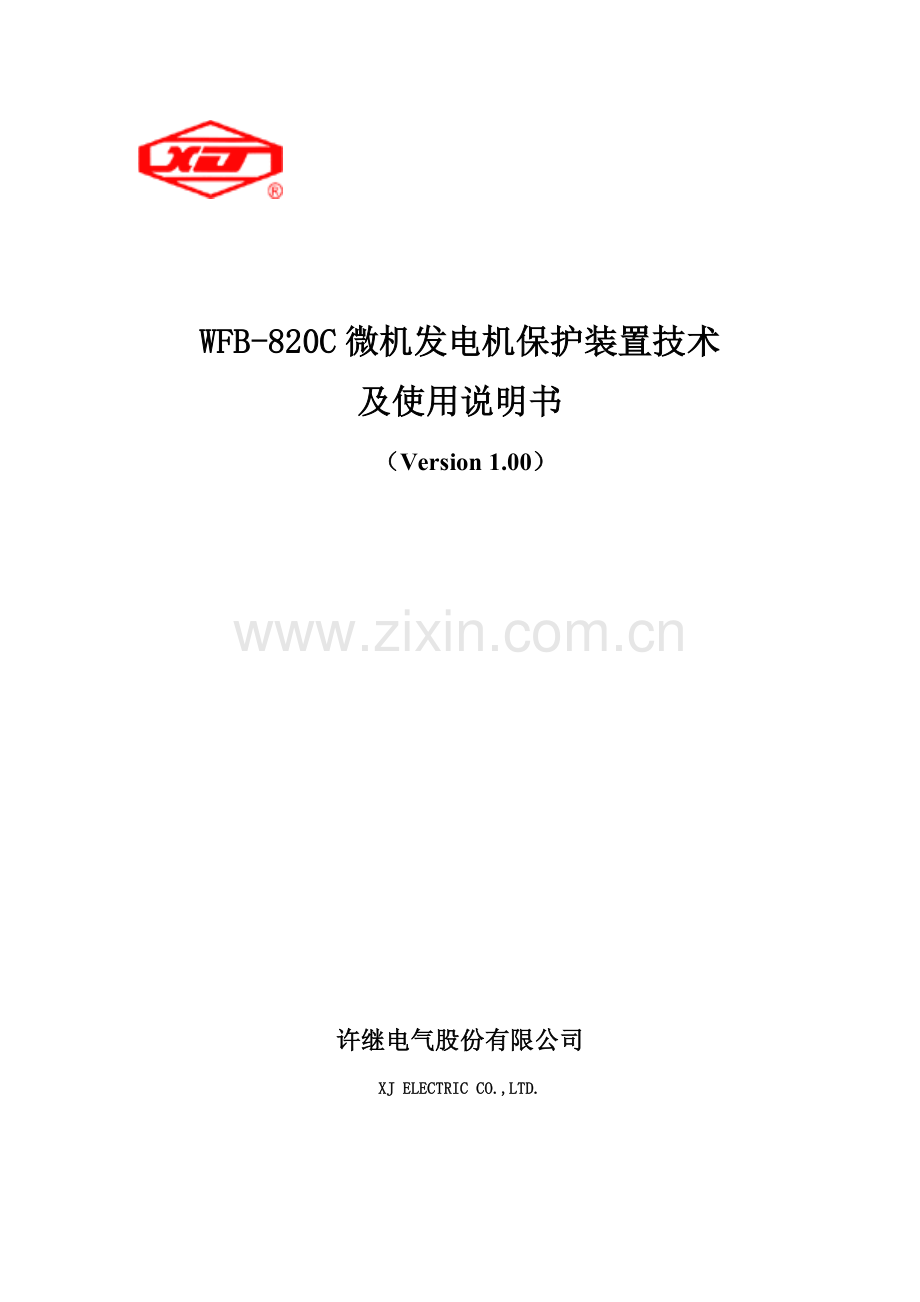

WFB-820C微机发电机保护装置技术 及使用说明书 (Version 1.00) 许继电气股份有限公司 XJ ELECTRIC CO.,LTD. WFB-820C微机发电机保护装置 WFB-820C系列微机发电机保护测控装置是许继最新推出的C系列产品之一,它是许继秉承数十年来在电力系统二次设备制造领域的成功经验,为用户提供的具有高品质、高性价比的保护测控一体化装置。WFB-820C系列微机发电机保护测控装置主要应用于100MW及以下的小型发电机,完成发电机的保护和测控功能。WFB-821C装置实现发电机差动、横差等主保护功能,WFB-822C装置实现发电机的异常、后备、非电量保护及测量、控制功能,可满足主保护、后备保护和异常保护合理分开且相互独立的配置要求,可配合电厂自动化系统完成相应的自动化功能。 ² 许继独立产权的“VLD”可视化工具,软件可靠性高。 ² 具备离线的逻辑仿真功能,可实现事故分析“透明化”。 ² 装置采用全封闭机箱,强弱电严格分开,抗干扰能力强,硬件回路的全面自检。 ² 配置2个以太网口,支持IEC 61850通讯规约。 ² 对时方式支持SNTP对时、B码对时、GPS脉冲对时。 ² 完善的事件保护处理,可存储最新200条事件报告记录,200条动作报告记录,可记录100个周波的电流电压。 ² 友好的人机界面,全中文类Windows菜单模式,结构清晰,使用方便。 ² 保护功能配置齐全,可通过配置工具实现保护功能的选配,满足客户的个性化需求。 感谢您使用许继电气股份有限公司的产品。为了安全、正确、高效地使用本装置,请您务必注意以下重要提示: l 本说明书仅适用于WFB-820C微机发电机保护装置。 l 请仔细阅读本说明书,并按照说明书的规定调整、测试和操作。如有随机资料,请以随机资料为准。 l 为防止装置损坏,严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。 l 请使用合格的测试仪器和设备对装置进行试验和检测。 l 装置如出现异常或需要维修,请及时与公司服务热线联系。 我公司保留对本说明书进行修改的权利;产品与说 明书不符时,以实际产品为准,恕不另行通知。 2014.01第01版 WFB-820C微机发电机保护装置 目录 1 技术指标 5 1.1 额定数据 5 1.2 装置功耗 5 1.3 环境条件 5 1.4 抗干扰性能 5 1.5 绝缘性能 6 1.6 机械性能 6 1.7 保护定值整定范围及误差 6 1.7.1 发电机比率制动式差动保护 6 1.7.2 横差保护(零序电流型) 6 1.7.3 励磁过流速断保护 6 1.7.4 励磁过流、过负荷保护 7 1.7.5 定子接地保护 7 1.7.6 零序(方向)过流定子接地保护 7 1.7.7 三次谐波定子接地保护 7 1.7.8 转子接地保护 7 1.7.9 失磁保护 7 1.7.10 逆功率保护 7 1.7.11 负序过流保护 8 1.7.12 对称过负荷保护 8 1.7.13 过电压保护 8 1.7.14 频率异常保护 8 1.7.15 复压(记忆)过流保护 8 1.7.16 低电压(调相失压)保护 8 1.7.17 并网开入方式选择 8 1.7.18 操作控制回路保护 8 1.7.19 开关量保护 9 1.8 测量精度 9 1.9 触点容量 9 2 装置硬件 9 2.1 机箱结构 9 2.2 插件配置及说明 10 2.2.1 直流变换插件 11 2.2.2 CPU插件 11 2.2.3 装置电源插件 11 2.2.4 交流变换插件 11 2.2.5 信号插件 12 2.2.6 本体插件 12 2.2.7 人机对话插件 12 2.3 装置背面端子图 12 2.3.1 WFB-821C/R1 背面端子图1 13 2.3.2 WFB-821C/R1 背面端子图2 14 2.3.3 WFB-822C/R1(R2)背面端子图1 15 2.3.4 WFB-822C /R1(R2)背面端子图2 16 2.3.5 操作回路接线原理图 17 3 装置功能 18 3.1 装置功能实现方式 18 3.2 典型功能配置 18 3.3 保护功能 19 3.3.1 发电机差动保护 19 3.3.2 横差保护(零序电流型) 21 3.3.3 励磁保护 21 3.3.4 定子接地保护 22 3.3.5 转子接地保护 25 3.3.6 失磁保护 26 3.3.7 逆功率保护 28 3.3.8 复压(记忆)过流保护 28 3.3.9 负序过流保护 29 3.3.10 对称过负荷保护 30 3.3.11 过电压保护 31 3.3.12 低电压保护(调相失压) 31 3.3.13 频率异常保护 31 3.3.14 TV异常判据原理 32 3.3.15 发电机并网开入方式选择 32 3.3.16 开关(本体保护)量保护说明 33 3.3.17 控制回路异常告警 33 3.3.18 弹簧未储能、压力异常告警 33 3.3.19 装置故障告警 33 3.3.20 测控功能 33 3.3.21 保护报告 33 3.3.22 模拟量信息 34 4 装置使用说明 35 4.1 定值整定 35 4.1.1 发电机比率差动保护 35 4.1.2 横差保护 36 4.1.3 发电机复压过流保护 36 4.1.4 定子接地保护 38 4.1.5 零序(方向)过流定子接地保护整定 38 4.1.6 三次谐波定子接地保护 38 4.1.7 转子接地保护 39 4.1.8 对称过负荷保护 39 4.1.9 负序过流保护 40 4.1.10 失磁保护 40 4.1.11 过电压保护 41 4.1.12 逆功率保护 41 4.1.13 频率异常保护 41 4.1.14 过流保护 42 4.1.15 过负荷保护 42 4.1.16 TV异常保护 42 4.1.17 比率制动差动保护 42 4.1.18 复压过流 44 4.1.19 接地告警保护 45 4.2 保护投退及定值 45 4.2.1 WFB-821C/R1装置定值 45 4.2.2 WFB-821C/ R1装置组合控制字定值 46 4.2.3 WFB-821C/R2装置定值 46 4.2.4 WFB-821C/ R2装置组合控制字定值 47 4.2.5 WFB-822C/R1(R2)装置保护定值 48 4.2.6 WFB-822C/R1(R2)装置组合控制字定值 50 4.2.7 软、硬压板 51 4.2.8 保护开出整定 51 4.2.9 GPS对时 53 4.2.10 录波、打印 53 4.2.11 网络通信 53 4.3 动作信息及说明 53 5 调试及异常处理 53 5.1 调试说明 53 5.2 程序检查 53 5.3 开关量输入检查 53 5.4 继电器开出回路检查 53 5.5 模拟量输入检查 54 5.6 整组试验 54 5.7 异常处理 54 6 投运说明及注意事项 54 7 贮存及保修 55 8 订货须知 55 9 规约点表 55 9.1 WFB-821C微机发电机保护装置信息 55 9.1.1 故障信号 55 9.1.2 告警信号 56 9.1.3 状态信号 57 9.1.4 控制 57 9.2 WFB-822C系列微机发电机保护装置信息 57 9.2.1 故障信号 57 9.2.2 告警信号 59 9.2.3 状态信号 59 9.2.4 控制 60 9.2.5 测控信息 60 9.2.6 遥测 61 4 WFB-820C微机发电机保护装置 1 技术指标 1.1 额定数据 a. 额定电源电压: DC220V或DC110V(订货注明) ,允许变化范围:80%~115%; b. 额定交流数据: 交流电压: 100/V 或100V 额定频率: 50Hz; 励磁电压: 500V; c. 热稳定性: 交流电压回路: 长期运行 1.2Un 交流电流回路: 长期运行 2In 1s 50In; d. 动稳定性: 半周波: 100In。 1.2 装置功耗 a. 交流电压回路: 每相不大于1VA; b. 交流电流回路: In=5A时每相不大于1VA;In=1A时每相不大于0.5VA; c. 保护电源回路: 正常工作时不大于12W;保护动作时不大于15W。 1.3 环境条件 a. 环境温度: 工作: -10℃~+55℃。 储存: -25℃~+55℃,运输环境温度为:-40℃~+70℃。相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作。 相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度25℃且表面无凝露。最高温度为+40℃时,平均最大湿度不超过50%。 相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度25℃且表面无凝露。最高温度为+40℃时,平均最大湿度不超过50%。 b. 相对湿度: 最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度25℃且表面无凝露。最高温度为+40℃时,平均最大湿度不超过50%。 c. 大气压力:80kPa~110kPa(相对海拔高度2km以下)。 1.4 抗干扰性能 a. 脉冲群干扰试验:符合GB/T14598.13-2008规定的要求。 b. 快速瞬变干扰试验:符合GB/T14598.10-2007第四章规定的要求。 c. 辐射电磁场干扰试验:符合GB/T14598.9-2002第四章规定的要求。 d. 静电放电试验:符合GB/T14598.14-1998中4.1规定的要求。 e. 电磁发射试验:符合GB/T14598.16-2002中规定的要求。 f. 工频磁场抗扰度试验:符合GB/T17626.8-2006第5章规定的要求。 g. 脉冲磁场抗扰度试验:符合GB/T17626.9-1998第5章规定的要求。 h. 阻尼振荡磁场抗扰度试验:符合GB/T17626.10-1998第5章规定的要求。 i. 浪涌抗扰度试验:符合IEC 60255-22-5:2002第4章规定的要求。 j. 传导骚扰的抗扰度试验:符合IEC 60255-22-6:2001第4章规定的要求。 k. 工频抗扰度试验:符合IEC 60255-22-7:2003第4章规定的要求。 1.5 绝缘性能 a. 绝缘电阻:各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。 b. 绝缘电阻:各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。 c. 介质强度:装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象;其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验无击穿或闪络现象。 d. 冲击电压:装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验;其各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。 1.6 机械性能 a. 振动响应:装置能承受GB/T 11287-2000中4.2.1规定的要求。 b. 冲击响应:装置能承受GB/T 14537-1993中4.2.1规定的要求。 c. 振动耐久:装置能承受GB/T 11287-2000中4.2.2规定的要求。 d. 冲击耐久:装置能承受GB/T 14537-1993中4.2.2规定的要求。 e. 碰撞:装置能承受GB/T 14537-1993中4.3规定的要求。 1.7 保护定值整定范围及误差 1.7.1 发电机比率制动式差动保护 « 最小动作电流整定范围:0.2Ie~1.5Ie,误差不超过±2.5%或±0.01In; « 最小制动电流整定范围:0.5 Ie ~2.0 Ie; « 制动特性斜率整定范围:0.3~0.7,误差不超过±5%; « 差动动作时间:在2倍整定值下,动作时间不大于30ms; « 保护方案选择:0为循环闭锁方式、1为三取一方式、2为三取二方式; « 保护TA异常功能可投退; « (大电流闭锁差动)闭锁电流:2.0 Ie ~20.0 Ie。 1.7.2 横差保护(零序电流型) « 横差一段动作电流整定范围:0.1A ~20.0A,误差不超过±2.5%或±0.01 In; « 横差一段动作延时可整定为:0.1 s ~100s; « 横差二段动作电流整定范围:0.1A ~20.0A,误差不超过±2.5%或±0.01 In; « 横差二段,施加两倍定值动作电流,动作时间不大于40mS。 1.7.3 励磁过流速断保护 « 过流速断动作电流整定范围:0.1A~50A,误差不超过±2.5%或±0.01In; « 施加两倍定值动作电流,动作时间不大于40mS。 1.7.4 励磁过流、过负荷保护 « 过流动作电流整定范围:0.1A~50A,误差不超过±2.5%或±0.01In; « 过流动作延时整定范围:0.1s~100s ; « 过负荷动作电流整定范围:0.1A~50A,误差不超过±2.5%或±0.01In; « 过负荷动作延时整定范围:0.1s~100s 。 1.7.5 定子接地保护 « 基波零序动作电压整定范围:1V~50V,误差不超过±2.5%或±0.05V; « 基波零序动作延时整定范围:0.1s~100s; 1.7.6 零序(方向)过流定子接地保护 « 基波零序动作电流整定范围:0.005A~10A; « 方向可投退,方向可选择; « 基波零序闭锁电压整定范围:1V~50V,可投退; « 动作延时整定范围:0.1s~100s。 1.7.7 三次谐波定子接地保护 « 并网前谐波比系数范围:0.1~20; « 并网后谐波比系数范围:0.1~20; « 方案二谐波比系数范围:0.1~2; « 三次谐波方案可选; « 三次谐波延时范围:0.1s~100s。 1.7.8 转子接地保护 « 接地电阻高定值整定范围:0.5kW~50kW,误差不超过±10%或±0.5 kΩ; « 接地电阻低定值整定范围:0.5kW~50kW,误差不超过±10%或±0.5 kΩ; « 接地电阻高定值延时整定范围:1.0s~100s,误差不超过±1%定值+1s; « 接地电阻低定值延时整定范围:1.0s~100s,误差不超过±1%定值+1s; « 接地位置变化量动作值整定范围:2%~20%,误差不超过±10%或±1; « 转子两点接地延时整定范围:1.0s~100s,误差不超过±1%定值+1s。 1.7.9 失磁保护 « 阻抗的最大灵敏角为270°±5°; « 阻抗动作值整定范围: 系统联系电抗Zs :0.1Ω~100.0Ω;暂态电抗Xd :0.1Ω~600.0Ω; 异步阻抗Z1:0.1W~100W,异步阻抗Z2:0.1W~600W,误差不超过±2.5%或±0.1Ω; « 励磁低电压:10.0V~400.0V; « 机端低电压:50.0V~100.0V; « 延时整定范围:0.1s~100s。 1.7.10 逆功率保护 « 动作区:在90°~270°之间不小于175°; « 动作功率整定范围:1W~100W; « 动作延时整定范围:0.1s~1000s。 1.7.11 负序过流保护 « 负序电流动作值整定范围:0.1A~50A,误差不超过±2.5%或±0.01In; « 延时整定范围:0.1s~100s。 1.7.12 对称过负荷保护 « 定时限启动电流整定范围:0.1A~50.0A,误差不超过±2.5%或±0.01In; « 定时限速断段电流整定范围:0.1A~50.0A,误差不超过±2.5%或±0.01In; « 反时限启动电流整定范围:0.1A~50.0A,误差不超过±2.5%或±0.01In; « 过负荷常数K整定范围:1~100; « 定时限延时整定范围:0.1s~100s; « 反时限延时上限整定范围:0.1s~100s; « 反时限延时下限整定范围:10s~5000s; « 散热系数α整定范围:0~1.0; « 反时限延时误差(与计算值比较) 1.7.13 过电压保护 « 动作电压整定范围:50V~180V,误差不超过±2.5%或±0.05V; « 动作延时整定范围:0.1s~100s。 1.7.14 频率异常保护 « 低频一段f1整定范围:44Hz~50Hz,整定误差不超过±0.02Hz; « 低频二段f2整定范围:44Hz~50Hz,整定误差不超过±0.02Hz; « 过频一段f3整定范围:50Hz~60Hz,整定误差不超过±0.02Hz; « 过频二段f4整定范围:50Hz~60Hz,整定误差不超过±0.02Hz; « 频率保护返回值与动作值之差不超过±0.04Hz; « 延时整定范围:0.1s~300s; « 带低压闭锁。 1.7.15 复压(记忆)过流保护 « 负序相电压整定范围:1V~50V,误差不超过±2.5%或±0.05V; « 相间低电压整定范围:0V~100V,误差不超过±2.5%或±0.05V; « 动作电流整定范围:0.1A~50.0A,误差不超过±2.5%或±0.01In; « 记忆功能可投退; « 延时时间整定范围:0.1s~100s。 1.7.16 低电压(调相失压)保护 « 相间低电压整定范围:10V~100V,误差不超过±2.5%或±0.05V; « 延时时间整定范围:0.1s~100s。 1.7.17 并网开入方式选择 « 发电机并网开入方式可选。 1.7.18 操作控制回路保护 « 弹簧储能时间:1s~100s; « 控制回路异常可投退。 1.7.19 开关量保护 « 机组故障延时:0s~5000s; « 励磁故障延时:0s~5000s; « 温度高延时:0s~5000s; « 开入一延时:0s~5000s; « 开入二延时:0s~5000s; « 开入三延时:0s~5000s。 如无特殊说明时误差: « 保护电流、电压:误差不超过±2.5%或±0.01In;电压:误差不超过±2.5%或±0.05V; « 延时:定时限:0s~2s(含2s)范围内不超过40ms,大于2s范围内不超过整定值的±2%; « 反时限延时:理论动作时间位于0s~2s(含2s)范围内不超过100ms,大于2s时不超过理论值的±5%。 1.8 测量精度 a. 各模拟量的测量误差不超过额定值的±0.2%; b. 功率测量误差不超过额定值的±0.5%; c. 开关量输入电压,分辨率不大于2ms; d. 脉冲量输入电压24V,脉冲宽度不小于10ms; e. 频率测量误差不超过±0.02Hz。 1.9 触点容量 信号触点容量 允许长期通过电流:3A;切断电流:0.3A(DC220V,t=5ms)。 跳闸出口触点容量 允许长期通过直流电流:5A;保持电流:不大于0.5A;切断电流:0.3A(DC220V,t=5ms)。 2 装置硬件 装置采用加强型单元机箱,按抗强振动、强干扰设计;确保装置安装于条件恶劣的现场时仍具备高可靠性。不论组屏或分散安装均不需加设交、直流输入抗干扰模块。面板上包括液晶显示器、信号指示灯、操作键盘、USB口等。 2.1 机箱结构 装置用JJX-74/结构6U、19 × 1/2in机箱,外形尺寸如图2-1-1所示: 图2-1-1 组屏方式装置箱体尺寸 装置的安装开孔尺寸如图2-1-2所示: 图2-1-2 装置安装开孔尺寸 2.2 插件配置及说明 保护装置采用后插拔抗干扰结构由以下插件构成:交流变换插件、CPU插件、信号插件、电源插件、以及人机对话插件,装置背视图见下图: 图2-2-1 WFB-821C装置背视图 保护装置采用后插拔抗干扰结构由以下插件构成:本体插件、交流变换插件、直流变换插件、CPU插件、信号插件、电源插件、以及人机对话插件,装置背视图见下图: 图2-2-2 WFB-822C装置背视图 2.2.1 直流变换插件 直流变换插件NZL-806: N11、N12分别接入励磁电压+、励磁电压-用于测量。接入乒乓式原理式N14、N16分别接入励磁电压+、励磁电压-用于切换回路,并将N09接大轴。N01~N06接入机端三相测量电流、N07~N08接入1路零序电流,N19~N22接入机端三相电压。 2.2.2 CPU插件 CPU插件NPU-808,包含:微处理器CPU、RAM、ROM、Flash Memory、A/D转换电路、开关量输入输出回路、网络通讯电路等;此外还包括启动继电器QDJ,用来闭锁跳闸、合闸出口,防止驱动跳闸、合闸出口的光耦击穿导致误动作。插件采用6层印制板和表面贴装工艺,采取了多种抗干扰措施,大大提高了抗干扰性能。高性能32位浮点DSP处理器,A/D数据输入精度16位。 N01、N02、N03分别为RXD、TXD(可转换为485+、485-)、0V可用于就地打印;N04、N05、N06分别为485+、485-、0V,N07、N08分别为B码对时弱电开入GPS-B+、GPS-B-。N09、N10、N11、N12、N13 、N14、N15、N16、N17、N18分别为10路24V正开入,N19为24V开入的公共负端。N20、N21为2路24V正开入,N22为2路24V的公共负端。N23、N24为1路24V的GPS开入GPS +和GPS-。 2.2.3 装置电源插件 电源模块DMK-304,将外部提供的交、直流电源转换为保护装置工作所需电压。本模块输入直流220V/110V (根据需要选择相应规格),输出+5V、±15V和+24V、24V地。 插件(XDY-803)端子:N14、N15为保护装置直流电源输入端,接入220V(110V)直流。N14接正极性端,N15接负极性端;N16为装置屏蔽接地端子,N12、N13为失电告警常闭接点;N01为+24V,N02为24V地输出,可以作为24开入电源。N03为公共端N04为开接点端、N05为闭接点端,构成出口一组转换接点; N06为公共端N07为开接点端、N08为闭接点端,构成出口一组转换接点; N09为公共端N10为开接点端、N11为闭接点端,构成出口一组转换接点。以上接点均为瞬动接点。 2.2.4 交流变换插件 WFB-821C装置使用NJL-845交流变换插件:N01-N02、N03-N04、N05-N06 分别为机端A相、B相、C相保护电流输入端;N107-N108、N09-N10、N11-N12分别为中性点A相、B相、C相保护电流输入端;N13-N14为横差保护电流输入;N15-N16;N17-N18为励磁A相、C相保护电流输入;、N19为插件屏蔽地,N21、N22、N23、N24分别为机端A、B、C、N保护电压输入端;N25~N26、N27~N28为两路独立的零序电压输入端。 WFB-822C装置使用NJL-806交流变换插件:N09-N10、N11-N12、N13-N14 分别为机端A相、B相、C相保护电流输入端;N15-N16为备用保护电流输入端;N23、N24、N25、N26分别为两路零序电压输入端。 2.2.5 信号插件 信号插件NXH-814,包括信号部分和跳合闸部分。信号部分主要包括跳闸信号继电器(TXJ)、本体(非电量)信号继电器(HXJ)、告警继电器(GXJ)。N01~N08端子分别为出口1~4的四对常开出口跳闸接点,N09~N12端子分别为保护出口跳闸信号、本体信号、告警信号,其中N12为信号公共端,信号接点带保持功能。 N13~N32端子为操作回路,仅WFB-822C使用了该操作回路。主要完成机端断路器的跳、合闸及其保持、防跳、位置监视等功能。包括跳合闸回路、压力异常监视、弹簧储能监视回路、遥跳继电器(YTJ)、遥合继电器(YHJ)、跳闸保持继电器(TBJ)、合闸保持继电器(HBJ)、合后继电器(HHJ),以及反映断路器位置的跳位监视、合位监视继电器、防跳继电器,具体功能和接线见操作回路原理示意图。 2.2.6 本体插件 仅WFB-822C装置使用本插件NBT-801,提供9路非电量保护开入,6路可瞬时跳闸,瞬时跳闸回路提供4路(同时动作)出口接点,不需要时用空插件替代。N17~N31为9路220V/110V强电开入正端,其中前6路可以瞬时跳闸出口,N32 为强电开入负端。 2.2.7 人机对话插件 人机对话界面安装于装置面板上,是装置与外界进行信息交互的主要部件,采用液晶显示屏,全中文菜单方式显示(操作),主要功能为:键盘操作、液晶显示、信号灯指示等。 2.3 装置背面端子图 保护装置的插件组成有多种组合(由工程设计选型),图中给出了所有插件的使用端子编号,不再分别列出几种型号机箱的端子图。装置中没有对应插件时,对应位置为空插件,其它插件的端子位置及编号不变。注:工程使用时,请先确定机箱型号,对于装置上的备用端子或空端子,现场禁止另外接线。 装置电源插件的DC 24 V可以作为本装置硬压板开入电源使用,不允许引出到外部,以免外部回路造成装置运行故障。装置CPU插件上的开入为DC 24 V,外部强电开入需要经过转换后才能直接接入。 2.3.1 WFB-821C/R1 背面端子图1 5#信号插件 4#CPU插件 3#交流变换插件 501 出口1-21 401 RXD/485+ 可打印 319 GND 屏蔽接地 301 Ita 机端电流 502 出口1-22 402 TXD/485- 320 302 Ita' 503 出口2-21 403 0V 321 Ua 机端保护电压 303 Itb 504 出口2-22 404 485_2+ 322 Ub 304 Itb' 505 出口3-21 405 485_2- 323 Uc 305 Itc 506 出口3-22 406 0V 324 Un 306 Itc' 507 出口4-21 407 GPS+ (B) B码 325 3U0 307 Ina 中性点电流 508 出口4-22 408 GPS- (B) 326 Un 308 Ina' 509 保护跳信2 以太网口1 327 3U0' 匝间零序 309 Inb 510 328 Un' 310 Inb' 511 告警信号2 311 Inc 512 信号母线2 312 Inc' 513 以太网口2 514 515 516 517 409 检修状态 518 410 外部复归 519 411 差动保护 520 412 匝间保护 521 413 励磁保护 522 414 电气制动 523 415 机组故障 313 I0 横差 524 416 励磁故障 314 I0' 525 417 温度高 315 IA 励磁变电流 526 418 开入一 316 IA' 527 419 公共端1(24V-) 317 IC 528 420 开入二 318 IC' 529 421 开入三 530 422 公共端2(24V-) 531 423 GPS(24V+) 532 424 GPS(24V-) 注:WFB-821C中5#插件不使用为空插件,对应端子为空端子,CPU插件开入为DC24 V。 2.3.2 WFB-821C/R1 背面端子图2 7#电源插件 6#信号插件 701 24V+ 输出 601 出口1-11 702 24V地 602 出口1-12 703 公共端5 603 出口2-11 704 出口5-1(开) 604 出口2-12 705 出口5-2(闭) 605 出口3-11 706 公共端6 606 出口3-12 707 出口6-1(开) 607 出口4-11 708 出口6-2(闭) 608 出口4-12 709 公共端7 609 保护跳信1 710 出口7-1(开) 610 711 出口7-2(闭) 611 告警信号1 712 失电告警 612 信号母线1 713 失电告警 613 714 电源+ 输入 614 715 电源- 615 716 大地 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 注:WFB-821C中5#插件不使用为空插件,对应端子为空端子。 2.3.3 WFB-822C/R1(R2)背面端子图1 3#直流变换插件 2#交流变换插件 1#本体插件(R2) (DC 220V/110V) 机端测 量电流 Ia2 302 301 Ia1 机端测 量电流 201 101 非电量闭锁1(闭) Ib2 304 303 Ib1 202 102 非电量闭锁1(闭) Ic2 306 305 Ic1 203 103 非电量闭锁2(开) 零序 Io2 308 307 Io1 零序 204 104 非电量闭锁2(开) 310 309 Rot 大轴 205 105 非电量出口1 励磁- Ufd- 312 311 Ufd+ 励磁+ 206 106 非电量出口1 励磁+ Ufd2+ 314 313 Ufd1+ 207 107 非电量出口2 励磁- Ufd2- 316 315 Ufd1- 208 108 非电量出口2 318 317 109 非电量出口3 保护及 测量 Uc 320 319 Un 保护及 测量 110 非电量出口3 Ua 322 321 Ub 111 非电量出口4 324 323 112 非电量出口4 注:本插件工程使用时需将端子311、314两个“励磁+”短接后接入励磁电压+;将端子312、316两个“励磁-”短接后接入励磁电压-。其中311、312端子为励磁测量用;314、316端子为切换回路使用。 113 114 115 116 221 209 Ia 机 端 保 护 电 流 117 重瓦斯 222 210 Ia' 118 跳闸压板 223 3U0t 机 端 零 序 211 Ib 119 压力释放 212 Ib' 120 跳闸压板 224 Un 213 Ic 121 冷却器故障 214 Ic' 122 跳闸压板 225 3U0n 中 性 点 零 序 215 I1 备 用 123 温度高 216 I1' 124 跳闸压板 226 Un’ 217 125 油位异常 218 126 跳闸压板 219 127 开入一 220 128 跳闸压板 129 轻瓦斯 130 开入二 131 开入三 132 开入公共端 2.3.4 WFB-822C /R1(R2)背面端子图2 7#电源插件 6#信号插件 5#信号插件 4#CPU插件 701 24V+ 输出 601 出口1-21 501 出口1-11 401 RXD/485+ 可打印 702 24V地 602 出口1-22 502 出口1-12 402 TXD/485- 703 公共端5 603 出口2-21 503 出口2-11 403 0V 704 出口5-1(开) 604 出口2-22 504 出口2-12 404 485_2+ 705 出口5-2(闭) 605 出口3-22 505 出口3-11 405 485_2- 706 公共端6 606 出口3-22 506 出口3-12 406 0V 707 出口6-1(开) 607 出口4-21 507 出口4-11 407 GPS+(B) B 码 708 出口6-2(闭) 608 出口4-22 508 出口4-12 408 GPS-(B) 709 公共端7 609 保护跳信2 509 保护跳信1 以 太 网 1 710 出口7-1(开) 610 本体信号2(R2) 510 本体信号1(R2) 711 出口7-2(闭) 611 告警信号2 511 告警信号1 712 失电告警 612 公共端2 512 公共端1 713 失电告警 613 513 保护跳接入 以 太 网 2 714 电源+ 输入 614 514 跳闸线圈1 715 电源- 615 515 控制电源- 716 大地 616 516 回路压力异常 617 517 控制电源+ 409 检修状态 618 518 合闸线圈 410 外部复归
