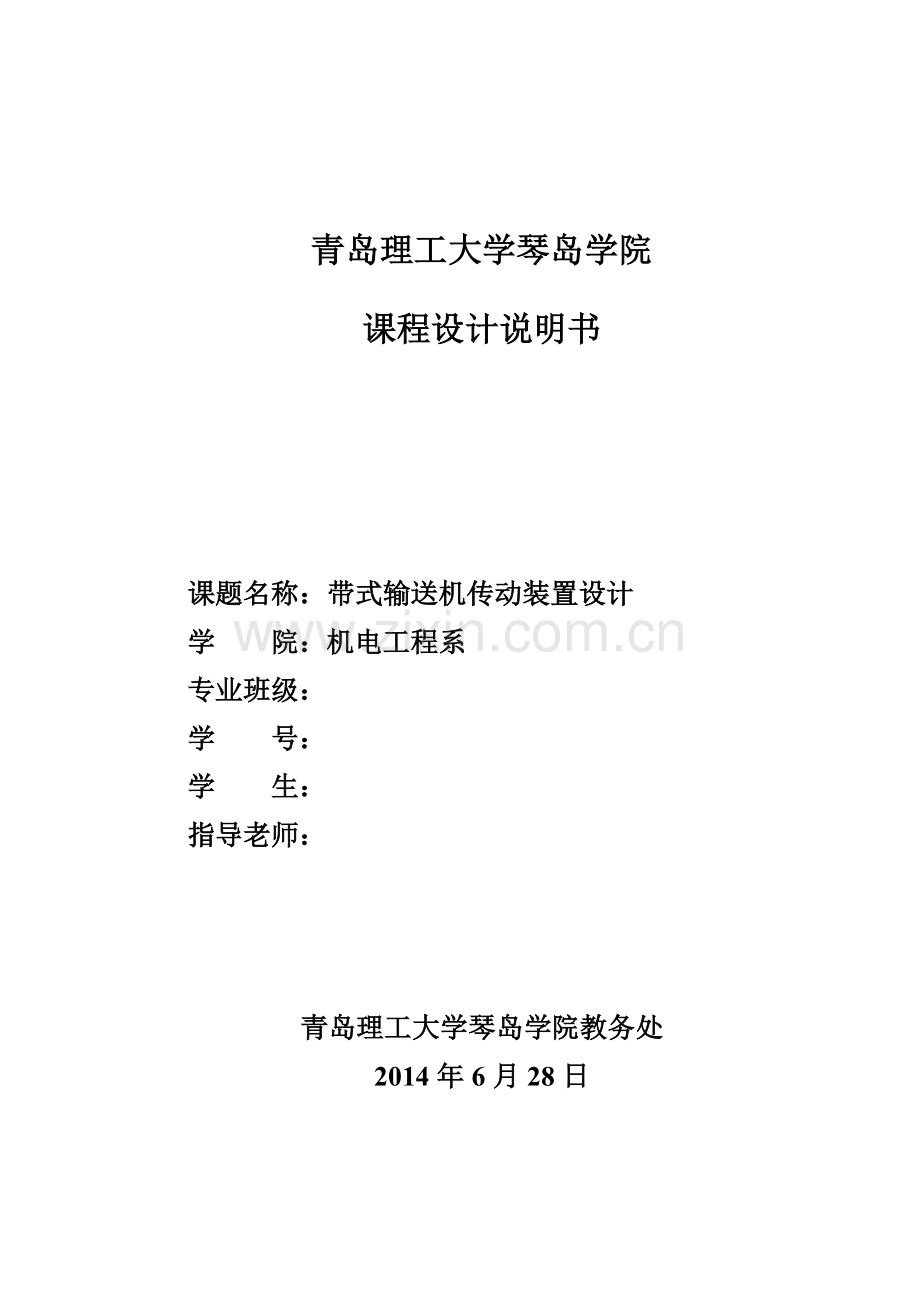

青岛理工大学琴岛学院
课程设计说明书

课题名称：带式输送机传动装置设计
学 院：机电工程系
专业班级：
学 号：
学 生：
指导老师：

青岛理工大学琴岛学院教务处
2014年6月28日

题目
带式输送机传动装置设计
学生姓名

学号

指导教师评语及成绩

指导教师签名：
年 月 日
答辩评语及成绩

答辩教师签名：
年 月 日
教研室意见

总成绩 ：

室主任签名：
年 月 日

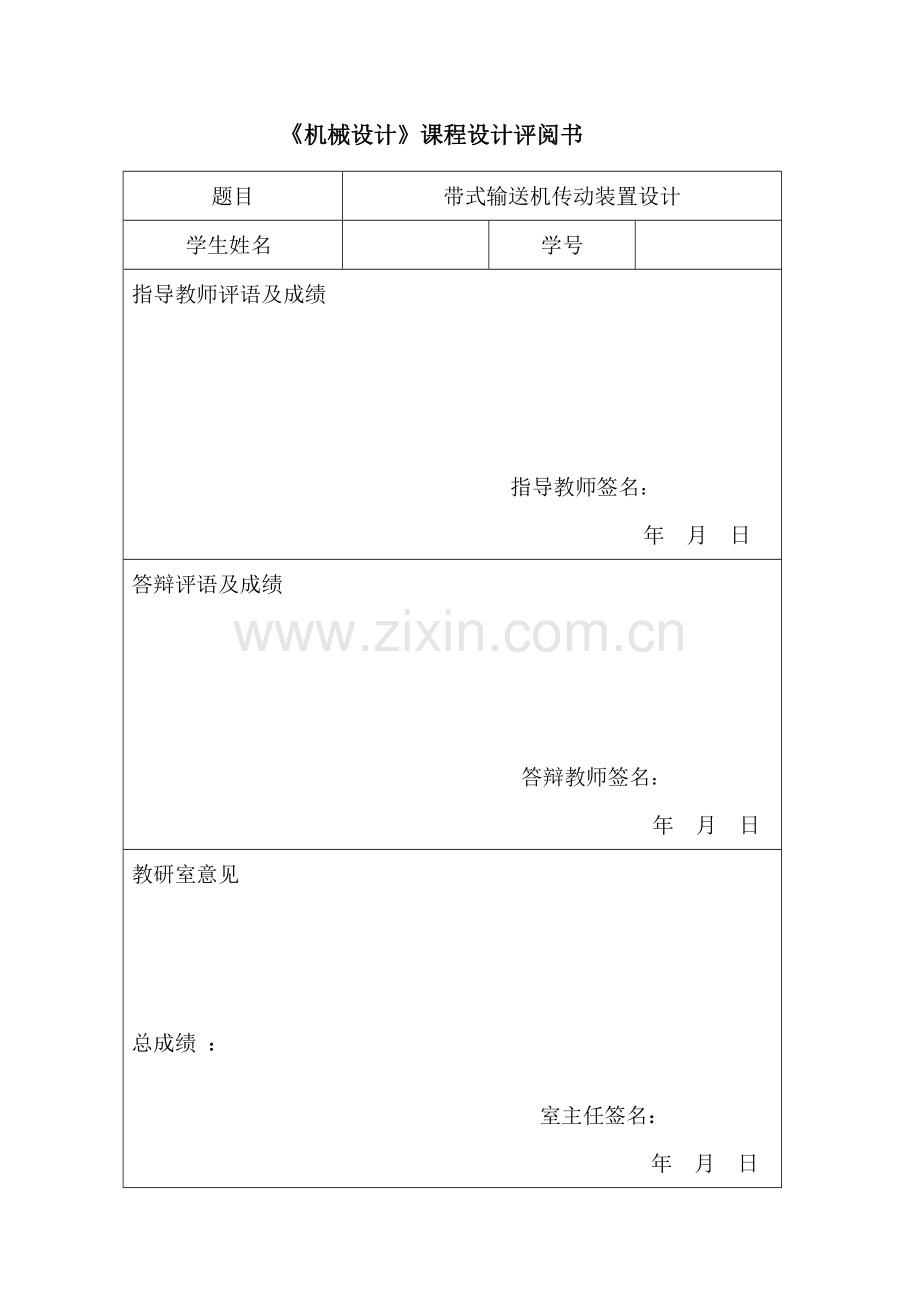

《机械设计》课程设计评阅书
目 录
摘 要 I
1 设计说明书 1
1.1 设计题目 1
1.2 工作条件 1
1.3 原始技术数据 1
1.4 设计工作量 1
2 机械装置的总体设计方案 2
2.1 电动机选择 2
2.2 传动比分配 3
2.3 运动和动力参数计算 3
3 主要零部件的设计计算 5
3.1 展开式二级圆柱齿轮减速器齿轮传动设计 5
3.2 轴系结构设计 12
3.3 键、键槽的选择及其校核 17
4 减速器箱体及其附件的设计 18
4.1 箱体结构设计 18
4.2 减速器附件的设计 19
5、运输、安装和使用维护要求 20
5.1 减速器的安装 20
5.2 使用维护 20
5.3 减速器润滑油的更换 20
总 结 21
致 谢 22
参 考 文 献 22

摘 要
机械设计综合课程设计在机械工程学科中占有重要地位，它是理论应用于实际的重要实践环节。本课程设计培养了我们机械设计中的总体设计能力，将机械设计系列课程设计中所学的有关机构原理方案设计、运动和动力学分析、机械零部件设计理论、方法、结构及工艺设计等内容有机地结合进行综合设计实践训练，使课程设计与机械设计实际的联系更为紧密。此外，它还培养了我们机械系统创新设计的能力，增强了机械构思设计和创新设计。
本课程设计的设计任务是展开式二级圆柱齿轮减速器的设计。减速器是一种将由电动机输出的高转速降至要求的转速比较典型的机械装置，可以广泛地应用于矿山、冶金、石油、化工、起重运输、纺织印染、制药、造船、机械、环保及食品轻工等领域。
本次设计综合运用机械设计及其他先修课的知识，进行机械设计训练，使已学知识得以巩固、加深和扩展；学习和掌握通用机械零件、部件、机械传动及一般机械的基本设计方法和步骤，培养学生工程设计能力和分析问题，解决问题的能力；提高我们在计算、制图、运用设计资料（手册、 图册）进行经验估算及考虑技术决策等机械设计方面的基本技能，同时给了我们练习电脑绘图的机会。
由于缺乏经验、水平有限，设计中难免有不妥之处，恳请各位老师及同学提出宝贵意见。最后借此机会，对本次课程设计的各位指导老师以及参与校对、帮助的同学表示衷心的感谢。
关键字：机械设计 二级圆柱齿轮减速器

1 设计说明书

1.1 设计题目
用于带式运输机的展开式二级圆柱齿轮减速器。传动装置简图如下图1-1所示。

图 1-1 传动装置简图
1.2 工作条件
连续单向运转，有轻微振动，空载启动,经常满载，使用期限为10年，小批量生产，两班制工作。
1.3原始技术数据
表1.1 展开式二级圆柱齿轮减速器设计原始技术数据
数据组编号
1
2
3
4
5
6
7
卷筒驱动的牵引力F（KN）
2.7
2.4
2.3
2.7
1.5
2.2
2.3
运输带工作速度v(m/s)
1.95
1.95
1.95
1.95
1.1
1.1
1.1
卷筒直径D（mm）
360
320
300
280
220
240
300

本设计说明书以第2组数据为设计依据，齿轮类型为斜齿软齿面齿轮
1.4 设计工作量
（1）减速器装配图一张（A0号图纸）
（2）零件工作图二张（A3号图纸）
（3）设计说明书一份。

2 机械装置的总体设计方案

2.1 电动机选择

2.1.1选择电动机类型
按工作要求选用Y系列（IP44）全封闭自扇冷式笼型三相异步电动机。该电动机的工作条件为：环境温度-15- +40℃，相对湿度不超过90%，电压380V，频率50HZ。
2.1.2选择电动机容量
电动机所需工作功率（KW）为
工作机所需功率（KW）为
传动装置的总效率为

按《机械课程设计手册》表2-4确定各部分效率为: 滚动轴承，联轴器效率为，闭式齿轮传动效率，，卷筒效率，代入得

所需电动机功率为

因载荷平稳，电动机额定功率略大于即可。由《机械课程设计手册》表20-1，Y系列电动机技术数据，选电动机的额定功率为5.5kW。
2.1.3确定电动机转速
卷筒轴工作转速

通常，二级圆柱齿轮减速器为，故电动机转速的可选范围为

符合这一范围的同步转速有1000r/min和1500r/min,其中减速器以1500和1000r/min的优先，所以现以这两种方案进行比较。由《机械课程设计手册》第二十章相关资料查得的电动机数据及计算出的总传动比列于表2.1：

表2.1 额定功率为时电动机选择对总体方案的影响
方案
电动机型号
额定功率
/kW
同步转速/(r/min)
满载转速
/(r/min)
电动机质量
/kg
1
Y132S-4
5.5
1500
1440
68
2
Y132M-4
7.5
1500
1440
81

表2.1中，方案1与方案2相比较，综合考虑电动机和传动装置的尺寸、重量及总传动比，为使传动装置结构紧凑，兼顾考虑电动机的重量和价格，选择方案1，即所选电动机型号为Y132S-4。

2.2 传动比分配

2.2.1总传动比

2.2.2分配传动装置各级传动比
减速器的传动比 为12.37,对于两级卧式展开式圆柱齿轮减速器的，为了分配均匀取，计算得两级圆柱齿轮减速器高速级的传动比，低速级的传动比。
2.3 运动和动力参数计算

0轴（电动机轴）：

1轴（高速轴）：

2轴（中间轴）：

3轴（低速轴）：

运动和动力参数的计算结果加以汇总，列出表2.2如下：

项目
电动机轴
高速轴
中间轴
低速轴
转速（r/min）
1440
1440
359.10
116.59
功率(kW)
5.5
5.445
5.23
5.02
转矩(N*m)
36480
36110
139000
411000
表2.2 各轴运动和动力参数

3 主要零部件的设计计算

3.1 展开式二级圆柱齿轮减速器齿轮传动设计

3.1.1 高速级齿轮传动设计
1． 选定齿轮类型、精度等级、材料及齿数
1）按以上的传动方案，选用斜齿圆柱齿轮传动。
2）运输机为一般工作，速度不高，故选用7级精度（GB 10095-88）。
3) 材料选择。考虑到制造的方便及小齿轮容易磨损并兼顾到经济性，两级圆柱齿轮的大齿轮材料用45钢，小齿轮材料用40Cr，热处理均为调质处理且大、小齿轮的齿面硬度分别为240HBS,280HBS，二者材料硬度差为40HBS。
4）选小齿轮的齿数，大齿轮的齿数为，取。
2． 按齿面接触强度设计
由设计公式进行试算，即

(1) 确定公式内的各计算数值
1) 试选载荷系数
2) 由以上计算得小齿轮的转矩
3) 查表及其图选取齿宽系数，材料的弹性影响系数，按齿面硬度的小齿轮的接触疲劳强度极限；大齿轮的接触疲劳强度极限。
4)计算应力循环次数

5) 按接触疲劳寿命系数

6) 计算接触疲劳许用应力，取失效概率为1％，安全系数S=1
由 得

（2） 计算：
1) 带入中较小的值，求得小齿轮分度圆直径的最小值为

2) 圆周速度：
3) 计算齿宽：
4) 计算齿宽与齿高比：
模数:
齿高:
　　　　　 ∴
5) 计算载荷系数：
根据 ,7级精度，查得 动载系数
对于斜齿轮
查得使用系数 用插值法查得7级精度小齿轮非对称布置时， 由， 可查得
故载荷系数
6) 按实际载荷系数校正分度圆直径：

7） 计算模数：
3．按齿根弯曲强度计算：
弯曲强度设计公式为

（1）确定公式内的各计算数值
1) 查图得小齿轮的弯曲疲劳强度极限大齿轮的弯曲疲劳强度极限;
2) 查图取弯曲疲劳寿命系数
3) 计算弯曲疲劳许用应力.
取弯曲疲劳安全系数S=1,得

4) 计算载荷系数K.

5) 查取齿形系数.
查表得
6) 查取应力校正系数.
查表得
7) 计算大、小齿轮的并加以比较.

大齿轮的数值大.
(1) 设计计算

实际计算

取标准的模数，。分度圆直径,算出小齿轮齿数 ，
大齿轮齿数 ，取.
这样设计出的齿轮传动,即满足了齿面接触疲劳强度,又满足齿根弯曲疲劳强度,并做到结构紧凑,避免浪费。
4. 几何尺寸计算
（1）中心距：

将中心距圆整为115mm
按圆整后的中心距修正螺旋角
（2） 分度圆直径：

（3）齿轮宽度：

取 ,

3.1.2 低速级齿轮传动设计
1． 选定齿轮类型、精度等级、材料及齿数
1）按以上的传动方案，选用直齿圆柱齿轮传动。
2）运输机为一般工作，速度不高，故选用7级精度（GB 10095-88）。
3) 材料选择。考虑到制造的方便及小齿轮容易磨损并兼顾到经济性，两级圆柱齿轮的大齿轮材料用45钢，小齿轮材料用40Cr，热处理均为调质处理且大、小齿轮的齿面硬度分别为240HBS,280HBS，二者材料硬度差为40HBS。
4）选小齿轮的齿数，大齿轮的齿数为，取。
2． 按齿面接触强度设计
由设计公式进行试算，即

2) 确定公式内的各计算数值
1） 试选载荷系数
2） 由以上计算得小齿轮的转矩
3） 查表及其图选取齿宽系数，材料的弹性影响系数，按齿面硬度的小齿轮的接触疲劳强度极限；大齿轮的接触疲劳强度极限。
4） 计算应力循环次数

5) 按接触疲劳寿命系数

6)计算接触疲劳许用应力，取失效概率为1％，安全系数S=1
由 得

（2） 计算：

1) 带入中较小的值，求得小齿轮分度圆直径的最小值为

2) 圆周速度：

3) 计算齿宽：
4) 计算齿宽与齿高比：
模数:
齿高:
　　　　　 ∴
5) 计算载荷系数：
查得 动载系数
对于斜齿轮
查得使用系数 用插值法查得7级精度小齿轮非对称布置时， 由， 可查得
故载荷系数
6) 按实际载荷系数校正分度圆直径：

7） 计算模数：
3．按齿根弯曲强度计算：
弯曲强度设计公式为

(2) 确定公式内的各计算数值
查图得小齿轮的弯曲疲劳强度极限大齿轮的弯曲疲劳强度极限;查图取弯曲疲劳寿命系数计算弯曲疲劳许用应力.
取弯曲疲劳安全系数S=1.4,得

计算载荷系数K.

8) 查取齿形系数.
查表得
9) 查取应力校正系数.
查表得
10) 计算大、小齿轮的并加以比较.

大齿轮的数值大.
(3) 设计计算

实际模数

取标准的模数，。分度圆直径,算出小齿轮齿数 ，
大齿轮齿数 ，取.
4. 几何尺寸计算
（1）中心距：

将中心距圆整为140mm
按圆整后的中心距修正螺旋角

（2） 分度圆直径：

（3）齿轮宽度：

取 ，
3.2 轴系结构设计

3.2.1 高速轴的轴系结构设计
一、轴的结构尺寸设计
根据结构及使用要求,把该轴设计成阶梯轴且为齿轮轴,共分7段,其中第6段为齿轮轴,如图3-1所示:

图3-1 高速轴结构简图
由于结构及工作需要将该轴定为齿轮轴,因此其材料须与齿轮材料相同,均为45钢,热处理为调制处理, 材料系数为112。
所以,有该轴的最小轴径为: 标准化取

其他各段轴径、长度的设计计算依据和过程见下表:

表3.1 高速轴结构尺寸设计
阶梯轴段
设计计算依据和过程
计算结果
第1段

22

36
第2段
由R角尺寸确定

L

25

50
第3段
由R2和轴承孔径确定

30
48.75
第4段
由轴承孔径和确定
由定位尺寸A-B确定
35

46
第5段

45

10
第6段
由齿轮轴和

38

77
第7段

30

20.75

3.2.2 中间轴的轴系结构设计
一、轴的结构尺寸设计
根据结构几使用要求该轴设计成阶梯轴且为齿轮轴,共分5段,其中第2段是齿轮轴，第4段安装齿轮。如图3-2所示:

图3-2 中间轴结构简图
由于结构及工作需要材料均为45钢,热处理为调制处理,取材料系数
所以,有该轴的最小轴径为:
因键槽开在中间，其影响不预考虑，标准化取
其他各段轴径、长度的设计计算依据和过程见下表:

表3.2 中间轴结构尺寸设计
阶梯轴段
设计计算依据和过程
计算结果
第1段

27

45
第2段

齿轮轴齿顶高

70

65
第3段
由齿轮轴分度圆直径确定
由定位尺寸A-B确定
53

10
第4段
由齿轮圆和确定

48

43
第5段

由轴承宽度和套筒长度确定
套筒长度取50

40

50

3.2.3 低速轴的轴系结构设计
一、 轴的结构尺寸设计
根据结构几使用要求该轴设计成阶梯轴,共七段,如图3-3所示:

图3-3 低速轴结构简图
考虑到低速轴的载荷较大，材料选用45,热处理调质处理,取材料系数
所以,有该轴的最小轴径为: 标准化取
其他各段轴径、长度的设计计算依据和过程见下表:

表3.3 低速轴结构尺寸设计
阶梯轴段
设计计算依据和过程
计算结果
第1段

(由联轴器宽度尺寸确定)

42

82
第2段

50

50
第3段
由轴承尺寸和确定

55

59.5
第4段

由定位尺寸A-B确定
67

77
第5段

72

12
第6段
有分度圆和齿轮确定
齿宽-2
60
66
第7段

L
55
31.5

二、轴的强度校核
低速轴的受力模型简化及扭矩图

图3-4 低速轴的受力模型简化及扭矩图

强度校核：小于，故安全。
三、轴承的寿命校核
鉴于调整间隙的方便,轴承均采用正装.预设轴承寿命为3年即14400h.
校核步骤及计算结果见下表:
表3.4 轴承寿命校核步骤及计算结果
计算步骤及内容
计算结果
30311
A端
B端
由手册查出Cr、C0r及e、Y值
Cr=145kN
C0r=112kN
e=0.68
确定X、Y值
X=1 Y=0
查载荷系数fp
1.2
计算当量载荷
P=fp(XFr+YFa)
Pa=3469 Pb=1849
计算轴承寿命

243991h
大于
14400h

由计算结果可见轴承30311合格。
3.3键、键槽的选择及其校核
一轴处键的选择：
联轴器处的键取,键长28,GB/T1096-2003
二轴处键的选择：
齿轮处键取，键长50，材料选45钢(键)、40Cr(轴)
三轴处键的选择：
联轴器处的键取，键长56；齿轮处键取，
键长40。材料选45钢(键)、40Cr(轴)
键的校核：
键的许用应力校核,查手册其
低速轴联轴器处键校核：

故安全。

4 减速器箱体及其附件的设计

4.1箱体结构设计
根据箱体的支撑强度和铸造、加工工艺要求及其内部传动零件、外部附件的空间位置确定二级齿轮减速器箱体的相关尺寸如下：（表中a=225）
表4.1 箱体结构尺寸
名称
符号
设计依据
设计结果
箱座壁厚
δ
0.025a+3=8
8
考虑铸造工艺，所有壁厚都不应小于8
箱盖壁厚
δ1
0.02a+3≥8
8
箱座凸缘厚度
b
1.5δ
12
箱盖凸缘厚度
b1
1.5δ
12
箱座底凸缘厚度
b2
2.5δ
20
地脚螺栓直径
df
0.036a+12
20
地脚螺栓数目
n
a≤250时，n=4
4
轴承旁联结螺栓直径
d1
0.75df
10
箱盖与箱座联接螺栓直径
d 2
(0.5～0.6)df
14
轴承端盖螺钉直径和数目
d3，n
(0.4～0.5)df,n
5,4
窥视孔盖螺钉直径
d4
(0.3～0.4)df
6
定位销直径
d
(0.7～0.8) d 2
7
轴承旁凸台半径
R1
c2
24
凸台高度
h
根据位置及轴承座外径确定，以便于扳手操作为准
40
外箱壁至轴承座端面距离
l1
c1+c2+ (5～10)
25
大齿轮顶圆距内壁距离
∆1
＞1.2δ
10
齿轮端面与内壁距离
∆2
＞δ
45
箱盖、箱座肋厚
m1 、 m
m1≈0.85δ1 =8.5 m≈0.85δ=8.5
7
轴承端盖凸缘厚度
t
(1～1.2) d3
12
轴承端盖外径
D2
D+(5～5.5) d3
92,102,160
螺栓扳手空间与凸缘厚度
安装螺栓直径
dx
M8
M10
M12
M16
至外箱壁距离
c1min
13
16
18
22
至凸缘边距离
c2min
11
14
16
20
沉头座直径
Dmin
20
24
26
32

4.2减速器附件的设计

图4-1 油塞 图4-2 通气螺塞

5 运输、安装和使用维护要求

5.1 减速器的安装
（1）减速器输入轴直接与原动机连接时，推荐采用弹性联轴器；减速器输出轴与工作机联接时，推荐采用齿式联轴器或其他非刚性联轴器。联轴器不得用锤击装到轴上。
（2）减速器应牢固地安装在稳定的水平基础上，排油槽的油应能排除，且冷却空气循环流畅。
（3）减速器、原动机和工作机之间必须仔细对中，其误差不得大于所用联轴器的许用补偿量。
（4）减速器安装好后用手转动必须灵活，无卡死现象。
（5）安装好的减速器在正式使用前，应进行空载，部分额定载荷间歇运转1~3h后方可正式运转，运转应平稳、无冲击、无异常振动和噪声及渗漏油等现象，最高油温不得超过100℃；并按标准规定检查轮齿面接触区位置、面积，如发现故障，应及时排除。
5.2 使用维护
本类型系列减速器结构简单牢固，使用维护方便，承载能力范围大，公称输入功率0.85—6660kw，公称输出转矩100—410000N.m，不怕工况条件恶劣，是适用性很好，应用量大面广的产品。可通用于矿山、冶金、运输、建材、化工、纺织、轻工、能源等行业的机械传动。但有以下限制条件：
1.减速器高速轴转速不高于1000r/min;
2.减速器齿轮圆周速度不高于20m/s;
3.减速器工作环境温度为—40~45℃，低于0℃时，启动前润滑油应预热到8℃以上，高于45℃时应采取隔热措施。
5.3 减速器润滑油的更换
（1）减速器第一次使用时，当运转150~300h后须更换润滑油，在以后的使用中应定期检查油的质量。对于混入杂质或变质的油须及时更换。一般情况下，对于长期工作的减速器，每500~1000h必须换油一次。对于每天工作时间不超过8h的减速器，每1200~3000h换油一次。
（2）减速器应加入与原来牌号相同的油，不得与不同牌号的油相混用。牌号相同而粘度不同的油允许混合用。
（3）换油过程中，蜗轮应使用与运转时相同牌号的油清洗。
（4）工作中，当发现油温温升超过80℃或油池温度超过100℃及产生不正常的噪声等现象时，应停止使用，检查原因。备件必须按标准制造，更新的备件必须经过跑合和负荷试验后才能正式使用。 用户应有合理的使用维护规章制度，对减速器的情况和检验中发现的问题应做认真的记录 。
