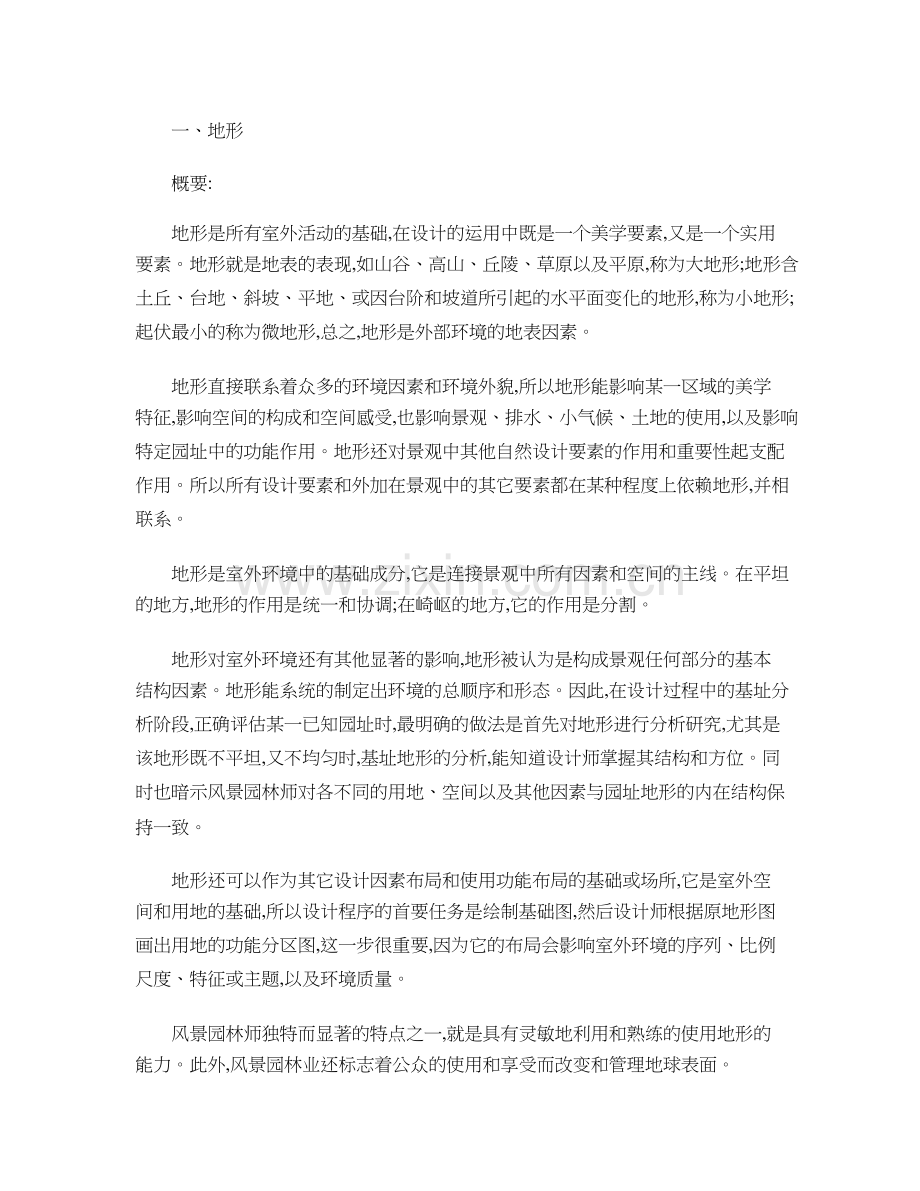

一、地形
概要:
地形是所有室外活动的基础,在设计的运用中既是一个美学要素,又是一个实用
要素。地形就是地表的表现,如山谷、高山、丘陵、草原以及平原,称为大地形;地形含
土丘、台地、斜坡、平地、或因台阶和坡道所引起的水平面变化的地形,称为小地形;
起伏最小的称为微地形,总之,地形是外部环境的地表因素。
地形直接联系着众多的环境因素和环境外貌,所以地形能影响某一区域的美学
特征,影响空间的构成和空间感受,也影响景观、排水、小气候、土地的使用,以及影响
特定园址中的功能作用。地形还对景观中其他自然设计要素的作用和重要性起支配
作用。所以所有设计要素和外加在景观中的其它要素都在某种程度上依赖地形,并相
联系。
地形是室外环境中的基础成分,它是连接景观中所有因素和空间的主线。在平坦
的地方,地形的作用是统一和协调;在崎岖的地方,它的作用是分割。
地形对室外环境还有其他显著的影响,地形被认为是构成景观任何部分的基本
结构因素。地形能系统的制定出环境的总顺序和形态。因此,在设计过程中的基址分
析阶段,正确评估某一已知园址时,最明确的做法是首先对地形进行分析研究,尤其是
该地形既不平坦,又不均匀时,基址地形的分析,能知道设计师掌握其结构和方位。同
时也暗示风景园林师对各不同的用地、空间以及其他因素与园址地形的内在结构保
持一致。
地形还可以作为其它设计因素布局和使用功能布局的基础或场所,它是室外空
间和用地的基础,所以设计程序的首要任务是绘制基础图,然后设计师根据原地形图
画出用地的功能分区图,这一步很重要,因为它的布局会影响室外环境的序列、比例
尺度、特征或主题,以及环境质量。
风景园林师独特而显著的特点之一,就是具有灵敏地利用和熟练的使用地形的
能力。此外,风景园林业还标志着公众的使用和享受而改变和管理地球表面。

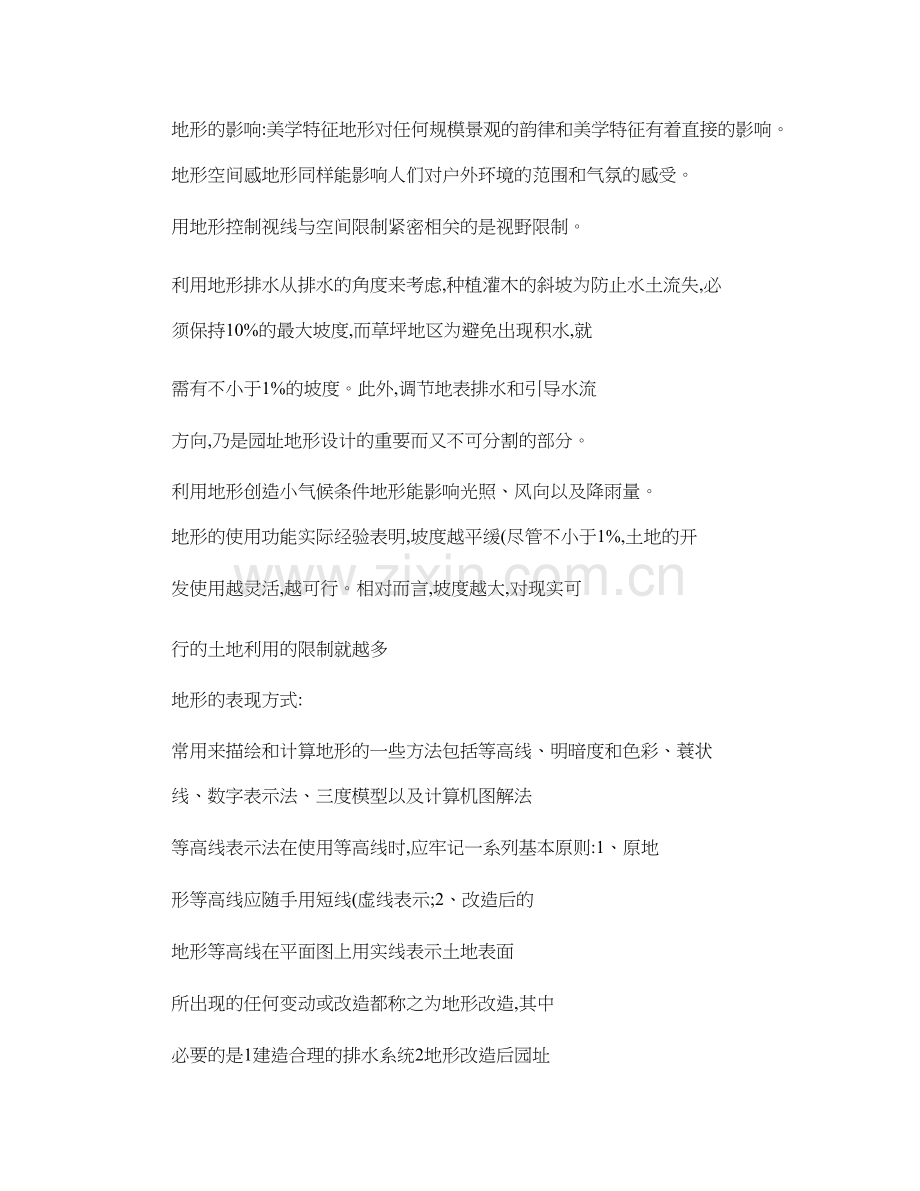

地形的影响:美学特征地形对任何规模景观的韵律和美学特征有着直接的影响。
地形空间感地形同样能影响人们对户外环境的范围和气氛的感受。
用地形控制视线与空间限制紧密相关的是视野限制。
利用地形排水从排水的角度来考虑,种植灌木的斜坡为防止水土流失,必
须保持10%的最大坡度,而草坪地区为避免出现积水,就
需有不小于1%的坡度。此外,调节地表排水和引导水流
方向,乃是园址地形设计的重要而又不可分割的部分。
利用地形创造小气候条件地形能影响光照、风向以及降雨量。
地形的使用功能实际经验表明,坡度越平缓(尽管不小于1%,土地的开
发使用越灵活,越可行。相对而言,坡度越大,对现实可
行的土地利用的限制就越多
地形的表现方式:
常用来描绘和计算地形的一些方法包括等高线、明暗度和色彩、蓑状
线、数字表示法、三度模型以及计算机图解法
等高线表示法在使用等高线时,应牢记一系列基本原则:1、原地
形等高线应随手用短线(虚线表示;2、改造后的
地形等高线在平面图上用实线表示土地表面
所出现的任何变动或改造都称之为地形改造,其中
必要的是1建造合理的排水系统2地形改造后园址

应适应这些因素如:建筑物、道路、停车场、娱乐
场所等3创造出具有美学价值,悦人耳目的地平面。
路基平整是风景园林设计不可分割的一部分,对土
地高度的运用,与空间和功能的水平分布同等重要
专门用来表示一个园址的路基平整的平面图叫地形
改造图,它表示地形改造的等高线和原地形等高线、
所有建筑物、大路、小道、围墙的轮廓、其他设计
的结构要素,此外它也是许多工程图之一,能显示
排水系统的位置、能通过任选标高的方式在整个园
址中表示出特殊地点的准确高度使用等高线的
原则:所有等高线总是各自闭合,绝无尽头;等高
线决不会交叉;除了要表示一座固有的桥梁或某一
挑悬物,等高线时不能互相交叉的
高程点表示法:在平面图或剖面图上,另一种表示海拔高度的方法
叫标高点标高点在平面图上的标记是一个“+”
字记号或一圆点,并同时配有相应的数值等高线
由整数来表示,标高点常用小数来表示标高一般
用来描绘这些地点的高度,如建筑物的墙角、顶点、
低点、栅栏、台阶顶部和底部以及墙体高端等等标

高最常用在地形改造、平面图和其他工程图之上,
如排水平面图和基底平面图。
蓑状线表示法:蓑状线是另一种在平面图上表示地形的图解工具,
蓑状线均是互不相连的短线,它们均与等高线垂直
等高线和蓑状线的画法:先轻轻地画出等高线,然
后在等高线之间加画上蓑状线蓑状线常用在直观
性园址平面图上或扫描图上,以图解的方式显示地
形由于它们在地平面上遮蔽了大多数细部,因此
决不可将其用在地形改造或其他工程图上蓑状
线的粗细和密度对于描绘斜坡坡度来说是一种有效
的方式。蓑状线越粗、越密,则坡度越陡。此外,
蓑状线还可用在平面图上以产生明暗效果,从而使
平面图产生更强的立体感。相应而言,表示阴坡的
蓑状线暗而密,而阳坡蓑状线则明而疏
明暗与色彩表示法明暗调和色彩也可用来表示地形,最常用于海拔立
体地形图,以不同浓淡或色彩表示高度的不同增值,
每一种独立的明暗调或色彩在海拔地形图上,表示
一个地区其地面高度介于两个已知高度之间对
于修建居民住宅来说:0-1%斜坡,太平坦不利于排

水;1-5%斜坡,理想地形条件,只需要小程度挖方;
5-10%斜坡,适于楼房建设,但需在坡度较高范围
内仔细地选址;10-15%斜坡,内宅单元需呈错层状,
并与等高线相平行,以减少挖填土方量,同时还需
建造挡土墙;15%以上的斜坡,住宅需采用特殊建
筑方式进行修建用作商业中心以及附属停车场
的工地:0-1%的坡度,太平坦不利排水;1-5%坡度,
可供选取的理想挖掘条件;5-8%坡度,需进行定量
的土方挖掘,停车处应与等高线相平行;8%以上的
坡度,不宜进行工程修建,以避免毁坏环境。坡
度分析图只有当设计师着手对坡度类型进行评价和
做结论时,才能成为名副其实的分析。
模型表示法:模型是表示地形最直观有效的方式但是模型通常
笨重、庞大、不利于保存和运输,并制作起来耗时
耗资。
计算机绘图表示法;计算机图示方法的优点在于它能让使用者从各个有
利角度来观察地形的各个区域
比例法;地形的表示出了可用几种图示法和模型法外,也常
用两种数学法来表示斜坡的倾斜度。比例法,就是

通过坡度的水平距离与垂直高度变化之间的比率来
说明斜坡的倾斜度水平距离和垂直距离的比值关
系:2:1不受冲蚀的地基上所允许的最大绝对斜
坡。所有2:1的斜坡都必须种植地被植物或其他植
物,以防止冲蚀;3:1大多数草坪和种植区域所需
的最大坡度;4:1可用剪草机进行养护的最大坡度百分比法;斜坡的垂直高差除以
整个斜坡的水平距离公式是
上升高÷水平走向距离=百分比是制作坡度分析
图的基础,也是制定设计标准和尺度:0-1%(过于
平坦这种比例的斜坡总的来说排水性差,它除
了适宜作为受保护的潮湿地外,几乎不适宜做室外
空间利用和使用功能的开发。1%的坡度最好让其成
为一片开阔地或是一片保护区,这样有积水也不会
有副作用1-5%:该种比例的坡度对于许多外部空
间和地形使用功能来说比较理想。它可为外部的开
发提供最大的机动性,并最适应大面积工程用地的
需要,不会出现平整土地的问题,但是它存在一个
潜在缺点,延伸过大在视觉上就会单调乏味1%的
坡度主要是草坪和草地2%的坡度适合草坪运动

场的最大坡度,也适合平台和庭院铺地3%的坡度
使地面倾斜度显而易见,若低于3%的比例,地面
则相对呈水平状5%-10%的坡度可适合多种形式
的土地利用,不过考虑到斜坡的走向,我们应合理
安排各种工程要素。在这种坡度上若配置较密集的
墙体和阶梯的话,完全可能创造出动人的平面变化。
这种坡度的排水性总的来说是不错的,但若不加以
控制,排水则很可能会引起水土流失。作为人行道
来说,10%的坡度为最大极限坡度10%-15%的起
伏型斜坡对于许多土地利用来说,这种坡度似乎有
过于陡斜的感觉。为了防止水土流失,就必须尽量
少动土方,所有主要的工程设施须与等高线相平行,
以便能最大程度地减少土方挖填量,并使它们与地
形在视觉上保持和谐。在该种斜坡的高处,通常视
野开阔,能观察到四周的美丽景观。大于15%
的陡坡因其陡峭而大多数不适于土地利用。况且,
环境和经费开支也不容许在其上进行大规模的开
发。不过,若对该种状况的地形使用得当,它便能
创造出独特的建筑风格和动人的景观。

地形的类型:
平坦地形:任何土地的基面应在视觉上与水平面相平行。这只
是相对的,即使有微小的坡度或轻微的起伏,也包
括在内水平不等于平坦
凸地形:以环形同心的等高线布置环绕所在地面的制高点。
表现形式有土丘、丘陵、山峦以及小山峰。它是一
种正向实体,也是负向的空间,被填充的空间。它
是一种具有动态感和进行感的地形。最具抗拒重力
而代表权力和力量的因素。
山脊:总体呈线状,可限定户外空间边缘,调节其坡上和
周围环境中的小气候,也能提供一个具有外倾于周
围景观的制高点。所有脊地终点景观的视野效果最
佳。它的独特之处在于它的导向性和动势感,能摄
取视线并沿其长度引导视线的能力。山脊是大小道
路,以及其他涉及流动要素的理想场所,它还具有
外向的视野和易于排水的优点。不规则的和多方向
的布局与山脊地形毫不相适。脊地还可以充当分隔
物。
凹地形:又称为碗状洼地,它并非是一片实地,而是不折不

扣的空间。它的形成有两种:当地面某一区域的泥
土被挖掘时;当两片凸地形并排在一起时。它的空
间制约取决于周围坡度的陡峭和高度,以及空间的
宽度。它是一个具有内向型和不受外界干扰的空间,
给人一种分割感、封闭感和私密感。
谷地:包含脊地和凹地形的特点。
地形的实用功能:
分割空间:对原基础平面进行挖方降低平面;在原基础平面上
添加泥土进行造型;增加凸面地形上的高度使空间
完善;改变海拔高度构筑成平台或改变水平面
当使用地形来限制外部空间时,有三个因素影像空
间感:空间的底面范围(空间的底部或基础平面;
封闭斜坡的坡度;底面轮廓线。
控制视线:
地形影响导游路线和速度:
改善小气候:
美学功能:
