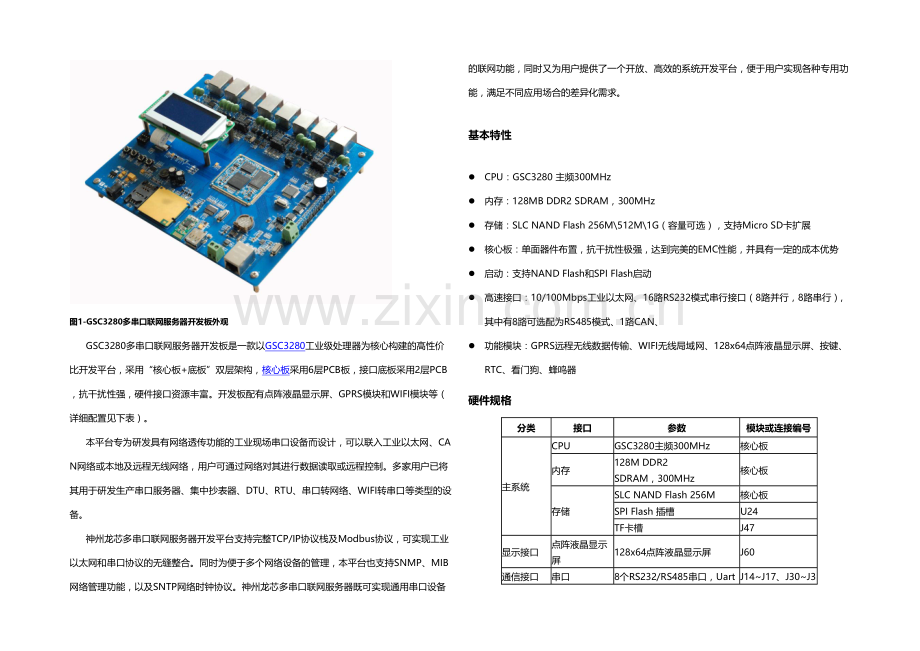

基于龙芯GSC的多串口联网服务器开发板.docx

图1-GSC3280多串口联网服务器开发板外观
GSC3280多串口联网服务器开发板是一款以GSC3280工业级处理器为核心构建的高性价比开发平台，采用“核心板+底板”双层架构，核心板采用6层PCB板，接口底板采用2层PCB，抗干扰性强，硬件接口资源丰富。开发板配有点阵液晶显示屏、GPRS模块和WIFI模块等（详细配置见下表）。
本平台专为研发具有网络透传功能的工业现场串口设备而设计，可以联入工业以太网、CAN网络或本地及远程无线网络，用户可通过网络对其进行数据读取或远程控制。多家用户已将其用于研发生产串口服务器、集中抄表器、DTU、RTU、串口转网络、WIFI转串口等类型的设备。
神州龙芯多串口联网服务器开发平台支持完整TCP/IP协议栈及Modbus协议，可实现工业以太网和串口协议的无缝整合。同时为便于多个网络设备的管理，本平台也支持SNMP、MIB网络管理功能，以及SNTP网络时钟协议。神州龙芯多串口联网服务器既可实现通用串口设备的联网功能，同时又为用户提供了一个开放、高效的系统开发平台，便于用户实现各种专用功能，满足不同应用场合的差异化需求。
基本特性
l CPU：GSC3280 主频300MHz
l 内存：128MB DDR2 SDRAM，300MHz
l 存储：SLC NAND Flash 256M\512M\1G（容量可选），支持Micro SD卡扩展
l 核心板：单面器件布置，抗干扰性极强，达到完美的EMC性能，并具有一定的成本优势
l 启动：支持NAND Flash和SPI Flash启动
l 高速接口：10/100Mbps工业以太网、16路RS232模式串行接口（8路并行，8路串行）,其中有8路可选配为RS485模式、1路CAN、
l 功能模块：GPRS远程无线数据传输、WIFI无线局域网、128x64点阵液晶显示屏、按键、RTC、看门狗、蜂鸣器
硬件规格
分类
接口
参数
模块或连接编号
主系统
CPU
GSC3280主频300MHz
核心板
内存
128M DDR2 SDRAM，300MHz
核心板
存储
SLC NAND Flash 256M
核心板
SPI Flash 插槽
U24
TF卡槽
J47
显示接口
点阵液晶显示屏
128x64点阵液晶显示屏
J60
通信接口
串口
8个RS232/RS485串口，Uart0~Uart7
J14~J17、J30~J33（均支持RJ45或两芯端子连接）
8个RS232，串口Uart8~Uart15
J34~J41（插针连接）
网口
1路10/100M自适应以太网口
J1
USB

J42
WiFi
支持WiFi模块
USB_WiFi
GPRS
支持GPRS联网
J45
SIM卡槽
J44
CAN
1路CAN
J49
输入输出接口
按键
4个按键
ENT、UP、DOWN、DEL
蜂鸣器
1个
BZ1
其他配置
RTC
独立实时时钟模块，设有备用电池）
BT1
看门狗
外接看门狗
U28
n u 尺寸：200mm x 180mm
n u 工作温度： -40～80 ℃
n u 工作湿度： 5～95% RH
n u 存储温度：-65～150 ℃
n u 电源：5V、2A
软件规格
l Bootloader：u-boot；spi-boot
l
l 文件系统：Yaffs2、Jffs2、Cramfs、NFS、UBIfs
l 协议栈：TCP、UDP、IPv4、SNMPv1/v2/v3、ICMP、ARP、HTTP、CHAP、PAP、DHCP、NTP、NFS、SMTP、SNTP、Telnet、FTP、TFTP、PPP、PPPoE
l 网络安全：OpenVPN、iptables firewall
l Web服务器：可创建和管理网站，支持PHP 和XML
l 数据库：Sqlite3 嵌入式数据库
l 看门狗服务：在指定时间内通过CPU硬件实现系统重启（可配置为系统管理或用户管理）
l 基于Web 的系统配置与整机测试服务：通过IE浏览器可以完成系统的功能配置和板载所有部件的验证测试，Web服务器可扩展创建和管理网站，支持PHP 和XML
平台特色
l 采用“核心板+底板”双层架构，核心板采用6层PCB板，接口底板采用2层PCB，抗干扰性强，易于扩展或裁剪
l 基于国产工业级处理器设计开发，整板通过工业宽温测试，性能稳定、安全可靠
l 接口，通讯资源极为丰富
l 支持Web服务器，可进行Web配置与检测
l 支持液晶屏与按键操作，实现设备本地操作
l 支持SPI FLASH启动与存储扩展
l 软件层面：开放底层软件代码，提供各模块驱动程序源代码，可为用户提供应用层代码的编译与移植工作
l 硬件层面：提供核心板原理图和底板PCB源文件
l 整体优势：有助于用户快速搭建产品原型，测试产品功能，单芯片的解决方案，可为用户节约产品成本，完善的支持服务可为用户节省开发成本。
