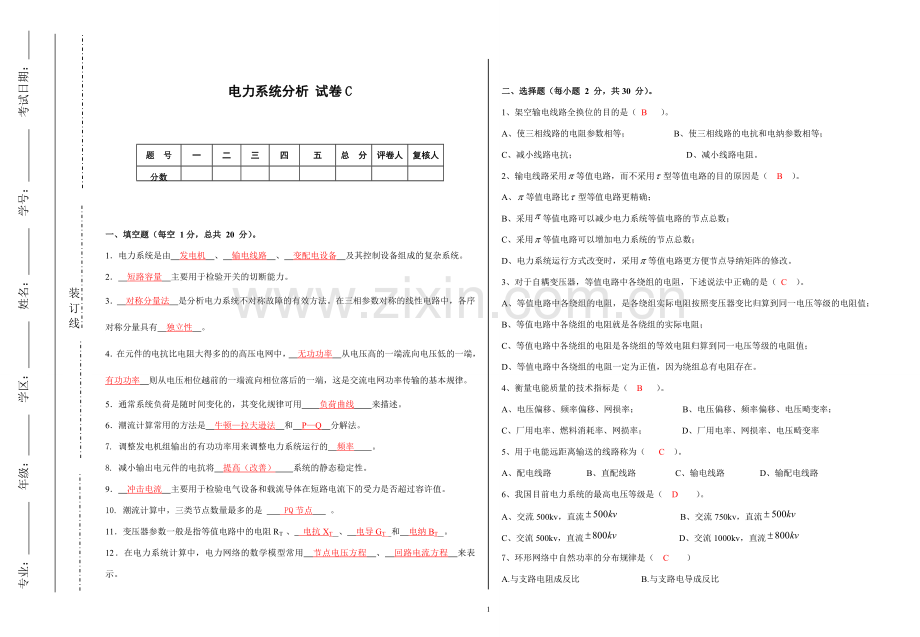

电力系统分析 试卷C

题 号
一
二
三
四
五
总 分
评卷人
复核人
分数

一、填空题（每空 1分，总共 20 分）。
1．电力系统是由 发电机 、 输电线路 、 变配电设备 及其控制设备组成的复杂系统。
2． 短路容量 主要用于检验开关的切断能力。
3．　对称分量法　是分析电力系统不对称故障的有效方法。在三相参数对称的线性电路中，各序对称分量具有　独立性 。
4．在元件的电抗比电阻大得多的的高压电网中，　无功功率　从电压高的一端流向电压低的一端，　有功功率　则从电压相位越前的一端流向相位落后的一端，这是交流电网功率传输的基本规律。
5．通常系统负荷是随时间变化的，其变化规律可用　 负荷曲线 　来描述。
6．潮流计算常用的方法是 牛顿—拉夫逊法 和 P—Q 分解法。
7. 调整发电机组输出的有功功率用来调整电力系统运行的　频率　　。
8. 减小输出电元件的电抗将　提高（改善）　　系统的静态稳定性。
9． 冲击电流 主要用于检验电气设备和载流导体在短路电流下的受力是否超过容许值。
10. 潮流计算中，三类节点数量最多的是 PQ节点 。
11．变压器参数一般是指等值电路中的电阻RT 、 电抗XT 、 电导GT 和 电纳BT 。
12．在电力系统计算中，电力网络的数学模型常用 节点电压方程 、 回路电流方程 来表示。

二、选择题（每小题 2 分，共30 分）。
1、架空输电线路全换位的目的是（ B ）。
A、使三相线路的电阻参数相等； B、使三相线路的电抗和电纳参数相等；
C、减小线路电抗； D、减小线路电阻。
2、输电线路采用等值电路，而不采用型等值电路的目的原因是（ B ）。
A、等值电路比型等值电路更精确；
B、采用等值电路可以减少电力系统等值电路的节点总数；
C、采用等值电路可以增加电力系统的节点总数；
D、电力系统运行方式改变时，采用等值电路更方便节点导纳矩阵的修改。
3、对于自耦变压器，等值电路中各绕组的电阻，下述说法中正确的是（ C ）。
A、等值电路中各绕组的电阻，是各绕组实际电阻按照变压器变比归算到同一电压等级的电阻值；
B、等值电路中各绕组的电阻就是各绕组的实际电阻；
C、等值电路中各绕组的电阻是各绕组的等效电阻归算到同一电压等级的电阻值；
D、等值电路中各绕组的电阻一定为正值，因为绕组总有电阻存在。
4、衡量电能质量的技术指标是（ B ）。
A、电压偏移、频率偏移、网损率； B、电压偏移、频率偏移、电压畸变率；
C、厂用电率、燃料消耗率、网损率； D、厂用电率、网损率、电压畸变率
5、用于电能远距离输送的线路称为（ C ）。
A、配电线路 B、直配线路 C、输电线路 D、输配电线路
6、我国目前电力系统的最高电压等级是（ D ）。
A、交流500kv，直流 B、交流750kv，直流
C、交流500kv，直流 D、交流1000kv，直流
7、环形网络中自然功率的分布规律是（　C　　）

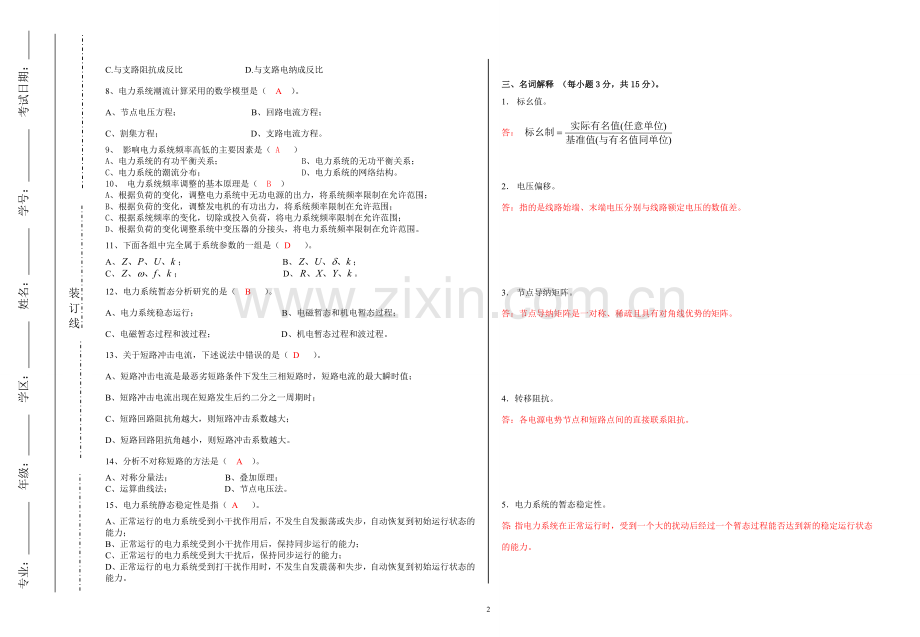

A.与支路电阻成反比 B.与支路电导成反比
C.与支路阻抗成反比 D.与支路电纳成反比
8、电力系统潮流计算采用的数学模型是（ A ）。
A、节点电压方程； B、回路电流方程；
C、割集方程； D、支路电流方程。
9、 影响电力系统频率高低的主要因素是（ A ）
A、电力系统的有功平衡关系； B、电力系统的无功平衡关系；
C、电力系统的潮流分布； D、电力系统的网络结构。
10、 电力系统频率调整的基本原理是（ B ）
A、根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围；
B、根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围；
C、根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围；
D、根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围。
11、下面各组中完全属于系统参数的一组是（ D ）。
A、； B、；
C、； D、。
12、电力系统暂态分析研究的是（ B ）。
A、电力系统稳态运行； B、电磁暂态和机电暂态过程；
C、电磁暂态过程和波过程； D、机电暂态过程和波过程。
13、关于短路冲击电流，下述说法中错误的是（ D ）。
A、短路冲击电流是最恶劣短路条件下发生三相短路时，短路电流的最大瞬时值；
B、短路冲击电流出现在短路发生后约二分之一周期时；
C、短路回路阻抗角越大，则短路冲击系数越大；
D、短路回路阻抗角越小，则短路冲击系数越大。
14、分析不对称短路的方法是（ A ）。
A、对称分量法； B、叠加原理；
C、运算曲线法； D、节点电压法。
15、电力系统静态稳定性是指（ A ）。
A、正常运行的电力系统受到小干扰作用后，不发生自发振荡或失步，自动恢复到初始运行状态的能力；
B、正常运行的电力系统受到小干扰作用后，保持同步运行的能力；
C、正常运行的电力系统受到大干扰后，保持同步运行的能力；
D、正常运行的电力系统受到打干扰作用时，不发生自发震荡和失步，自动恢复到初始运行状态的能力。

三、名词解释 （每小题3分，共15分）。
1． 标幺值。
答：

2． 电压偏移。
答：指的是线路始端、末端电压分别与线路额定电压的数值差。

3． 节点导纳矩阵。
答：节点导纳矩阵是一对称、稀疏且具有对角线优势的矩阵。

4．转移阻抗。
答：各电源电势节点和短路点间的直接联系阻抗。

5．电力系统的暂态稳定性。
答：指电力系统在正常运行时，受到一个大的扰动后经过一个暂态过程能否达到新的稳定运行状态的能力。

四、简答题 （每小题5分，共20分）。
1．电力系统运行的基本要求。
答：（1）保证安全可靠的供电；（2）要有合乎要求的电能质量；
（3）要有良好的经济性； （4）尽可能减小对生态环境的有害影响。

2．短路计算的目的。
答：（1）电气设备的选择，断路器，互感器，母线，电缆，瓷瓶等；（2）继电保护和自动装置的配置；（3）设计和选择发电厂和电力系统电气主接线；（4）电力系统暂态稳定计算，短路对用户工作的影响

3.电力线路等值电路。
答：

4．列出三种提高系统静态稳定的措施。
答：（1）自动励磁装置的应用；
　 （2）减小各元件的电流；
　 （3）改善网络结构和采用中间补偿设备。

五、计算题（第1小题6分，第2小题9分，共15分）。
1. 有一回电压等级为110kV，长为200km的输电线路，电阻r1=0.1Ω/km，电抗x1=0.4Ω/km，电纳b1=2.84×10-6S/km，试画出其等值电路并计算电力线路等值阻抗及对地导纳。(6分)
解：

2． 已知， 试求出图中变压器不含励磁支路的Ⅱ型等值电路。（9分）

解：变压器阻抗折算到高电压侧时，含理想变压器的等值电路示于图，因此图中各支路阻抗为

，
