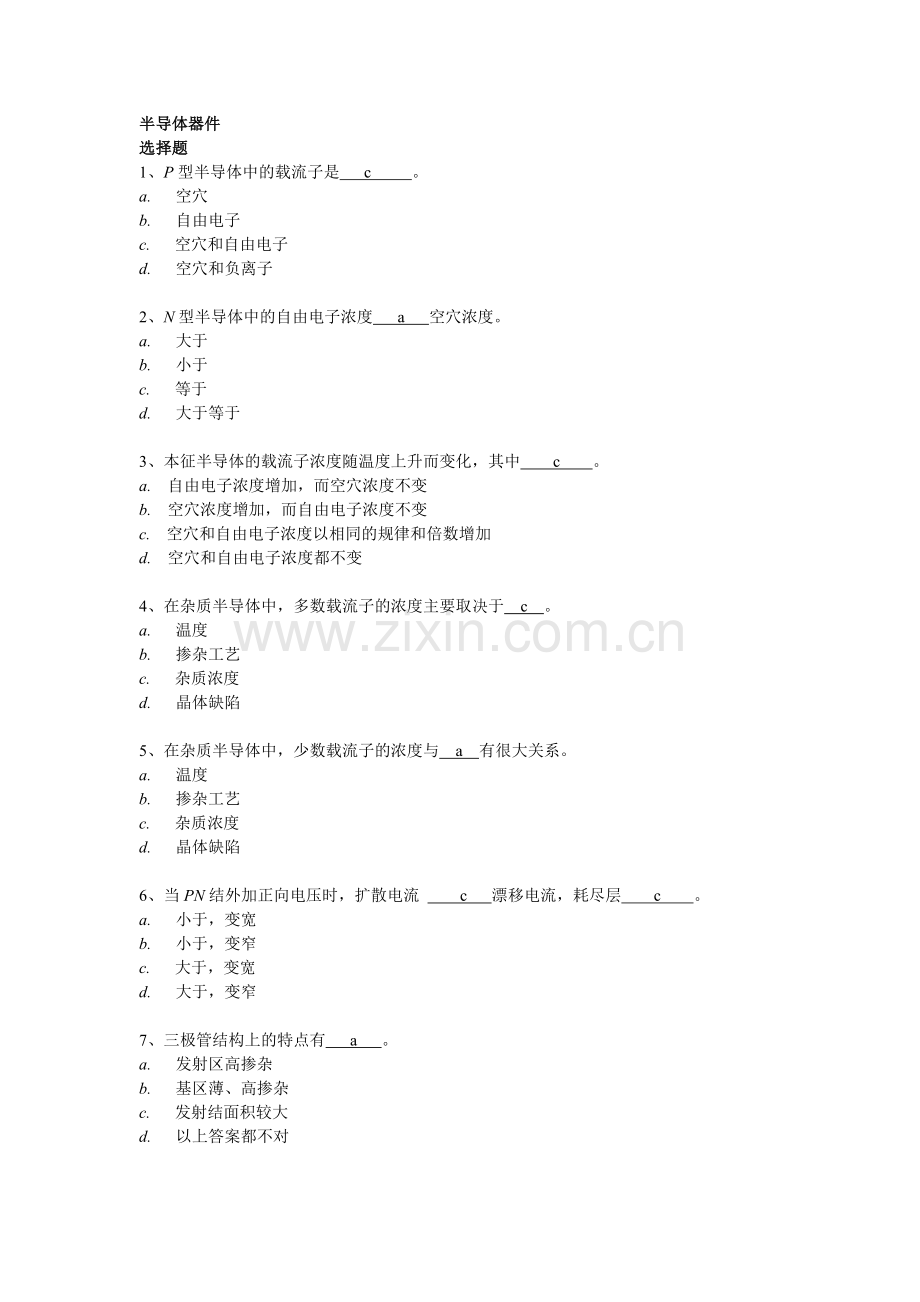

模拟客观题(参考答案).doc

半导体器件
选择题
1、P型半导体中的载流子是 c 。
a. 空穴
b. 自由电子
c. 空穴和自由电子
d. 空穴和负离子

2、N型半导体中的自由电子浓度 a 空穴浓度。
a. 大于
b. 小于
c. 等于
d. 大于等于

3、本征半导体的载流子浓度随温度上升而变化，其中 c 。
a. 自由电子浓度增加，而空穴浓度不变
b. 空穴浓度增加，而自由电子浓度不变
c. 空穴和自由电子浓度以相同的规律和倍数增加
d. 空穴和自由电子浓度都不变

4、在杂质半导体中，多数载流子的浓度主要取决于　c　。
a. 温度
b. 掺杂工艺
c. 杂质浓度
d. 晶体缺陷

5、在杂质半导体中，少数载流子的浓度与　a　有很大关系。
a. 温度
b. 掺杂工艺
c. 杂质浓度
d. 晶体缺陷

6、当PN结外加正向电压时，扩散电流 　 c 漂移电流，耗尽层 c 。
a. 小于，变宽
b. 小于，变窄
c. 大于，变宽
d. 大于，变窄

7、三极管结构上的特点有 a 。
a. 发射区高掺杂
b. 基区薄、高掺杂
c. 发射结面积较大
d. 以上答案都不对

8、 三极管用来放大时，应使发射结处于 b 偏置，集电结处于 b 偏置。
a. 正向，正向
b. 正向，反向
c. 反向，正向
d. 反向，反向

9、晶体三极管的共发射极输出特性常用一族曲线来表示，其中每一条曲线对应一个特定的 c 。
a. iC
b. uCE
c. iB
d. iE

10、温度升高时，三极管的电流放大系数β c ，正向发射结电压UBE c 。
a. 减小，减小
b. 减小，增大
c. 增大，减小
d. 增大，增大

11、某晶体管的极限参数为PCM=150mW ，ICM=100mA ，U（BR）CEO=30V 。若它的工作电压UCE=10V ，则工作电流 IC 不得超过 c mA。
a. 100
b. 30
c. 15
d. 5

12、某晶体管的极限参数为PCM=150mW ，ICM=100mA ，U（BR）CEO=30V 。若它的工作电压UCE=1V ，则工作电流不得超过 b mA。
a. 150
b. 100
c. 15
d. 5

14、放大状态下，PNP型晶体三极管和N沟道结型场效应管中，参与导电的载流子，前者主要是 b ，后者主要是 b 。
a. 空穴，空穴
b. 空穴，电子
c. 电子，空穴
d. 电子，电子

15、晶体三极管属于 b 控制器件，场效应管属于 b 控制器件。
a. 电流，电流
b. 电流，电压
c. 电压，电流
d. 电压，电压
16、场效应管用于放大时，应工作在输出特性的 a 。
a. 饱和区
b. 截止区
c. 可变电阻区
d. 击穿区

判断题
1、P型半导体可通过在纯净半导体中掺入五价磷元素获得。×
2、在N型半导体中，掺入高浓度的三价杂质可以改型为P型半导体。
3、P型半导体带正电，N型半导体带负电。×
4、PN结内的扩散电流是载流子在电场作用下形成的。×
5、漂移电流是少数载流子在内电场作用下形成的。
6、由于PN结交界面两边存在电位差，所以，当把PN结两端短路时就有电流流过。×
7、二极管方程可以描述二极管的正向特性和反向特性，也可以描述反向击穿特性。×
8、通常的晶体三极管在集电极和发射极互换使用时，仍有较大的电流放大作用。×
9、通常的JFET在漏极和源极互换使用时，仍有正常的放大作用。
10、场效应管的突出优点是具有特别高的输入电阻。

小信号放大电路
选择题
1、有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下测得A的输出电压小。这说明A的 b 。
a. 输入电阻大
b. 输入电阻小
c. 输出电阻大
d. 输出电阻小

2、某放大电路在负载开路时的输出电压为0.4V，接入3K的负载电阻后输出电压降为0.3V，这说明放大电路的输出电阻为 c 。
a. 10K
b. 2K
c. 1K
d. 0.5K

3、 对于基本共射放大电路，当Rb减小时，输入电阻Ri　b　。
a. 增大
b. 减小
c. 不变
d. 不能确定

4、对于基本共射放大电路，当Rc增大时，输出电阻Ro　a　。
a. 增大
b. 减小
c. 不变
d. 不能确定

5、对于基本共射放大电路，当信号源内阻Rs增大时，输入电阻Ri　c　。
a. 增大
b. 减小
c. 不变
d. 不能确定

6、对于基本共射放大电路，当信号源内阻Rs减小时，电压放大倍数|Aus|=|Uo/ Us| a 。
a. 增大
b. 减小
c. 不变
d. 不能确定

7、对于基本共射放大电路，当负载电阻RL增大时，电压放大倍数|Aus|=|Uo/ Us| a 。
a. 增大
b. 减小
c. 不变
d. 不能确定

8、对于基本共射放大电路，当负载电阻RL减小时，输出电阻Ro　c　。
a. 增大
b. 减小
c. 不变
d. 不能确定

9、在一个由NPN晶体管组成的基本共射放大电路中，当输入电压为1kHz、5mV的正弦波时，输出电压波形出现了顶部削平的失真。这种失真是 b 。
a. 饱和失真
b. 截止失真
c. 交越失真
d. 频率失真

10、在上题中，为了消除失真，应　d　。
a. 减小集电极电阻Rc
b. 改换β小的管子
c. 增大基极偏置电阻Rb
d. 减小基极偏置电阻Rb

11、在一个由PNP晶体管组成的基本共射放大电路中，当输入电压为1kHz、5mV的正弦波时，输出电压波形出现了顶部削平的失真。这种失真是 a 。
a. 饱和失真
b. 截止失真
c. 交越失真
d. 频率失真

12、在上题中，为了消除失真，应　c　。
a. 减小集电极电阻Rc
b. 改换β小的管子
c. 增大基极偏置电阻Rb
d. 减小基极偏置电阻Rb

13、在三种基本放大电路组态中，若希望电压放大倍数大，可选用　a　组态。
a. 共射或共基
b. 共集或共射
c. 共集或共基
d. 任意

15、在三种基本放大电路组态中，若希望带负载能力强，应选用　b　组态。
a. 共射
b. 共集
c. 共基
d. 任意

16、在三种基本放大电路组态中，若希望从信号源索取电流小，应选用 b 组态。
a. 共射
b. 共集
c. 共基
d. 任意

17、在三种基本放大电路组态中，若希望既能放大电流，又能放大电压，应选用 a 组态。
a. 共射
b. 共集
c. 共基
d. 任意

18、在三种基本放大电路组态中，若希望高频响应好，又有较大的电压放大倍数，应选用
　c　组态。
a. 共射
b. 共集
c. 共基
d. 任意

19、放大电路的图解分析法 d 。
a. 只能分析直流状态
b. 只能分析交流状态
c. 只能分析交流小信号状态
d. 既能分析直流状态，又能分析交流状态

20、放大电路的微变等效电路法 c 。
a. 只能分析直流状态
b. 只能分析交流状态
c. 只能分析交流小信号状态
d. 既能分析直流状态，又能分析交流状态

判断题
1、 晶体管的输入电阻rbe是一个动态电阻，故它与静态工作点无关。×
2、在基本共射放大电路中，为得到较高的输入电阻，在Rb固定不变的条件下，晶体管的电流放大系数β应尽可能大些。×
3、在基本放大电路中，若晶体管的β增大一倍，则电压放大倍数也相应地增大一倍。×
4、共集电极放大电路的电压放大倍数总是小于1，故不能用来实现功率放大。×
5、在共射基本放大电路中，增大耦合电容C1、C2，将有利于高频信号流通，因此可以提高上限频率fH。×
6、阻容耦合放大电路只能放大交流信号，不能放大直流信号。
7、直接耦合放大电路只能放大直流信号，不能放大交流信号。×
8、变压器耦合放大电路的温漂很小，所以应用很广泛。×
9、在多级放大电路中，后级的输入电阻是前级的负载电阻，而前级的输出电阻则也可看作后级的信号源内阻。×
10、一般来说，多级放大电路的输入电阻就是输入级的输入电阻，而输出电阻就是输出级的输出电阻。

集成运放电路
选择题
１、差动放大电路是为了　c　而设置的。
a. 稳定放大倍数
b. 提高输入电阻
c. 克服温漂
d. 提高放大倍数

2、差动放大电路抑制温漂的作用主要通过　c　来实现。
a. 增加一级放大
b. 采用两个输入端
c. 利用参数对称的对管
d. 利用电容隔离

3、在长尾式差动放大电路中，Re的主要作用是　b　。
a. 提高差模电压放大倍数
b. 抑制零点漂移
c. 增大差动放大电路的输入电阻
d. 减小差动放大电路的输出电阻

4、差动放大电路用恒流源代替长尾电阻Re是为了　d　。
a. 提高差模电压放大倍数
b. 提高共模电压放大倍数
c. 提高差模输出电阻
d. 提高共模抑制比

5、共模抑制比KCMRR是　c　之比。
a. 差模输入信号与共模输入信号
b. 输出量中差模成分与共模成分
c. 差模放大倍数与共模放大倍数
d. 交流放大倍数与直流放大倍数

6、KCMRR越大，表明电路　c　。
a. 放大倍数越稳定
b. 交流放大倍数越大
c. 抑制温漂的能力越强
d. 输入信号中差模成分越大

7、输入失调电压UIO是　c　。
a. 两个输入端电压之差
b. 输入端都为零时的输出电压
c. 输出端电压为零时输入端的等效补偿电压
d. 两个输入端电压的平均值

8、UIO越大，表明运放　b　。
a. 放大倍数越大
b. 输入差放级UBE的失配越严重
c. 输入差放级β的不对称程度越严重
d. 共模抑制比越高

9、输入失调电流IIO是　c　。
a. 两个输入信号电流之差
b. 输入电流为零时的输出电流
c. 两个输入端静态电流之差
d. 两个输入端静态电流的平均值

10、集成运放中输入级采用差分放大电路，主要是为了 d 。
a. 抑制差模和共模信号
b. 放大差模和共模信号
c. 放大共模、抑制差模信号
d. 放大差模、抑制共模信号

判断题
1、一个理想的差动放大电路，只能放大差模信号，不能放大共模信号。
2、共模信号都是直流信号，差模式信号都是交流信号。×
3、差动放大电路中的长尾电阻Re对共模信号和差模信号都有负反馈作用，因此，这种电路是靠牺牲差模电压放大倍数来换取对共模信号的抑制作用的。×
4、在线性工作范围内的差动放大电路，只要其共模抑制比足够大，则不论是双端输出还是单端输出，其输出电压的大小均与两个输入端电压的差值成正比，而与两个输入电压本身无关。
5、由于集成运放是直接耦合放大电路，因此它只能放大直流信号，不能放大交流信号。×
6、只要是理想运放，不论它工作在线性状态还是非线性状态，其反相输入端和同相输入端之间的电位差都为零。×
7、只要是理想运放，不论它工作在线性状态还是非线性状态，其反相输入端和同相输入端均不从信号源索取电流。
8、实际运放在开环时，输出很难调整到零电位，只有在闭环时才能调至零电位。×
9、理想集成运放的输入电阻等于∝。
10、集成运放的输入级都采用各种形式的差分放大电路。

反馈放大电路
选择题
1、反馈放大电路的含义是　b　。
a．输出与输入之间有信号通路
ｂ．电路中存在反向传输的信号通路
ｃ．除放大电路以外还有信号通路

2、反馈量是指　b　。
a．反馈网络从放大电路输出回路中取出的信号
ｂ．反馈到输入回路的信号
ｃ．反馈到输入回路的信号与反馈网络从放大电路输出回路中取出的信号之比

３、直流负反馈是指　b　。
a．只存在于直接耦合电路中的负反馈
b．直流通路中的负反馈
c．放大直流信号时才有的负反馈

４、交流负反馈是指　b　。
a．只存在于阻容耦合及变压器耦合电路电路中的负反馈
b．交流通路中的负反馈
c．放大正弦信号时才有的负反馈

５、在放大电路中，为了稳定静态工作点，可以引入 a 。
a．直流负反馈
b．交流负反馈
c．交流正反馈

６、在放大电路中，若要稳定放大倍数，应引入　b　。
a．直流负反馈
b．交流负反馈
c．交流正反馈

７、在放大电路中，若在某些场合为了提高放大倍数，可适当引入　c　。
a．直流负反馈
b．交流负反馈
c．交流正反馈

８、在放大电路中，若希望展宽通频带，可以引入　b　；
a．直流负反馈
b．交流负反馈
c．交流正反馈

９、在放大电路中，如要改变输入或输出电阻，可以引入　b　；
a．直流负反馈
b．交流负反馈
c．交流正反馈

１０、在放大电路中，为了抑制温漂，可以引入　a　。
a．直流负反馈
b．交流负反馈
c．交流正反馈

１１、如希望减小放大电路从信号源索取的电流，则可采用　c　。
a．电压负反馈
b．电流负反馈
c．串联负反馈
d．并联负反馈

１２、如希望取得较强的反馈作用而信号源内阻很大，则宜采用　d　。
a．电压负反馈
b．电流负反馈
c．串联负反馈
d．并联负反馈

１３、如希望负载变化时输出电流稳定，则应引入　b　。
a．电压负反馈
b．电流负反馈
c．串联负反馈
d．并联负反馈

１４、如希望负载变化时输出电压稳定，则应引入　a　 。
a．电压负反馈
b．电流负反馈
c．串联负反馈
d．并联负反馈

１５、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻　a　。
a．尽可能小
b．尽可能大
c．与输入电阻接近

１６、对于并联负反馈放大电路，为使反馈作用强，应使信号源内阻　b　。
a．尽可能小
b．尽可能大
c．与输入电阻接近

１７、为使电压串联负反馈放大电路的输出电阻尽可能小，应使信号源内阻 　a　。
a．尽可能小
b．尽可能大
c．与输入电阻接近

判断题
1、在负反馈放大电路中，在反馈系数较大的情况下，只有尽可能地增大开环放大倍数，才能有效地提高闭环放大倍数。×
２、在负反馈放大电路中，放大级的放大倍数越大，闭环放大倍数越稳定。
３、在深度负反馈的条件下，闭环放大倍数Af≈1/F，它与反馈系数有关，而与放大器开环时的放大倍数A无关，因此可以省去放大电路，仅留下反馈网络，来获得稳定的闭环放大倍数。×
４、在深度负反馈的条件下，闭环放大倍数Af≈1/F，与管子参数几乎无关，因此可以任意选用晶体管来组成放大级。×
5、负反馈只能改善反馈环路内的放大性能，对反馈环路之外无效。
6、若放大电路的负载固定，为使其电压放大倍数稳定，可以引入电压负反馈，也可以引入电流负反馈。
７、电压负反馈可以稳定输出电压，流过负载的电流也就必然稳定，因此电压负反馈和电流负反馈都可以稳定输出电流，在这一点上电压负反馈和电流负反馈没有区别。×
８、串联负反馈不适用于理想电流信号源的情况，并联负反馈不适用于理想电压信号源的情况。×
９、任何负反馈放大电路的增益带宽积都是一个常数。
１０、由于负反馈可以展宽频带，所以只要负反馈足够深，就可以用低频管代替高频管组成放大电路来放大高频信号。×

功率放大器
选择题
1、乙类互补功率放大电路会产生一种被称为　c　 的特有的非线性失真现象。
a. 线性失真
b. 饱和失真
c. 交越失真
d. 频率失真

2、为消除交越失真，一般都使互补对称式功率放大电路工作在　b　类状态。
a. 甲
b. 甲乙
c. 丙
d. 丁

3、功率放大电路中的功率管往往采用复合管，其目的是　d　 　。
a. 起匹配作用
b. 增大输入电阻
c. 减少温漂
d. 大幅度地提高管子的β值

４、设计一个输出功率为100W的扩音机电路，若采用乙类互补功放电路，应选耗散功率
c W的功率管两个。
a. 100
b. 50
c. 20
d. 10

判断题
1、功率放大电路的主要作用是向负载提供足够大的功率信号。
2、功率放大电路所要研究的问题就是一个输出功率大小的问题。×
3、顾名思义，功率放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。×
4、由于功率放大电路中的晶体管处于大信号工作状态，所以微变等效电路方法已不再适用。
5、当甲类功率放大电路的输出功率为零时，管子消耗的功率最大。
6、乙类功率放大电路在输出功率最大时，管子消耗的功率最大。×
7、在管子的极限参数中，集电极最大允许耗散功率PCM，是集电极最大电流ICM与基极开路时集电极－发射极间反向击穿电压UBR（CEO）的乘积。×
8、在OTL电路中，若在负载为8Ω的扬声器两端并联一个同样的8Ω扬声器，则总的输出功率不变，只是每个扬声器得到的功率比原来少一半。×
9、在OTL电路中，若在输出端串接两个8Ω的扬声器，则功率将比在输出端接一个8Ω的扬声器时要少一半。
10、在OTL电路中，当输出功率最大时，功率放大管最热。×

直流稳压电源
选择题
1、桥式整流电路的变压器次级电压为20V，则每只二极管所承受的最大反向电压为 c 。
a. 20 V
b. 40 V
c. 28.28 V
d. 56.56 V

2、桥式整流电路的输出直流电压为18V，此时发现一只二极管已断开，则其变压器次级电压为 c 。
a. 20 V
b. 30 V
c. 40 V
d. 50 V

3、桥式整流电容滤波电路的变压器次级电压为10V，则其输出直流电压为 d 。
a. 4.5 V
b. 9 V
c. 20 V
d. 12 V

4、桥式整流电路中，如果一只整流二极管接反，则 a 。
a. 将引起电源短路
b. 将成为半波整流电路
c. 仍为桥式整流电路
d. 将成为全波整流电路

5、串联型直流稳压电路是利用 a 使输出电压保持稳定。
a. 电压串联负反馈
b. 电流串联负反馈
c. 电压并联负反馈
d. 电流并联负反馈

6、串联型稳压电路在正常工作时，调整管处于　b　状态。
a. 截止
b. 放大
c. 饱和
d. 开关

判断题
1、在全波整流电路中，若有一只二极管脱焊，会引起另一只二极管过热甚至烧坏。×
2、在电容滤波电路中，若电容太大，有可能会烧坏整流二极管。×
3、在桥式整流电容滤波电路中，滤波电容的选择，可根据。×
4、在电容滤波和电感滤波二者之中，电感滤波适用于大电流负载，而电容滤波的直流输出电压较高。
5、在串联型直流稳压电路中叫作调整管的元件是稳压二极管。×
