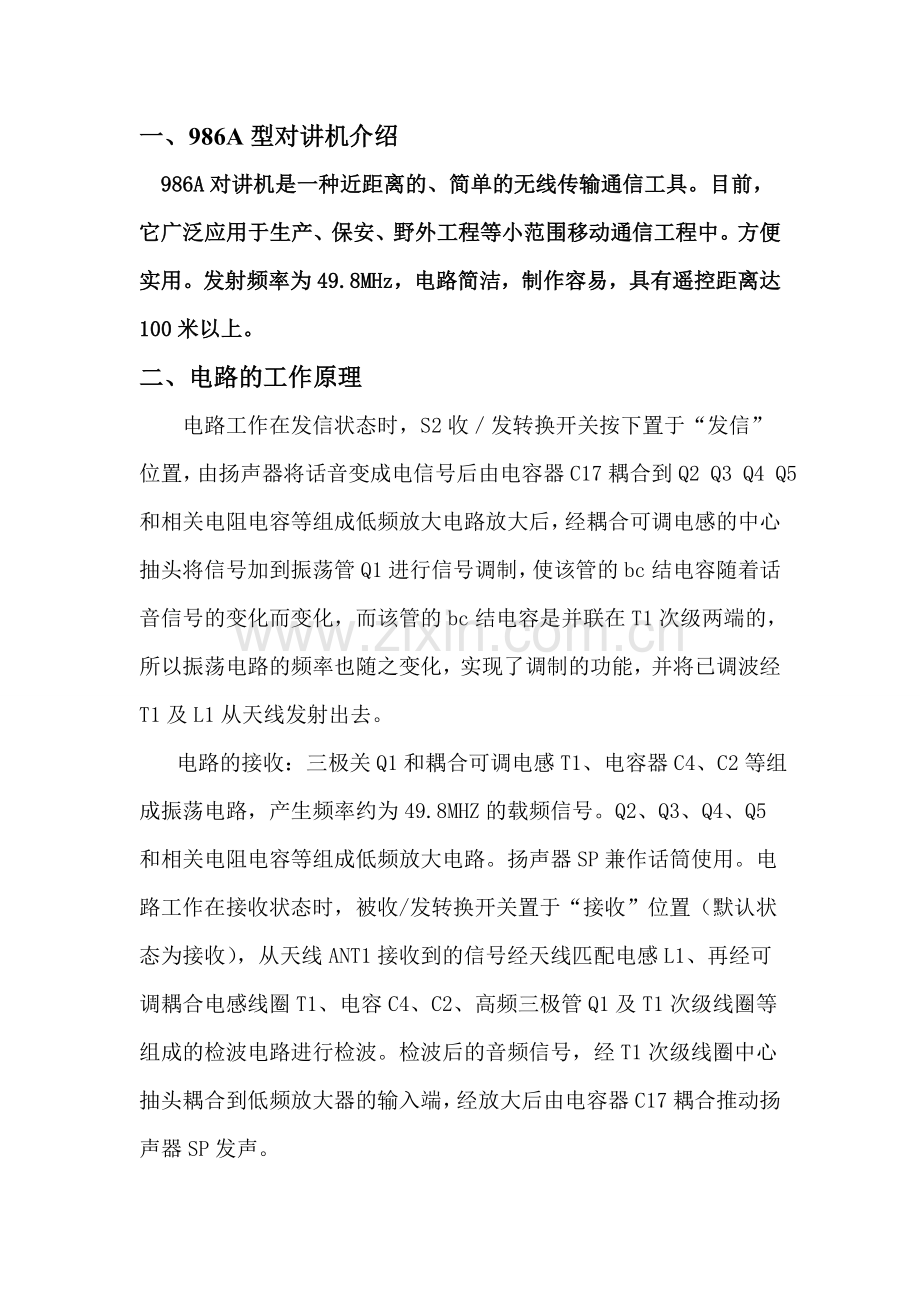

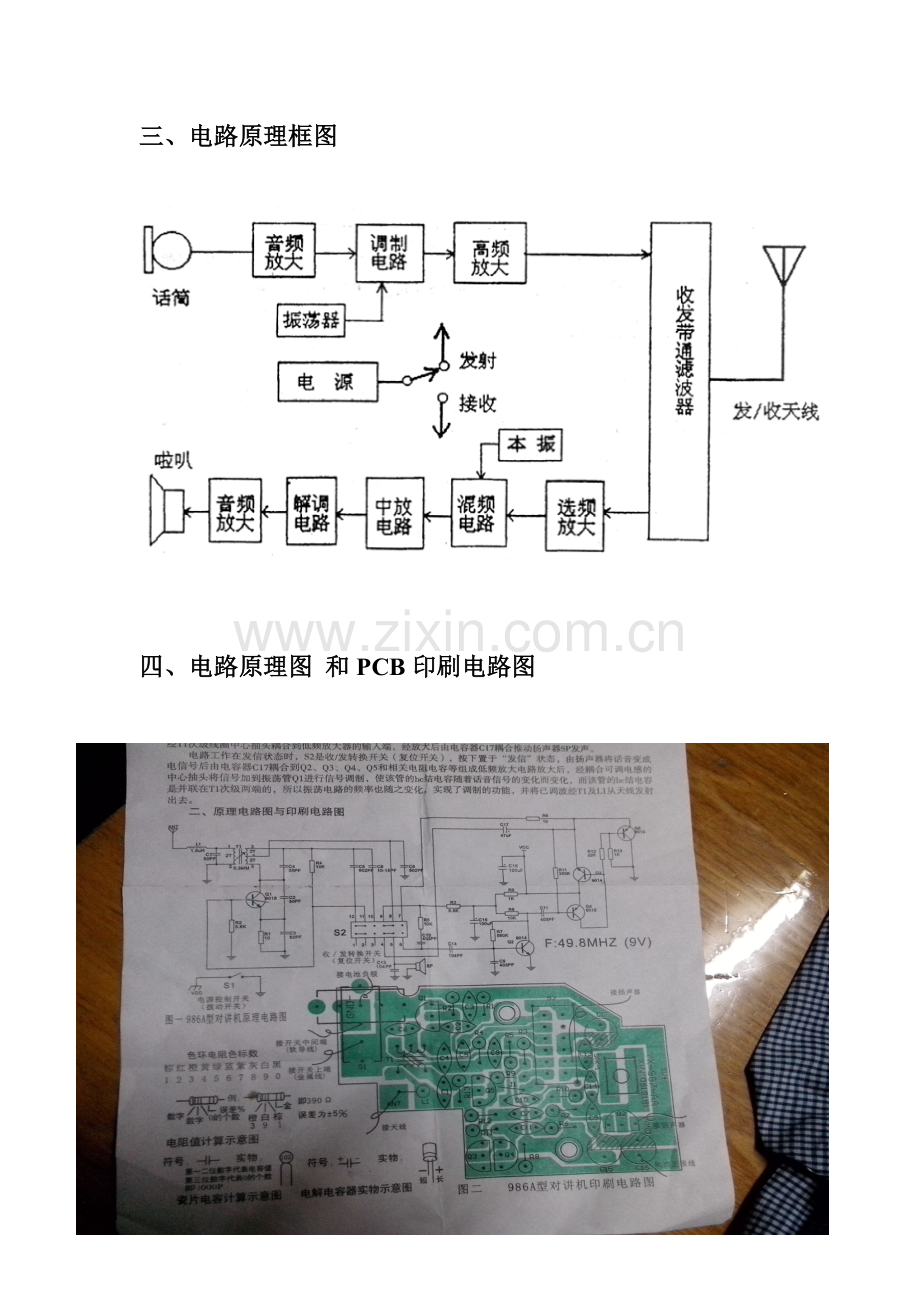

一、986A型对讲机介绍 986A对讲机是一种近距离的、简单的无线传输通信工具。目前,它广泛应用于生产、保安、野外工程等小范围移动通信工程中。方便实用。发射频率为49.8MHz,电路简洁,制作容易,具有遥控距离达100米以上。 二、 电路的工作原理 电路工作在发信状态时,S2收/发转换开关按下置于“发信”位置,由扬声器将话音变成电信号后由电容器C17耦合到Q2 Q3 Q4 Q5和相关电阻电容等组成低频放大电路放大后,经耦合可调电感的中心抽头将信号加到振荡管Q1进行信号调制,使该管的bc结电容随着话音信号的变化而变化,而该管的bc结电容是并联在T1次级两端的,所以振荡电路的频率也随之变化,实现了调制的功能,并将已调波经T1及L1从天线发射出去。 电路的接收:三极关Q1和耦合可调电感T1、电容器C4、C2等组成振荡电路,产生频率约为49.8MHZ的载频信号。Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大电路。扬声器SP兼作话筒使用。电路工作在接收状态时,被收/发转换开关置于“接收”位置(默认状态为接收),从天线ANT1接收到的信号经天线匹配电感L1、再经可调耦合电感线圈T1、电容C4、C2、高频三极管Q1及T1次级线圈等组成的检波电路进行检波。检波后的音频信号,经T1次级线圈中心抽头耦合到低频放大器的输入端,经放大后由电容器C17耦合推动扬声器SP发声。 三、 电路原理框图 四、电路原理图 和PCB印刷电路图 五、元器件的识别与检测 、 六、 原件清单 七、电路的制作 所有的元器件用先装小的后装大的方法,以立式插装,较紧贴电路板。 焊接短接线J1 120mm导线:电池负极接到电路板(GND-)处 100mm导线:电池正极接到电路板(VCC+)处 两根80mm导线:扬声器的两端接到电路板(sp)处 两根50mm导线:一根是天线接线耳到L1的一端;一根是拨动开关中间端到电路板(S2)处。 电路板固定 八、 组装好的实物图 九、 问题处理 如果安装后,通电没有声音,就要认真检查电源线、扬声器线、元器件等有没有错焊、虚焊、短路等问题。 当检查到有两点焊接到一起的时候,用电烙铁将上面的焊锡溶化用固定的工具吸掉,然后重新焊接;当检查到有虚焊是仔细将它焊牢;当检查到电源连接线、扬声器连接线没有焊牢时继续将它们焊牢。 在调试时如果只能发送不能接收则检查接收电路,用万用表逐点测试找出错误点并改正;如果只能接收不能发送则检查发送电路,用万用表逐点测试找出错误点并改正。如果既不能发送也不能接收上面两部分都要照做。 最后在验证对讲机的性能时,也应该考虑外界环境因素的影响,天气、地形、建筑物、电磁干扰等都会影响信号的场强和覆盖范围。当电池电量不足时,通话质量也会变差,严重的会有噪声初相,影响正常通话 。 十、 总结和心得体会 通过这次对讲机的组装和焊机的实际操作,我对电子技术有了更深刻的认识,这次的实训也让我了解了焊接的操作方法和技巧。在组装的过程中遇到了一些困难,通过自己查询资料和同学的帮助下,增长了的知识。
