公路工程质量检验评定标准JTGF801—2017第一册分项工程实测项目.doc

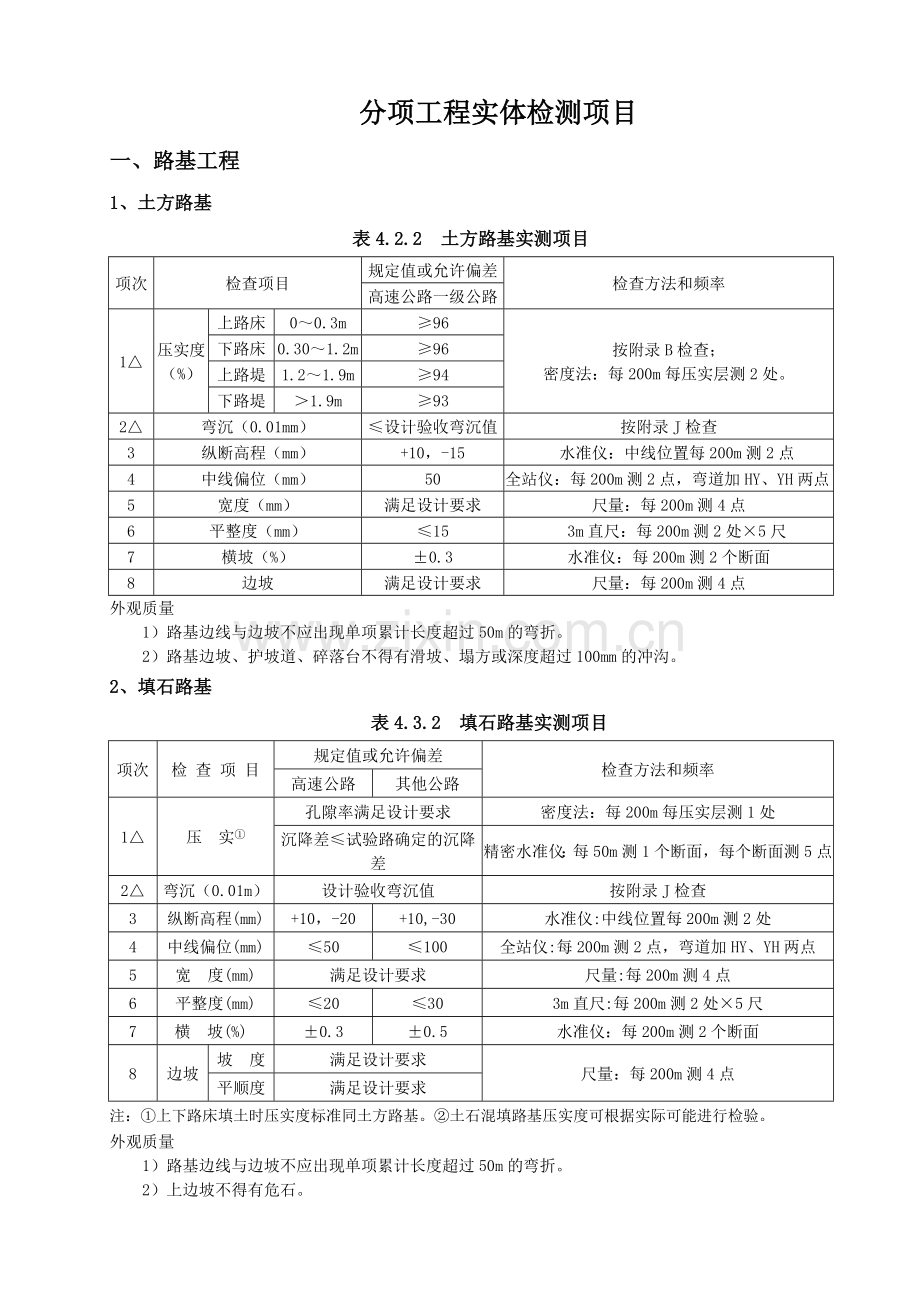

分项工程实体检测项目
一、路基工程
1、土方路基
表4.2.2 土方路基实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
高速公路一级公路
1△
压实度（%）
上路床
0～0.3m
≥96
按附录B检查；
密度法：每200m每压实层测2处。
下路床
0.30～1.2m
≥96
上路堤
1.2～1.9m
≥94
下路堤
＞1.9m
≥93
2△
弯沉（0.01mm）
≤设计验收弯沉值
按附录J检查
3
纵断高程（mm）
+10，-15
水准仪：中线位置每200m测2点
4
中线偏位（mm）
50
全站仪：每200m测2点，弯道加HY、YH两点
5
宽度（mm）
满足设计要求
尺量：每200m测4点
6
平整度（mm）
≤15
3m直尺：每200m测2处×5尺
7
横坡（%）
±0.3
水准仪：每200m测2个断面
8
边坡
满足设计要求
尺量：每200m测4点
外观质量
1）路基边线与边坡不应出现单项累计长度超过50m的弯折。
2）路基边坡、护坡道、碎落台不得有滑坡、塌方或深度超过100mm的冲沟。
2、填石路基
表4.3.2 填石路基实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
高速公路
其他公路
1△
压 实①
孔隙率满足设计要求
密度法：每200m每压实层测1处
沉降差≤试验路确定的沉降差
精密水准仪：每50m测1个断面，每个断面测5点
2△
弯沉（0.01m）
设计验收弯沉值
按附录J检查
3
纵断高程(mm)
+10，-20
+10,-30
水准仪:中线位置每200m测2处
4
中线偏位(mm)
≤50
≤100
全站仪:每200m测2点，弯道加HY、YH两点
5
宽 度(mm)
满足设计要求
尺量:每200m测4点
6
平整度(mm)
≤20
≤30
3m直尺:每200m测2处×5尺
7
横 坡(%)
±0.3
±0.5
水准仪：每200m测2个断面
8
边坡
坡 度
满足设计要求
尺量：每200m测4点
平顺度
满足设计要求
注：①上下路床填土时压实度标准同土方路基。②土石混填路基压实度可根据实际可能进行检验。
外观质量
1）路基边线与边坡不应出现单项累计长度超过50m的弯折。
2）上边坡不得有危石。

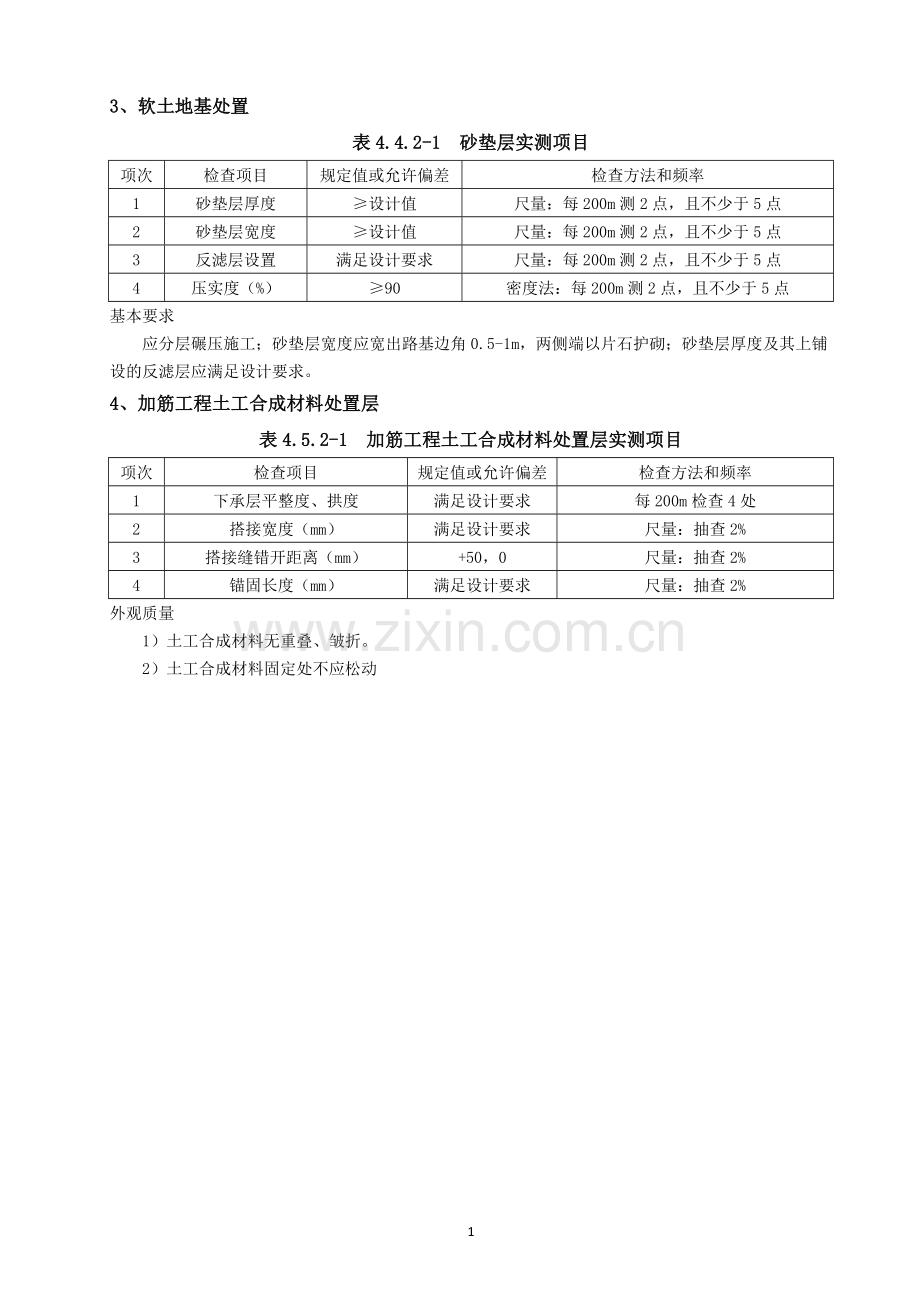

3、软土地基处置
表4.4.2-1 砂垫层实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
砂垫层厚度
≥设计值
尺量：每200m测2点，且不少于5点
2
砂垫层宽度
≥设计值
尺量：每200m测2点，且不少于5点
3
反滤层设置
满足设计要求
尺量：每200m测2点，且不少于5点
4
压实度（%）
≥90
密度法：每200m测2点，且不少于5点
基本要求
应分层碾压施工；砂垫层宽度应宽出路基边角0.5-1m，两侧端以片石护砌；砂垫层厚度及其上铺设的反滤层应满足设计要求。
4、加筋工程土工合成材料处置层
表4.5.2-1 加筋工程土工合成材料处置层实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
下承层平整度、拱度
满足设计要求
每200m检查4处
2
搭接宽度（mm）
满足设计要求
尺量：抽查2%
3
搭接缝错开距离（mm）
+50，0
尺量：抽查2%
4
锚固长度（mm）
满足设计要求
尺量：抽查2%
外观质量
1）土工合成材料无重叠、皱折。
2）土工合成材料固定处不应松动
二、排水工程
1、浆砌水沟
表5.6.2 浆砌水沟实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
砂浆强度（MPa）
在合格标准内
按附录F检查
2
轴线偏位（mm）
50
全站仪或尺量：每200m测5点
3
沟底高程（mm）
±15
水准仪：每200m测5点
4
墙面直顺度（mm）
30
20m拉线：每200m测2点
5
坡度
满足设计要求
坡度尺:每200m测2点
6
断面尺寸（mm）
±30
尺量：每200m测2个断面，且不少于5个断面
7
铺砌厚度（mm）
≥设计值
尺量：每200m测2点
8
基础垫层宽度、厚度（mm）
≥设计值
尺量：每200m测2点
外观质量
1）砌体抹面不得有空鼓。
2）沟内不应有杂物，无排水不畅。
2、盲沟
表5.7.2 盲沟实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
沟底高程（mm）
±15
水准仪：每20m测1点
2
断面尺寸（mm）
不小于设计值
尺量：每20m测1点
外观质量
进出水口不应排水不畅。
三、防护支挡工程
1、砌体、片石混凝土挡土墙
表6.2.2-1 浆砌挡土墙实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
浆砌强度（MPa）
在合格标准内
按附录F检查
2
平面位置（mm）
≤50
全站仪：测墙顶外边线，长度不大于30m时测5点，每增加10m增加1点
3
墙面坡度（%）
≤0.5
铅锤法：长度不大于30m时测5处，每增加10m增加1处
4△
断面尺寸（mm）
≥设计值
尺量：长度不大于50m时测10个断面，每增加10m增加1个断面
5
顶面高程（mm）
±20
水准仪：长度不大于30m时测5点，每增加10m增加1点
6
表面平整度（mm）
块石
≤20
2m直尺：每20m测3处，每处测竖直、墙长两个方向
片石
≤30
混凝土预制块、料石
≤10
表6.2.2-3 片石混凝土挡土墙实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
平面位置（mm）
≤50
全站仪：测墙顶外边线，长度不大于30m时测5点，每增加10m增加1点
3
墙面坡度（%）
≤0.3
铅锤法：长度不大于30m时测5处，每增加10m增加1处
4△
断面尺寸（mm）
≥设计值
尺量：长度不大于50m时测10个断面，每增加10m增加1个断面
5
顶面高程（mm）
±20
水准仪：长度不大于30m时测5点，每增加10m增加1点
6
表面平整度（mm）
≤8
2m直尺：每20m测3处，每处测竖直、墙长两个方向
砌体、片石混凝土挡土墙外观质量应符合下列规定：
1）浆砌缝开裂 、勾缝不密实和脱落的累计换算面积不得超过该面面积的1.5%，且单个最大换算面积不应大于0.08m2。换算面积应按缺陷缝长度乘以0.1m 计算。
2）混凝土表面不应存在本标准附录P 所列限制缺陷 。
3）墙体不得出现外鼓变形。
4）泄水孔应无反坡 、堵塞。
2、悬臂式和扶壁式挡土墙
表6.3.2 悬臂式和扶壁式挡土墙实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
平面位置（mm）
≤30
全站仪：长度不大于30m时测5点，每增加10m增加1点
3
墙面坡度（%）
≤0.3
铅锤法：长度不大于30m时测5处，每增加10m增加1处
4△
断面尺寸（mm）
≥设计值
尺量：长度不大于50m时测10个断面及10个扶壁，每增加10m增加1个断面及1个扶壁
5
顶面高程（mm）
±20
水准仪：长度不大于30m时测5点，每增加10m增加1点
6
表面平整度（mm）
≤8
2m直尺：每20m测3处，每处测竖向、纵向两个方向
悬臂式和扶壁式挡土墙外观质量应符合下列规定：
1）混凝土表面不应存在本标准附录P所列限制缺陷。
2）墙体不得出现外鼓变形。
3）泄水孔应无反坡 、堵塞。
3、边坡锚固防护
表6.6.2-1 锚杆、锚索实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
注浆强度（MPa）
在合格标准内
砂浆按附录F检查，其他按附录M检查
2
锚孔深度（mm）
≥设计值
尺量：抽查20%
3
锚孔孔径（mm）
满足设计要求
尺量：抽查20%
4
锚孔轴线倾斜（%）
2
倾角仪：抽查20%
5
锚孔位置（mm）
设置框格梁
±50
尺量：抽查20%
其他
±100
6△
锚杆、锚索抗拔力（KN）
满足设计要求。设计未要求时，抗拔力平均值≥设计值；80%锚杆的抗拔力≥设计值；最小抗拔力≥0.9设计值
抗拔力试验：检查数量按设计要求，设计未要求时按锚杆数5%，且不少于 3根检查
7△
张拉力（KN）
满足设计要求
查油压表：逐根（束)检查
8
张拉伸长率（%）
满足设计要求；设计未要求时±6
尺量：逐根（束)检查
9
断丝、滑丝数
每束1根，且每断面不超过钢丝总数的1%
目测：逐根（束)检查
注：实际工程中未涉及的项目不检查。

表6.6.2-2 坡面结构实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
喷射混凝土按附录E检查，其他按附录D检查
2
喷层厚度（mm）
平均厚度≥设计厚度；80%测点的厚度≥设计厚度；最小厚度≥0.6且大于或等于设计规定最小值
凿孔法或工程雷达法；每50m2测1处，总数不少于5处
3
锚墩尺寸（mm）
+10，-5
尺量：抽查20%，每件测顶底面边长及高度
4
框格梁、地梁、边梁断面尺寸（mm）
≥设计值
尺量：抽查20%，每梁测2个断面
5
框格梁、地梁、边梁断面尺寸（mm）
±150
尺量：抽查10%
边坡锚固防护外观质量应符合下列规定：
1）喷射混凝土应无突变、漏喷、脱落，空鼓、开裂的累计面积不得超过喷射面积的1. 5%，且单个缺陷最大面积不大于0.02m2，开裂按裂缝长度乘以0.1m计算面积。
2）锚索墩、框格梁、地梁、边梁、封锚等。混凝土构件表面不应存在本标准附录坡P所列限制缺陷。
3）钢筋网、土工格栅及锚杆、锚索不得外露。
4）框格梁不得与坡面脱空。
4、砌体坡面防护
表6.8.2 砌体坡面防护实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
砂浆强度（MPa）
在合格标准内
按附录F检查
2
顶面高程（mm）
料、块石
±30
水准仪：长度不大于30m时测5点，每增加10m增加1点
片石
±50
3
表面平整度（mm）
料、块石
≤25
2m直尺：除锥坡处每50m测3处，每处纵、横向各1尺；锥坡处顺坡测3尺
片石
≤35
4
坡度
≤设计值
坡度尺：长度不大于30m时测5处，每增加10m增加1处
5△
厚度或断面尺寸（mm）
≥设计值
尺量：长度不大于50m时测10个断面，每增加10m增加1个断面
6①
框格间距（mm）
±150
尺量：抽查10%
注：①仅适用于框格式护面。
砌体坡面防护外观质量应符合下列规定：
1）浆砌缝开裂 、勾缝不密实和脱落的累计换算面积不得超过该面面积的1.5%，且单个最大换算面积不应大于0.08m2。换算面积应按缺陷缝长度乘以0.1m 计算。
2）框格梁不得与坡面脱空。
3）坡面不得出现塌陷、外鼓变形。
5、石笼防护
表6.9.2 石笼防护实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
平面位置偏位（mm）
≤300
全站仪：按设计控制坐标测
2
长度（mm）
≥设计值-300
尺量：每段测
3
宽度（mm）
≥设计值-200
尺量：每段测 5 处
4
高度（mm）
≥设计值
水准仪或尺量：每段测5处
石笼防护外观质量应符合下列规定：
1）坐码石笼不得出现通缝。
2）不得出现外鼓变形。
6、其他砌石构筑物
表6.10 浆砌砌体实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
砂浆强度（MPa）
在合格标准内
按附录F检查
2
顶面高程 （mm）
料、块石
±15
水准仪：长度不大于30m时测5点，每增加10m增加1点
片石
±20
3
坡度（%）
料、块石
≤0.3
铅锤法：长度不大于30m时测5处，每增加10m增加1处
片石
≤0.5
4△
断面尺寸 （mm）
料石
±20
尺量：长度不大于50m时测10个断面，每增加10m增加1个断面
块石
±30
片石
±50
5
表面平整度（mm）
料石
≤15
2m直尺：每20m检查3处，每处测竖直、水平两个方向
块石
≤25
片石
≤35
表6.10.2-2 干砌片石砌体实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
顶面高程（mm）
±30
水准仪：长度不大于30m时测5点，每增加10m增加1点
2
断面尺寸（mm）
高度
±100
尺量：长度不大于30m时测5处，每增加10m增加1处
厚度
±50
3
表面平整度（mm）
≤50
2m直尺：每20m检查3处，
每处测竖直、水平两个方向
其他砌石构筑物外观质量应符合下列规定：
1）浆砌缝开裂 、勾缝不密实和脱落的累计换算面积不得超过该面面积的1.5%，且单个最大换算面积不应大于0.08m2。换算面积应按缺陷缝长度乘以0.1m 计算。
2）砌体不得出现塌陷、外鼓变形。
四、桥梁工程
1、桥梁总体
表8.2.2 桥梁总体实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1
桥面中线偏位（mm）
≤20
全站仪：每50m测1点，且不少于5点
2
桥面宽（mm）
车行道
±10
尺量：每50m测1个断面，且不少于5个断面
人行道
±10
3
桥 长（mm）
＋300，－100
全站仪或钢尺：检查中心线处
4
桥面高程（mm）
L＜50m
±30
水准仪：桥面每侧每50m测1点，且不小于3点；跨中、桥墩、桥台处应布置测点
L≥50m
±（L/5000+20）
注：L为桥梁跨径，计算规定值或允许偏差时以mm计。
外观质量
1）桥梁的内外轮廓线形应无异常突变。
2）结构内外部、支座、伸缩缝处应无残渣、杂物。
3）桥头不得出现跳车。
2、钢筋加工及安装
表8.3.1-1 钢筋安装实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
受力钢筋间距(mm)
两排以上排距
±5
尺量：长度≤20m时，每构件检查2个断面；长度＞20m时，每构件检查3个断面
同排
梁、板、拱肋及拱上建筑
±10（±5）
基础、锚碇、墩台身、墩柱
±20
2
箍筋、构造钢筋、螺旋筋间距（mm）
±10
尺量：每构件测10个间距
3
钢筋骨架尺寸（mm）
长
±10
尺量：按骨架总数30％抽测
宽、高或直径
±5
4
弯起钢筋位置（mm）
±20
尺量：每骨架抽查30％
5△
保护层 厚度（mm）
梁、板、拱肋及拱上建筑
±5
尺量：每构件各立模板面每3m²检查1处，且每测面不少于5处
基础、锚碇、墩台身、墩柱
±10
注：1.小型构件的钢筋安装按总数抽查30%。
2.表中基础不包括混凝土桩基及地下连续墙。
3、项次1括号中的数字适用于钢混组合梁桥面板的预制。
表8.3.1-2 钢筋网实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1
网的长、宽（mm）
±10
尺量：逐边测
2
网眼尺寸（mm）
±10
尺量：测5个网眼
3
网眼对角线差（mm）
±15
尺量：测5个网眼
4
网的安装位置（mm）
平面内
±20
尺量：测每网片边线中点
平面外
±5
表8.3.1-4 钻（挖）孔灌注桩、地下连续墙钢筋安装实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1
主筋间距（mm）
±10
尺量：每段测2个断面
2
箍筋或螺旋筋间距（mm）
±20
尺量：每段测10个间距
3
钢筋骨架外径或厚、宽（mm）
±10
尺量：每段测2个断面
4
钢筋骨架长度（mm）
±100
尺量：每个骨架测2处
5
钢筋骨架底端高程（mm）
±50
水准仪：测顶端高程测，用骨架长度计算
6△
保护层厚度（mm）
+20，-10
尺量：测每段钢筋骨架外侧定位块处
外观质量
1）钢筋表面应无裂皮、油污、颗粒状或片状锈蚀及焊渣、烧伤，绑扎或焊接的钢筋网和钢筋骨架不得脱松和开焊。
2）焊接接头、连接套筒不得出现裂纹。
3、预应力筋加工和张拉
表8.3.2-1 钢丝、钢绞线先张法实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1
镦头钢丝同束长度相对差（mm）
L＞20m
≤L/5000及5
尺量：每加工批测2束
6m≤L≤20m
≤L/3000及5
L＜6m
≤2
2△
张拉应力值（Mpa）
满足设计要求
查油压表读数：每根（束）检查
3△
张拉伸长率（%）
满足设计要求，设计未规定时±6
尺量：每根（束）检查
4
同一构件内断丝根数不超过钢丝总数的百分数（%）
≤1
目测：每根（束）检查
5
预应力筋张拉后在横断面上的坐标（mm）
±5
尺量：测2个断面
6
无黏结段长度（mm）
±10
尺量：每根（束）检查
表8.3.2-2 后张法实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1
管道坐标（mm）
梁长方向
±30
尺量：每构件抽查30％的管道。每个曲线段测3点，直线段每10m测1点，锚固点及连接点全部测
梁宽方向
±10
梁高方向
±10
2
管道间距（mm）
同排
±10
尺量：每构件抽查30％的管道，测2个断面
上下层
±10
3△
张拉应力值（Mpa）
满足设计要求
查油压表读数：每根（束）检查
4△
张拉伸长率（%）
满足设计要求，设计未要求时±6
尺量：每根（束)检查
5
断丝滑丝数
每束1根，且每断面不超过钢丝总数的1%；钢筋：不允许
目测：每根（束）检查
外观质量
1）预应力筋应无油污、超过20%表面积的锈迹，锚具、连接器表面应无裂纹、油污、锈迹，外套管应无裂纹、机械损伤。
2）预应力筋及管道线形不得出现弯折。
3）预应力管道应无破损、连接松脱。
4、预应力管道压浆及封锚
表8.3.3 预应力管道压浆及封锚实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
浆体强度（MPa）
在合格标准内
按附录M检查
2△
压浆压力值（Mpa）
满足设计要求
查油压表读数：每管道检查
3
稳压时间（S）
满足设计要求
计时器：每管道检查
外观质量
1）封锚混凝土与相连混凝土应无大于5mm的施工接缝错台。
2）封锚混凝土不应存在本标准附录P所列限制缺陷。
5、砌体
表8.4.2-1 基础砌体实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
砂浆强度（MPa）
在合格标准内
按附录F检查
2
轴线偏位（mm）
≤25
全站仪：纵、横向各测2点
3
平面尺寸（mm）
±50
尺量：长度、宽度各测3处
4
顶面高程（mm）
±30
水准仪：测5处
5
基底高程（mm）
土质
±50
水准仪：测5处
石质
+50，-200
8.4.2-2 墩、台身砌体实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
砂浆强度（MPa）
在合格标准内
按附录F检查
2
轴线偏位（mm）
≤20
全站仪：纵、横向各测2点
3
墩台长、宽（mm）
料石
+20，-10
尺量：测3个断面
块石
+30，-10
片石
+40，-10
4
竖直度或坡度（%）
料石、块石
≤0.3
铅锤法：测两轴线位置共4处
片石
≤0.5
5△
墩、台顶面高程（mm）
±10
水准仪：测5处
6
侧面平整度（mm）
料石
≤10
2m直尺：每20m²测1处，且不少于3处，每处测竖直、水平两个方向
块石
≤20
片石
≤30

表8.4.2-4 侧墙砌体实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
砂浆强度（MPa）
在合格标准内
按附录F检查
2
外侧平面偏位（mm）
无镶面
向 外
≤30
全站仪：测5处
向 内
≤10
有镶面
向 外
≤20
向 内
≤10
3△
宽度（mm）
+40，-10
尺量：测5处
4
顶面高程（mm）
±10
水准仪：测5处
5
竖直度或坡度（mm）
片石砌体
≤0.5
铅锤法：测5处
块石、粗料石、混凝土块镶面
≤0.3
6
平整度（mm）
料石
≤10
2m直尺：每20m²测1处，且不少于3处，每处测竖直、水平两个方向
块石
≤20
片石
≤30
外观质量
1）砌缝开裂、勾缝不密实和脱落的累计换算面积不得超过该面面积的1.5%，单个换算面积不应大于0.04㎡，且不应存在宽度超过0.5mm、长度大于砌块尺寸的非受力砌缝裂隙。换算面积应按缺陷缝长度乘以0.1m计算。
2）砌缝应无空洞、宽缝、大堆砂浆填隙和假缝。
6、基础
表8.5.1 混凝土扩大基础实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
平面尺寸（mm）
±50
尺量：长度、宽度各测3处
3
基础底面高程（mm）
土质
±50
水准仪：测5处
石质
+50，-200
4
基础顶面高程（mm）
±30
水准仪：测5处
5
轴线偏位（mm）
≤25
全站仪：纵、横向各测2点
外观质量
1）表面应无垃圾、杂物、临时预埋件。
2）混凝土表面不应存在本标准附录P所列限制缺陷。
表8.5.2 钻孔灌注桩实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
桩位（mm）
群桩
≤100
全站仪：每桩测中心坐标
排架桩
允许
≤50
极值
≤100
3△
孔深（m）
≥设计值
测绳：每桩测量
4
孔径（mm）
≥设计值
探孔器或超声波成孔检测仪：每桩测量
5
钻孔倾斜度（mm）
≤1%S，且≤500
钻杆垂线法或超声波成孔检测仪：每桩测量
6
沉淀厚度（mm）
满足设计要求
沉淀盒或测渣仪：每桩测量
7△
桩身完整性
满足设计要求；设计未要求时，每桩不低于Ⅱ类
满足设计要求；设计未要求时，采用低应变反射波法或超声波法：每桩检测
注：S为桩长，计算规定值或允许偏差时以mm计。
外观质量
1）凿除桩头预留混凝土后，桩顶应无残余的松散混凝土。
2）外露混凝土表面不应存在本标准附录P所列限制缺陷。
表8.5.3 挖孔桩实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
桩位（mm）
群桩
≤100
全站仪：每桩测中心坐标
排架桩
允许
≤50
极值
≤100
3△
孔深（m）
≥设计值
测绳：每桩测量
4
孔径或边长（mm）
≥设计值
井径仪：每桩测量
5
孔的倾斜度（mm）
≤5%S，且≤500
铅锤法：每桩测量
6△
桩身完整性
满足设计要求；设计未要求时，每桩不低于Ⅱ类
满足设计要求；设计未要求时，采用低应变反射波法或超声波法：每桩检测
注：S为桩长，计算规定值或允许偏差时以mm计。
外观质量
1）凿除桩头预留混凝土后，桩顶应无残余的松散混凝土。
2）外露混凝土表面不应存在本标准附录P所列限制缺陷。
表8.5.9 承台等大体积混凝土实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
平面尺寸（mm）
B＜30m
±30
尺量：测2个断面
B≥30m
±B/1 000
3
结构高度（mm）
±30
尺量：测5处
4
顶面高程（mm）
±20
水准仪：测5处
5
轴线偏位（mm）
≤15
全站仪：纵、横向各测2点
6
平整度（mm）
≤8
2m直尺：每侧面每20m²测1处，且不少于3处，每处测竖直、水平两个方向
注：B为边长或直径，计算规定值或允许偏差时以mm计。
外观质量
1）混凝土表面不应存在本标准附录P所列限制缺陷。
2）应无建筑垃圾、杂物和临时预埋件。
表8.5.10 灌注桩桩底压浆实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
压浆终止压力值（Mpa）
满足压浆方案要求
查压力表读数：全部管路
3△
压浆量（L）
满足压浆方案要求
标定容器法或流量计：每桩测量
4
稳压时间（min）
≥5
计时器：全部管路
7、混凝土墩、台
表8.6.1-1 现浇墩、台身实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
断面尺寸（mm）
±20
尺量：每施工节段测1个断面，不分段施工的测2个断面
3
全高竖直度（mm）
H≤5m
≤5
全站仪或铅锤法：纵、横向各测2处
5m＜H≤60m
≤H/1 000，且≤20
全站仪：纵、横向各测2处
H＞60m
≤H/3 000，且≤30
4
顶面高程（mm）
±10
水准仪：测3处
5△
轴线偏位（mm）
H≤60m
≤10，且相对前一节段≤8
全站仪：每施工节段测顶面边线与两轴线交点
H＞60m
≤15，且相对前一节段≤8
6
节段间错台（mm）
≤5
尺量：测每节每侧面
7
平整度（mm）
≤8
2m直尺：每侧面每20m²测1处，每处测竖直、水平两个方向
8
预埋件位置（mm）
满足设计要求，设计值未要求时≤5
尺量：每件测
注：H为墩、台身高度，计算规定值或允许偏差时以mm计。
表8.6.1-2 现浇墩、台帽或盖梁实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
断面尺寸（mm）
±20
尺量：测3个断面
3
轴线偏位（mm）
≤10
全站仪：纵、横向各测2点
4
顶面高程（mm）
±10
水准仪：测5点
5
支座垫石预留位置（mm）
≤10
尺量：每个检查
6
平整度（mm）
≤8
2m直尺：每侧面测3处，每处测长度方向
外观质量
1）混凝土表面不应存在本标准附录P所列限制缺陷。
2）应无建筑垃圾、杂物和临时预埋件。
表8.6.4 台背填土实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1△
压实度（％）
高速公路、一级公路
二级公路
三、四级 公路
按附录 B的方法检査,每桥台每压实层测2处
≥96
≥95
≥94
2
填土长度（mm）
≥设计值
尺量:每桥台测顶、底面两侧
外观质量
1）填土表面不平整、边线弯折的累计长度不得超过总长度的10%。
2）不得出现亏坡。
8、混凝土梁桥
表8.7.1 就地浇筑梁、板实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
轴线偏位（mm）
≤10
全站仪:跨测5处
3
梁、板顶面高程（mm）
±10
水准仪:每跨测5处,跨中、桥墩(台) 处应布置测点
4△
断面尺寸（mm）
高度
+5，-10
尺量:每跨测3个断面
顶宽
±30
箱梁底宽
±20
顶、底、腹板或梁肋厚
+10，0
5
长度（mm）
+5，-10
尺量:每梁测顶面中线处
6
与相邻梁段间错台（mm）
≤5
尺量:测底面、侧面
7
横坡（％）
±0.15
水准仪：每跨测3处
8
平整度（mm）
≤8
2m直尺：沿梁长方向每侧面每10m梁长测1处×2尺
外观质量
1）混凝土表面不应存在本标准附录P所列限制缺陷。
2）应无建筑垃圾、杂物和临时预埋件。

表8.7.2-1 梁、板或梁段预制实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
梁长度（mm）
总长度
+5，-10
尺量: 每梁顶面中线、底面两侧
梁段长度
0，-2
3△
断面 尺寸（mm）
宽度
箱梁
顶宽
±20（±5）
尺量:每梁测3个断面,板和梁段测2个断面
底宽
±10（±5，0）
其他梁、板
干接缝（梁翼缘、板）
±10（±3）
湿接缝（梁翼缘、板）
±20
高度
高度
箱梁
0，-5
其他梁、板
±5
顶板、底板、腹板或梁肋厚
+5，0
4
平整度（mm）
≤5
2m直尺：沿梁长方向每侧面每10m梁长测1处×2尺
5
横系梁及预埋件位置（mm）
≤5
尺量：每件
6
横坡（%）
±0.15
水准仪：每；梁测3个断面，板和梁段测2个断面
7
斜拉索锚面
锚点坐标（mm）
±5
全站仪、钢尺：检查每锚垫板，测水平及相互垂直的锚孔中心线与锚垫板边线交点坐标推算
锚面角度（°）
≤0.5
角度仪：检查每锚垫板与水平面、立面的夹角，各测3处
注：1.项次3箱梁宽度括号中的数字适用于节段拼装梁段的预制。
2.项次3对应干湿接缝的其他梁、板宽度括号中的数字适用于组合梁桥面板的预制。
3.项次7适用于斜拉桥预制梁段。
表8.7.2-2 梁、板安装实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1
支承中心偏位（mm）
梁
≤5
尺量：每跨测6个支承处，不足6个时全测
板
≤10
2
梁、板顶面高程（mm）
±10
水准仪：每跨测5处，跨中、桥墩（台）处应布置测点
3
相邻梁、板顶面高差（mm）
L≤40m
≤10
尺量：测每相邻梁、板高差最大处
L＞40m
≤15
外观质量
1）混凝土表面不应存在本标准附录P所列限制缺陷。
2）应无建筑垃圾、杂物和临时预埋件。
3）梁段接缝胶结材料不得存在脱落和开裂。

表8.7.4-1 悬臂浇筑梁实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
轴线偏位（mm）
L≤100m
≤10
全站仪:每个节段测2处
L＞100m
≤L/10 000
3
顶面高程（mm）
L≤100m
±20
水准仪:每个节段测2处
L＞100m
±L/5 000
4△
断面尺寸（mm）
高度
+5，-10
尺量:每个节段测1个断面
顶宽
±30
底宽
±20
顶、底、腹板厚
+10，0
5
合龙后同跨对称点高程差（mm）
L≤100m
≤20
水准仪:每跨梁底对称点测6处
L＞100m
≤L/5 000
6
顶面横坡（％）
±0.15
水准仪:每节段测2处
7
平整度（mm）
≤8
2m直尺:每节段每侧面测1处,测竖直、水平两个方向
8
相邻梁段间错台（mm）
≤5
尺量:测底面、侧面
外观质量
悬臂浇筑梁外观质量应符合本标注8.7.2条第3款的规定，且梁体线形应无异常折变。
9、桥面系和附属工程
表8.12.1 防水层实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
防水涂层
厚度（mm）
满足设计要求；设计未要求时，平均厚度≥设计厚度，85％检查点的厚度≥设计厚度，最小厚度≥80％设计厚度
测厚仪：每施工段测10处，每处测3点
用量（kg/m²）
满足设计要求
按施工段涂敷面积计算
2△
防水层黏结强度（MPa）
在合格标准内
按附录N检查
3
混凝土黏结面含水率
满足设计要求
含水率测定仪：当施工段不大于1000m²时，每施工段测5处，每处测3次，取均值；超过1000m²时，每增加1000m²增加1处
注：对防水层厚度、用量，仅需检查起重之一，渗透性防水涂料检查用量，其他涂料在用测厚仪困难时，检查用量。
外观质量
1）涂层防水应无漏涂、气泡、脱皮、胎体外露。
2）卷材防水应无空鼓、翘边、褶皱。
3）防水层与泄水孔进水口、伸缩装置、护栏、路缘石衔接处应无渗漏。
表8.12.2-1 水泥混凝土桥面铺装实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
高速公路
一级公路
其他公路
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
厚度（mm）
+10，-5
水准仪：以同桥面板产生相同挠度变形的点为基准点，测量桥面铺装施工前后相对高差：长度不大于l00m每车道测3处，每增加100m每车道增加2处
3
平整度
σ（mm）
≤1.32
≤2.0
平整度仪: 全桥每车道连续检测， 每100m计算σ、IRI
IRI(m/km)
≤2.2
≤3.3
最大间隙h（mm）
≤3
≤5
3m直尺:半幅车道板带每200m测2处×5尺
4
横坡（％）
±0.15
±0.25
水准仪：长度不大于200m时测5个断面， 每增加100m增加l个断面
5
抗滑构造深度（mm）
0.7～1.1
0.5～1.0
铺砂法：长度不大于200m时测5处， 每增加100m增加l处
注：1.表中σ为平整度仪测定的标准差；IRI为国际平整度指数；h为3m直尺与面层的最大间隙。
2.小桥（中桥视情况）可并入路面进行试验。
外观质量
1）与路缘石、护栏等结构构件衔接处，水泥混凝土铺装应无宽度超过0.3mm的裂缝。
2）其他应符合本标准第7.2.3、第7.3.3条的规定。
表8.12.5-1 支座垫石实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1△
混凝土强度（MPa）
在合格标准内
按附录D检查
2
轴线偏位（mm）
≤5
全站仪、尺量：测支座垫石纵、横方向，抽査50%
3
断面尺寸（mm）
±5
尺量：测1个断面，抽査50％
4△
顶面高程（mm）
±2
水准仪：测中心及四角
顶面高差（mm）
垫石边长
≤50
