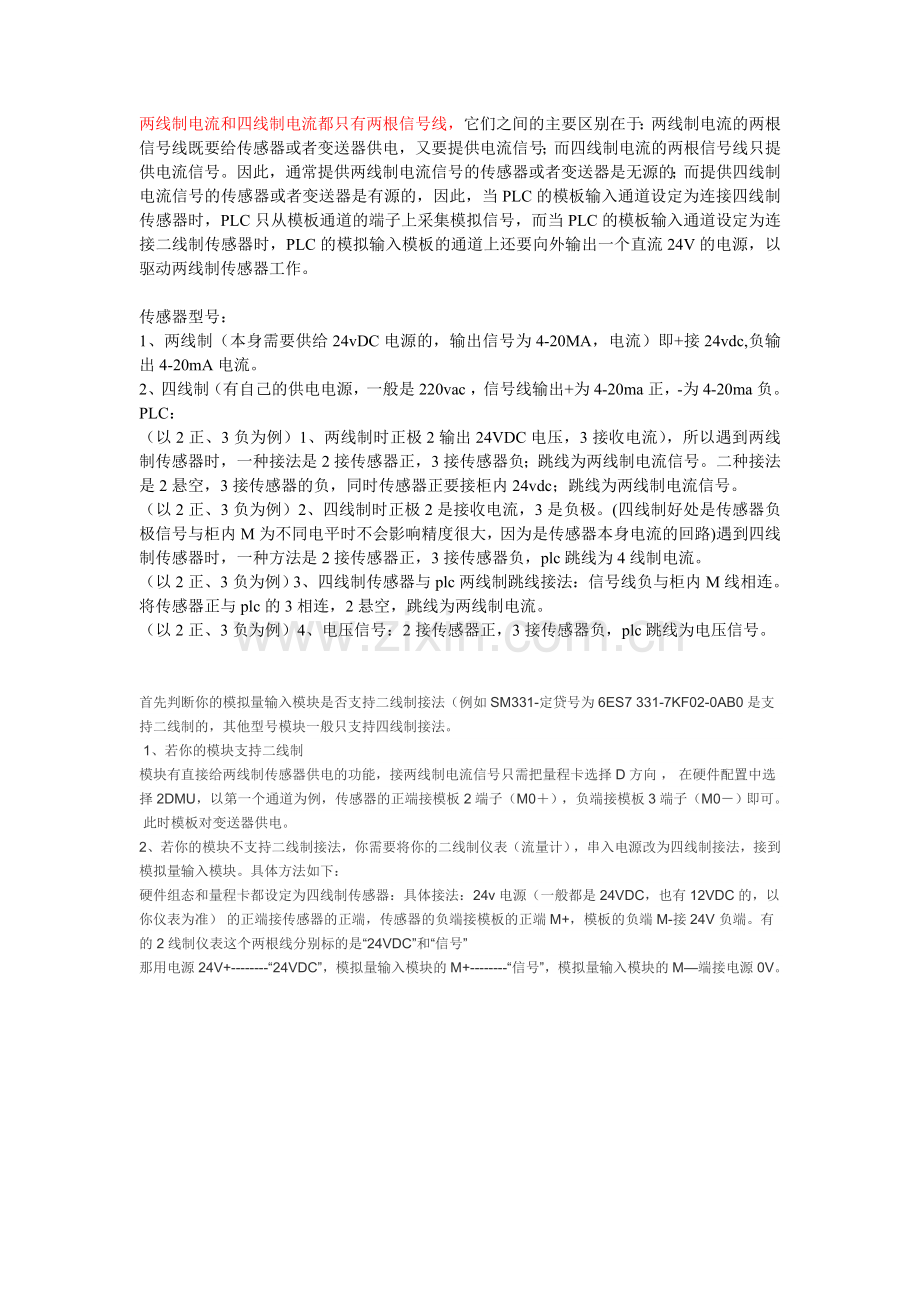

西门子模拟量输入模块SM331接线方法总结.doc

两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。 传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。 2、四线制（有自己的供电电源，一般是220vac，信号线输出+为4-20ma正，-为4-20ma负。 PLC： （以2正、3负为例）1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。 （以2正、3负为例）2、四线制时正极2是接收电流，3是负极。(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。 （以2正、3负为例）3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。将传感器正与plc的3相连，2悬空，跳线为两线制电流。 （以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。首先判断你的模拟量输入模块是否支持二线制接法（例如SM331-定贷号为6ES7331-7KF02-0AB0是支持二线制的，其他型号模块一般只支持四线制接法。1、若你的模块支持二线制模块有直接给两线制传感器供电的功能，接两线制电流信号只需把量程卡选择D方向，在硬件配置中选择2DMU，以第一个通道为例，传感器的正端接模板2端子（M0），负端接模板3端子（M0）即可。此时模板对变送器供电。2、若你的模块不支持二线制接法，你需要将你的二线制仪表（流量计），串入电源改为四线制接法，接到模拟量输入模块。具体方法如下：硬件组态和量程卡都设定为四线制传感器：具体接法：24v电源（一般都是24VDC，也有12VDC的，以你仪表为准）的正端接传感器的正端，传感器的负端接模板的正端M+，模板的负端M-接24V负端。有的2线制仪表这个两根线分别标的是“24VDC”和“信号”那用电源24V+-“24VDC”，模拟量输入模块的M+-“信号”，模拟量输入模块的M端接电源0V。
