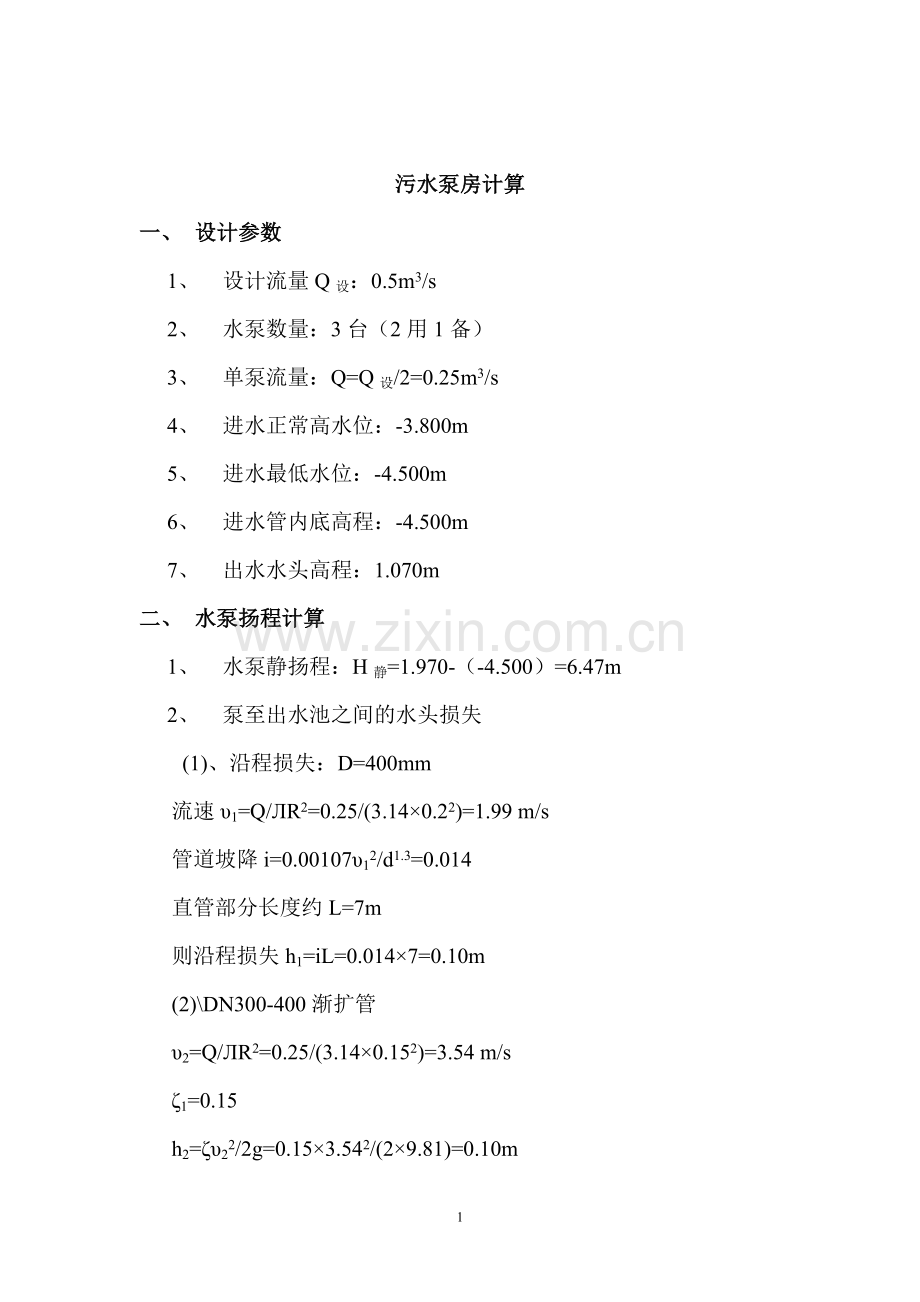

污水泵房计算
一、 设计参数
1、 设计流量Q设：0.5m3/s
2、 水泵数量：3台（2用1备）
3、 单泵流量：Q=Q设/2=0.25m3/s
4、 进水正常高水位：-3.800m
5、 进水最低水位：-4.500m
6、 进水管内底高程：-4.500m
7、 出水水头高程：1.070m
二、 水泵扬程计算
1、 水泵静扬程：H静=1.970-（-4.500）=6.47m
2、 泵至出水池之间的水头损失
(1)、沿程损失：D=400mm
流速υ1=Q/ЛR2=0.25/(3.14×0.22)=1.99 m/s
管道坡降i=0.00107υ12/d1.3=0.014
直管部分长度约L=7m
则沿程损失h1=iL=0.014×7=0.10m
(2)\DN300-400渐扩管
υ2=Q/ЛR2=0.25/(3.14×0.152)=3.54 m/s
ζ1=0.15
h2=ζυ22/2g=0.15×3.542/(2×9.81)=0.10m

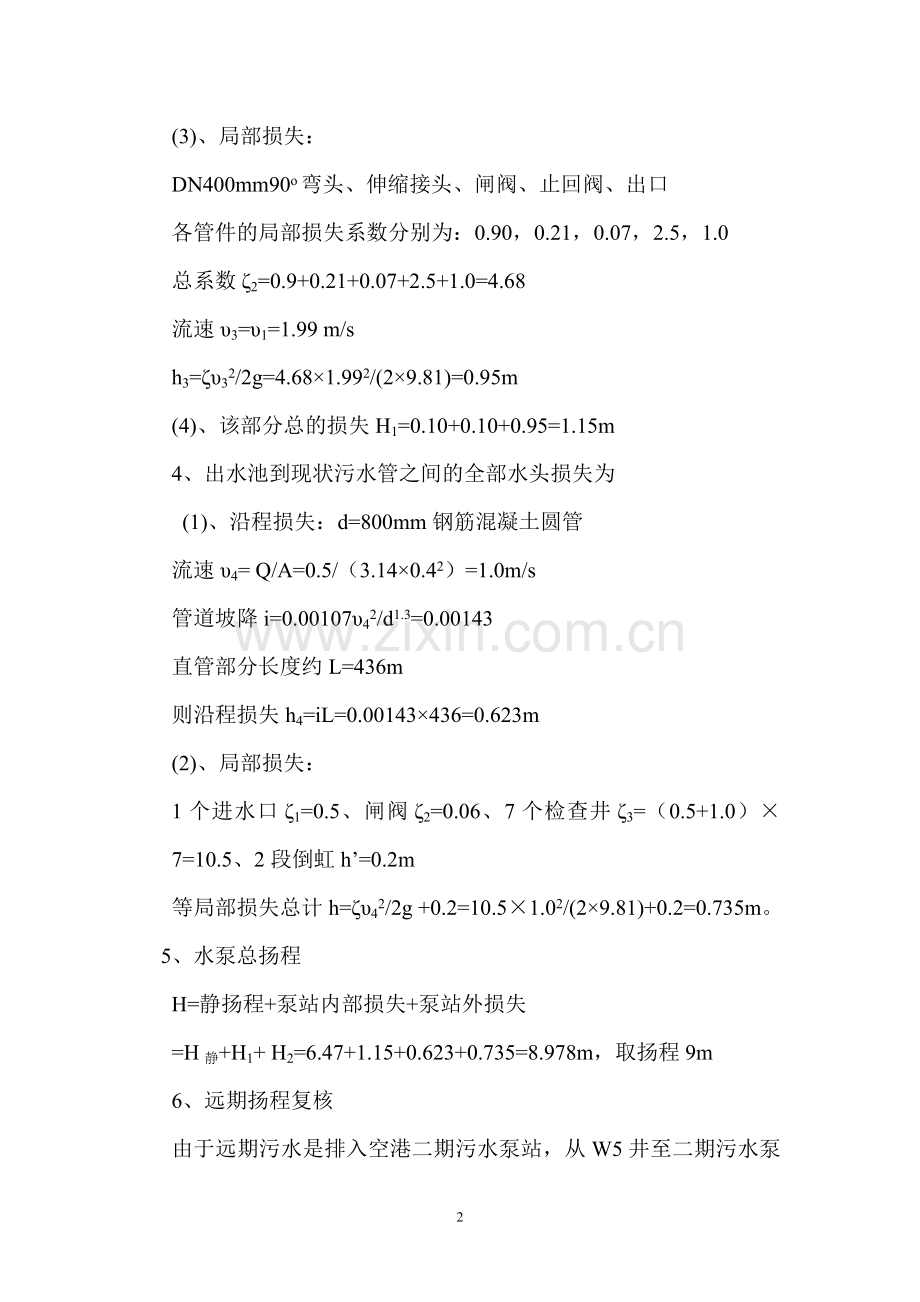

(3)、局部损失：
DN400mm90o弯头、伸缩接头、闸阀、止回阀、出口
各管件的局部损失系数分别为：0.90，0.21，0.07，2.5，1.0
总系数ζ2=0.9+0.21+0.07+2.5+1.0=4.68
流速υ3=υ1=1.99 m/s
h3=ζυ32/2g=4.68×1.992/(2×9.81)=0.95m
(4)、该部分总的损失H1=0.10+0.10+0.95=1.15m
4、出水池到现状污水管之间的全部水头损失为
(1)、沿程损失：d=800mm钢筋混凝土圆管
流速υ4= Q/A=0.5/（3.14×0.42）=1.0m/s
管道坡降i=0.00107υ42/d1.3=0.00143
直管部分长度约L=436m
则沿程损失h4=iL=0.00143×436=0.623m
(2)、局部损失：
1个进水口ζ1=0.5、闸阀ζ2=0.06、7个检查井ζ3=（0.5+1.0）×7=10.5、2段倒虹h’=0.2m
等局部损失总计h=ζυ42/2g +0.2=10.5×1.02/(2×9.81)+0.2=0.735m。
5、水泵总扬程
H=静扬程+泵站内部损失+泵站外损失
=H静+H1+ H2=6.47+1.15+0.623+0.735=8.978m，取扬程9m
6、远期扬程复核
由于远期污水是排入空港二期污水泵站，从W5井至二期污水泵站之间采用d1000混凝土管道，总长为2500m，重力流向二期污水泵站。坡度取0.001，起点管内底高为1.04m，则到泵站处的管底为-1.46m,而二期污水泵站的进水管内底高程为-2.9m，所以能够靠重力流向二期污水泵站，所以，远期的扬程也为9米。
7、出水池最大水位涌高
出水d800管道长约L=436m
出水池面积A=6×9=54m2
出水总管断面积a=ЛR2=3.14×0.42=0.5 m2
YM=Q（L/Aag）1/2=0.5×（436/（54×0.5×9.81））1/2=0.64m
涌高最大高程：
Z=消能井设计水位+最大涌高+泵站外损失=1.97+0.64+0.623+0.735=3.414m。
压力出水池顶板所受压力为：压力出水池最大涌高高程为顶板的压力高程即3.968m，设计取5.0m。
三、 泵型选择
根据扬程和流量，泵各参数如下：(南京南蓝-WQ潜水排污泵)
型号
数量
流量
扬程
转速
配套功率
WQ900-7.4-30
台
m3/s
m
r/min
KW
3
0.25
9.0
970
37

格栅计算
一、 设计参数
流量Q=0.5m3/s
过栅流速v=0.6m/s
栅前水深H=1.2m
栅条宽度S=10mm=0.01m
栅条间隙b=20mm=0.02m
安装角度a=70°
二、 计算
栅条个数n=Q(sina)1/2/(bhv)
=0.5×(sin70°) 1/2/(0.02×1.2×0.6)
=34个
本工程设计采用1台格栅，则格栅宽度为:
B=s(n-1)+bn’=0.01×(34-1)+0.02×34=1.01m
取阻塞系数0.75，则实际格栅宽度B=1.01÷0.75=1.34m
设计取1.4m。则栅槽宽度为1.5米。

5

闸门计算
一、 设计参数
流量Q=0.5m3/s
过闸流速v=0.8m/s
二、 计算
闸门面积S=Q/v=0.5/0.8=0.625 m2
本工程设计采用1台方闸门，闸门尺寸为：
B=S1/2=0.79m，设计取1.0m。

集水池有效容积复核
一、 设计参数
集水池面积S=118m2
有效水深H=0.7m
最大泵流量Q=0.25m3/s
二、 复核
有效容积V=SH=118×0.7=82.6m3
最大泵5min流量的容积为V’=0.25×5×60=75 m3
V＞V’，所以满足要求。
