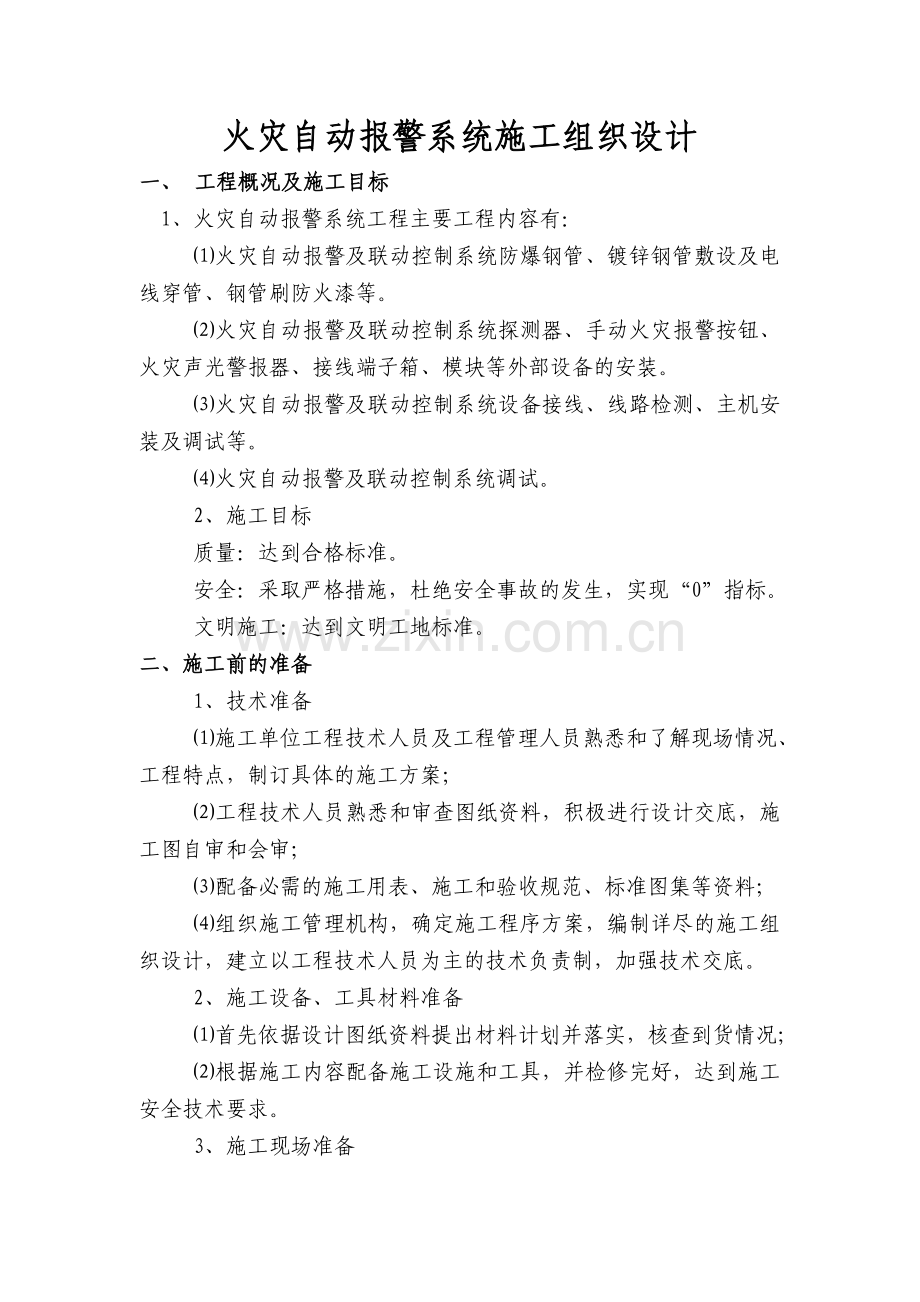

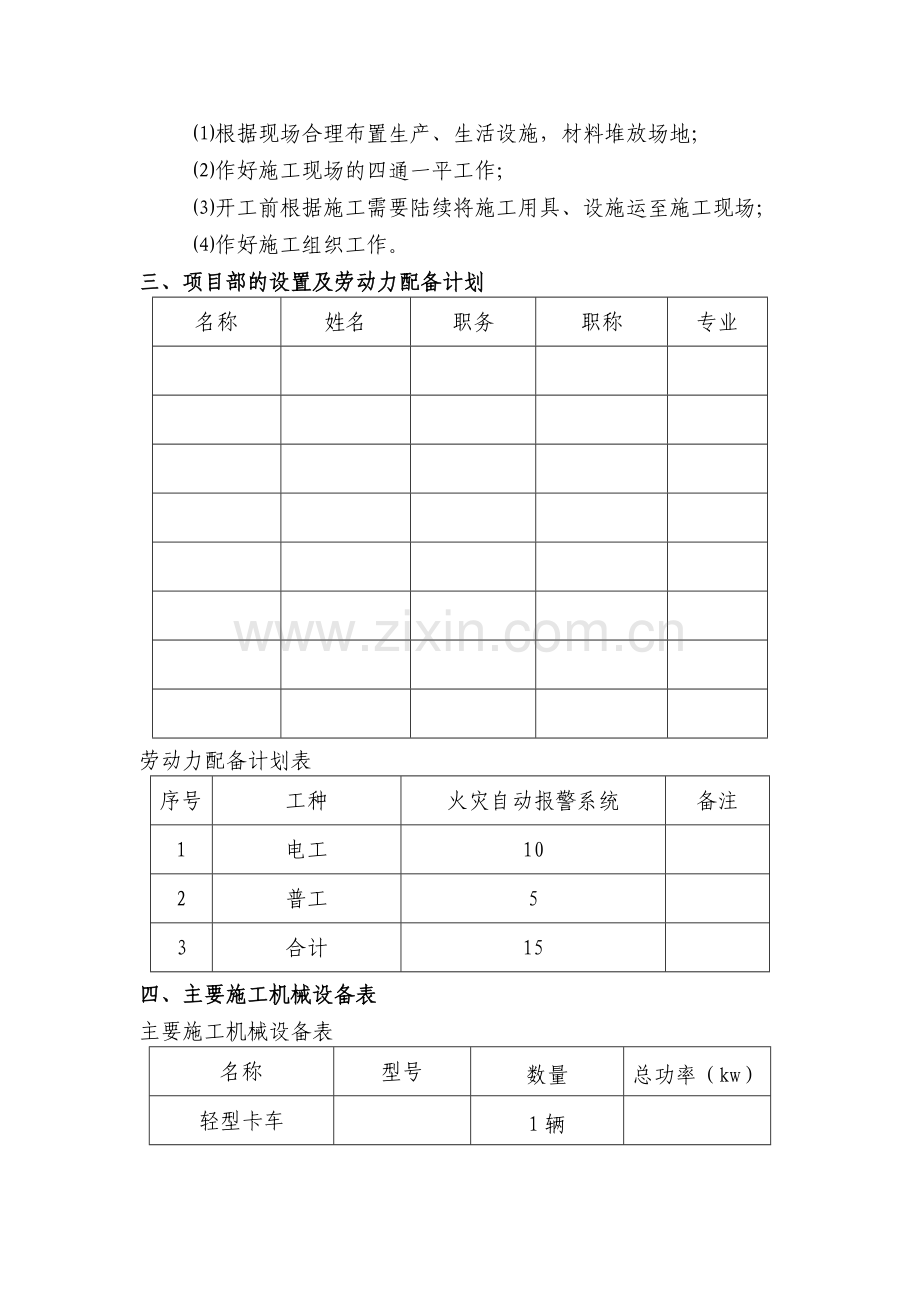

火灾自动报警系统施工组织设计一、 工程概况及施工目标 1、火灾自动报警系统工程主要工程内容有：火灾自动报警及联动控制系统防爆钢管、镀锌钢管敷设及电线穿管、钢管刷防火漆等。火灾自动报警及联动控制系统探测器、手动火灾报警按钮、火灾声光警报器、接线端子箱、模块等外部设备的安装。火灾自动报警及联动控制系统设备接线、线路检测、主机安装及调试等。火灾自动报警及联动控制系统调试。2、施工目标质量：达到合格标准。安全：采取严格措施，杜绝安全事故的发生，实现“0”指标。文明施工：达到文明工地标准。二、施工前的准备 1、技术准备 施工单位工程技术人员及工程管理人员熟悉和了解现场情况、工程特点，制订具体的施工方案； 工程技术人员熟悉和审查图纸资料，积极进行设计交底，施工图自审和会审； 配备必需的施工用表、施工和验收规范、标准图集等资料； 组织施工管理机构，确定施工程序方案，编制详尽的施工组织设计，建立以工程技术人员为主的技术负责制，加强技术交底。 2、施工设备、工具材料准备 首先依据设计图纸资料提出材料计划并落实，核查到货情况； 根据施工内容配备施工设施和工具，并检修完好，达到施工安全技术要求。 3、施工现场准备 根据现场合理布置生产、生活设施，材料堆放场地； 作好施工现场的四通一平工作； 开工前根据施工需要陆续将施工用具、设施运至施工现场； 作好施工组织工作。三、项目部的设置及劳动力配备计划名称姓名职务职称专业劳动力配备计划表序号工种火灾自动报警系统备注1电工102普工53合计15四、主要施工机械设备表主要施工机械设备表名称型号数量总功率（kw）轻型卡车1辆消防综合检测仪GXJ-21套工程钻孔机WGZ-1201台2.0切割机J3G-400B1台3.0接地电阻测试仪ZC29B-21台兆欧表ZC25-31个万用表UT1003个对讲机ZB-78005部各式电动工具1批博士电动提升机1台五、工程质量保证措施1、组织机构：在施工过程中运用全面质量管理的方法成立以项目经理为组长，项目技术负责人为副组长的质量管理小组，一手抓管理，一手抓质量，进行质量控制，达到预期的目的。2、建立岗位质量责任制：项目经理：对工程中的材料质量，工程质量负全面责任并负负责正常施工所需材料设备、劳动力等的组织。技术负责人：对施工技术负责，认真进行技术交底，贯彻质量标准，对工程质量全面负责。质量负责人：主管好整个单位工程所有分部分项工程的质量检查和监督。经常检查单位工程的技术资料，对所进场材料的质量负责，组织各分部分项工程的验收工作。质检员：对班组的质量负责，认真进行质量的检查监督，并定期向上一级质检员进行质量、进度汇报。3、质量管理工作制度：掌握工人的技术水平，定期进行岗位技术及职业道德培训，做到固工宜人。原材料、成品、半成品进场要有产品合格证。施工前认真进行技术交底，多时进行审批后，及时贯彻到全体施工人员，施工中做好自检、互检、交接检工作。坚决贯彻工序的质量控制，严守工艺规程，及时检验工序活动效果的质量，合理设置工序质量控制点。4、施工质量措施工程施工前应配备工程要求的规范、图籍。施工前技术交底中交代工程结构、形状、尺寸及施工工艺、质量要求等。机械选择得当，坚持定岗定人，持证上岗。施工前认真贯彻施工组织设计及技术交底制度。六、确保安全的技术组织措施1、安全管理制度建立健全各工种的安全责任制；建立安全定期检查制度，坚持查思想、查隐患、重纪律；坚持执行“四不”要求；制订安全保卫防火制度。2、安全技术措施及注意事项施工前首先对全体参加施工人员进行安全教育，并贯彻安全措施，提高施工人员安全意识。开工前，应准备好施工所用各种安全用具，同时对电气设备起重工具等进行仔细检查，保证性能良好、安全可靠。设备、材料运输要装车合理、固定牢靠，沿途应根据情况缓速慢行，并有专人监护，严防碰撞他物，物倒车斜，碰伤人员和设备。施工中要随时检查安全用具，及时排除安全隐患，严禁“三违”。进入施工现场要戴安全帽，登高作业要穿防滑鞋，系好安全带，严禁酒后作业。高空作业上下传递工具、材料时要用绳系牢，严禁抛掷，高空放置工具、材料要平稳，严防掉下伤人和损坏工具、材料。梯子严禁缺档垫高使用，使用时要放稳靠牢，高空作业时下面要有人监护。临时用电设施要可靠接地，禁用铜线等导线代替保险丝，严禁带电作业，所用电器用具要有专人负责，确保安全可靠。七、文明施工、环境保护保证措施。坚持文明施工、树立公司的良好形象，服从甲方的统一管理，同时采取以下措施：1、建立文明施工责任制，实行每月组织一次检查评比制度；2、施工现场用保持有条理，干一处清一处，做到工完料尽。3、施工用的破布、油漆等要合理妥善处理，严禁乱扔、乱放。4、施工人员在工地期间不准喝酒打架等。八、火灾自动报警系统和消防联动系统工程施工及调试方案 施工阶段划分 火灾自动报警系统和消防联动系统工程分三个施工阶段：在土建工程施工时，预埋砌体线管、接线盒（箱）；土建施工作业完成后架设线管、线槽，进行系统配线和验线；室内装饰工程接近结束后，安装系统组件、设备；最后进行系统联检调试。1、 线管暗敷1.1施工顺序施工准备管路敷设线盒（箱）固定验通清扫。1.2施工方法 在砌体内敷设线管，首先按设计图加工管子长度，配合瓦工施工，做好接线盒（箱）内、分线盒等孔（洞）的预留。在距盒（箱）的位置约300mm处，预留出进入盒（箱）的长度，将管子甩在预留孔外，端头堵好，待稳住盒（箱）时一管一孔的穿入盒（箱）。敷设管路时，应尽量减少弯曲。线管敷在砼内时，在钢筋绑扎过程中预埋线管及盒。并用扎丝将管子绑在钢筋上扎牢，混凝土及墙内立管不许有接头，管子入盒时，盒外侧套螺母，内侧装护口。在管路较长，弯头较多的管段内，预留引线钢丝。暗敷铁管，必须使用镀锌钢管。管子与分线盒（箱）之间连接，采用丝扣连接，套丝后将管口端面和内壁毛刺清理光滑。必须折弯时，采用弯管器折弯。管子弯曲半径不小于管子直径的倍。 管子经过建筑物伸缩缝时，装设补偿盒。管路清扫先用钢丝绑抹布清理，再用0.25Mpa的压缩空气吹扫、清扫干净后，向管内吹入滑石粉，在管子端部安上护套。2、 线管明敷2.1施工顺序现场测量定位划线施工准备支吊架安装线管敷设线盒（箱）固定连接处铜导线连接验通清扫防火漆刷涂2.2施工方法管子走向与建筑物呈水平或垂直敷设，沿墙壁或柱子敷设时用管卡固定，吊敷时用支吊架固定，接线盒两端及弯头处用管卡固定。钢管之间采用螺纹连接，且连接处采用铜导线连接，管子弯曲半径不小于管子直径的倍。清除毛刺，验通清扫，刷涂防火漆。3、 线槽敷设3.1施工顺序施工准备定位划线安装槽板整理清扫连接处铜导线连接刷涂防火漆。3.2施工方法首先察看清理施工现场，选择最佳路径，此作业完成后，进行定位划线。线的走向与建筑物线条保持横平竖直。定位划线完成后，装置卡具。线槽的直线段每隔1.5m设置吊点或支点，在线槽接头处、距线盒（箱）0.2m处、线槽走向改变或转角处设吊点或支点，在经过建筑物变形缝处装设补偿盒。槽板安装前先进行筛选，对变形的进行矫正整理，直线拼接紧密，转角连接采用成品弯头。槽板安装作业完成后，进行整理，矫正，清除毛刺、杂物，盖板验槽，连接处用4mm2铜质导线两侧锡焊连接。4、 系统配线4.1施工顺序 施工准备穿线接头连接绝缘恢复连通检验绝缘检验标识标记检验5、 系统配线1.1施工顺序 施工准备穿线接头连接绝缘恢复连通检验绝缘检验标识标记检验1.2施工要求1.2.1不同电压、不同电流类别的线路，不能穿在一根线管内或线槽的同一槽孔内。1.2.2探测器的“+”为红线，“-”为蓝线，其余根据不同用途采用其它颜色区分，相同用途的导线颜色应一致。1.2.3导线在管内或线槽内，不允许有接头或扭接，导线的接头，在接线盒内焊接或用端子连接。绝缘恢复必须使用防水胶带外套绝缘管。1.2.4每回路的导线对地绝缘电阻不小于20M.1.2.5穿入管内的导线必须平行，不能互相缠绕。1.3施工方法 检验导线阻值、绝缘值、电压等级及外观。多股导线入管，平行束合，沿管路水平方向展开，将引线钢丝由管子一端送向另一端，把导线绑在引线上，穿引导线入管，一端拉，一端送。导线就位后作连通和绝缘检验，套线号、做标记，此作业完成后，进行分线，接头连接，绝缘恢复，全系统连通后，再作绝缘检验，标记检验。6、系统组件安装：6.1火灾探测器安装 6.1.1施工顺序施工准备定位划线安装底座接线探测器安装套防尘罩6.1.2安装要求检验探测器外观上有无腐蚀、剥落、起泡现象，文字和标志符号是否清晰可见，与设计型号是否相符；底座安装牢固，不得有明显松动；导线与底座必须用接线端子连接；探测器0.5m内不得有遮挡物，至墙壁、梁边及顶棚多叶送风口不得小于0.5m；安装最大倾斜角不得大于45；探测器确认灯的安装方向，使人员便于观察。6.2手动火灾报警按钮6.2.1施工顺序 施工准备清理底座焊接线端子安装按钮检验6.2.2安装要求组件外观完整，有明显的标志；安装牢固，不得倾斜；安装在距离地面1.5m处的墙面上；在一个防火分区内任何位置，安装步行距离不应大于30m。6.3火灾声光警报器6.3.1施工顺序 施工准备清理底座焊接线端子安装警报器检验6.3.2安装要求组件外观完整，有明显的标志；安装牢固，不得倾斜；每个防火分区至少应设一个，其位置宜设在各楼层走道靠近楼梯出口处。6.4模块6.4.1施工顺序 施工准备清理底座焊接线端子安装模块检验6.4.2安装要求组件外观完整，有明显的标志；安装牢固，不得倾斜；模块安装的位置宜在控制设备的附近，便于检查，根据现场实际情况进行安装。 6.5火灾自动报警器及联动控制柜安装 安装要求6.5.1安装尺寸 当设备布置成单列时，其正面操作距离不小于1.5m，双列布置时，不小于2m，设备后面检修通道，不小于1m；在墙面安装时，其底边距离地面的高度不小于1.5m，且操作方便；在值班人员经常工作的一面，留有3m的空间。6.5.2盘柜配线 配线清晰整齐、避免交叉、捆扎成捆、并固定牢固、端子板不受外界应力；电缆安装和所配导线的端部均标注编号，编号与图纸符合，字迹清晰、不易褪色；端子板的每个接线端子，其接线不得超过两根； 电缆和导线， 留有不小于20mm的余量；导线引入线穿线后，在进线管处做封堵处理；不同电压、不同电流类别的端子，分开，并有明显的标志。 6.5.3电源及接地保护 设置主电源和直流备用电源；主电源一定要采用消防电源，并要作明显的标志；在消防电源引入时，要避免使用中间接头，直接与设备相连接。 直流备用电源，宜选用电压为24V的消防专用蓄电池，并进行三次充电。 接地线应采用铜芯绝缘导线或电缆，其线芯截面积不小于16mm2； 工作接地线和保护接地线分开设置；接地线引入点，应有明显、永久的接地标志。6.6系统调试6.6.1一般要求系统调试，在建筑内装修和系统施工结束后进行；系统调试负责人由项目技术负责人担任，参加调试的人员应职责明确，并注意按照调试程序进行；调试需用的设备平面布置图、系统图、安装图、接线图、设计变更图、隐蔽工程记录、安装测试记录及相关技术资料应准备齐全。6.6.2调试前准备 系统调试前，按设计要求检验设备的规格、型号、数量、及备品备件等；依据有关国家消防施工及验收规范的要求，对施工质量进行检查，对施工中出现的问题要会同有关人员进行解决，并作文字记录；6.6.3系统调试探测器调试使用专用的消防检测仪器，对进行编码过的探测器进行逐个检测，其动作及位置显示应准确无误。手动火灾报警按钮调试人为按下编码按钮，动作及位置显示应准确无误。 火灾自动报警器调试 火灾报警功能调试：模拟一个火灾信号，当报警器接到探测器或其它报警触发元件传来的火灾信号时，能发出声、光及联动控制信号。 故障报警功能调试：模拟一个探测器、报警器或系统传输故障信号，报警器能发出声、光故障报警信号。 报警优先及记忆调试：将模拟火灾信号和故障信号，同时送入报警器，优先发声、光火灾信号，并将信号显示或打印出来。 电源调试 将备用蓄电池关闭，然后模拟电网电压波动，将电压分别调至187v和242v，查看系统是否能够继续正常工作； 将主电源关闭，应能自动切换至备用蓄电池上，将主电源恢复时，能自动切换至主电源供电，并能自动对备用蓄电池进行充电； 由备用蓄电池对系统进行供电，在系统正常检测下工作1h后，应能够在系统最大负载条件下连续工作30min。 联动控制调试 模拟一个火灾信号，当联动控制器收到火灾信号时，被联动控制的对象要达到以下控制要求： 控制消防水泵启动，并显示水泵的工作状态，当火灾信号没有取消时，消防水泵不能停止； 发出控制信号，开启雨淋阀或电动阀，并接收其返回信号。
