MHz射频微波同轴环形器.docx

关键字：射频环形器、同轴环形器、微波环形器、环形器
环行器是一个有单向传输特性的三端口器件，它表明器件从 1 到 2，从 2 到 3 和从 3 到 1 是导通的，反过来信号从2到1，从3到2和从1到3是隔离的。改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器。环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，广泛应用于广播通信系统、自然灾害应急系统、地对空通信系统、船用雷达通信系统等领域。
440-470MHz频段同轴环形器目前我们的方案有两个尺寸可定制，指标参数如下：
Model Number（型号）
UIYCC4550A
Frequency Range（频率范围）
440-470 MHz
Insertion Loss（插入损耗）
0.25 dB Max
Isolation（隔离度）
25 dB Min
VSWR（驻波比）
1.15:1 Max
Forward Power（通过功率）
300 W
Reverse Power（反射功率）
300 W
Impedance（阻抗）
50 Ohms Nominal
Temperature Range（温度范围）
-30 ~ +70°C
ConnectorType(连接形式)
N, SMA
Dimension（尺寸大小）
45×50×24 MM
Model Number（型号）
UIYCC3538A
Frequency Range（频率范围）
440-470 MHz
Insertion Loss（插入损耗）
0.3 dB Max
Isolation（隔离度）
23 dB Min
VSWR（驻波比）
1.2:1 Max
Forward Power（通过功率）
300 W
Reverse Power（反射功率）
300 W
Impedance（阻抗）
50 Ohms Nominal
Temperature Range（温度范围）
-30 ~ +70°C
ConnectorType(连接形式)
N, SMA
Dimension（尺寸大小）
35×38×15 MM
以上两个表，我们也不难看出，以上两个尺寸同轴环形器相比较，各有优势，尺寸大的指标性能相对比较好，而UIYCC3538A环形器则具体体积小，价格比较便宜等特点。

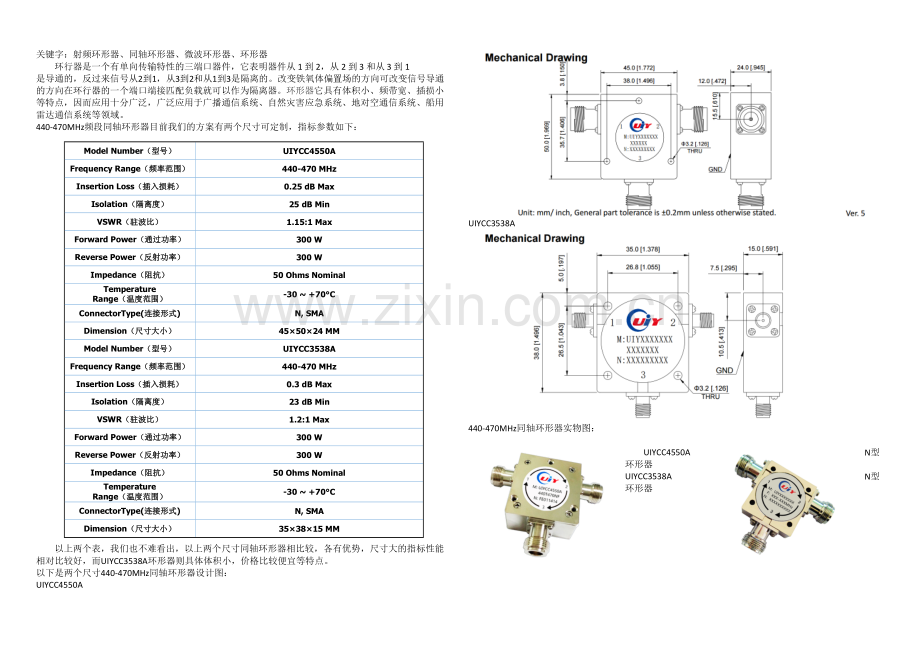

以下是两个尺寸440-470MHz同轴环形器设计图：
UIYCC4550A

UIYCC3538A

440-470MHz同轴环形器实物图：

UIYCC4550A N型环形器 UIYCC3538A N型环形器

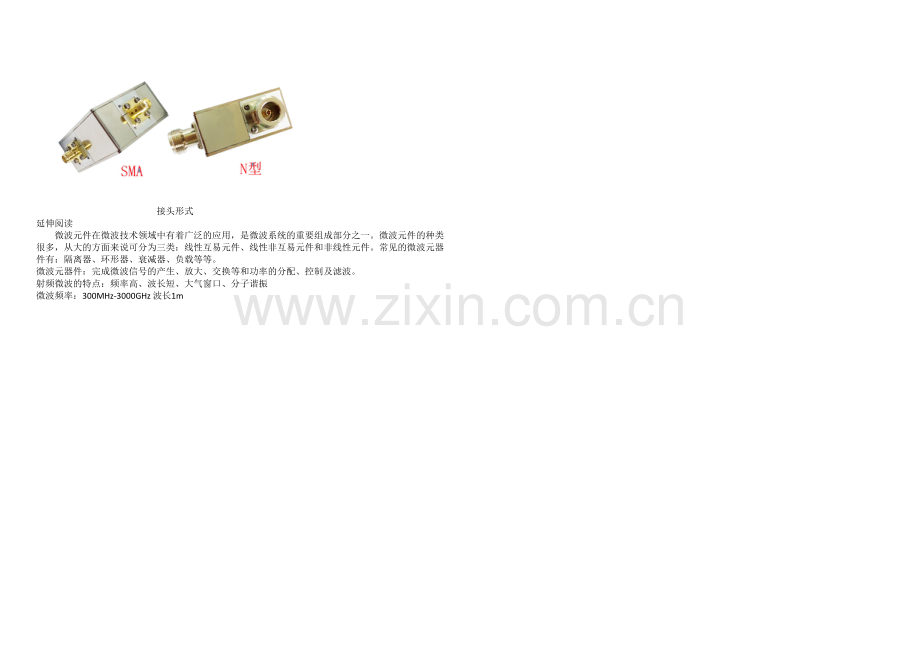

接头形式
延伸阅读
微波元件在微波技术领域中有着广泛的应用，是微波系统的重要组成部分之一。微波元件的种类很多，从大的方面来说可分为三类：线性互易元件、线性非互易元件和非线性元件。常见的微波元器件有：隔离器、环形器、衰减器、负载等等。
微波元器件：完成微波信号的产生、放大、交换等和功率的分配、控制及滤波。
射频微波的特点：频率高、波长短、大气窗口、分子谐振
微波频率：300MHz-3000GHz 波长1m
