主变安装傍站记录.doc

主变压器本体安装监理旁站记录表（S）
（控制类型：S，检查方式：S/R）
工程名称：110kV科维输变电工程 编号：BD- XXB- 001
日期：2015-01-06
气候：晴
工程地点：科维站配电装置楼主变室
旁站监理的部位或工序：#1主变本体就位
旁站监理开始时间：14：00
旁站监理结束时间：17：30
施工情况：1.现场施工人员 7 人，分工 2组 。施工负责人、质检员、安全员 3人 ， 10人均 持证上岗。主变压器运输人员或厂家技术人员进入施工现场，施工方应与其每天签订安全生产协议，并进行安全交底。
2.水准仪 1 个，并已向监理项目部报审，且在有效期内。
3.主变压器进入施工现场前，施工方配合运输方就主变行驶路线进行确认，并提出相应的须注意事项。
4.主变压器就位前，再次对照图纸核查预埋件、基础高差符合设计规范要求。
5.本体就位安全、可靠。
6.强制性条文执行情况详见《强制性条文执行检查记录表》。
监理情况：1.检查作业指导书 1 份，编号： BDDQ-ZW-01 。
2.检查安全施工作业票 1 份，编号： BDDQ-ZW-01-01 。
3.参加施工项目部对主变运输人员、厂家技术人员的安全交底。
4.本变压器为带油运输；就位后检查主变冲击记录仪：0.5g，
5.就位后本体接地导通良好，牢靠。
6.主变压器本体安装前后有关数据详见 《主变本体安装检查表》（表S011）。
发现问题：无

处理意见：无
处理结果： 无
施工单位质检员(签字)：

年 月 日
旁站监理人员(签字)：

2015年 1 月 6 日

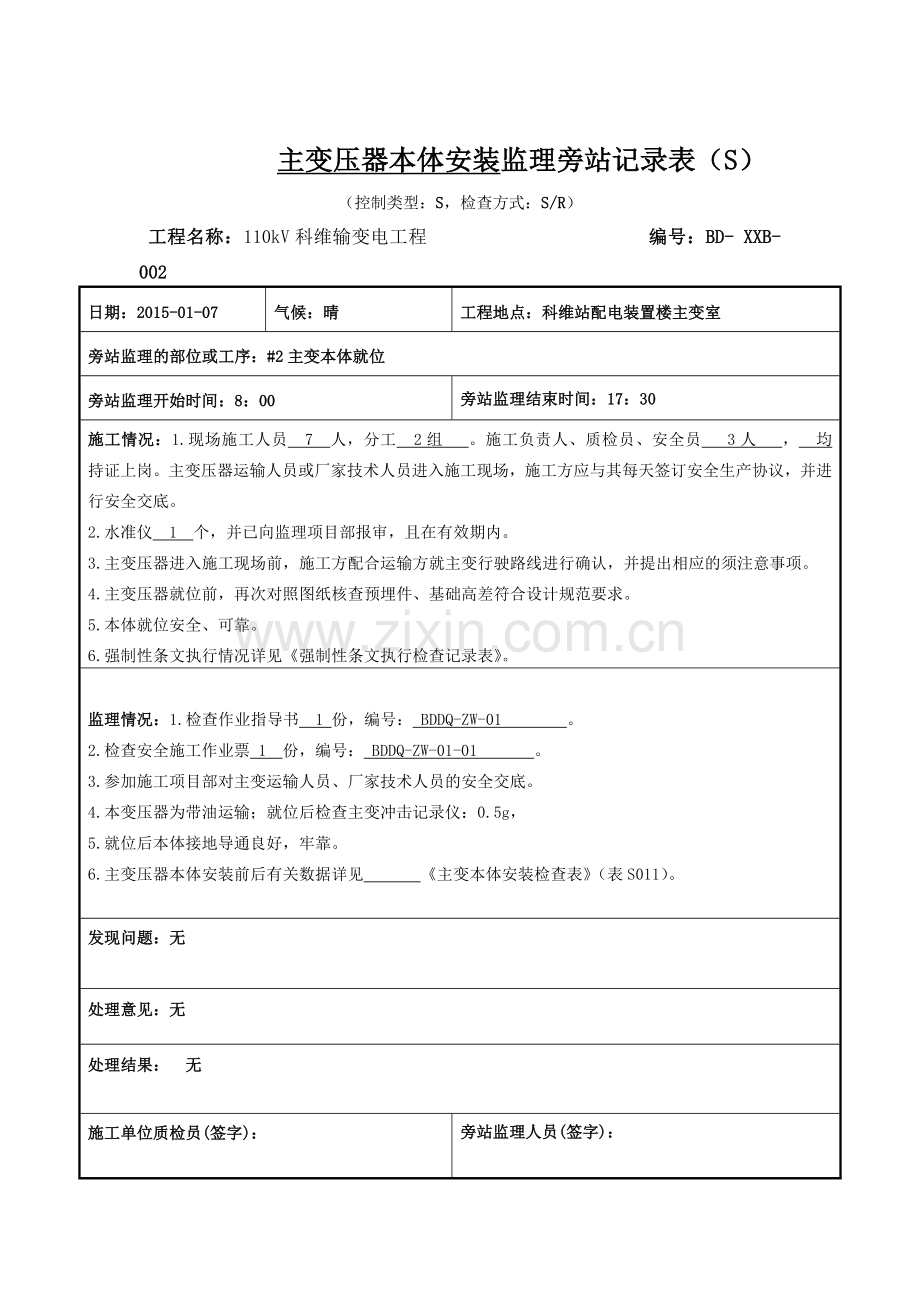

主变压器本体安装监理旁站记录表（S）
（控制类型：S，检查方式：S/R）
工程名称：110kV科维输变电工程 编号：BD- XXB- 002
日期：2015-01-07
气候：晴
工程地点：科维站配电装置楼主变室
旁站监理的部位或工序：#2主变本体就位
旁站监理开始时间：8：00
旁站监理结束时间：17：30
施工情况：1.现场施工人员 7 人，分工 2组 。施工负责人、质检员、安全员 3人 ， 均 持证上岗。主变压器运输人员或厂家技术人员进入施工现场，施工方应与其每天签订安全生产协议，并进行安全交底。
2.水准仪 1 个，并已向监理项目部报审，且在有效期内。
3.主变压器进入施工现场前，施工方配合运输方就主变行驶路线进行确认，并提出相应的须注意事项。
4.主变压器就位前，再次对照图纸核查预埋件、基础高差符合设计规范要求。
5.本体就位安全、可靠。
6.强制性条文执行情况详见《强制性条文执行检查记录表》。
监理情况：1.检查作业指导书 1 份，编号： BDDQ-ZW-01 。
2.检查安全施工作业票 1 份，编号： BDDQ-ZW-01-01 。
3.参加施工项目部对主变运输人员、厂家技术人员的安全交底。
4.本变压器为带油运输；就位后检查主变冲击记录仪：0.5g，
5.就位后本体接地导通良好，牢靠。
6.主变压器本体安装前后有关数据详见 《主变本体安装检查表》（表S011）。
发现问题：无

处理意见：无
处理结果： 无
施工单位质检员(签字)：

年 月 日
旁站监理人员(签字)：

2015年 1 月 7 日

主变压器器身检查监理旁站记录表（S）
（控制类型：S，检查方式：S/R）
工程名称：110kV科维输变电工程 编号：BD-XXB-003
日期：2015-1-15
气候：晴
工程地点：科维站配电装置楼主变室
旁站监理的部位或工序： #1主变套管安装
旁站监理开始时间：8：30
旁站监理结束时间：11：30
施工情况：1.现场施工人员 8 人，分工 2组 。施工负责人、质检员、安全员 3 人 ， 11 人 持证上岗。厂家技术人员进入施工现场，施工方应与其每天签订安全生产协议，并进行安全交底。
2.绝缘电阻表、万用表、力矩板手、温湿度计、专用工作服、手电筒、相机配备齐全，并进行登记。
3、进入主变内检查，厂家技术人员应自带氧气分析表，保证内部含氧量＞18%，方准入内检查。
4、检查紧固件、引线的包扎、绝缘的包扎、内部接线。
6.强制性条文执行情况详见《强制性条文执行检查记录表》。
监理情况：1.检查作业指导书 1 份，编号： BDDQ-ZW-01 。
2.检查安全施工作业票 1 份，编号： BDDQ-ZW-01 -01 。
3.确认当日天气不下雨，空气湿度：45%。
4.检查器身内部含氧量：18.7%，并持续通风
5.携带入内的工具均有登记，检查完毕并进行清点、核对，确保无遗漏。
6.坚固件、引线、绝缘的包扎良好、无破损；内部接线完整、无脱落。
7.器身露空时间：3h。
8.主变压器器身检查有关数据详见 《主变压器器身检查检查表》（表S012）。
发现问题：无

处理意见：无

处理结果：无

施工单位质检员(签字)：
年 月 日
旁站监理人员(签字)：
2015 年 1 月 15 日
模板7

主变压器器身检查监理旁站记录表（S）
（控制类型：S，检查方式：S/R）
工程名称：110kV科维输变电工程 编号：BD-XXB-004
日期：2015-1-17
气候：晴
工程地点：科维站配电装置楼主变室
旁站监理的部位或工序： #2主变套管安装
旁站监理开始时间：8：30
旁站监理结束时间：11：30
施工情况：1.现场施工人员 8 人，分工 2组 。施工负责人、质检员、安全员 3 人 ， 11 人 持证上岗。厂家技术人员进入施工现场，施工方应与其每天签订安全生产协议，并进行安全交底。
2.绝缘电阻表、万用表、力矩板手、温湿度计、专用工作服、手电筒、相机配备齐全，并进行登记。
3、进入主变内检查，厂家技术人员应自带氧气分析表，保证内部含氧量＞18%，方准入内检查。
4、检查紧固件、引线的包扎、绝缘的包扎、内部接线。
6.强制性条文执行情况详见《强制性条文执行检查记录表》。
监理情况：1.检查作业指导书 1 份，编号： BDDQ-ZW-01 。
2.检查安全施工作业票 1 份，编号： BDDQ-ZW-01 -01 。
3.确认当日天气不下雨，空气湿度：45%。
4.检查器身内部含氧量：18.7%，并持续通风
5.携带入内的工具均有登记，检查完毕并进行清点、核对，确保无遗漏。
6.坚固件、引线、绝缘的包扎良好、无破损；内部接线完整、无脱落。
7.器身露空时间：3h。
8.主变压器器身检查有关数据详见 《主变压器器身检查检查表》（表S012）。
发现问题：无

处理意见：无

处理结果：无

施工单位质检员(签字)：
年 月 日
旁站监理人员(签字)：
2015 年 1 月 17 日
模板7

主变注油及密封性检查监理旁站记录表（S）
（控制类型：S，检查方式：S/R）
工程名称：110kV科维输变电工程 编号：BD-XXB-005
日期：2015-1-25、26
气候：晴
工程地点：科维站配电装置楼主变室
旁站监理的部位或工序： #1主变
旁站监理开始时间：8：00
旁站监理结束时间：17：30
施工情况：1.现场施工人员 3 人，分工 1组 。施工负责人、质检员、安全员 3 人 ， 6人 持证上岗。
2.真空滤油机、真空泵、抽真空注油软管、大油罐已到位。
3.真空滤油机、真空泵均已做好接地措施，抽真空注油软管，内有铁芯，导通良好。
4.施工场地已配备足够、有效的灭火器材。
5.现场安排专人值班。
6.强制性条文执行情况详见《强制性条文执行检查记录表》 。
监理情况：1.检查作业指导书 1 份，编号：BDDQ-ZW-01 。
2.检查安全施工作业票 1 份，编号： BDDQ-ZW-01-01 。
3.油温61℃。
4.注油速度：95L/min。
5.注油时间：7.5h；注油接近箱顶位置：115mm。
6.热油循环时间：48h；热油静置时间：48h
7.整体密封试验良好。
6.主变注油及密封性检查详见 《主变注油及密封性检查检查表》。
发现问题：无

处理意见：无

处理结果：无

施工单位质检员(签字)：
年 月 日
旁站监理人员(签字)：
2015 年 1 月 26 日

主变注油及密封性检查监理旁站记录表（S）
（控制类型：S，检查方式：S/R）
工程名称：110kV科维输变电工程 编号：BD-XXB-006
日期：2015-1-27、28
气候：晴
工程地点：科维站配电装置楼主变室
旁站监理的部位或工序： #2主变
旁站监理开始时间：8：00
旁站监理结束时间：17：30
施工情况：1.现场施工人员 3 人，分工 1组 。施工负责人、质检员、安全员 3 人 ， 6人 持证上岗。
2.真空滤油机、真空泵、抽真空注油软管、大油罐已到位。
3.真空滤油机、真空泵均已做好接地措施，抽真空注油软管，内有铁芯，导通良好。
4.施工场地已配备足够、有效的灭火器材。
5.现场安排专人值班。
6.强制性条文执行情况详见《强制性条文执行检查记录表》 。
监理情况：1.检查作业指导书 1 份，编号：BDDQ-ZW-01 。
2.检查安全施工作业票 1 份，编号： BDDQ-ZW-01-01 。
3.油温61℃。
4.注油速度：95L/min。
5.注油时间：7.5h；注油接近箱顶位置：115mm。
6.热油循环时间：48h；热油静置时间：48h
7.整体密封试验良好。
6.主变注油及密封性检查详见 《主变注油及密封性检查检查表》。
发现问题：无

处理意见：无

处理结果：无

施工单位质检员(签字)：
年 月 日
旁站监理人员(签字)：
2015 年 1 月 28 日
