《机械基础》模拟试题含答案.pdf

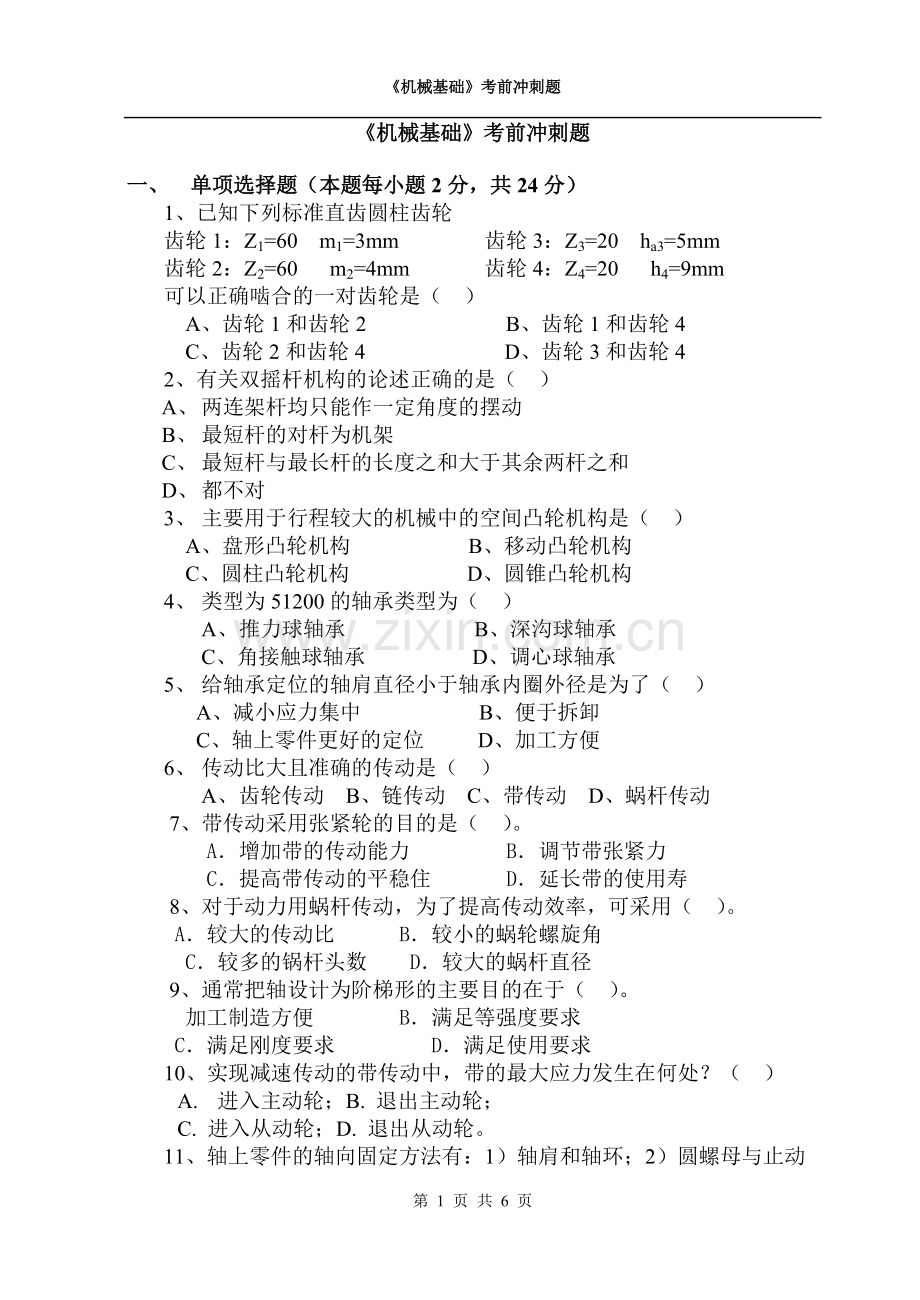

机械基础机械基础考前冲刺题考前冲刺题第 1 页 共 6 页机械基础机械基础考前冲刺题考前冲刺题一、一、单项选择题（本题每小题单项选择题（本题每小题 2 分，共分，共 24 分）分）1、已知下列标准直齿圆柱齿轮齿轮 1：Z1=60 m1=3mm 齿轮 3：Z3=20 ha3=5mm齿轮 2：Z2=60 m2=4mm 齿轮 4：Z4=20 h4=9mm可以正确啮合的一对齿轮是（）A、齿轮 1 和齿轮 2 B、齿轮 1 和齿轮 4C、齿轮 2 和齿轮 4 D、齿轮 3 和齿轮 42、有关双摇杆机构的论述正确的是（）A、两连架杆均只能作一定角度的摆动B、最短杆的对杆为机架C、最短杆与最长杆的长度之和大于其余两杆之和D、都不对3、主要用于行程较大的机械中的空间凸轮机构是（）A、盘形凸轮机构 B、移动凸轮机构C、圆柱凸轮机构 D、圆锥凸轮机构4、类型为 51200 的轴承类型为（）A、推力球轴承 B、深沟球轴承 C、角接触球轴承 D、调心球轴承5、给轴承定位的轴肩直径小于轴承内圈外径是为了（）A、减小应力集中 B、便于拆卸C、轴上零件更好的定位 D、加工方便6、传动比大且准确的传动是（）A、齿轮传动 B、链传动 C、带传动 D、蜗杆传动7、带传动采用张紧轮的目的是（）。A增加带的传动能力 B调节带张紧力 C提高带传动的平稳住 D延长带的使用寿8、对于动力用蜗杆传动，为了提高传动效率，可采用（）。A较大的传动比 B较小的蜗轮螺旋角 C较多的锅杆头数 D较大的蜗杆直径9、通常把轴设计为阶梯形的主要目的在于（）。加工制造方便 B满足等强度要求C满足刚度要求 D满足使用要求10、实现减速传动的带传动中，带的最大应力发生在何处？（）A.进入主动轮；B.退出主动轮；C.进入从动轮；D.退出从动轮。11、轴上零件的轴向固定方法有：1）轴肩和轴环；2）圆螺母与止动机械基础机械基础考前冲刺题考前冲刺题第 2 页 共 6 页垫圈；3）套筒；4）轴端挡圈和圆锥面；5）弹性挡圈、紧定螺钉或销钉等。当轴向力较大时，可采用几种方法？（）A.2 种；B.3 种；C.4 种；D.5 种。12、为了提高齿轮传动的齿面接触强度，下列哪一条措施有效？（）A.分度圆直径不变条件下增大模数；B.增大小齿轮分度圆直径；C.分度圆直径不变条件下增加齿数；D.减少齿数。二、二、作图题（本题共作图题（本题共 3 个小题，共个小题，共 26 分）分）1、补漏线（6 分）2、由两视图画第三视图（10 分）3、分析视图，并把主视图画成全剖视图（10 分）机械基础机械基础考前冲刺题考前冲刺题第 3 页 共 6 页三、计算题（本题共计算题（本题共 2 小题，共小题，共 50 分）分）1、已知大齿轮的模数 m=2 mm，齿数 Z2=38，两齿轮的中心距a=55mm,试计算大小齿轮的分度圆、齿顶圆、齿根圆、基圆的直径，并补全下列直齿圆柱齿轮的啮合图。2、如图所示，已知轮系中各齿轮齿数分别为Z1=Z2=15，Z3=25，Z4=15，Z5=30，Z6=2，Z7=60，轮鼓 8 直径D=200mm,齿轮 1 转速为 n1=1200rmin,转向如图所示。该轮系是什么轮系？用箭头标出各齿轮转向及重物的移动方向；求重物移动速度的大小。机械基础机械基础考前冲刺题考前冲刺题第 4 页 共 6 页 3、图示铰链四杆机构中，已知各构件长度mm40lAB，mm80lCD，mm120lAD。若以 AD 为机架，则：该机构是否存在曲柄？如果存在，则哪个构件为曲柄？机构是什么类型？机械基础机械基础考前冲刺题考前冲刺题第 5 页 共 6 页一、C ACAB DBCDA CB二、三、1.答案：a=m(Z1Z2)/2=55Z1=55Z2=5538=17d1=mZ1=217=34mmda1=m(Z12)=219=38mmdf1=m(Z12.5)=214.5=29mmdb=mZ1cos20=2170.94=32mm机械基础机械基础考前冲刺题考前冲刺题第 6 页 共 6 页2.答案：（1）该轮系为定轴轮系；（2）各齿轮转向及重物移动方向如图所示。（3）i12=(Z3Z5Z7)/(Z1Z4Z6)=(253060)/(15152)=100n8=n1/i12=1200/100=12重物的移动速度为：v8=n8D=123.140.2=7.536m/min 3.解：解：存在曲柄；AB 是曲柄；是曲柄摇杆机构。
