PVC人造革工厂生产实习总结.doc

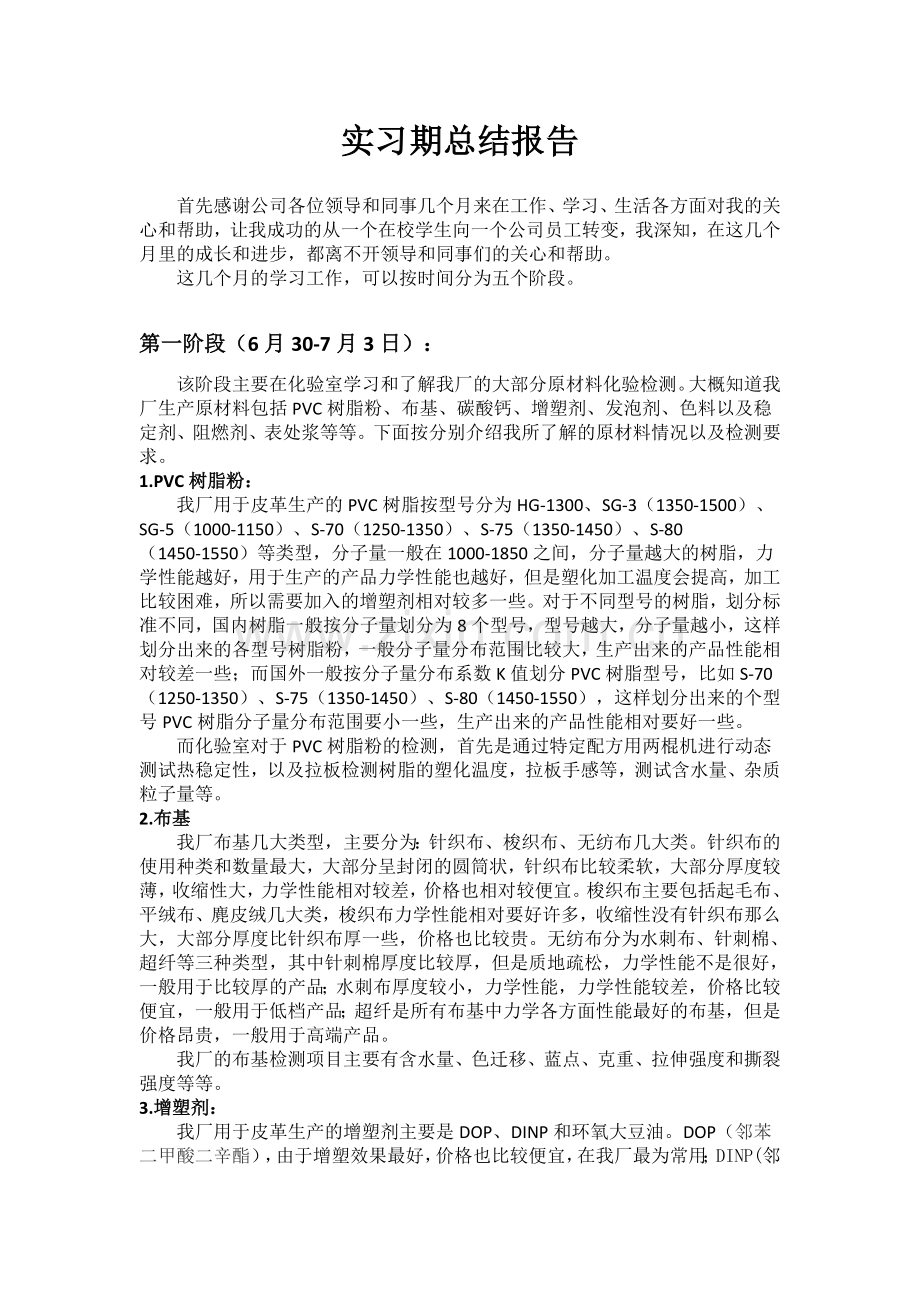

实习期总结报告

首先感谢公司各位领导和同事几个月来在工作、学习、生活各方面对我的关心和帮助，让我成功的从一个在校学生向一个公司员工转变，我深知，在这几个月里的成长和进步，都离不开领导和同事们的关心和帮助。
这几个月的学习工作，可以按时间分为五个阶段。

第一阶段（6月30-7月3日）：
该阶段主要在化验室学习和了解我厂的大部分原材料化验检测。大概知道我厂生产原材料包括PVC树脂粉、布基、碳酸钙、增塑剂、发泡剂、色料以及稳定剂、阻燃剂、表处浆等等。下面按分别介绍我所了解的原材料情况以及检测要求。
1. PVC树脂粉：
我厂用于皮革生产的PVC树脂按型号分为HG-1300、SG-3（1350-1500）、SG-5（1000-1150）、S-70（1250-1350）、S-75（1350-1450）、S-80（1450-1550）等类型，分子量一般在1000-1850之间，分子量越大的树脂，力学性能越好，用于生产的产品力学性能也越好，但是塑化加工温度会提高，加工比较困难，所以需要加入的增塑剂相对较多一些。对于不同型号的树脂，划分标准不同，国内树脂一般按分子量划分为8个型号，型号越大，分子量越小，这样划分出来的各型号树脂粉，一般分子量分布范围比较大，生产出来的产品性能相对较差一些；而国外一般按分子量分布系数K值划分PVC树脂型号，比如S-70（1250-1350）、S-75（1350-1450）、S-80（1450-1550），这样划分出来的个型号PVC树脂分子量分布范围要小一些，生产出来的产品性能相对要好一些。
而化验室对于PVC树脂粉的检测，首先是通过特定配方用两棍机进行动态测试热稳定性，以及拉板检测树脂的塑化温度，拉板手感等，测试含水量、杂质粒子量等。
2. 布基
我厂布基几大类型，主要分为：针织布、梭织布、无纺布几大类。针织布的使用种类和数量最大，大部分呈封闭的圆筒状，针织布比较柔软，大部分厚度较薄，收缩性大，力学性能相对较差，价格也相对较便宜。梭织布主要包括起毛布、平绒布、麂皮绒几大类，梭织布力学性能相对要好许多，收缩性没有针织布那么大，大部分厚度比针织布厚一些，价格也比较贵。无纺布分为水刺布、针刺棉、超纤等三种类型，其中针刺棉厚度比较厚，但是质地疏松，力学性能不是很好，一般用于比较厚的产品；水刺布厚度较小，力学性能，力学性能较差，价格比较便宜，一般用于低档产品；超纤是所有布基中力学各方面性能最好的布基，但是价格昂贵，一般用于高端产品。
我厂的布基检测项目主要有含水量、色迁移、蓝点、克重、拉伸强度和撕裂强度等等。
3. 增塑剂：

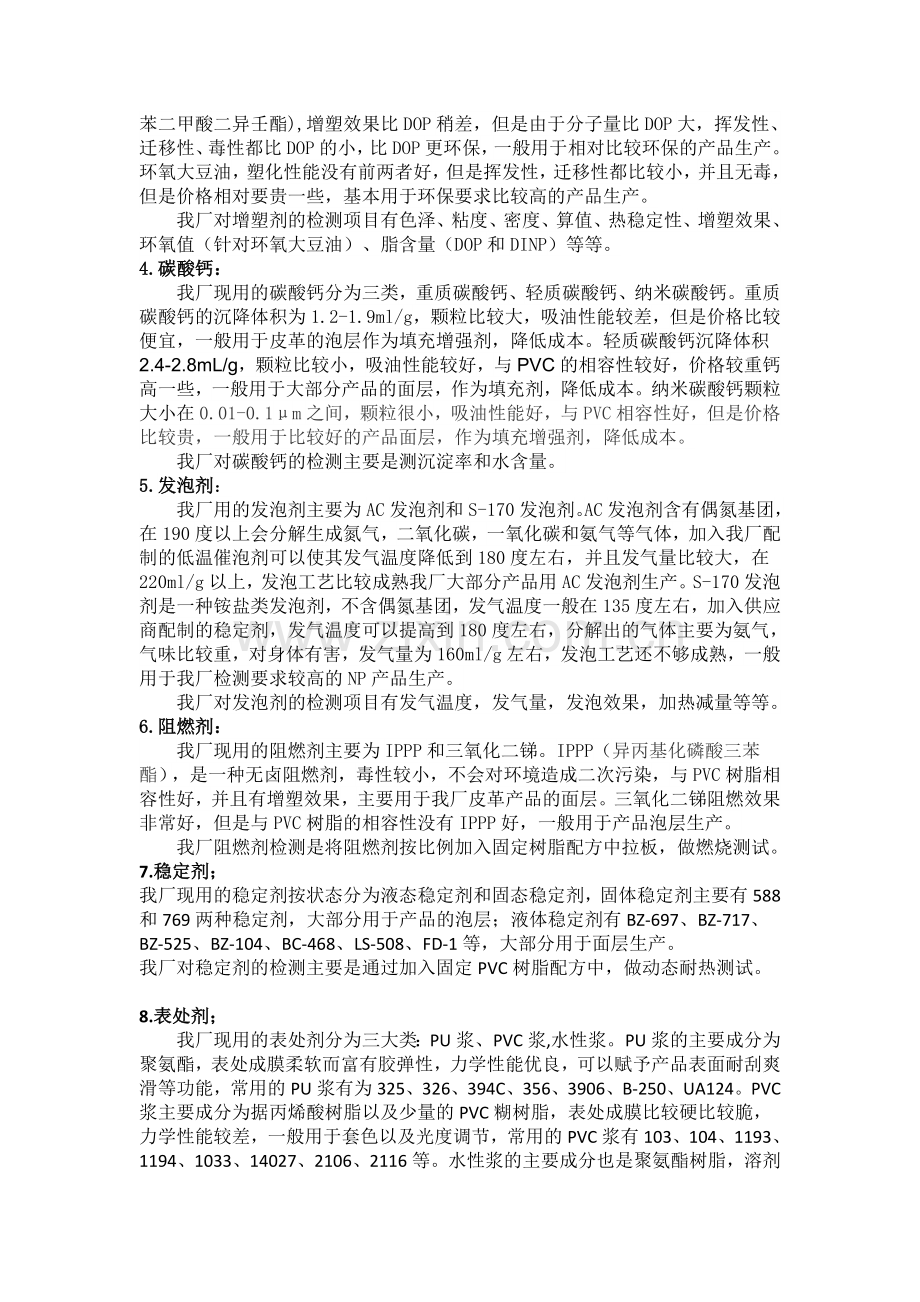

我厂用于皮革生产的增塑剂主要是DOP、DINP和环氧大豆油。DOP（邻苯二甲酸二辛酯），由于增塑效果最好，价格也比较便宜，在我厂最为常用；DINP(邻苯二甲酸二异壬酯),增塑效果比DOP稍差，但是由于分子量比DOP大，挥发性、迁移性、毒性都比DOP的小，比DOP更环保，一般用于相对比较环保的产品生产。环氧大豆油，塑化性能没有前两者好，但是挥发性，迁移性都比较小，并且无毒，但是价格相对要贵一些，基本用于环保要求比较高的产品生产。
我厂对增塑剂的检测项目有色泽、粘度、密度、算值、热稳定性、增塑效果、环氧值（针对环氧大豆油）、脂含量（DOP和DINP）等等。
4.碳酸钙：
我厂现用的碳酸钙分为三类，重质碳酸钙、轻质碳酸钙、纳米碳酸钙。重质碳酸钙的沉降体积为1.2-1.9ml/ g，颗粒比较大，吸油性能较差，但是价格比较便宜，一般用于皮革的泡层作为填充增强剂，降低成本。轻质碳酸钙沉降体积2.4-2.8mL/g，颗粒比较小，吸油性能较好，与PVC的相容性较好，价格较重钙高一些，一般用于大部分产品的面层，作为填充剂，降低成本。纳米碳酸钙颗粒大小在0.01-0.1μm之间，颗粒很小，吸油性能好，与PVC相容性好，但是价格比较贵，一般用于比较好的产品面层，作为填充增强剂，降低成本。
我厂对碳酸钙的检测主要是测沉淀率和水含量。
5.发泡剂：
我厂用的发泡剂主要为AC发泡剂和S-170发泡剂。AC发泡剂含有偶氮基团，在190度以上会分解生成氮气，二氧化碳，一氧化碳和氨气等气体，加入我厂配制的低温催泡剂可以使其发气温度降低到180度左右，并且发气量比较大，在220ml/g以上，发泡工艺比较成熟我厂大部分产品用AC发泡剂生产。S-170发泡剂是一种铵盐类发泡剂，不含偶氮基团，发气温度一般在135度左右，加入供应商配制的稳定剂，发气温度可以提高到180度左右，分解出的气体主要为氨气，气味比较重，对身体有害，发气量为160ml/g左右，发泡工艺还不够成熟，一般用于我厂检测要求较高的NP产品生产。
我厂对发泡剂的检测项目有发气温度，发气量，发泡效果，加热减量等等。
6. 阻燃剂：
我厂现用的阻燃剂主要为IPPP和三氧化二锑。IPPP（异丙基化磷酸三苯酯），是一种无卤阻燃剂，毒性较小，不会对环境造成二次污染，与PVC树脂相容性好，并且有增塑效果，主要用于我厂皮革产品的面层。三氧化二锑阻燃效果非常好，但是与PVC树脂的相容性没有IPPP好，一般用于产品泡层生产。
我厂阻燃剂检测是将阻燃剂按比例加入固定树脂配方中拉板，做燃烧测试。
7. 稳定剂；
我厂现用的稳定剂按状态分为液态稳定剂和固态稳定剂，固体稳定剂主要有588和769两种稳定剂，大部分用于产品的泡层；液体稳定剂有BZ-697、BZ-717、BZ-525、BZ-104、BC-468、LS-508、FD-1等，大部分用于面层生产。
我厂对稳定剂的检测主要是通过加入固定PVC树脂配方中，做动态耐热测试。

8. 表处剂；
我厂现用的表处剂分为三大类：PU浆、PVC浆,水性浆。PU浆的主要成分为聚氨酯，表处成膜柔软而富有胶弹性，力学性能优良，可以赋予产品表面耐刮爽滑等功能，常用的PU浆有为325、326、394C、356、3906、B-250、UA124。PVC浆主要成分为据丙烯酸树脂以及少量的PVC糊树脂，表处成膜比较硬比较脆，力学性能较差，一般用于套色以及光度调节，常用的PVC浆有103、104、1193、1194、1033、14027、2106、2116等。水性浆的主要成分也是聚氨酯树脂，溶剂为水，水性浆环保无污染，也可以赋予产品表面耐刮爽滑等功能，但是价格比较高，一般用于比较环保的产品生产。
我厂表处剂的检测项目有固含、粘度、耐磨、粘连、折白、耐热等。
二、第二阶段（7月3日-7月11日）：
该阶段在车间现场学习，按工序分为五个部分
2.1第一部分：开布
通过两天的学习，开布的作用主要是为了将布基理平定型，固定布边，通过上浆增加布基与泡层的贴合力，使布基在压延贴胶时更容易。
（1）开布浆类型及使用要求：
开布使用的边浆也分为PU浆、水性浆和PVC浆三类。
PU浆的主要成分是聚氨酯树脂，质软胶弹性性好，粘合力强，一般用于剥离强度高的产品开布生产，生产出的产品剥离强度在1.5kgf以上，最高可以达到4.3kgf。剥离强度主要决定因素是浆的粘度和上浆量，对于剥离要求高的产品，PU浆粘度很大，上浆量也很大，上浆时比较软的布基容易卷边或者脱针，上浆过程中浆槽两端的浆会由于上浆轮旋转的离心力而流出浆槽，速度越快，离心力就越大，流出的浆就越多，所以生产速度不能太快。PU浆在生产过程中一定要保持干净无污染，浆槽和轮具也需要清洗干净，以免造成浆点等问题。PU浆的溶剂主要为乙酸乙酯等有机溶剂，所以对有色布基的颜料可能有溶解作用，所以生产时尽量先生产白色和浅色的布基，再生产深色布基，这样可以避免布基颜料对浅色布基的污染。PU浆溶剂易挥发干燥，一般开布温度在120度到140度。
PVC浆的主要成分是PVC糊树脂，用DOP混合，干燥后质硬且脆，粘合力较差，一般用于剥离强度较差的产品，剥离强度在1.0-1.2kgf。PVC浆粘度比PU浆粘度小许多，开布速度比PU浆高，一般在40-60m/min,温度也需要高一些，一般在130度到150度。但是由于PVC浆中的PVC糊树脂与DOP混合并没有完全溶解在DOP中，所以生产出来的浆并不如PU浆稳定，存在许多小颗粒，可能会造成浆点等现象，所以在使用时必须过滤，并且保证干净无污染。
水性开布浆主要成分是水性糊树脂，干燥后质硬且脆，胶弹性比PVC浆好一点，粘合力不大，价格相对较高，一般用于有环保要求但剥离强度要求不高的产品生产，剥离强度1.2-1.8kgf左右。水性浆由于用水作为溶剂，烘干温度较高，一般在140-170度，速度不能太快，一般在50m/min以下。
开布边浆，主要用于针织布固边定型。分为无色边浆和杂色边浆，无色边浆不加入套印生产剩下的杂浆，纯度高，凝固性好，并且比较稳定，对布浆的颜色污染小，一般用于要求比较高的针织布固边定型。杂色边浆则是在无色边浆的原材料基础上，加入套印生产剩下的杂浆，所以该浆，纯度差，成分多，干燥固定稳定性相对较差，会在布基上布浆时，溶于开布将溶剂，从而可能会对开布浆造成一定程度的颜色污染，影响浆布质量，无色边浆用于要求不高的针织布开布固边定型。
（2）布基类型与开布要求：
针织布的使用种类和数量最大，一部分针织布不需要上浆（不上浆产品剥离强度都比较差，一般在0.8-1.0kgf），一部分针织布需要上PVC糊性浆，也有一些需要上PU浆。针织布开布生产速度都比较快，一般在40-60m/min，开布温度根据上浆类型和上浆量来调整。但是几乎所有的针织布都是封闭的，大部分需要用切刀开边，针织布比较柔软，收缩性大，需要用杂色或者无色边浆定型固定布边，以利于布基上针定型。并且在开布过程中，开布宽度不可宽余要求宽度，也不可窄于要求宽度，过宽，则会使布基纵向收缩，降低开布长度，增加布基成本；过窄，则会给压延等后续工序带来困难，影响最终产品宽度。
梭织布大部分用于中档到高档产品，大部分都需要上水性浆或者PU浆，提高产品剥离强度。
无纺布中针刺棉和超纤用于中高档产品，对剥离强度要求较高，大部分需要上PU浆或者水性浆，而水刺布用于低端产品性能要求不高，一般不上浆或者上PVC浆。
（3） 上浆轮具与上浆量控制情况
开布所用的轮具一般为30目和40目，上浆量较大的用30轮具，上浆两小的用40目轮具。
上浆量控制一般通过换轮具、调节刮刀松紧程度、调节开布与上浆轮速比来改变。
2.2第二部分：压延
压延主要分为高搅、密炼机、开炼机1、挤出机、开炼机2、压延贴胶、收卷等工序。
（1） 高搅
主要将PVC树脂粉、钙粉和DOP等主要原料充分混合均匀，三者在高速搅拌条件下升温至80度以上，达到PVC的玻璃化转变温度，PVC分子开始出现松弛，链段开始活动，DOP分子大量进入PVC分子团中，达到吸油的目的，形成干燥而富有弹性的PVC树脂粉，这些树脂粉在搅拌作用下，充分与钙粉混匀，将钙粉有效的包裹起来，所以从高搅里出来的物料为均匀二有弹性的粉体。
高搅加料时称料必须准确，先加入树脂粉和一部分DOP搅拌一段时间，再加入钙粉搅拌，最后加入剩下的DOP搅拌至物料变成有弹性的干燥粉体停止。钙粉的加入时间以及总的搅拌时间根据配方而定，配方不同，搅拌时间就不同，对于油份高的配方，搅拌时间短一些，油份低的配方搅拌时间需要长一些。搅拌时间要合理，不可太短，否则混合不均匀，吸油不充分，容易结团，不易清料；搅拌时间过长，搅拌过度，物料升温过高，部分PVC提前塑化，也容易造成结团，粘机不易下料等问题。
（2）密炼机：
高搅下来的物料，需要通过密炼机进行初步塑化，在这一过程中，加入物料所需的色料以及回料等一起塑化。物料在密炼机高压密闭、高速搅拌条件下，迅速升温至120度以上，在这个温度下，PVC分子间的作用力减小，分子链开始大量移动，PVC粉原有的大分子团开始分裂为更小的分子团，DOP进一步进入PVC小分团中甚至分子链之间，溶胀小分子团，进一步减少PVC分子间的作用力，PVC进一步塑化，并与钙粉等其它物料进一步混合，形成富有弹性、容易成型、不粘炉体的、柔软的块状结构。
密炼机塑化过程中，需要加入色料和AC发泡剂以及回料等，所以每个配方生产转换时，应该尽量将机内的物料清除干净，并且在排产安排时，尽量安排浅色产品先生产，深色产品后生产，减小余料对生产造成颜色污染。对于不同配方，密炼塑化的时间也不同，对于油份多钙粉少的产品，时间短一点，油份少钙粉多的产品，时间长一点，但是时间必须充足，不然塑化不充分，给后面的工序加工带来很大困难，并且影响最终产品的力学性能，时间也不宜过长，否则出现超塑化，物料进入粘流态，容易粘机，造成清机困难。
（3）开炼机一：
密炼机之后，物料进入开炼机一，开炼机温度更高，DOP在高温和双辊剪切力的作用下，更加均匀的进入PVC分子链之间，PVC分子间作用力更小，由高弹态逐步进入粘流态，呈现出来的弹性和流动性更好，并且PVC和其他物料进一步混合更均匀，使物料流动性更好，物料开始出现分子取向，有了一定的拉升力学性能。
开炼机工序中应该注意，翻料要及时充分，尽量避免物料大量落地，尤其是泡层，由于钙粉比较高，加入的钛白粉等物料与PVC相容性也比较差，落地会导致落地物料与其他物料受热程度和塑化混合程度有差别，从而造成物料总体塑化不均匀，影响泡层力学性能，出现产品局部变硬变脆等问题。
（4）挤出机：
密炼机之后，物料进入挤出机，挤出机的作用主要是通过过滤网，除掉物料中的杂质，使物料在四棍压延以及后面的工序中，不会对设备造成损害，以及对产品质量的影响。
挤出机需要注意，对于面层配方，物料要求更均匀，加工更平整，并且贴胶厚度较小，需要用细一点的过滤网过滤，通常为100目；对于泡层配方，物料要求没有面层高，并且贴胶厚度较大，需要用粗一点的过滤网过滤，通常为60目。
（5）开炼机二：
开炼机二，通过高温双棍的再次剪切力加工，对物料进行更好的取向，进一步提高物料的力学性能，物料进入粘流态的PVC比例也进一步增加，流动性和成型延展性能更好。
开炼机二再塑化之后，物料将送到压延四辊，所以该工序更翻料需要及时充分，对于泡层配方，更不能让物料落地，保证物料受热和塑化充分均匀，并且要随时调整传输带物料，保证四辊顶端存料充足均匀。
（6）四辊压延：
通过四棍，塑化已经很好的物料，在四辊之间的剪切力和压力条件下，压延切边成型，通过调整四辊间隙、速比和温度，调整胶层厚度，并在压力作用下与布基贴合，冷却定型，收卷。
在四辊压延生产中，首先要注意四辊上端的存料要充分均匀，供料要及时。各轮间距和温度要合理，速比也要合理。对于油份低或者厚度大的产品，四轮温度相对要高一些，否则与布基贴合效果不佳，容易贴不上胶；对于油份高或者厚度薄的产品，四轮温度总体要低一些，否则物料过粘也会影响贴合质量。
2.3第三部分：发泡

2.3.1发泡工序：
接料上阵，固定好产品并将产品平整输送入发泡炉。
在发泡炉第一区迅速升温，达到胶层塑化温度，胶层变软，流动性增加；
在第二区继续升温，达到泡层发泡剂分解温度，在泡层均匀分布发泡剂开始产生气体，
第三区到第四区保持温度在发泡剂分解温度以上，气体增多，在密闭的泡层里逐渐形成均匀的气泡，将胶层总体积增大，厚度变大，
第四区或者第五区，温度逐渐降低至发泡剂分解温度以下，发泡逐渐停止，泡孔不再增大。
出炉，冷风定型，温度大幅度降低，但是还在塑化温度以上附近。
压纹或者吸纹，在塑化温度以上的物料通过压纹辊或者吸纹辊的作用，赋予产品所需的纹路。
压纹之后的产品，经过冷却轮冷却定型，切边收卷。

2.3.2发泡工艺要求：
1.在发泡时，不能中途停止，让产品在炉内逗留很长时间。在接料或者换辊时，针链不可停止转动，防止针链受热不均匀容易损坏，以及带动炉中气体流动，使炉内热量均匀分散，温度更均匀。

2. 影响发泡条件的因素：
（1） 发泡剂种类：对于AC发泡剂和S-170发泡剂，前者工艺比较成熟，分解是放热分解，分解时相对比较剧烈，但是加入我厂配制的低温催泡剂，分解较为稳定均匀，容易控制，发泡温度和速度比较好设置；而后者工艺不成熟，分解温度比较低，加入相应稳定剂提高分解温度，则会影响发气量，并且分解过程不详，不容易控制，容易出现穿孔和发过笼，发泡温度和速度不易设置。
（2） 产品油份：对于油份高的产品，塑化温度相对较低，发泡剂分解的气体形成气泡时所受到的外压相对较小，更容易发泡，发泡温度如果过高气体膨胀阻力小，容易发过笼或者穿孔，所以油份高的产品发泡温度需要低一点，或者发泡速度快一点。而油份低的产品则反之。
（3） 产品厚度：厚度较大的产品，升至发泡剂分解温度所需要的热量较多，升温时间较长，所以在发泡炉一区和二区的温度需要高一些，或者发泡速度慢一些，这样才能达到所要的发泡效果；而厚度小的产品则反之。
（4） 发泡倍率：发泡倍率高的产品，需要的发泡热量较多，所以一般发泡温度较高或者发泡速度较慢，其他条件相同，发泡倍率低的产品则反之。

3. 真空辊吸纹与铁棍压纹的区别：
（1） 真空吸纹：是通过降低辊内气压，使处于塑化温度以上的胶层通过真空轮表面的纹孔强吸，并通冷却水降温定型使表面形成所需的纹路。真空吸纹一般要求胶层的温度高一些，胶层质地柔软一些，一般适用于油份相对较高的产品。正空吸出来的产品纹路均匀、精细清晰，能使胶层变得蓬松变厚，增加手感弹性，但是纹路耐刮性能较差。
（2） 铁辊压纹，让处于塑化温度以上的胶层，在具有所需纹路的铁辊挤压下，冷却定型而使产品表面形成所需纹路。铁辊压纹对胶层所需的温度相对要低一些，并且油份不同的产品都能使用。所压出的产品比较粗糙，容易因为压力不均匀而导致纹路深浅不均匀，造成纹路不饱满等情况，由于在压力作用下，产品会被压实，厚度变小，手感相对较差，但是所压出来的产品纹路耐刮性好。

2.4第四部分：套印
通过表面处理，对前面工序生产的产品进行光度、颜色、表面手感和耐刮等性能进行改善调整，使产品达到客户要求。
套印按发泡前后分为前处中处和后处。前处是在产品发泡压纹前进行的表面处理，主要是针对纹路比较深或者有特定要求产品进行的，一般为前处消光，前处套色和前处珠光，前处大部分使用比较便宜的PVC表处浆，少数产品用水性浆和PU浆。中处和后处是发泡压纹后进行的表面处理，一般为消光，增光，套色，珠光，冠光，光色，耐刮，爽滑等处理方法，根据产品的不同，使用的表处浆也不同，后处套色和冠色，主要用PVC浆，一部分用PU浆；增光和消光PU、PVC浆都有用；耐刮爽滑等功能性处理一般使用PU浆和水性浆。
2.5第五部分：成品检查分卷
通过该工序，检查产品中存在的问题，及时找出根源工序，及时反映改善，避免下次出项相似问题，同时避免问题产品到达客户手中，并对合格的产品进行分卷包装。

三、第三阶段（7月12日-至今）：
该阶段主要是从事油墨开发工作。通过购买色片原料，与溶剂一起加工，形成油墨，进行溶解、色迁，粘度，固含，耐热，粘连、耐光、发泡炉模拟、套印机现场试用等测试方式，并参考色片价格，选择合适的色片，进行油墨生产。
通过对几个生产厂家，四十多种的色片实验，以及对二十多种油墨的检测分析，不断的对实验方案进行改善和规范，形成了自己的色片检测方案，成功选出了几种可以用于大批量生产的油墨原料，制成黑、艳红红、白、紫红几种性能相对较好的油墨，通过车间试用总结，制定了相应的生产使用规范。

四、第四阶段（8月27日-10月2日）：
该阶段到生产部进行开卡工作，这期间了解了工艺开卡的流程，并对我厂的产品类型有了更系统的了解。

五、第五阶段（8月1日-至今）
在这几个月里，通过严经理每天早晨的课程讲解，以及晚上安排的实验，模拟车间现场，更深刻的了解了车间各工序，尤其是压延和发泡工序的操作原理，纯在的一些问题和解决方案。并且通过学习交流和现场新产品跟踪，了解了公司现在开发的撕布革、双面革和NP产品的一些工艺情况和纯在的问题，以及逐步解决的方案。
