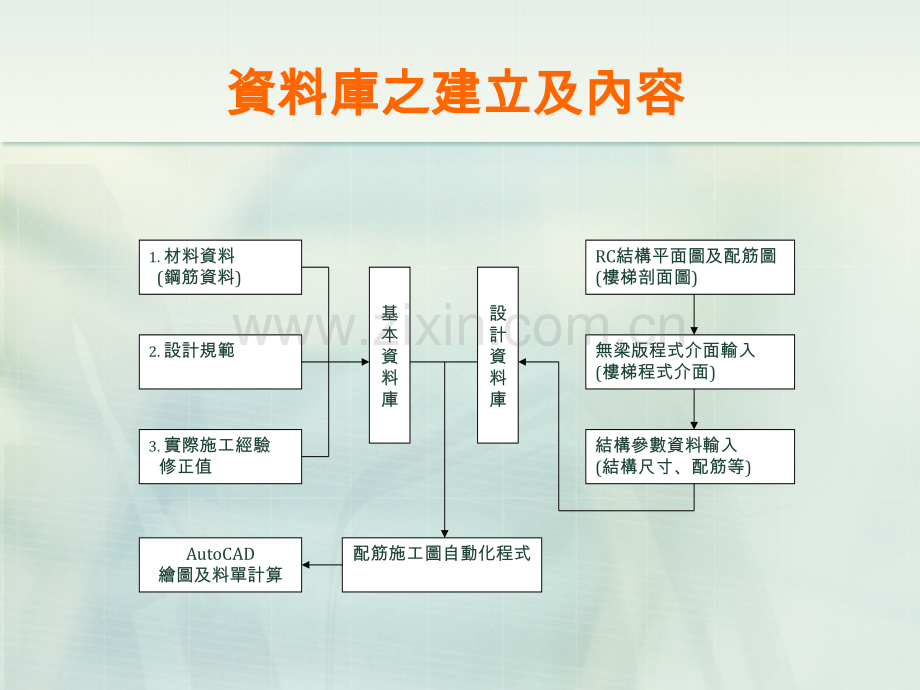

RC建築無梁版與樓梯配筋施工圖之建築無梁版與樓梯配筋施工圖之自動化設計自動化設計Automation of Shop Drawing of Reinforcements for Flat Slab and Stair of a R.C.Building 報告人：楊修定報告人：楊修定2008.7.04資料庫之建立及內容資料庫之建立及內容 1.材料資料 (鋼筋資料)2.設計規範3.實際施工經驗 修正值基本資料庫RC結構平面圖及配筋圖(樓梯剖面圖)無梁版程式介面輸入(樓梯程式介面)結構參數資料輸入(結構尺寸、配筋等)設計資料庫配筋施工圖自動化程式AutoCAD繪圖及料單計算設計資料庫之內容設計資料庫之內容n樓梯資料。n無梁版資料(分X向與Y向)。n開口資料(分X向與Y向)。n柱頭版資料。n版中梁資料。樓梯資料樓梯資料無梁版資料無梁版資料nX向無梁版資料nY向無梁版資料開口資料開口資料nX向開口資料nY向開口資料柱頭版與版中梁資料柱頭版與版中梁資料n柱頭版資料n版中梁資料樓梯構件相關參數樓梯構件相關參數樓梯編號及型式參數單位(1)樓梯編號(2)樓梯形式材料基本資料參數(3)混凝土抗壓強度kgf/cm2(4)鋼筋降伏強度kgf/cm2樓梯尺寸參數(5)版長度(A)cm(6)版長度(B)cm(7)樓梯高cm(8)階級階(9)級高cm(10)樓梯長cm(11)級深cm(12)樓梯寬cm(13)版厚cm梁尺寸參數單位(14)梁寬cm(15)梁深cm牆尺寸參數(16)牆厚cm多平台尺寸參數(17)平台數個(18)平台長cm其他相關設計參數(19)樓梯是否加梁(20)樓梯梁是否接樓版樓梯資料輸入視窗樓梯資料輸入視窗(1)(2)(3)(4)(5)(6)(7)(8)(9)(10)(11)(12)(13)(14)(15)(17)(18)(19)(20)樓梯配筋相關參數樓梯配筋相關參數樓梯配筋參數單位(1)短向筋號數(A)(2)短向筋間距(A)cm(3)短向筋號數(B)(4)短向筋間距(B)cm(5)短向筋支數(B)支(6)補強筋號數(7)補強筋號數(A)(8)補強筋號數(B)(9)長向筋號數(A)(10)長向筋間距(A)cm(11)長向筋號數(B)(12)長向筋間距(B)cm樓梯配筋資料輸入視窗樓梯配筋資料輸入視窗(1)(2)(3)(4)(6)(10)(11)(12)(9)無梁版構件相關參數無梁版構件相關參數樓版基本資料參數單位(1)樓版編號(2)樓層(3)版X向跨度長cm(4)版Y向跨度長cm(5)柱X向寬度cm(6)柱Y向寬度cm(7)版厚cm(8)跨數跨材料基本資料參數(9)混凝土抗壓強度kgf/cm2(10)鋼筋降伏強度kgf/cm2邊梁基本資料參數(11)邊梁位置(12)邊梁中心離柱心距離cm(13)邊梁寬度cm(14)邊梁深度cm各跨度與版中梁資料參數單位(15)各跨度長cm(16)邊梁位置cm(17)版中梁寬度cm(18)版中梁深度cm(19)版中梁中心離柱心距離cm無梁版資料輸入視窗無梁版資料輸入視窗(1)(2)(3)(4)(5)(6)(7)(8)(9)(11)(12)(10)(13)(14)各跨度及版中梁資料輸入視窗各跨度及版中梁資料輸入視窗(15)(16)(17)(18)(19)無梁版開口相關參數無梁版開口相關參數樓版開口資料參數單位(1)開口數目個(2)開口類型(3)開口中心X座標cm(4)開口中心X座標cm(5)開口X向寬cm(6)開口Y向寬cm(7)開口直徑cm(8)開口補強筋鋼筋號數開口資料輸入視窗開口資料輸入視窗(1)(2)(3)(4)(5)(6)(7)(8)柱列帶配筋相關參數柱列帶配筋相關參數柱列帶上層主筋參數單位(1)邊跨度斷筋距離cm(2)邊跨度斷筋鋼筋號數(3)邊跨度斷筋鋼筋間距cm(4)中間直筋鋼筋號數(5)中間直筋鋼筋間距cm(6)內跨度斷筋距離(1)cm(7)內跨度斷筋距離(2)cm(8)內跨度斷筋鋼筋號數(9)內跨度斷筋鋼筋間距cm柱列帶下層主筋參數單位(10)邊跨度斷筋距離cm(11)邊跨度斷筋鋼筋號數(12)邊跨度斷筋鋼筋間距cm(13)中間直筋鋼筋號數(14)中間直筋鋼筋間距cm(15)內跨度斷筋距離(1)cm(16)內跨度斷筋距離(2)cm(17)內跨度斷筋鋼筋號數(18)內跨度斷筋鋼筋間距cm柱列帶鋼筋資料輸入視窗柱列帶鋼筋資料輸入視窗(1)(2)(3)(4)(5)(6)(7)(8)(9)(11)(10)(12)(13)(14)(15)(16)(17)(18)中間帶配筋相關參數中間帶配筋相關參數中間帶上層主筋參數單位(1)邊跨度斷筋距離cm(2)邊跨度斷筋鋼筋號數(3)邊跨度斷筋鋼筋間距cm(4)中間直筋鋼筋號數(5)中間直筋鋼筋間距cm(6)內跨度斷筋距離(1)cm(7)內跨度斷筋距離(2)cm(8)內跨度斷筋鋼筋號數(9)內跨度斷筋鋼筋間距cm中間帶下層主筋參數單位(10)邊跨度斷筋距離cm(11)邊跨度斷筋鋼筋號數(12)邊跨度斷筋鋼筋間距cm(13)中間直筋鋼筋號數(14)中間直筋鋼筋間距cm(15)內跨度斷筋距離(1)cm(16)內跨度斷筋距離(2)cm(17)內跨度斷筋鋼筋號數(18)內跨度斷筋鋼筋間距cm中間帶鋼筋資料輸入視窗中間帶鋼筋資料輸入視窗(1)(2)(3)(4)(5)(6)(7)(8)(9)(11)(10)(12)(13)(14)(15)(16)(17)(18)柱頭版資料相關參數柱頭版資料相關參數柱頭版資料參數單位(1)柱頭版編號(2)柱頭版厚cm(3)柱頭版X向寬cm(4)柱頭版Y向寬cm(5)混凝土抗壓強度kgf/cm2(6)鋼筋降伏強度kgf/cm2(7)柱X向寬度cm(8)柱Y向寬度cm(9)無梁版厚cm(10)柱頭版X向鋼筋號數(11)柱頭版X向鋼筋間距cm(12)柱頭版Y向鋼筋號數(13)柱頭版Y向鋼筋間距cm柱頭版資料輸入視窗柱頭版資料輸入視窗(1)(2)(3)(4)(5)(6)(7)(8)(9)(11)(10)(12)(13)案例案例1樓梯自動化程式樓梯自動化程式甲梯甲梯乙梯乙梯樓梯剖面圖樓梯剖面圖B4B3FL樓梯剖面圖(案例1)案例案例1B4B3FL樓梯樓梯n將樓梯相關參數整理成表，於資料輸入視窗依序輸入樓梯基本資料與配筋資料。樓梯編號甲梯B4B3FL1甲梯B4B3FL2樓梯形式折版式(一端為牆，一端為梁)折版式(一端為牆，一端為梁)樓梯編號甲梯B4B3FL1 甲梯B4B3FL2 混凝土抗壓強度(kgf/cm2)420420鋼筋降伏強度(kgf/cm2)42004200樓梯尺寸參數樓梯尺寸參數樓梯編號甲梯B4B3FL1甲梯B4B3FL2版長度(A)(cm)106130版長度(B)(cm)0106樓梯高(cm)160160級高(cm)2020樓梯長(cm)192192樓梯寬(cm)120120版厚(cm)1515梁寬(cm)4560梁深(cm)6075牆厚(cm)1515樓梯相關參數輸入視窗樓梯相關參數輸入視窗樓梯配筋資料樓梯配筋資料樓梯編號甲梯B4B3FL1甲梯B4B3FL2短向筋(A)號數#4#4短向筋(A)間距(cm)2020短向筋(B)號數#3#3短向筋(B)間距(cm)1515補強筋號數#5#5長向筋(A)號數#4#4長向筋(A)間距(cm)1512長向筋(B)號數#4#4長向筋(B)間距(cm)1512樓梯配筋參數輸入視窗樓梯配筋參數輸入視窗甲梯甲梯B4B3FL1配筋施工圖配筋施工圖 甲梯甲梯B4B3FL1鋼筋料單鋼筋料單 甲梯甲梯B4B3FL2配筋施工圖配筋施工圖 甲梯甲梯B4B3FL2鋼筋料單鋼筋料單案例案例2無梁版自動化程式無梁版自動化程式柱線柱線Y0Y1之樓版之樓版樓版平面圖樓版平面圖42012201220790X2X3X4X5Y0Y1單位：cm柱線Y0Y1之樓版(案例2)案例案例2柱線柱線Y0Y1之樓版之樓版n將無梁版相關參數整理成表，於資料輸入視窗依序輸入無梁版基本資料與配筋資料。樓版編號B4XS1樓層B4FX向跨度長(cm)1220Y向跨度長(cm)420X向柱寬(cm)100Y向柱寬(cm)100版厚(cm)40X向跨數3跨樓版編號B4XS1混凝土抗壓強度(kgf/cm2)350鋼筋降伏強度(kgf/cm2)4200 樓版相關尺寸資料樓版相關尺寸資料樓版編號B4XS1邊梁位置下左邊梁中心與柱心距離(cm)25邊梁寬(cm)50邊梁深(cm)70樓版編號B4XS1跨數2X向跨度(cm)790跨數2邊梁位置下跨數3X向跨度(cm)1220跨數3邊梁位置下右版中梁中心與柱心距離(cm)0版中梁寬(cm)80版中梁深(cm)40樓版相關參數輸入視窗樓版相關參數輸入視窗更改各跨度及輸入版中梁資料更改各跨度及輸入版中梁資料樓版配筋資料樓版配筋資料樓版編號B4XS1柱列帶上層主筋柱列帶上層主筋鋼筋號數鋼筋間距(cm)邊跨度斷筋#515中間直筋#515內跨度斷筋#515柱列帶下層主筋柱列帶下層主筋邊跨度斷筋#520中間直筋#520內跨度斷筋#520樓版編號B4XS1中間帶中間帶上層主筋上層主筋鋼筋號數鋼筋間距(cm)邊跨度斷筋#515中間直筋#515內跨度斷筋#515中間帶中間帶下層主筋下層主筋邊跨度斷筋#520中間直筋#520內跨度斷筋#540柱列帶配筋資料中間帶配筋資料柱列帶鋼筋資料輸入視窗柱列帶鋼筋資料輸入視窗中間帶鋼筋資料輸入視窗中間帶鋼筋資料輸入視窗無梁版無梁版B4XS1配筋施工圖配筋施工圖 無梁版無梁版B4XS1鋼筋料單鋼筋料單 無梁版無梁版B4XS1剖面配筋圖剖面配筋圖 案例案例3柱頭版柱頭版Y1Y2X2X3S1S2S3案例案例3柱頭版柱頭版n將柱頭版相關參數整理成表，於資料輸入視窗依序輸入柱頭版基本資料與配筋資料。柱頭版編號S1S2S3柱頭版厚(cm)151515柱頭版X向寬(cm)808080柱頭版Y向寬(cm)808080柱頭版編號S1S2S3混凝土抗壓強度(kgf/cm2)350350350鋼筋降伏強度(kgf/cm2)420042004200柱頭版編號S1S2S3X向柱寬(cm)120120220Y向柱寬(cm)120150120無梁版厚(cm)404040柱頭版配筋資料柱頭版配筋資料柱頭版版編號S1S2S3鋼筋資料鋼筋資料鋼筋資料號數間距(cm)號數間距(cm)號數間距(cm)柱頭版X向鋼筋#510#510#510柱頭版Y向鋼筋#510#510#510柱頭版資料輸入畫面柱頭版資料輸入畫面柱頭版柱頭版S1配筋施工圖與鋼筋料單配筋施工圖與鋼筋料單 柱頭版柱頭版S2配筋施工圖與鋼筋料單配筋施工圖與鋼筋料單 柱頭版柱頭版S3配筋施工圖與鋼筋料單配筋施工圖與鋼筋料單 Thanks for your attention!
