湖南省建筑工程集团总公司
湖大天马学生公寓项目部

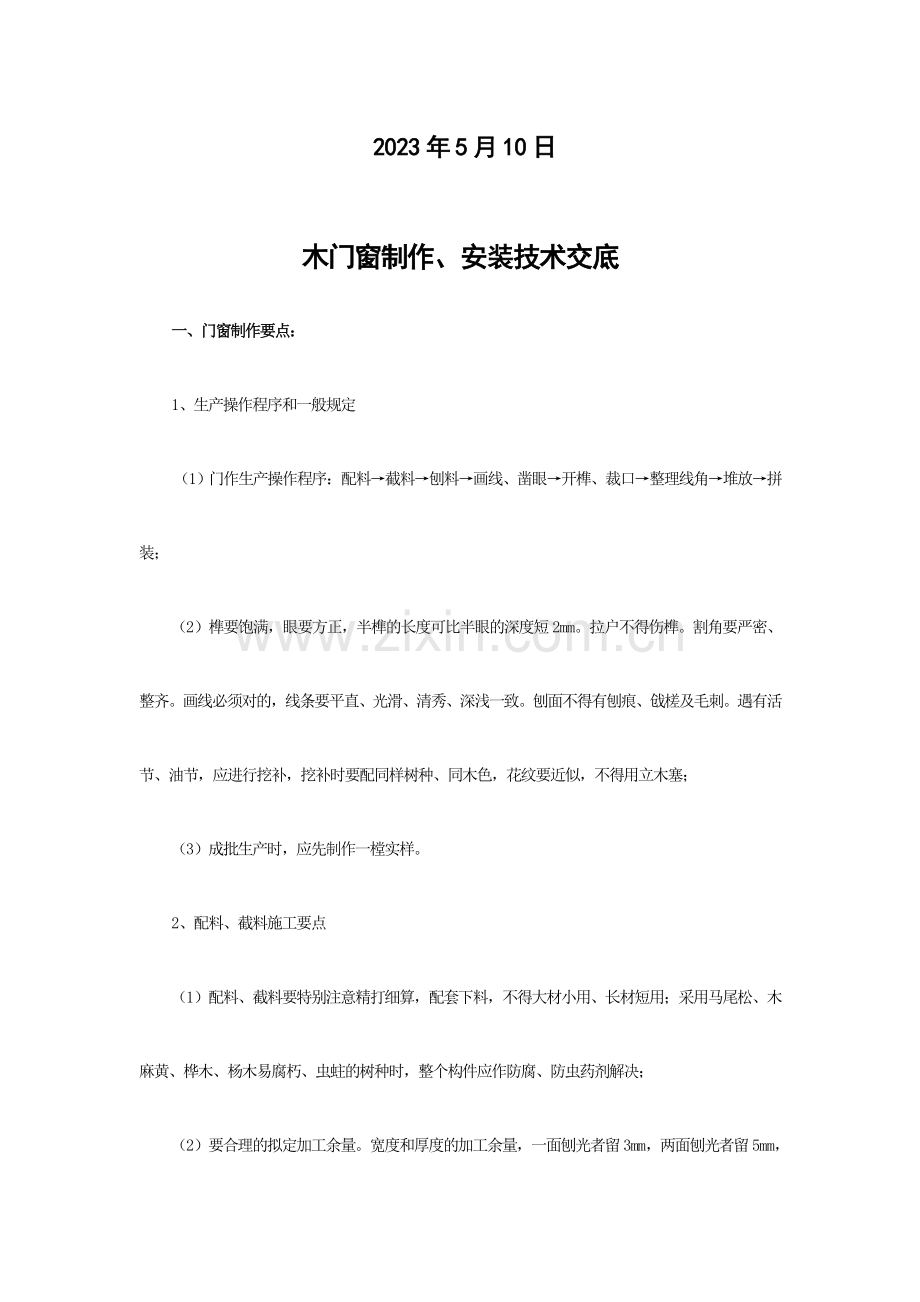

2023年5月10日

木门窗制作、安装技术交底
一、门窗制作要点：
1、生产操作程序和一般规定
（1）门作生产操作程序：配料→截料→刨料→画线、凿眼→开榫、裁口→整理线角→堆放→拼装；
（2）榫要饱满，眼要方正，半榫的长度可比半眼的深度短2mm。拉户不得伤榫。割角要严密、整齐。画线必须对的，线条要平直、光滑、清秀、深浅一致。刨面不得有刨痕、戗槎及毛刺。遇有活节、油节，应进行挖补，挖补时要配同样树种、同木色，花纹要近似，不得用立木塞；
（3）成批生产时，应先制作一樘实样。
2、配料、截料施工要点
（1）配料、截料要特别注意精打细算，配套下料，不得大材小用、长材短用；采用马尾松、木麻黄、桦木、杨木易腐朽、虫蛀的树种时，整个构件应作防腐、防虫药剂解决；
（2）要合理的拟定加工余量。宽度和厚度的加工余量，一面刨光者留3mm，两面刨光者留5mm，如长度在50cm以下的构件，加工余量可留3～4mm；
长度方向的加工余量如下表：
门窗构件长度加工余量
构件名称
加工余量
门框立梃
按图纸规格放长7cm
门窗框冒头
按图纸规格放长20cm，无走头时放长4cm
门窗框中冒头、窗框中竖梃
按图纸规格放长1cm
门窗扇梃
按图纸规格放长4cm
门窗扇冒头、玻璃棂子
按图纸规格放长1cm
门扇中冒头
在五根以上者，有一根可考虑做半榫
门心板
按图纸冒头及扇梃内净距放长各5cm
（3）门窗框料有顺弯时，其弯度一般不应超过4mm。扭弯者一般不准使用；
（4）表皮、倒楞如在正面，裁口时能裁完者，方可使用。如在背面超过木料厚的1/6和长的1/5，一般不准使用。
3、门粉笔框、扇画线施工要点
（1）画线前应检查已刨好的木料，合格后，将料放到画线机或画线架上，准备画线；
（2）画线时应仔细看清图纸规定，和样板样式、尺寸、规格必须完全一致，并先做样品，经审查合格后再正式画线；
（3）画线时要选光面作为表面，有缺陷的放在背后，画也的榫、眼、厚、薄、宽、窄尺寸必须一致。
（4）用画线刀或线勒子画线时须用钝刃，避免画线过深，影响质量和美观。画好的线，最粗不得超过0.3mm，务求均匀、清楚。不用的线立即废除，避免混乱；
（5）画线顺序，应先画外皮横线，再来分格线，最后来顺线，同时用方尺画两端头线、冒头线、棂子线等；
（6）门窗框及厚度大于50mm的门窗扇应采用双夹榫连接。冒头料宽度大于180mm时，一般画上下双榫。榫眼厚度一般为料厚的1/5～1/3，中冒头大面宽度大于100mm者，榫头必须大进小出。门窗棂子榫头厚度为料厚的1/3。半榫眼深度一般不大于料宽度的1/3，冒头拉肩应和榫吻合；
（7）门窗框图的宽度超过120mm时，背面应推凹槽，以防卷曲。
4、打眼施工要点
（1）打眼的凿刀应和眼的宽窄一致，凿出的眼，顺木纹两侧要直，不得错岔；
（2）打通眼时，先打背面，后打正面。凿眼时，眼的一边线要凿半线、留半线。手工凿眼时，眼内上下端中部宜稍微突出些，以便拼装时加楔打紧，半眼深度应一致，并比半榫深2mm；
（3）成批生产时，要经常核对，检查眼的位置尺寸，以免发生误差。
5、拉肩、开榫的施工要点
（1）拉肩、开榫要留半个墨线。拉出的肩和榫要平、正、直、方、光，不得变形；
（2）开出的榫要与眼的宽、窄、厚、薄一致，并在加楔处锯出楔子口。半楔的长度要比眼的深度短2mm。拉肩不得伤榫。
6、裁口、起线施工要点
（1）起线刨、裁口刨的刨底应平直，刨刃盖要严密，刨口不宜过大，刨刃要锋利；
（2）起线刨使用时应加导板，以使线条平直，操作时应一次推完线条；
（3）裁口遇有节疤时，不准用斧砍，要用凿剔平然后刨光，阴角处不清时要用单线刨清理；
（4）裁口、起线必须方正、平直、光滑，线条清秀，深浅一致，不得戗槎、起刺或凸凹不平。
7、门窗拼装成形施工要点
（1）拼装前对部件应进行检查。规定部件方正、平直，线脚整齐分明，表面光滑，尺寸、规格、式样符合设计规定。并用细刨将遗留墨线刨去、刨光。
（2）拼装时，下面用木楞垫平，放好各部件，榫眼对正，用斧轻轻调敲击打入；
（3）所有榫头均需加楔。楔宽和榫宽同样，一般门窗框每榫加两个楔，木楔打入前应粘胶鳔；
（4）紧榫时应用木垫板，并注意随紧随找平，随规方；
（5）窗扇拼装完毕，构件的裁口应在同一平面上。镶门芯板的凹槽深度应于镶入后尚余2～3mm的间隙；
（6）制作胶合板门（涉及纤维板门）时，边框和横楞必须在同一平面上，面层与边框及横楞应加压胶结。应在横楞和上、下冒头各钻两个以上的透气孔，以防受潮脱胶或起臌；
（7）普通双扇门窗，刨光后应平放，刻刮错口（打迭），刨平后成对作记号；
（8）门窗框靠墙面应刷防腐涂料；
（9）拼装好的成品，应在明显处编写号码，用楞木四角垫起，离地20～30cm，水平放置，加以覆盖。
二、木门窗制作质量规定
1、木材的树种、材质等级、含水率和防腐、防虫、防腐解决必须符合设计规定和施工规范的规定。
2、门窗框、扇的榫槽必须嵌合严密，以胶料胶结并用胶楔加紧。
3、小短料胶合的木门窗框、扇及胶合板门的面层必须胶结牢固，胶料品种应符合施工规范的规定。
4、门窗表面应平整光洁，无戗槎、刨痕、毛刺、锤印和缺棱、掉角。清汕制品色泽、木纹应近似。
5、门窗裁口、起线顺直，割角准确，交圈整齐，拼缝严密。
6、压纱条应平直、光滑，规格一致，与裁口齐平，割角连接密实，钉压牢固紧密，钉帽不突出。门窗纱绷紧。
7、木门窗制作的允许偏差，应符合下表的规定。
门窗制作允许偏差
项次
项目
构件名称
允许偏差（mm）
Ⅰ级
Ⅱ级
Ⅲ级
1
翘曲
框
3
4
扇
2
3
2
对角线长度
框、扇
2
3
3
胶合板、纤维板门1m2内平整度
扇
2
3
4

高、宽

框
＋0
－1
＋0
－2
扇
＋1
－0
＋2
－0
5
裁口、线条和结合处
框、扇
0.5
1
6
冒头或棂子对水平线
扇
±1
±2
注：高、宽尺寸，框量内裁口，扇量外口。
三、普通木门窗安装
（一）木门窗框安装要点
1、先立门窗框（立口）
（1）立门窗框前须对成品加以检查，进行校正规方，钉好斜拉条（不得少于2根），无下坎的门框应加钉水平拉条，以防在运送和安装中变形；
（2）立门窗框前要事先准备好撑杆、木橛子、木砖或倒刺钉，并在门窗框上钉好角条；
（3）立门窗框前要看清门窗框在施工图上的位置、标高、型号、门窗框规格、门扇启动方向、门窗框是里平、外平或是立在墙中档，按图立口；
（4）立门窗框时要注意拉通线，撑杆下端要固定在木橛子上；
（5）立框子时要用线锤找直吊正，并在砌筑砖墙时随时检查有否倾斜或移动。
2、后塞门窗框（后塞口）
（1）后塞门窗框前要预先检查门窗洞口的尺寸、垂直度及木砖数量，如有问题，应事先修理好；
（2）门窗框应用钉子固定在墙内的预埋木砖上，每边的固定点应不少于两处，其间距应不大于1.2m；
（3）在预留门窗洞口的同时，应留也门窗框走头（门窗框上、下坎两端伸出口外部分）的缺口，在门窗框调整就位后，封砌缺口。
当受条件限制，门窗框不能留走头时，应采用可靠措施将门窗框固定在墙内木砖上；
（4）后塞门窗时需注意水平线要直。多层建筑的门窗在墙中的位置，应在一直线上。安装时，横竖均拉能线。当门窗框的一面需镶贴脸板，则门窗框应凸出墙面，凸出的厚度等于抹灰层的厚度；
（5）寒冷地区门窗框与外墙间的空隙，应填塞保温材料。
（二）木门窗扇安装要点
1、安装前检查门窗扇的型号、规格、质量是否合乎规定，如发现问题，应事先修好或更换；
2、安装前先量好门窗框的高低、宽窄尺寸，然后在相应的扇边上画出高低宽窄的线，双扇门要打迭（自由门除外），先在中间缝处画出中线，再画出边线，并保证梃宽一致，上下冒头也要画线刨直；
3、画好高低、宽窄线后，用粗刨刨去线外部分，再用细刨刨至光滑平直，使其合乎设计规定；
4、将扇放入框中试装合格后，按扇高的1/8～1/10，在框上按合页大小来线，并剔出合页槽，槽深一定要与合页厚度相适应，槽底要平；
5、门窗扇安装的留缝宽度，应符合有关标准的规定。
（三）木门窗小五金安装要点
1、有木节处或已填补的木节处，均不得安装小五金；
2、安装合页、插销、L铁、T铁等小五金时，先用锤将木螺钉打入长度的1/3，然后用改锥将木螺钉拧紧、拧平，不得歪扭、倾斜。严禁打入所有深度。采用硬木时，应先钻2/3深度的孔，孔径为木螺钉直径的0.9倍，然后再将木螺钉由孔中拧入；
3、合页距门窗上、下端宜取立梃高度的1/10，并避开上、下冒头。安装后应开关灵活。门窗拉手应位于门窗高度中点以下，窗拉手距地面以1.5～1.6m为宜，门拉手距地面以0.9～1.05m为宜，门拉手应里外一致；
4、门锁不宜安装在中冒头与立梃的结合处，以防伤榫。门锁位置一般宜高出地面90～95cm；
5、门窗扇嵌L铁、T铁时应加以隐蔽，作凹槽，安完后应低于表面1mm左右。门窗扇为外开时，L铁、T铁安在内面，内开时安在外面；
6、上、下插销要安在梃宽的中间，如采用暗插销，则应在外梃上剔槽。
（四）后塞口预安窗扇安装要点
预安窗扇就是窗框安到墙上以前，先将窗扇安到窗框上，方便操作，提高工效，其操作要点为：
1、按图纸规定，检查各类窗的规格、质量，如发现问题，应进行修整；
2、按图纸的规定，将窗框放到支撑好的临时木架（等于窗洞口）内调整，用木拉子或木楔子将窗框稳固，然后安装窗扇；
3、对推广采用外墙板施工者，也可以将窗扇和纱窗扇现时安装好；
4、有关安装技术要点与现场安装窗扇规定一致；
5、装好的窗框、扇，应将插销插好，风钩用小圆钉暂时固定，把小圆钉砸倒。并在水平面内加钉木拉子、码垛垫平，防止变形；
6、已安好五金的窗框，将底油和第一道油漆刷好，以防止受湿变形；
7、在塞放窗框时，应按图纸核对，做到平整方直，如窗框边与墙在预埋木砖有缝隙时，应加木垫垫实，用大木螺钉或圆钉与墙木砖联固，并将上冒头紧靠过梁，下冒头垫平，用木楔平紧。
（五）木门窗安装质量规定
1、木门窗框安装位置必须符合设计规定，安装必须牢固，固定点符合设计规定和规范的规定。
2、木门窗框与墙体间应嵌填严密。
3、木门窗扇安装规定裁口顺直，刨面平整光滑，开头关灵活、稳定、无回弹和倒翘。
4、木门窗小五金安装规定位置适宜，槽边整齐，槽深一致，尺寸准确。小五金安装齐全，规格符合规定，木螺钉拧紧卧平，插销启动灵活。
5、木门窗披水、盖口条、压缝条、密封条的安装规定尺寸一致、平直光滑，与门窗结合牢固严密，无缝隙。
6、木门窗安装的允许偏差及留缝宽度，见下表。
项次
项目
允许偏差留缝宽度（mm）
Ⅰ级
Ⅱ、Ⅲ级
1
框的正、侧面垂直度
3
2
框对角线长度差
2
3
3
框与扇、扇与扇接触处高低差
2
4
门窗扇对口和扇与框间留缝宽度
1.5～2.5
5
工业厂房双扇大门对口留缝宽度
2～5
6
框与扇上缝留缝宽度
1.0～1.5
7
窗扇与下坎间留缝宽度
2～3
8
门扇与地面间留缝宽度
外门
4～5
内门
6～8
卫生间门
10～12
厂房大门
10～20
9
门扇与下坎间留缝宽度
外门
4～5
内门
3～5
交底人：
接受人：
湖南省建筑工程集团总公司
湖大天马学生公寓项目部
二○○二年
