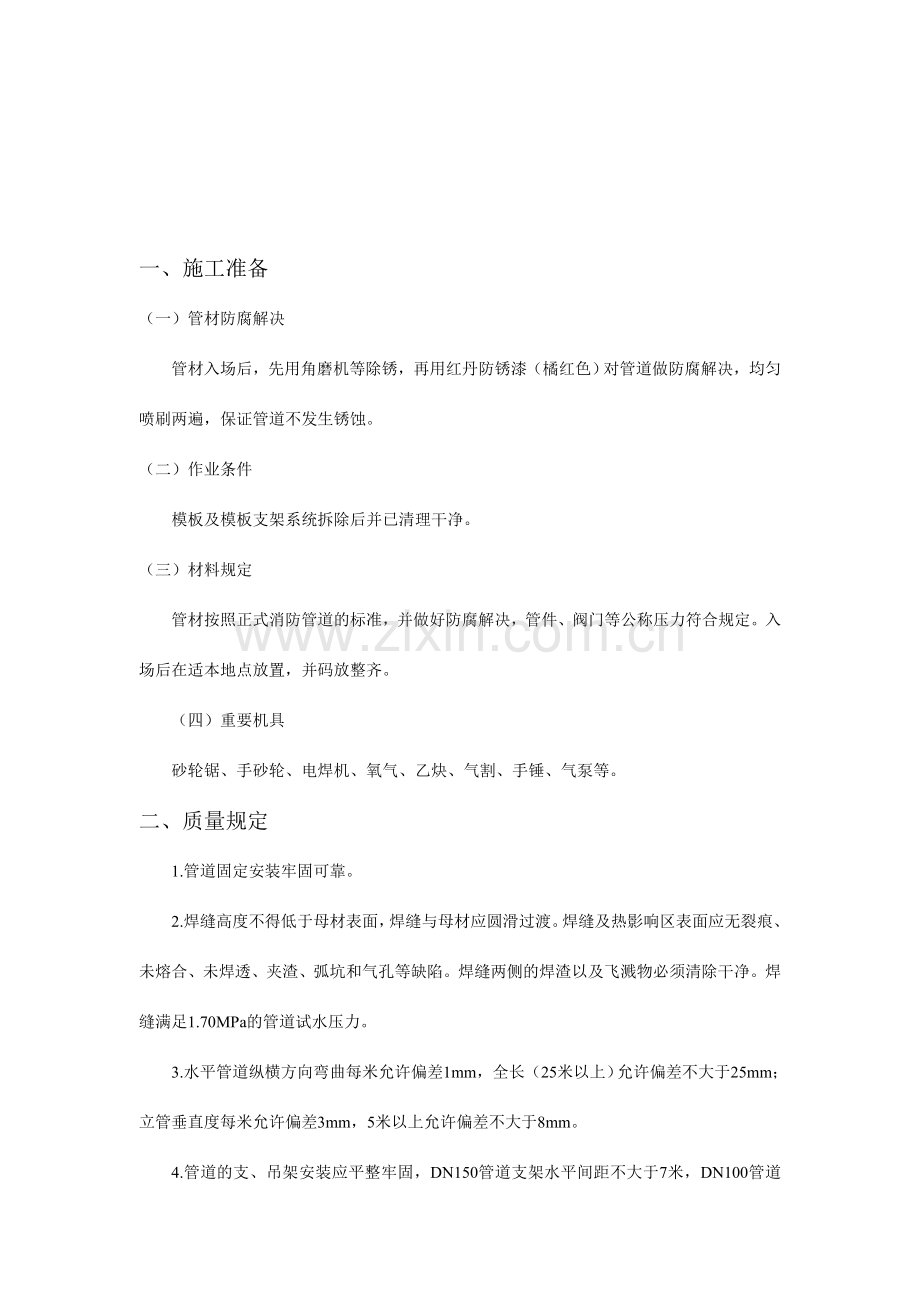

一、施工准备
（一）管材防腐解决
管材入场后，先用角磨机等除锈，再用红丹防锈漆（橘红色）对管道做防腐解决，均匀喷刷两遍，保证管道不发生锈蚀。
（二）作业条件
模板及模板支架系统拆除后并已清理干净。
（三）材料规定
管材按照正式消防管道的标准，并做好防腐解决，管件、阀门等公称压力符合规定。入场后在适本地点放置，并码放整齐。
（四）重要机具
砂轮锯、手砂轮、电焊机、氧气、乙炔、气割、手锤、气泵等。
二、质量规定
1.管道固定安装牢固可靠。
2.焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂痕、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。焊缝两侧的焊渣以及飞溅物必须清除干净。焊缝满足1.70MPa的管道试水压力。
3.水平管道纵横方向弯曲每米允许偏差1mm，全长（25米以上）允许偏差不大于25mm；立管垂直度每米允许偏差3mm，5米以上允许偏差不大于8mm。
4.管道的支、吊架安装应平整牢固，DN150管道支架水平间距不大于7米，DN100管道支架水平间距不大于4.5米，DN65管道支架水平间距不大于4米，立管每层设立管卡，立管管卡距地面1.5~1.8米。
5.质量规定符合《建筑给排水及采暖工程施工质量验收规范》（GB50242-2023）规定。
三、施工顺序
水源管道敷设、消防泵电源敷设
消防水箱材料防腐解决 消防水箱制作安装 消防泵等供水设备安装
消防管防腐解决 消防管倒运
消火栓安装
消防干管安装 消防立管安装 消火栓分支管安装
生产用水分支管安装
管道试压
四、操作工艺
1.安装准备
（1）做好消防水箱水源的引入工作，水源管选用De63的PE管。水源分别取自19#楼水源阀门井、2#楼水源阀门井、7#楼水源阀门井。引入水源时保证原楼号仍能正常取水，水箱注水时除用浮球阀控制进水外，再预留一个手动阀门控制的注水口，避免用水较大时水源补充不及时。水源管做好保温防冻、防损坏工作。
（2）消防水箱规格为4.5×4.5×1.5m3，板厚5mm，放置在车库内部，用木方或其他支撑物将水箱抬高，便于消防泵取水，尽量加大消防水箱的有效容积。为保证消防水箱的稳固，在消防水箱内部设立支撑，防止水箱被挤严重变形。
消防水箱位置及供应楼号：
19#北车库内：14#、15#、18#、19#
1#北车库内：1#、2#、3#、4#、20#、24#
6#北车库内：6#、7#、8#
（3）消防泵设立一个固定墩台，稳固消防泵，同时防止雨季水进入车库浸泡消防泵，导致消防泵的损坏。同时配备液位显示器，防止水箱缺水时，消防泵空载运营烧坏电机。每台泵配一个压力罐，提高供水稳定性。
现场共设立三台消防泵，位置、参数及电源电缆如下：
位置：19#北车库内；参数：Q=35L/S，H=0.9MPa，P=75KW；电缆：3×95+2×50
位置：1#北车库内；参数：Q=40L/S，H=1.3MPa，P=75KW；电缆：3×95+2×50
位置：6#北车库内；参数：Q=15L/S，H=1.4MPa，P=37KW；电缆：3×50+2×25
2.临时消防安装
临时消防管施工时，尽量按照消防施工图施工， 避免二次施工。车库内贴梁底敷设，各栋号选取消防立管时，选用离楼梯口较近的消防立管， 每个栋号均选用两根消防立管，除1#-6#楼外，其他楼号均为每单元一根。安装立管前，先对预留洞进行垂直度检测，有偏差时可剔凿进行校正。消防立管穿越楼板时，加设钢套管，保障消防管道的伸缩变形不对结构导致影响。
消防水平干管管道的支、吊架安装，DN150管道支架水平间距为7米，DN100管道支架水平间距4.5米，DN65管道支架水平间距4米，立管每层设立管卡，立管管卡距地面1.5~1.8米。消防横干管安装时如图纸无特殊说明以0.002的坡度坡向泄水点。
消火栓采用戊型单栓消火栓，根据设计规定选用稳压减压式或普通式栓头，安装详见附图。消火栓栓口安装高度均离楼地板1.1米，临时消火栓安装高度要保证拆除生产用水分支管后，满足此高度规定。
3.临时生产用水
临时生产用水1#-6#楼每层预留一个水源接口，其余楼号每层的各单元均设一个水源接口，临时生产用水安装如下：
1-1剖面图

临时消防、生产用水管道安装示意图
五、应注意的质量问题
1.管道做防腐时，除锈不净，容易导致防锈漆的脱落，导致管道腐蚀生锈。除锈时，要除锈干净后再喷刷防锈漆并且喷刷均匀，无漏喷漏刷。焊缝焊接完毕后，药皮清除干净，均匀喷刷防锈漆，可多喷刷一遍，防止锈蚀。
2.焊接时未焊接透，有气孔、夹渣、弧坑等现象，导致渗水等。
3.施工时未注意现浇混凝土面与装饰地面的高差，导致消火栓安装高度不对的，必要时清土建专业予以交底。
4.支、吊架安装不牢固，导致消防管道不稳定；支、吊架间距过大或过小，应按照交底的间距规定执行。
5.安装的管道偏差较大，立管不垂直，或因预留洞偏差导致的管道安装偏差。安装时，每安装一根管时，要矫正弯曲偏差，预留洞有偏差时可剔凿，减小偏差。水平管安装高度要按照施工图纸规定施工，地下部分要留出做保温的余量。
六、成品保护
1.支、吊架安装时要注意已浇筑好的墙面或楼板面，不可损坏结构。
2.部分裸漏在外的消防管道，做好保护措施，防止过度暴晒、雨淋或人为踩踏导致防锈漆脱落。
3.安装的管道不影响后续施工，避免导致后续施工对已安装好的消防管道导致破坏。
4.要监查管道的防锈漆脱落情况，及时做好补刷防锈漆的准备，避免腐蚀过重，导致管道的破损。
七、文明施工
1.施工时对未拆除的模板及支撑系统，不可随意拆除破坏。
2.要注意其他专业的成品保护。
3.做到下工活底清、料具底数清、工完场地清。
4.施工区域内的材料应堆放整齐，成品材料与废料应分别堆放。
