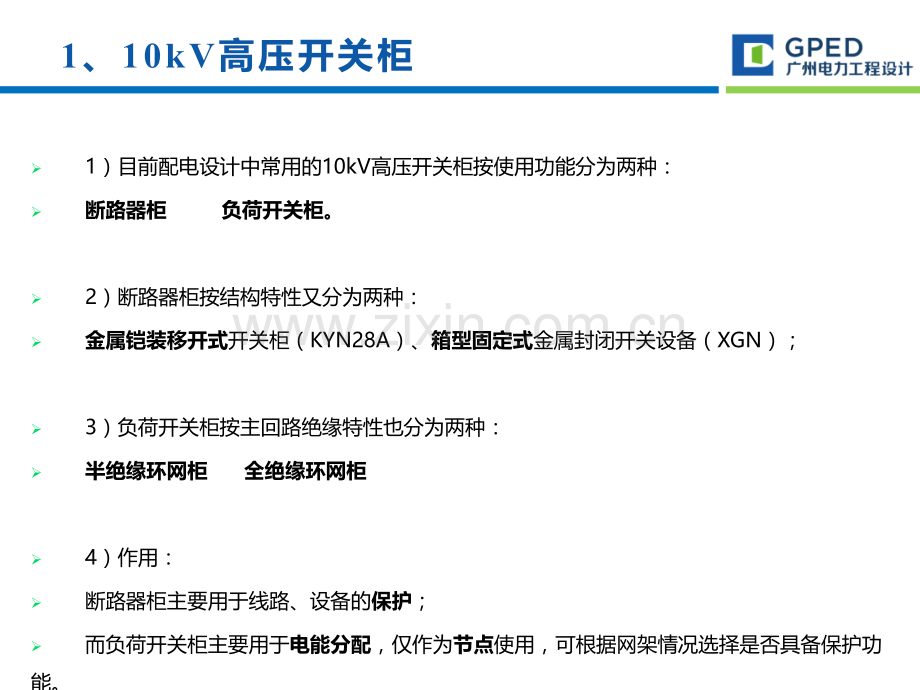

10kV半绝缘柜与全绝缘柜的区别(含案例图片）2017.03编制：吕怀军 1、10kV高压开关柜1）目前配电设计中常用的10kV高压开关柜按使用功能分为两种：断路器柜 负荷开关柜。2）断路器柜按结构特性又分为两种：金属铠装移开式开关柜（KYN28A）、箱型固定式金属封闭开关设备（XGN）；3）负荷开关柜按主回路绝缘特性也分为两种：半绝缘环网柜 全绝缘环网柜4）作用：断路器柜主要用于线路、设备的保护；而负荷开关柜主要用于电能分配，仅作为节点使用，可根据网架情况选择是否具备保护功能。2、负荷开关柜（1）半绝缘负荷开关柜（环网柜）特点：空气绝缘环网柜，一般都称半绝缘环网柜；其主回路母线裸露于空气中，采用正常的电气间距。常用的空气绝缘环网柜按使用的开关类型又分为：真空负荷开关柜、SF6负荷开关柜、压气式负荷开关柜。其典型设计代号为HXGN。结构特点：详见下图（压气式开关）。3、负荷开关柜型号定义：4、负荷开关柜（2）全绝缘负荷开关柜（环网柜）特点：气体绝缘环网柜，一般都称全绝缘环网柜；其区别于半绝缘环网柜的地方在于：1、充气绝缘后相间距离只有空气绝缘柜的1/3,开关柜尺寸大大减小。2、全绝缘环网柜绝缘介质:采用sf6、n2等气体或其复合材料作为绝缘介质,绝缘性能强。3、电气间隙:绝缘气体绝缘性能远强于空气,全绝缘柜电气间隙远远小于半绝缘柜。4、设备尺寸:因电气间隙小,全绝缘柜尺寸远小于同等电压等级的半绝缘柜,占地面积小。5、海拔影响:全绝缘环网柜主回路元器件内置于充气隔室,压力恒定,不受海拔影响,特别适用于高海拔地区。半绝缘环网柜的绝缘性能直接受海拔影响,标准产品用于1000m以下,更高海拔需特殊设计。6、污秽影响:污秽无法影响全绝缘环网柜的充气隔室,适用于污秽地区。半绝缘环网柜直接受污秽影响,特别恶劣条件需特殊设计。7、目前市面上比较流行的产品有SF6全绝缘环网柜、固体绝缘环网柜、普通空气绝缘+复合材料绝缘环网柜，其典型设计代号为XGN。5、负荷开关柜 6、负荷开关柜SF6气体全绝缘结构特点：详见下图。结构特点：传统型气体绝缘环网柜，母线以及负荷开关、隔离开关均密封于SF6气箱内，不与外部空气相接触。7、负荷开关柜空气+复合材料全绝缘结构特点：详见下图。结构特点：母线以及负荷开关、隔离开关均密封于充满干燥空气的气箱内，不与外部空气相接触，母线之间采用复合绝缘材料进行隔离，有效降低带电体之间的电气间隙。厂家及型号：广东阿尔派SBC-12（未带电操）（全绝缘柜）8、几个容易混淆的全绝缘柜案例厂家及型号：亚洲电力SRM16-12系列（未带电操）（全绝缘柜）9、几个容易混淆的全绝缘柜案例厂家及型号：苏州阿海珐FBX-E（未带电操）（全绝缘柜）10、几个容易混淆的全绝缘柜案例厂家及型号：施耐德RM6（带电操及不带电操）（全绝缘柜）11、几个容易混淆的全绝缘柜案例厂家及型号：霍斯通电气FTR1（未带电操）（全绝缘柜）12、几个容易混淆的全绝缘柜案例厂家及型号：梅兰日兰SM6（半绝缘柜）12、半绝缘柜案例厂家及型号：亚洲电力AGN-12（半绝缘柜）13、半绝缘柜案例厂家及型号：白云电器(仿SM6)（半绝缘柜）14、半绝缘柜案例厂家及型号：ABB（半绝缘柜）15、半绝缘柜案例厂家及型号：天安集团（上海）（半绝缘柜）16、半绝缘柜案例厂家及型号：汕头正超XGN36（半绝缘柜）18、半绝缘柜案例厂家及型号：宁波天安（仿SM6）（半绝缘柜）19、半绝缘柜案例厂家及型号：东芝白云（仿SM6）（半绝缘柜）20、半绝缘柜案例厂家及型号：深圳耐吉电器（仿SM6）（半绝缘柜）21、半绝缘柜案例谢谢！
