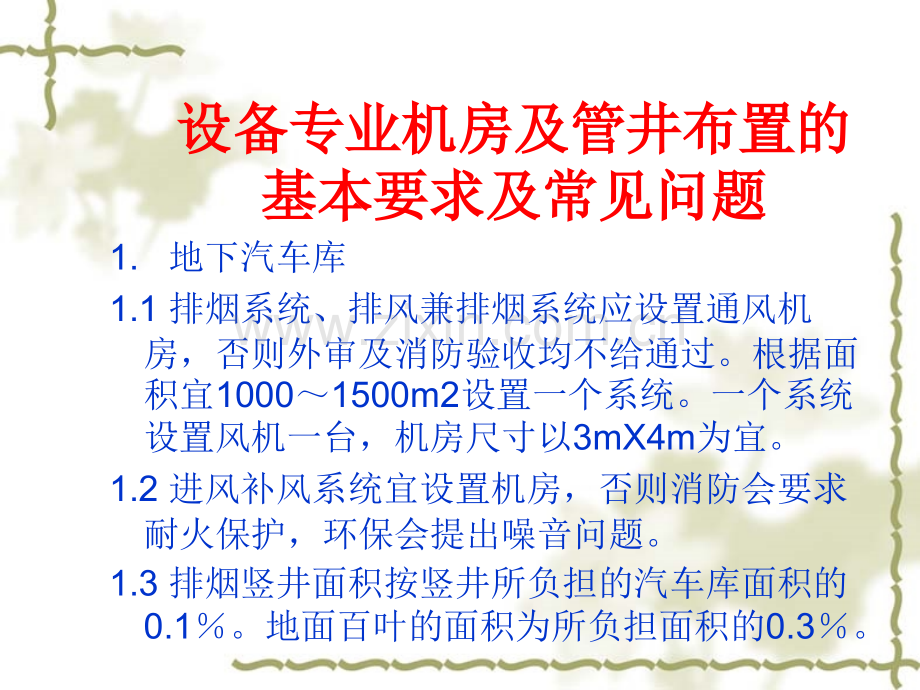

快速配合建筑问题快速配合建筑问题设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题主讲人：王红朝主讲人：王红朝1.地下汽车库1.1 排烟系统、排风兼排烟系统应设置通风机 房，否则外审及消防验收均不给通过。根据面积宜10001500m2设置一个系统。一个系统设置风机一台，机房尺寸以3mX4m为宜。1.2 进风补风系统宜设置机房，否则消防会要求耐火保护，环保会提出噪音问题。1.3 排烟竖井面积按竖井所负担的汽车库面积的0.1。地面百叶的面积为所负担面积的0.3。设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题1.地下汽车库1.4 排烟的补风应按不同的防火分区分析，若一个防火分区没有对外直接开启面积或车道，则需要设机械补风系统。一般一个防火分区的进风集中设置即可，风量为排烟量的50。纯火灾补风的进风井，按防火分区面积的0.05设置。进风百叶面积为防火分区面积的0.15。进风百叶底距地2m，在绿化地带宜距地1m。进风百叶距排风百叶的水平距离宜大于10m，并应布置在排风百叶下方。设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题1.地下汽车库1.5 地下汽车库根据规范大于2000m2时应设机械排烟系统。但是，现实情况（例如生态车库）需要设计为自然通风排烟，如果工程所在地的消防局及审图单位允许，自然排烟应按大空间设计，开启的面积大于地面面积5。若通风也要求自然，其开启面积越大越好。设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题2.地下变配电室2.1 进排风竖井面积可根据变配电室面积进行计算。一般为每100 m2变配电室需排风井0.3 m2，进风井0.3 m2，进、排风百叶均为0.6 m2。设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题3.柴油机房3.1 进风竖井面积可根据柴油发电机组的容量计算，一般每100KVA的容量需机械进风井面积0.4m2，自然进风井1.2m2；排风井净宽一般为大于1.0m,尺寸应根据样本要求。3.2 机房内建议预留消烟池位置。要求电专业排烟出口管设消烟、消音器，要求机房和进、排风井设吸音措施。烟气低空排放时需加设专业的净化装置，例如，催化式烟气净化装置 设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题4.水泵房、制冷机房等设备用房4.1 进排风竖井面积可根据地面面积进行计算。一般为每100 m2变配电室需排风井0.12 m2，进风井0.1 m2，进、排风百叶均为0.3 m2。设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题5.公共建筑设计集中空调系统时的机房设置5.1 制冷主机房：水冷系统制冷主机房一般大于150m2，初步可按下表估算：建筑面积万m213388估算制冷机房面积M2200300300500400600设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题5.2 全空气空调系统 一般500800m2设计一个空调机房，机房面积一般为2030m2.机房一般设置在楼梯间附近。5.3 风机盘管加新风系统 一般1220m2一个新风机房，系统较小时可以吊装。设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题5.4 全空气空调系统对层高要求 小系统一般400mm,较大系统一般需要 600mm,当出现设备通道管道重叠时需要具体计算标高要求。5.5 风机盘管加新风系统对层高要求 一般250350MM。设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题5.6 酒店客房竖向管井配合 一般两间客房共用一套管井，一般设置一个卫生间排风井，一个新风井，一个水管井；管径尺寸一般与层数有关，现在公司旅游酒店较多，一般标准层有37层，排风井、新风井尺寸一般400 x400,水管井四管制需300X1200，两馆制需300X700，包含凝结水管。5.6 公建机电层配合 不同项目机电层内容差别很大，需具体设计。设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题6.管线综合6.1 大平面处的管线综合，建筑确定最低标高，各专业在平面中进行交错，位置错开，看能否满足要求，确定个别管线是否穿梁。6.2 机电层管线综合，各专业配合，划分势力范围，以能满足维修及安装为最低要求。6.3 标准层走道的管线综合，各专业设备专业机房及管井布置的设备专业机房及管井布置的基本要求及常见问题基本要求及常见问题6.3 走道的管线综合，各专业管线在空间上进行布置，看是否满足建筑最低使用要求，哪些管道有可能在不影响房间使用的情况下可以敷设在房间内。6.4 综合原则：无序让有序，电让空调、水，有压让无压，小管让大管，开式系统让闭式系统。
