新型F系列音箱.pptx

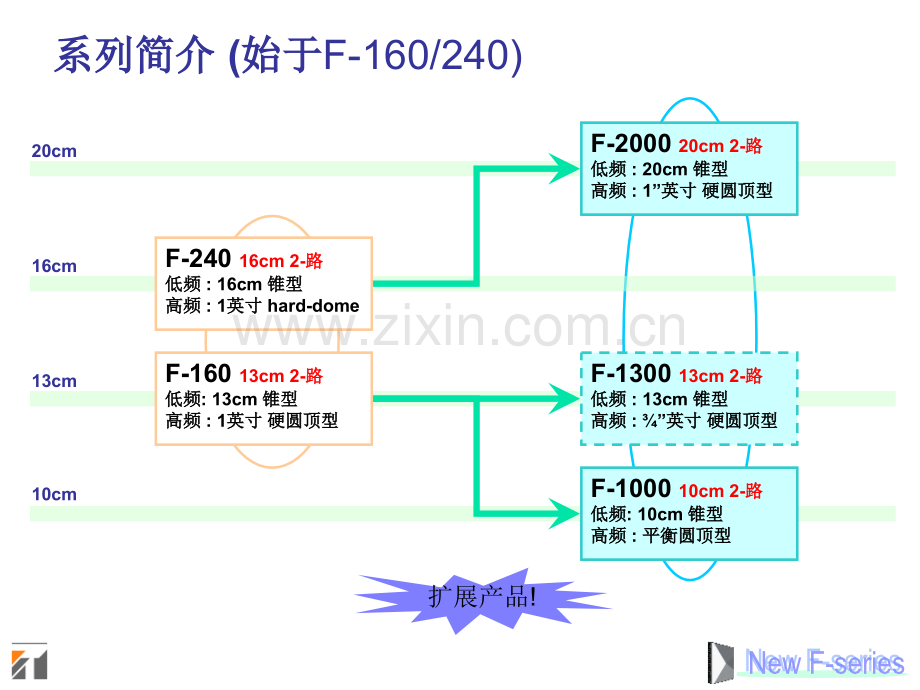

“新型新型F-系列音箱系列音箱”TOAElectronicsPteLtdTOAElectronicsPteLtd2 2007.06.12系列简介系列简介(始于始于F-160/240)F-1300 13cm 2-路路低频低频:13cm 锥型锥型高频高频:”英寸英寸 硬圆顶型硬圆顶型F-2000 20cm 2-路路低频低频:20cm 锥型锥型高频高频:1”英寸英寸 硬圆顶型硬圆顶型F-1000 10cm 2-路路低频低频:10cm 锥型锥型高频高频:平衡圆顶型平衡圆顶型F-160 13cm 2-路路低频低频:13cm 锥型锥型高频高频:1英寸英寸 硬圆顶型硬圆顶型F-240 16cm 2-路路低频低频:16cm 锥型锥型高频高频:1英寸英寸 hard-dome10cm13cm16cm20cm扩展产品!F-16013cm 2-路发布计划发布计划F-100010cm 2-路2007年12月20072008F-200020cm 2-路F-130013cm 2-路F-24016cm 2-路BS-103012cm 2-路非连续2007年4月非连续2007年3月扬声器简介扬声器简介 黑色白色F-1000 系列系列室内低阻抗F-1000BF-1000W高阻抗F-1000BTF-1000WT室外高阻抗F-1000BTWPF-1000WTWPF-1300 系列室内低阻抗F-1300BF-1300W高阻抗F-1300BTF-1300WT室外高阻抗F-1300BTWPF-1300WTWPF-2000 系列系列室内低阻抗F-2000BF-2000W高阻抗F-2000BTF-2000WT室外高阻抗F-2000BTWPF-2000WTWPF-160G/W+bkt价格计划价格计划F-1000B/WF-240G/W+BS-1030B/WF-1000BT/WTF-160GM/WM+bktF-160WP+bktF-2000BT/WTF-2000B/WF-2000WPF-1000WP10cm 2-路路12/13cm 2-路路16cm 2-路路20cm 2-路路产品特点产品特点散射范围宽 110 x 100“D3 概念”,宽散射特性的八边形高频喇叭(F-2000)90 x 90“D3 概念”,宽散射特性的八边形高频喇叭(F-1000)拓宽收听区域,改善散射特性的喇叭适配器80 x 80(仅F-2000)现代化设计 “新型F-系列”采用综合性设计理念。可选择垂直安装或水平安装。提供各种安装架 安装架作为标准配件供给。墙壁水平安装的可调角度宽广。天花板/板墙/簇群安装架可供选择。提供户外型WP型扬声器 防溅等级达到 IP-X4RoHS认可 具有可再涂漆性 F-2000设计理念设计理念可用于垂直和水平安装可用于垂直和水平安装F-1000F-1300F-2000设计注册设计注册 美国/欧洲/中国设计理念设计理念双面表层均采用粗切削，增强了机双面表层均采用粗切削，增强了机箱强度。箱强度。平整侧面平整侧面粗切削侧面粗切削侧面内外结构内外结构 200mm 锥型低频扩音器25mm 圆顶高频扩音器2P 按压终端尾部螺丝 (x6)旋转开关内部构造底部固定螺丝(x2)内外结构内外结构 平衡圆顶型高频扩音器100mm 锥型低频扩音器内部构造旋转开关2P 按压终端尾部固定螺丝底部固定螺丝*收听区域拓宽*散射性能得到改善高频散射(F-2000)110 x 100八边形喇叭 水平部分垂直部分100110*典型的方形喇叭SPL 轮廓F-2000高频喇叭附件高频喇叭附件原用喇叭原用喇叭110 x 100度八边形喇叭喇叭附件喇叭附件80 x 80度八边形喇叭 水平80水平110独立滤波器独立滤波器/保护电路保护电路高通滤波器低通滤波器保护设备*保护设备*高低*保护设备只用于低阻抗型号频率响应频率响应/交叉交叉TOA F-1000/2000 与与 JBL Control23/28的比较的比较TOA F-1000/2000 与与 JBL Control23/28的比较的比较阻抗选择器阻抗选择器F-1000F-2000多功能安装架多功能安装架固定拴螺栓垂直轴水平轴墙面安装 1)将墙架+尾架固定在墙面；2)调整水平角；3)将固定拴插入扬声器架和尾架，固定扬声器；4)调整垂直角度，收紧固定拴。墙架尾架扬声器架安装螺丝安装螺丝背面图用于标准支架用于标准支架用于标准支架OmniMount用用于标准支架F-1000F-2000旋转式尾部安装旋转式尾部安装水平安装垂直安装防风雨型防风雨型终端套 防风雨格栅不锈钢支架应用应用/可选配件可选配件F-1000F-1000F-2000F-2000室内型室内型墙壁安装墙壁安装垂直垂直水平水平天花板安装天花板安装垂直垂直水平水平可选安装架HY-CM10B/WHY-CM10B/W可选安装架HY-CM20B/WHY-CM20B/W板墙悬挂板墙悬挂可选安装架HY-BH10BHY-BH10B暂无扬声器直立式安装扬声器直立式安装簇装簇装可选安装架HY-CL10BHY-CL10B可选安装架HY-CL20BHY-CL20B室外型室外型墙壁安装墙壁安装垂直垂直水平水平天花板安装天花板安装垂直垂直水平水平暂无暂无柱安装柱安装标准标准/可选配件可选配件直立式安装簇群安装天花板安装墙壁安装柱上安装标准安装架天花板安装 水平安装板墙安装*户外墙壁安装墙壁安装(墙壁安装架墙壁安装架)*方向角调整范围:仅垂直无墙壁安装架带墙壁安装架*方向角调整范围:垂直和水平墙壁安装墙壁安装(宽水平角宽水平角)*上下旋转安装架，可左右调整扬声器方向。墙壁安装墙壁安装(侧墙安装侧墙安装).如果扬声器无法安装于正面墙壁，则可选择安装于侧面墙壁。天花板安装天花板安装水平水平(可选安装架可选安装架)垂直垂直(标准安装架标准安装架)天花板安装天花板安装(水平水平)可选配件（HY-F10CMB/W）F-1000系列F-2000系列可选配件（HY-F20CMB/W）*与板墙悬挂架安装选用相同支架。*专用于水平天花板安装的新支架。水平可调角水平可调角+/-15度+/-20度F-1000系列F-2000系列扬声器支撑座扬声器支撑座 支撑座可选支撑座可选扬声器支撑座:ST-16(A)配有支撑座调整器柱安装柱安装(户外户外)安装架可选安装架可选F-1000 系列F-2000 系列柱带:YS-60B连接架:SP-131柱带:YS-60B板墙悬挂板墙悬挂 安装架可选安装架可选*适用板宽:6 60mm簇装簇装 安装架可选安装架可选推荐子低音炮推荐子低音炮FB-120B/WHB-1FB-100F-1000F-2000提供提供“OmniMount”F-1000F-1000F-2000F-2000墙壁安装墙壁安装(N.A.)OmniMount20.5WA天花板安装天花板安装(N.A.)OmniMount20.5CA*OmniMount 只能安装于机箱背面。OmniMount 20.5系列承重能力为9.3kg(20.5英镑)。规格规格F-1000F-1300F-2000低频驱动器低频驱动器4”(10cm)锥型5”(13cm)锥型8”(20cm)锥型高频驱动器高频驱动器平衡圆顶型“(19mm)圆顶型1“(25mm)圆顶型灵敏度灵敏度(1m/1W)87dB(半格)89dB(一半空间)92dB(半格)*1散射散射90(水平)x 90(垂直)110(水平)x 80(垂直)110(水平)x 100(垂直)*1频率范围频率范围(-10dB)85 20,000Hz80 到20,000Hz65 20,000 Hz外围尺寸外围尺寸200 x 130 x 115(mm)250 x 170 x 150(mm)370 x 260 x 220(mm)输入终端输入终端2P 按压终端外壳材料外壳材料HIPS(高抗冲聚苯乙烯)前侧格栅材料前侧格栅材料SPCC,Paint(室内型),SPCC,WP涂层(室外型)低阻抗型低阻抗型阻抗阻抗8欧姆8欧姆8欧姆输出功率输出功率90W program150W 节目功率180W program高阻抗型高阻抗型额定功率额定功率15W30W60W开关开关旋转开关阻抗阻抗 15/5/3/1W 15/7.5/2.5/1.5/0.5W 30 /10/3/1W 30/15/5/1.5/0.5W 60/30/15/3W 60/30/15/7.5/1.5W*1:无高频喇叭适配器计划数据*TOA SPV 软件软件*EASE计划数据(1)(1)EASEEASE数据数据(2)SPV(2)SPV数据数据竞争竞争/区别区别TOATOAF-1000F-1000JBLJBLControl23Control23TOATOAF-2000F-2000JBLJBLControl28Control28应用墙面安装75度水平旋转45度水平旋转70度水平旋转45度水平旋转天花板安装有可选择安装架有可选择安装架户外柱式安装可选择安装架无可选择安装架无站立式安装有?可选择安装架有?可选择安装架板墙悬挂可选择安装架无无无垂直阵列无可选择安装架无可选择安装架OmniMount无无有无规格低频驱动器10cm低频扩音器9cm低频扩音器20cm低频扩音器20cm低频扩音器适用High-Z型号的额定功率15W10W60W60W保护电路低频/高频保护电路低频/高频共用一保护电路低频/高频保护电路低频/高频共用一保护电路高频喇叭适配器无无有，用于窄散射无End
