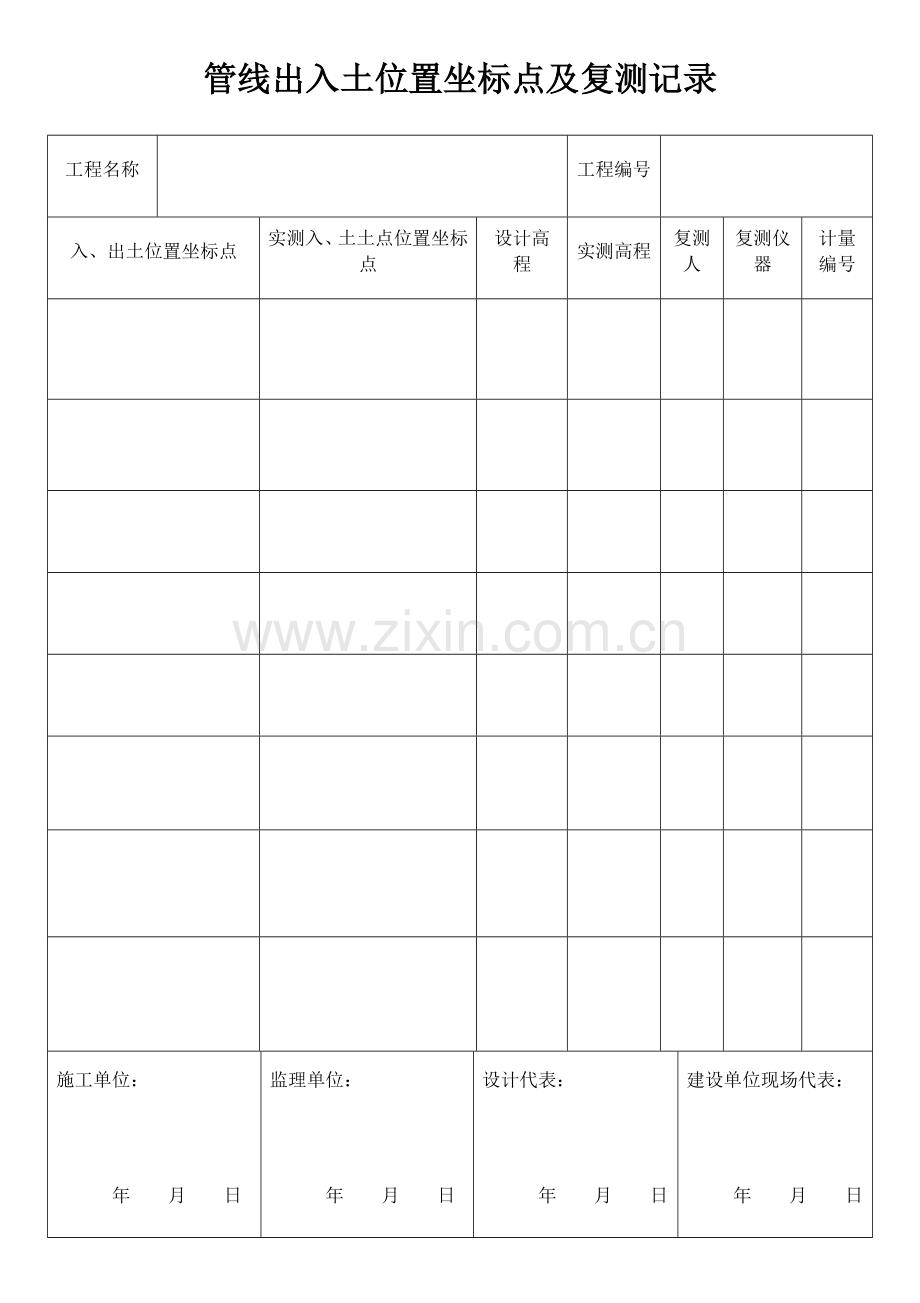

管线出入土位置坐标点及复测记录
工程名称

工程编号

入、出土位置坐标点
实测入、土土点位置坐标点
设计高程
实测高程
复测人
复测仪器
计量编号

施工单位：

年 月 日
监理单位：

年 月 日
设计代表：

年 月 日
建设单位现场代表：

年 月 日

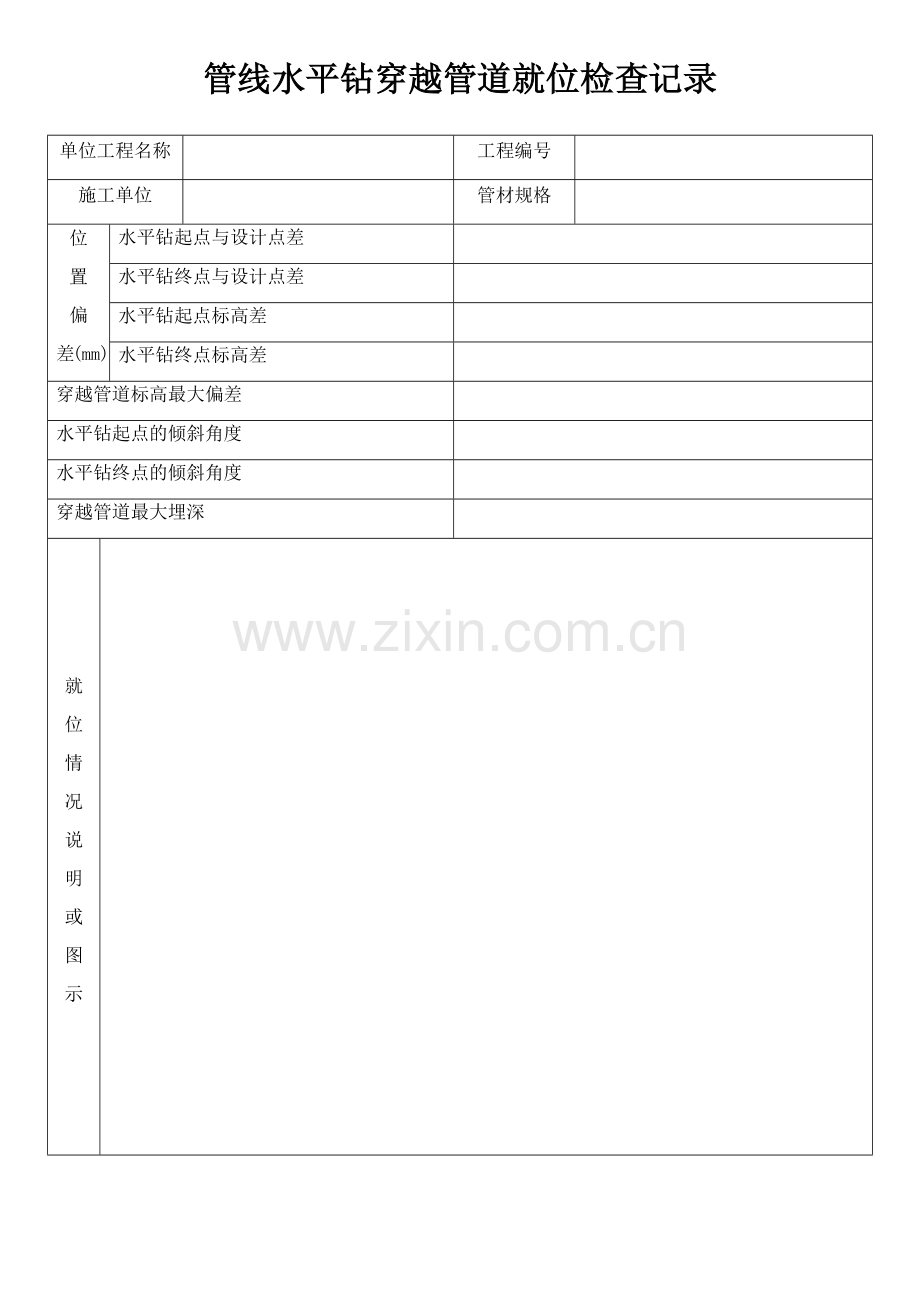

管线水平钻穿越管道就位检查记录
单位工程名称

工程编号

施工单位

管材规格

位
置
偏
差(mm)
水平钻起点与设计点差

水平钻终点与设计点差

水平钻起点标高差

水平钻终点标高差

穿越管道标高最大偏差

水平钻起点的倾斜角度

水平钻终点的倾斜角度

穿越管道最大埋深

就
位
情
况
说
明
或
图
示

备

注

记录人

质量检查员：

施工单位技术负责人

年 月 日
监理工程师：

年 月 日
建设单位现场代表：

年 月 日
管线水平定向钻穿越工程导向数据
年 月 日—— 年 月 日
单位工程名称

工程编号

施工单位

工程地点

序号
钻 杆 长 度
X
Y
Z
方 位 角
倾 角
备 注

施工单位技术负责人：

年 月 日
质量检查员：

年 月 日
监理工程师：

年 月 日

管线水平定向穿越回拖就位表
工程名称：
材料规格：
入土点纵向偏差

入土点横向偏差

入土点标高差

入土角

出土点纵向偏差

出土点横向偏差

出土点标高差

出土角

和设计曲线最大偏差

施工单位技术负责人：

年 月 日
监理工程师：

年 月 日
建设单位现场代表：

年 月 日
