测绘基础知识.pptx

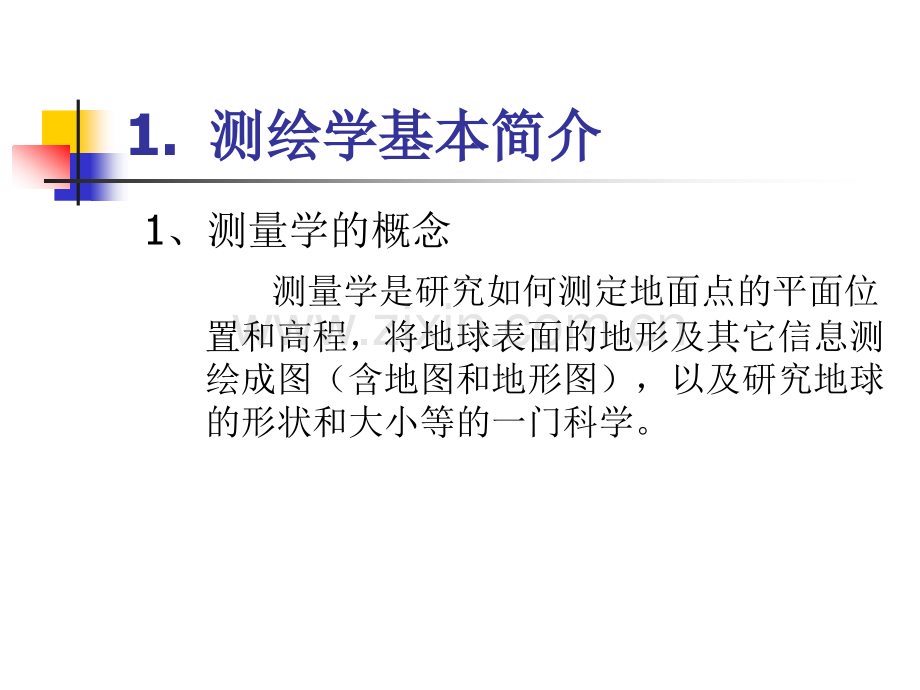

1.测绘学基本简介测绘学基本简介1、测量学的概念 测量学是研究如何测定地面点的平面位置和高程，将地球表面的地形及其它信息测绘成图（含地图和地形图），以及研究地球的形状和大小等的一门科学。测绘学基本简介测绘学基本简介2、测定 测定的概念是指运用测量仪器和方法，通过测量和计算，获得地面点的测量数据，或者把地球表面的地形按一定比例缩绘成地形图，供科学研究、国民经济建设和规划设计使用。3、测设 测设的概念是将规划图纸上设计好的建筑物、构造物的位置（平面位置和高程）用测量仪器和测量方法在地面上标定出来做为施工的依据。即俗称:放样、放线或开线。测绘学基本简介测绘学基本简介4、研究领域、研究领域n 研究测定和推算地面点的几何位置、地球形状及地球重力场，据此测量地球表面自然形状和人工设施的几何分布，并结合某些社会信息和自然信息的地理分布，编制全球和局部地区各种比例尺的地图和专题地图的理论和技术学科。又称测量学。它包括测量和制图两项主要内容。测绘学基本简介测绘学基本简介n5、测绘的应用n 在城乡建设规划、国土资源的合理利用、农林牧渔业的发展、环境保护以及地籍管理等工作中，必须进行土地测量和测绘各种类型、各种比例尺的地图，以供规划和管理使用。在地质勘探、矿产开发、水利、交通等国民经济建设中，则必须进行控制测量、矿山测量和线路测量，并测绘大比例尺地图，以供地质普查和各种建筑物设计施工用。在国防建设中，除了为军事行动提供军用地图外，还要为保证火炮射击的迅速定位和导弹等武器发射的准确性，提供精确的地心坐标和精确的地球重力场数据。在研究地球运动状态方面，测绘学提供大地构造运动和地球动力学的几何信息，结合地球物理的研究成果，解决地球内部运动机制问题。2、测绘的分类依照测绘资质分级标准所规定十二大项分类：大地测量；航空摄影；摄影测量与遥感；工程测量；地籍测绘；房产测绘；行政区域界线测绘；地理信息系统工程；地图编制；海洋测绘；导航电子地图制作；互联网地图服务。2、测绘的分类1、大地测量 研究测定地球形状及地球重力场，地球椭球参数，以及地面点的几何位置的理论和方法。2、航空摄影和摄影测量与遥感 测绘地表形态，特别是测绘大面积的地表，可以采用摄影方法或电磁波成像的方法，以获得地表形态的信息。然后根据摄影测量的理论和方法，将获得的地表形态信息以模拟的或解析的方式进行处理，使转变为各种比例尺的地形原图或形成地理数据库。2、测绘的分类3、工程测量 研究工程建设和自然资源开发中各个阶段进行的控制和地形测绘、施工放样、变形监测的理论和技术的学科。4、地籍测绘 地籍测绘是对地块权属界线的界址点坐标进行精确测定，并把地块及其附着物的位置、面积、权属关系和利用状况等要素准确地绘制在图纸上和记录在专门的表册中的测绘工作。地籍测量的成果包括数据集（控制点和界址点坐标等）、地籍图和地籍册。2、测绘的分类5、房地产测绘 房地产测绘是专业测绘中的一个很具有特点的分支。它测定的特定范围是房屋以及与房屋相关的土地，也就是说，房地产测绘就是运用测绘仪器、测绘技术、测绘手段来测定房屋、土地及其房地产的自然状况、权属状况、位置、数量、质量以及利用状况的专业测绘。2、测绘的分类6、行政区域界线测绘 利用测绘技术手段完成界线勘察、划定，在实地及地图上反映勘界成果，全面表述界线的实地与图上位置及相关信息，为边界管理提供科学依据。7、地理信息系统工程 在计算机硬、软件系统支持下，对整个或部分地球表层（包括大气层）空间中的有关地理分布数据进行采集、储存、管理、运算、分析、显示和描述的技术系统。2、测绘的分类8、地图编制、地图编制 系研究编制地图的理论与工艺的学科。主要包括地图的编辑与编绘，如地图的内容、制图资料的分析与整理、制图综合的原则、地图内容转绘方法、遥感信息与计算机制图的运用等。9、海洋测绘、海洋测绘 海洋水体和海底为对象所进行的测量和海图编制工作。主要包括海道测量、海洋大地测量、海底地形测量、海洋专题测量，以及航海图、海底地形图、各种海洋专题图和海洋图集等的编制。2、测绘专业名词解释n1、坐标系参考椭球面 n地球体从整体上看，十分接近于一个规则的旋转椭球体。地球椭球由三个椭球元素：长半轴，短半轴和扁率表示。形状、大小一定且已经与大地体作了最佳拟合的地球椭球称为参考椭球。我国的最佳拟合点，也称为大地原点，位于陕西省西安市泾阳县永乐镇。参考椭球面是测量、计算的基准面。各国为处理大地测量的成果，往往根据本国及其他国家的天文，大地，重力测量结果采用适合本国的椭球参数并将其定位。我国在成立之前采用海福特椭球参数，新中国成立之初采用克拉索夫斯基椭球参数（其大地原点在前苏联，对我国密合不好，越往南方误差越大）。目前采用的是1975年国际大地测量学与物理学联合会（IUGG）推荐的椭球，在我国称为“1980年国家大地坐标系”。2、测绘专业名词解释n坐标原点即是前面提到的“陕西省咸阳市泾阳县永乐镇”。n2008年7月1日我国启动了2000国家大地坐标系，计划用810年完成现行国家大地坐标系到2000国家大地坐标系的过渡与转换工作。（现在2011年，在我国很多的地方任然采用的“54北京坐标系”坐标系的转换工作的难度和工作量可想而知2、测绘专业名词解释高斯平面直角坐标系 高斯投影是等角横切椭圆柱投影。等角投影就是正形投影。所谓，正形投影，就是在极小的区域内椭球面上的图形投影后保持形状相似。即投影后角度不变形。高斯投影的规律是：(1)中央子午线的投影为一条直线，且投影之后的长度无变形；其余子午线的投影均为凹向中央子午线的曲线，且以中央子午线为对称轴，离对称轴越远，其长度变形也就越大；(2)赤道的投影为直线，其余纬线的投影为凸向赤道的曲线，并以赤道为对称轴；(3)经纬线投影后仍保持相互正交的关系，即投影后无角度变形；(4)中央子午线和赤道的投影相互垂直。(5)按投影带不同通常分为6和3度带。6带：自中央子午面起，自西向东每6为一带，全球共分60带。带号N与其中央子午线的经度(L)有下列关系：L=N6-3。常用坐标系：1954年北京坐标、1980年西安坐标系。2、测绘专业名词解释2、测绘专业名词解释n地球地球坐标坐标系的系的分类分类及其及其相互相互关系关系2、测绘专业名词解释n2、高程系统概念n 地面点高程，指的是地面点至一定高程基准面的垂直距离，高程是表示地面点位置三维空信息的重要参数。相对于一定基准面所定义的高程体系称高程系统。测绘工作常用的高程系统有大地高系统、正高系统和正常高系统等。n绝对高程与相对高程n 绝对高程绝对高程：地面点沿其垂线到法定的似大地水准面的垂线距离。绝对高程属正常高系统的高程。如图中HA,HBn 相对高程相对高程：地面点沿其垂线到任意水准面的垂直距离。如图中HA,HBn 高差高差:二个地面点的高程之差，用h表示。如图中A、B两点高差hAB。n 我国常用有：56黄高程系、85国家高程基准、珠江高程系。2、测绘专业名词解释2、测绘专业名词解释n3、比例尺n地图上的线段长度与实地相应线段长度之比。它表示地图图形的缩小程度，又称缩尺。n4、地形图图示n地形图上表示各种地物和地貌要素的符号、注记和颜色的规则和标准，是测绘和出版地形图必须遵守的基本依据之一，是由国家统一颁布执行的标准。3、测绘工程作业流程1.技术设计2.技术交底技术交底3.测绘作业测绘作业4.过程检查、修改5.成果整理、编写技术总结6.最终检查、质量评定、编写检查报告7.甲方或第三方难收8.成果归档4、地形图测量n1、技术设计或技术纲要等；n2、工作计划方案；n3、控制点布设方案；n4、外业控制点布设及检查；n5、野外数据采集；n6、图形编辑及资料整理；n7、外业调绘、补测；n8、成果整理、编写技术总结；n9、过程检查、修改；n10、最终检查、质量评定、编写检查报告；n11、成果归档。1、地形测量工序流程4、地形测量n概述：任务的来源及测区的基本情况。n作业技术依据。n坐标系统、高程系统、基本等高距。n己有资料及可利用情况分析。n成图方法及图幅规格。n数字化地形测量基本精度要求。n控制点布设。n数字化地形测量。n安全生产的要求。n质量控制。n上交资料。2、技术设计4、地形测量n静态GPS测量n水准测量nRTK测量n导线测量3、控制测量静态GPS测量RTK测量地形数据采集n1：500地形图5、测绘报价n收费依据:n工程勘察设计收费标准n测绘收费标准（2010年）
