测量2个面的角度一般操作步骤.pptx

上传人：a199****6536 文档编号：4242909 上传时间：2024-08-29 格式：PPTX 页数：12 大小：3.93MB

下载相关举报

第1页 / 共12页

第2页 / 共12页

第3页 / 共12页

第4页 / 共12页

第5页 / 共12页

点击查看更多>>

资源描述

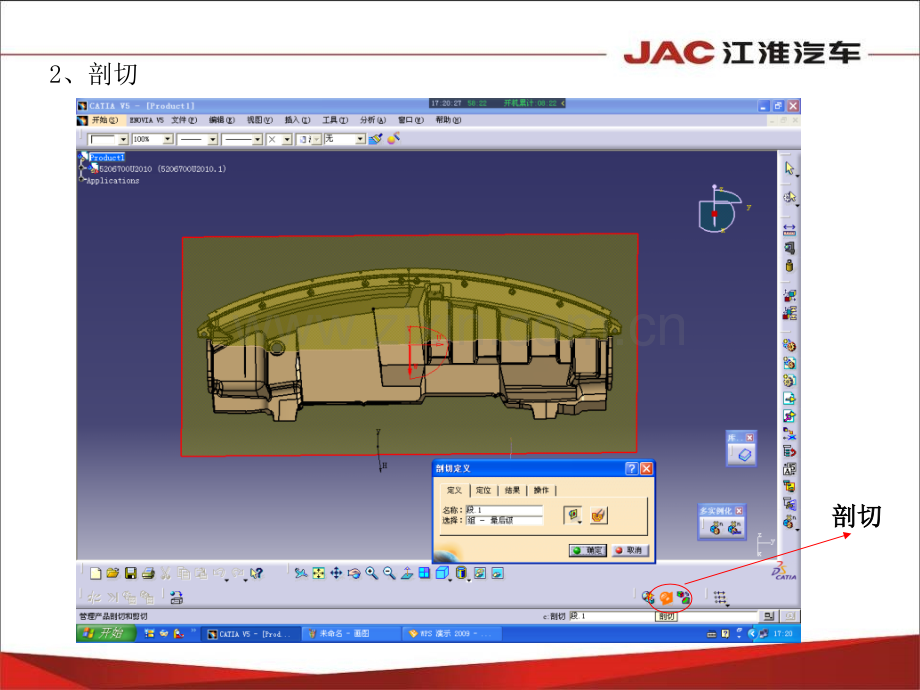

1、打开要测量2面的数模面1面22、剖切剖切剖切3、点确定后，结构树上出现段1，零件上出现一条线段1线4、右击段1，在菜单中选择段1对象中的导出段落，单击保存5、选择菜单栏上文件，打开刚才保存的段1文件打开后出现段16、单击右栏中的直线命令，出现直线定义对话框7、选择要测量2个面角度的其中一个面段面的两点，然后直线定义确定单击确定后，段面上的线变为白线，以此类推，2面上的直线8、单击测量工具，出现测量对话框，选择1、2方式中仅边
