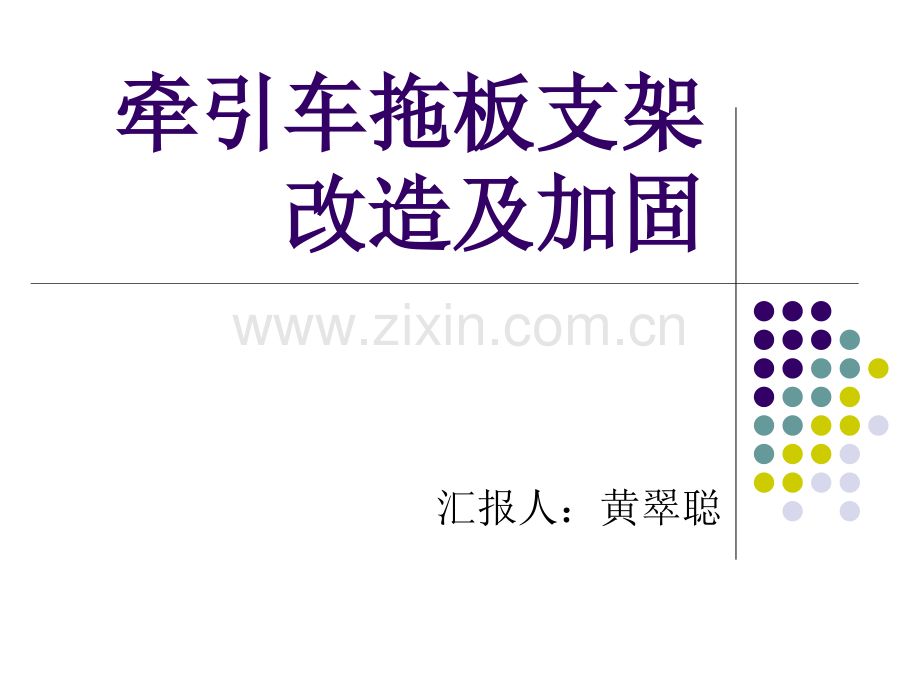

牵引车拖板支架改造及加固.pptx

牵引车拖板支架牵引车拖板支架改造及加固改造及加固 汇报人：黄翠聪项目开展前现状：项目开展前现状：l目前三部牵引车挡板支架都出现不同程度严重损坏，主要原因是拖板常年停靠在外，风吹雨淋，拖板支架生锈、断裂、油漆脱落，叉车工在盘酒时，车辆运载酒垛会无意间撞击挡板支架。长时间会导致挡板下方支架断裂，影响拖板整个框架载重结构，存在较大安全隐患。内容及计划内容及计划：l如果更换整板框架载重支架（由方管：规格2.5*2.5焊接组成）。工作任务大，工期长，更换费用高。改造前后经济效益对比:l更换拖板框架费用更换拖板框架费用：需要196.5m（2.5*2.5方管），每支（6m）方管费用为：150元，196.5m6m=33支*150=4950元，镀锌板规格230cm*120cm=213.12/片，一部拖板需要6片镀锌板：231.12*6=1278.72元，槽钢规格6*6二支：314.28元，黄色油漆5桶*100元=500元，其它附件费用约为200元。一部牵引车拖板更换支架费约为：7242元，三部拖板共计需：21729元。l改造加固费用：改造加固费用：需要12m（3*3方管），每支（6m）方管费用为：180元，12m6m=2支*180=360元，镀锌板规格230cm*120cm=213.12/片，一部拖板需要6片镀锌板：231.12*6=1278.72元，槽钢规格6*6二支：314.28元，黄色油漆5桶*100元=500元，其它附件费用约为200元。一部牵引车拖板更换支架费约为：2653元，三部拖板共计需：7959元。l节约经济效益为：节约经济效益为：7242元-2653元=4589元/部，三部拖板改造共节约经费：13767元。课题预期目标或成果课题预期目标或成果 l经改造加固后的拖板，延长拖板使用寿命，增加安全系数，用最少的钱买最安全的作业。另：牵引车夜间盘酒路口交叉点多，外来车辆装酒车辆多，行车作业存在安全隐患。改造同时在三部拖板底板槽钢四周张贴反光纸，有利于驾驶员在光线昏暗条件下作业时发现前方车辆动态，能及时较好控制车速，防止追尾及意外发生。改造费用预算改造费用预算：l三部拖板改造项目所需要费用为:7959元左右。牵引车拖板改造前支架断裂及旧拖板牵引车拖板改造前支架断裂及旧拖板原貌图片：原貌图片：牵引车拖板改造过程图片：牵引车拖板改造过程图片：喷警示标语喷警示标语l警示标语为本工段自刻字、自喷油漆l警示标语可以时刻提醒叉车作业人员操作规范，避免损坏支架。粘贴夜间反光纸粘贴夜间反光纸l牵引车夜间盘酒路口交叉点多，行车作业存在安全隐患。粘贴夜间反光纸，成本低，效果好。l利用反光纸特性，在拖板底板槽钢四周张贴反光纸，有利于驾驶员在光线昏暗条件下作业时发现前方车辆动态，能及时较好控制车速，防止追尾及意外发生。改造前牵引车图片：改造前牵引车图片：l未改造前，牵引车拖板因无停车棚，需常年停靠在外，风吹雨淋，拖板支架生锈、断裂、油漆脱落，影响拖板整个框架载重结构等等，行车安全存在较大安全隐患。改造后牵引车图片：改造后牵引车图片：l改造后，拖板在整体框架结构上，更稳，更结实，更牢固，对行车及作业安全系数增加了不少保障，有力消除安全隐患。
