海结原理9漂浮稳性讲义.pptx

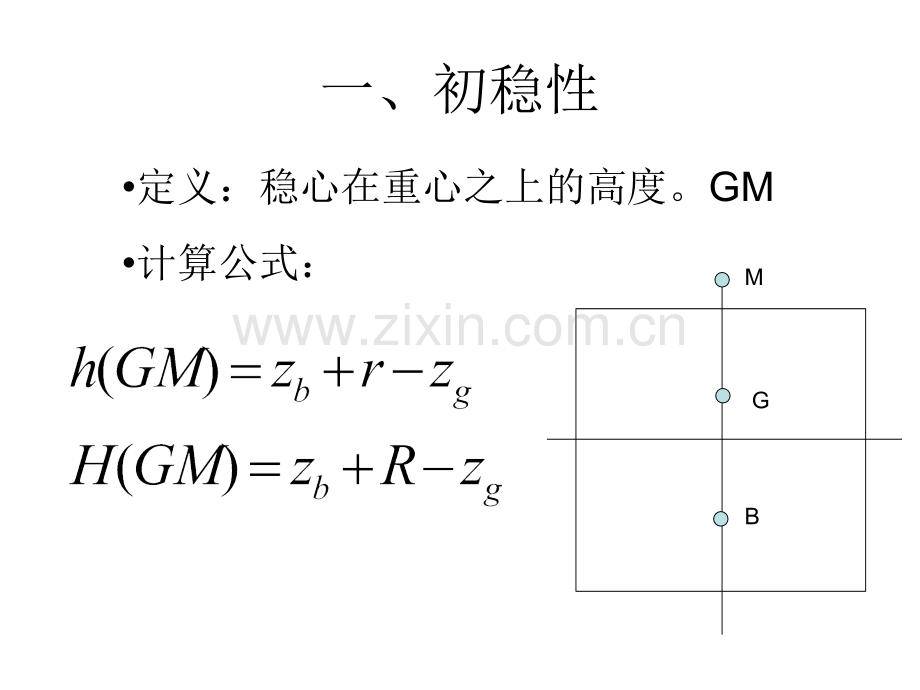

<p>海洋结构物设计原理讲义（9）一、初稳性定义：稳心在重心之上的高度。GM计算公式：BGM稳心半径稳性半径：BM 浮心到稳心的距离纵稳心半径：RBM横横稳心半径：r BM纵长方体船的稳心半径LB二、海洋平台完整稳性(1)初稳性：漂浮状态各种工况下经过自由液面修正后初稳性高不小于0.15m(2)大角稳性：进水角第二交点复原力臂倾侧力臂力臂倾斜角BAC三、海洋平台破舱稳性1.自升式平台破舱稳性要求 任意舱室收到规范规定的破损后，并受到来自任意方向的50kn风倾力矩作业下，计及下沉、纵倾和横倾的联合影响后，最终水线得保持在可能发生继续浸水得任何开口得下缘之下。稳性横准数K=1.4三、海洋平台破舱稳性2.自升式平台破舱要求（1）水密舱壁间：水平渗透为1.5m;垂直高度为自底部向上无限制；（2）水密舱壁间得距离应不小于3m。间距在3m以内的一个或几个相应得舱壁应不予考虑。四、海洋平台站立稳性1.抗倾稳性抗倾安全系数Mzk：站立时得抗倾力矩（tm）Mzq:倾覆力矩自升式平台要求：正常作业：Kzq=1.5风暴自存：Kzq=1.3四、海洋平台站立稳性2.抗倾稳性计算（1）抗倾力矩MzkWz Y0 ，单位：吨米Wz 是减去浮力后得重量，包括空船重量、可变载荷和压载水、作业负荷Y0 是重力距离倾覆轴得水平距离，与倾覆轴得选取有关。四、海洋平台站立稳性3.抗倾稳性计算（2）倾覆力矩MzqMF ML ，单位：吨米MF 风倾力矩ML 是波流力矩MFF ZaML（FLiZLi）Fli 第i各构件受到得波浪力在可行程倾覆力矩方向上得分力；Zli 是Fli对铰接点得垂直距离Za 风压中心到铰接点得垂直距离，自升式平台在泥面一下3m处为铰接点。泥面3m四、海洋平台站立稳性3.抗滑稳定性（1）抗滑安全系数:RH 抗滑阻力（吨）FH 滑移力（吨）满载作业时：KH=1.4风暴自存时：KH=1.2RHFH四、海洋平台站立稳性3.抗滑稳定性（2）抗滑稳性计算RC 桩靴底部得土壤凝聚力RCf 桩靴周边得摩擦力RC C AmbRCf C AmsC 土壤得剪切强度Amb 桩靴地面与海底得接触面积Ams 桩靴与滑移方向平行的两个侧边面积之和五、地基承载力校核地基极限承载力 桩靴反力1.三腿平台各腿反力计算方法321G五、地基承载力校核2.地基极限承载力计算人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。</p>
