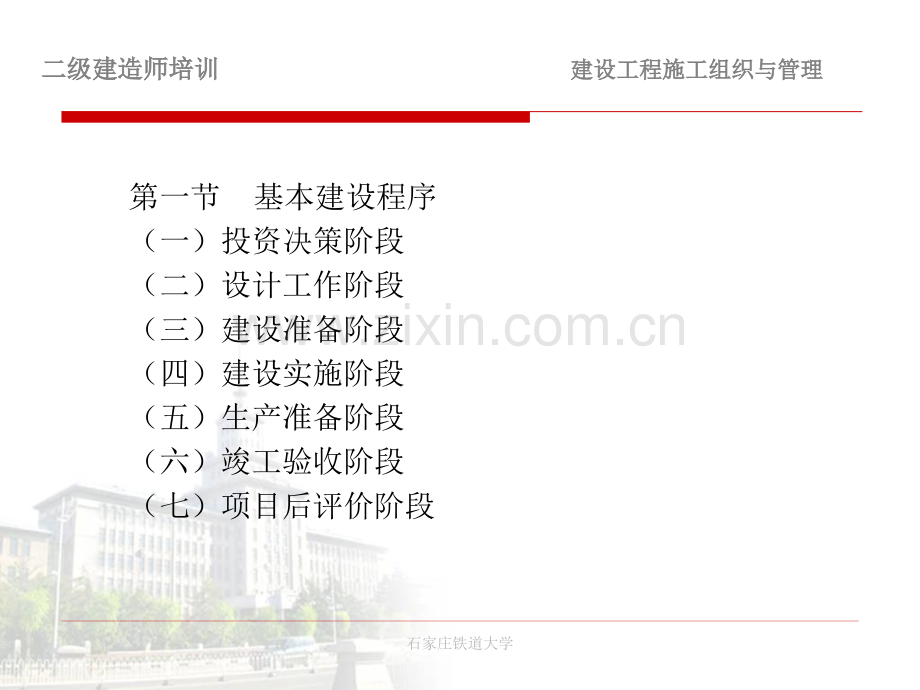

二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学 第一章 绪 论二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学第一节 基本建设程序（一）投资决策阶段（二）设计工作阶段（三）建设准备阶段（四）建设实施阶段（五）生产准备阶段（六）竣工验收阶段（七）项目后评价阶段二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学一、建筑产品的特点（一）建筑产品在空间上的固定性（二）建筑产品的多样性（三）建筑产品体形庞大二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学二、建筑产品生产的特点（一）建筑产品生产的流动性（二）建筑产品生产的单件性（三）建筑产品生产的地区性（四）建筑产品生产周期长（五）建筑产品生产露天作业多（六）建筑产品生产的高空作业多（七）建筑产品生产组织协作的综合复杂性二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学施工组织设计的概念施工组织设计的概念施工组织设计是指导拟建工程项目进行施工准备和正常施工的一个综合性的基本技术经济文件，是对拟建工程在人力和物力、时间和空间、技术和组织等方面所做的全面合理的安排。是沟通工程设计和施工之间的桥梁。是指导拟建工程项目的全局性文件。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学施工组织设计的要求施工组织设计的要求施工过程的连续性是指施工过程的各阶段、各工序之间，在时间上具有紧密衔接的特性。施工过程的均衡性是指项目的施工单位及其各施工生产环节，具有在相等的时段内，产出相等或稳定递增的特性。施工过程的协调性（比例性）是指施工过程的各阶段、各环节、各工序之间，在施工机具、劳动力的配备及工作面积的占用上保持适当比例关系的特性。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学施工组织设计的基本任务施工组织设计的基本任务根据业主对建设项目的各项要求，选择经济、合理、有效的施工方案；确定合理、可行的施工进度；拟定有效的技术组织措施；采用最佳的劳动组织，确定施工中人力、资金、材料、机械等需要量；合理布置施工现场的空间，以确保全面高效地完成最终建筑产品。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学不同阶段施工组织设计的作用不同阶段施工组织设计的作用标前施工组织设计的主要作用，是指导工程投标与签订工程承包合同，并作为投标书的一项重要内容（技术标）和合同文件的一部分。标后施工组织设计的主要作用，是指导施工前的准备工作和工程施工全过程的进行，并作为项目管理的规划性文件，提出工程施工中进度控制、质量控制、成本控制、安全控制、现场管理、各项生产要素管理的目标及技术组织措施，提高综合效益。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学设计阶段初步设计阶段施工组织规划设计技术设计阶段施工组织总设计施工图设计阶段单位工程施工组织设计施工阶段投标阶段综合指导性施工组织设计施工阶段实施性施工组织设计o施工组织设计的分类1、按编制阶段不同的分类二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学施工组织总设计单位工程施工组织设计分部分项工程施工组织设计编制对象建筑群、建设项目单位工程分部分项工程作用总的战略部署编制年度计划依据直接指导施工编制月旬计划依据指导施工及操作编制月旬作业计划的依据 编制时间初步设计或技术设计后 投标或开工前 单位施工组织设计后或同时，施工前 编制人总承建单位为主，建设、设计、分包单位参加施工单位 专业施工单位（或分包单位）2、按编制对象不同的分类二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学制定和选择施工方案的基本要求1）切实可行。2）施工期限满足国家要求。3）确保工程质量和生产安全。4）施工费用最低。*质量、进度、投资、安全*二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学组织施工的基本原则组织施工的基本原则认真执行基本建设程序做好施工项目排队，保证重点，统筹安排遵循建筑施工工艺和技术规律，坚持合理的施工程序和施工顺序采用流水施工方法和网络计划技术组织施工科学安排冬雨期施工项目，保证全年生产的连续性和均衡性二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学组织施工的基本原则（续）组织施工的基本原则（续）贯彻工厂预制与现场预制相结合的方针，提高建筑产品工业化程度充分利用现有机械设备，提高机械化程度尽量采用先进的施工技术和科学管理方法尽量减少暂设工程，合理的储备物资，减少物资运输量，科学的布置施工平面二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学第二章 流水施工原理二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o流水施工是指所有的施工过程按一定的时间间隔依次投入施工，各个施工过程陆续开工，陆续竣工，使同一施工过程的施工班组保持连续、均衡，不同施工过程尽可能平行搭接施工的组织方式。如图所示二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学流水施工概述流水施工概述1.依次施工及特点依次施工及特点 依次施工是各施工段或各施工工程依次开工、依次完成的一种施工组织方式，即按次序一段段地或一个个施工过程进行施工。这种方法的优点就是单位时间内投入的人力和物资资源较少，施工现场管理简单。但专业工作队的工作有间歇，工地物资资源消耗也有间断性，工期显然拉的很长。它适用于工作面有限、规模小、工期要求不紧的工程。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学依次施工（按段数依次施工）依次施工（按段数依次施工）二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学 2.平行施工及特点平行施工及特点平行施工是全部工程的各施工段同时开工、同时完成的一种施工组织方式。这种方法的优点是工期短，充分利用工作面。但专业工作队数目成倍增加，现场临时设施 增加，物资资源消耗集中，这些情况都会带来不良的经济效果。这种方法一般适用于工期要求紧、大规模的建筑群。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学平行施工平行施工1段段2段段3段段123123123123二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学 3搭接施工及特点搭接施工及特点 搭接施工是指对施工中项目中各个施工过程，按照施工顺序和工艺过程的自然衔接关系进行安排的一种方法。这种方法是最常见的组织方法，陆续开工，陆续竣工，同时把各施工过程最大限度地搭接起来。因此，前后施工过程之间安排紧凑，充分利用了工作面，有利于缩短工期，但有些施工过程会出现不连续现象。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学搭接施工搭接施工二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学4流水施工及特点流水施工及特点流水施工方法的优点是保证了各个工作队的工作和物资的消耗具有连续性和均衡性，能消除依次施工和平行施工方法的缺点，同时保留了它们的优点。流水施工是搭接施工的一种特定形式，它最主要的组织特点是每个施工过程的作业均能连续施工，前后施工过程的最后一个施工段都能紧密衔接，使得整个工程的资源供应呈现一定规律的均匀性。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学流水施工流水施工二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学组织流水施工的条件组织流水施工的条件划分施工过程划分施工段每个施工过程组织独立的施工班组主要施工过程必须连续、均衡地施工不同施工过程尽可能组织平行搭接施工二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o流水施工的特点流水施工的特点o o 流水施工是搭接施工的一种特定形式，它最主要的组织特点是每个施工过程的作业均能连续施工，前后施工过程的最后一个施工段都能紧密衔接，使得整个工程的资源供应呈现一定规律的均匀性。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o工艺参数o时间参数o空间参数二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学注意：注意：注意：注意：一个工程需要确定多少施工过程数目目前没有统一规定，一般以能表达一个工程的完整施工过程，又能做到简单明了进行安排为原则。o工艺参数工艺参数o一、施工过程数 nn施工过程数是指一组流水的施工过程个数，以符号“n”表示。它可以是一道工序，也可以是一个分项或分部工程。施工过程划分的数目多少、粗细程度与下列几个因素有关：o施工进度计划的作用不同，施工过程数目也不同;o施工方案不同，施工过程数目也不同；o劳动量大小不同，施工过程数目也不同；二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o二、流水强度二、流水强度 Vn流水强度是每一个施工过程在单位时间内所完成的工程量。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o空间参数空间参数o一、施工段数一、施工段数 mn 施工段是组织流水施工时将施工对象在平面上划分 为若干个劳动量大致相等的施工区段，它的数目以m表示。每个施工段在某一个时间内只供一个施工过程的工作队使用。n施工段的作用是为了组织流水施工，保证不同的施工班组在不同的施工段上同时进行施工，并使各个施工班组能按一定的时间间隔转移到另一个施工段进行连续施工，既消除等待、停歇现象，又互不干扰。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o二、工作面 n工作面是表明施工对象上可能安置多少工人操作或布置施工机械场所的大小。分为完整的工作面和部分的工作面。不论是哪一种工作面，通常前一施工过程的结束就为后一个（或几个）施工过程提供了工作面。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o时间参数时间参数o一、流水节拍 tin流水节拍是一个施工过程在一个施工段的作业时间，用符号 ti表示（ti=1,2,.,n）。o二、流水间歇时间 tjn流水间歇时间是指在组织流水施工中，由于施工过程之间的 工艺或组织上的需要，必须要留的时间间隔，用符号tj表示。它包括技术间歇时间和组织间歇时间。n技术间歇时间是指在同一施工段的相邻两个施工过程之间必须有的工艺技术间隔时间。n组织间歇时间是指由于施工组织上的需要，同一段相邻两个施工过程在规定流水步距之外所增加的必要的时间间隔。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o三、流水步距 Bi,i+1n流水步距是两个相邻的施工过程先后进入同一施工段开始施工的时间间隔，用符号Bi,i+1表示。n在施工段不变的情况下，流水步距越大，工期越长；流水步距越小，则工期越短）。n流水步距的数目等于（n-1）个参加流水施工的施工过程数。n确定流水步距的基本要求是：n （1）应保证相邻两个施工过程之间工艺上有合理的顺序，不发生前一个施工过程尚未全部完成，后一个施工过程便提前介入的现象。n （2）应使各个施工过程的专业工作队连续施工，不发生停工现象。n （3）应考虑各个施工过程之间必需的技术和组织间歇时间。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o四、流水工期 TLn工期是指完成一项过程任务或一个流水组施工所需的时间，一般可采用下式计算：oTL=Bi,i+1+Tnn Bi,i+1 流水施工中流水步距之和；n Tn 流水施工中最后一个施工过程的持续时间，Tn=mtn。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o有节奏流水施工o无节奏流水施工二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o有节奏流水施工o全等节拍流水施工全等节拍流水施工o成倍节拍流水施工成倍节拍流水施工o异节拍流水施工异节拍流水施工二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o全等节拍流水施工方式的适用范围o 全等节拍流水施工比较适用于分部工程流水，不适用于单位工程，特别是大型建筑群。因为全等节拍流水施工虽然是一种比较理想的流水施工方式，它能保证专业班组的工作连续，工作面充分利用，实现均衡施工，但由于它要求划分的各分部、分项工程都采用相同的流水节拍，这对一个单位工程或建筑群来说，往往十分可了苦难，不容易达到。因此实际应用范围不是很广泛。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学某分部工程全等节拍流水施工进度计划（横线图）某分部工程全等节拍流水施工进度计划（横线图）二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o成倍节拍流水施工是指同一施工过程在各个施工段的流水节拍相等，不同施工过程之间的流水节拍不完全相等，但各个施工过程的流水节拍均为其中最小节拍的整数倍的流水施工方式。n1成倍节拍流水施工的特征n（1）同一施工过程流水节拍相等，不同施工过程流水节拍等于或为其中最小流水节拍的整数倍。n（2）各施工过程之间的流水步距等于其中最小的流水节拍。n（3）施工过程的班组数等于本过程流水节拍与最小流水节拍的比值o Di=ti/tmin二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o异节拍流水施工是指同一施工过程在各个施工段的流水节拍相等，不同施工过程之间的流水节拍不一定相等的流水施工方式。n1异节拍流水施工的特征n（1）同一施工过程流水节拍相等，不同施工过程的流水节拍不一定相等。n（2）各个施工过程之间的流水步距不一定相等。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o 无节奏流水施工是指各个施工过程的流水节拍均不完全相等的一种流水施工方式。n1 无节奏流水施工的特征无节奏流水施工的特征n（1）同一施工过程流水节拍不完全相等，不同施工过程流水节拍也不完全相等。n（2）各个施工过程之间的流水步距不完全相等且差异较大。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o2.无节奏流水施工方式的适用范围无节奏流水施工方式的适用范围o 无节奏流水施工适用于各种不同结构性质和规模的工程施工组织。由于它不像有节奏流水施工那样有一定的时间规律约束，在进度安排上比较灵活、自由，适用于分部工程和单位工程即大型建筑群的流水施工，是流水施工中由应用较多的一种方式。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学第三章第三章 网络计划技术网络计划技术二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学 在建设工程进度控制工作中，较多的采用确定型网络计划o网络计划技术的基本原理：首先，运用网络图的形式表达各项工作之间的相互关系和先后顺序关系；其次，通过对网络图进行时间参数的计算，找出计划中的关键工作和关键线路；在原来计划方案的基础上，进行计划的优化，寻求最优方案并付诸实施；在计划实施过程中采取有效措施对其进行控制，以合理使用资源，高效、优质、低耗地完成预定任务。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学网络计划的优缺点 1.网络计划能够明确表达各项工作之间的逻辑关系。2.通过网络计划时间参数的计算，可以找出关键线路和关键工作。3.通过网络计划时间参数的计算，可以明确各项工作的机动时间。4.网络计划可以利用电子计算机进行计算、优化和调整。5.不像横道计划那么直观明了等，6.绘图麻烦7.不能显示资源平衡网络计划的优缺点 二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o网络计划的几个基本概念o1、网络图o网络图是由箭线和节点按照一定规则组成的、用来表示工作流程的、有向有序的网状图形。网络图分为双代号网络图和单代号网络图两种形式，由一条箭线与其前后两个节点来表示一项工作的网络图称为双代号网络图；而由一个节点表示一项工作，以箭线表示工作顺序的网络图称为单代号网络图。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o2.网络计划与网络计划技术o用网络图表达任务构成、工作顺序并加注工作的时间参数的进度计划，称为网络计划。用网络计划对任务的工作进度进行安排和控制，以保证实现预定目标的科学的计划管理技术，称为网络计划技术。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学工作(工序)名称 i j 持续时间开始节点完成节点节点编号图121双代号网络图的基本形式o双代号网络计划o一、双代号网络图的构成o双代号网络图由箭线、节点、节点编号、虚箭线、线路等五个基本要素构成。对于每一项工作而言，其基本形式如下图。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o 1箭线 o在双代号网络图中，一条箭线表示一项工作（又称工序、作业或活动），如砌墙、抹灰等。而工作所包括的范围可大可小，既可以是一道工序，也可以是一个分项工程或一个分部工程，甚至是一个单位工程。o在无时标的网络图中，箭线的长短并不反映该工作占用时间的长短。o箭线的尾端表示该项工作的开始，箭头端则表示该项工作的结束。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o2、节点o在双代号网络图中，节点代表一项工作的开始或结束，常用圆圈表示。箭线尾部的节点称为该箭线所示工作的开始节点，箭头端的节点称为该工作的完成节点。o在一个完整的网络图中，除了最前的起点节点和最后的终点节点外，其余任何一个节点都具有双重含义既是前面工作的完成点，又是后面工作的开始点。o节点仅为前后两项工作的交接点，只是一个“瞬间”概念，因此它既不消耗时间，也不消耗资源。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o3、节点编号o在双代号网络图中，一项工作可以用其箭线两端节点内的号码来表示，以方便网络图的检查、计算与使用。o对一个网络图中的所有节点应进行统一编号，不得有缺编和重号现象。对于每一项工作而言，其箭头节点的号码应大于箭尾节点的号码，即顺箭线方向由小到大，二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o 4、虚箭线o虚箭线又称虚工作，它表示一项虚拟的工作，用带箭头的虚线表示。o其工作持续时间必须用“0”标出。虚工作的特点是既不消耗时间，也不消耗资源。o虚箭线可起到联系、区分和断路作用，是双代号网络图中表达一些工作之间的相互联系、相互制约关系，从而保证逻辑关系正确的必要手段。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学124AC5B2D4E5G3F56351双代号网络图o5、线路o在网络图中，从起点节点开始，沿箭线方向顺序通过一系列箭线与节点，最后到达终点节点所经过的通路叫线路。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o二、双代号网络图的绘制o（一）绘图的基本规则o1必须正确表达已定的逻辑关系。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学ABABCABCABCACB序号工作之间的逻辑关系网络图中的表示方法说明1A工作完成后进行B工作A工作制约着B工作的开始，B工作依赖着A工作2A、B、C三项工作同时开始A、B、C三项工作称为平行工作3A、B、C三项工作同时结束A、B、C三项工作称为平行工作4有A、B、C三项工作。只有A完成后，B、C才能开始A工作制约着B、C工作的开始，B、C为平行工作5有A、B、C三项工作。C工作只有在A、B完成后才能开始C工作依赖着A、B工作，A、B为平行工作二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学BACDACBDiDA1B1A2A3B2B3ADBCE6有A、B、C、D四项工作。只有当A、B完成后，C、D才能开始通过中间节点i正确地表达了A、B、C、D工作之间的关系7有A、B、C、D四项工作。A完成后C才能开始，A、B完成后D才能开始D与A之间引人了逻辑连接（虚工作），从而正确地表达了它们之间的制约关系8有A、B、C、D、E五项工作。A、B完成后C才能开始，B、D完成后E才能开始虚工作i-j反映出C工作受到B工作的制约；虚工作i-k反映出E工作受到B工作的制约9有A、B、C、D、E五项工作。A、B、C完成后D才能开始，B、C完成后E才能开始虚工作反映出D工作受到B、C工作的制约10A、B两项工作分三个施工段，平行施工每个工种工程建立专业工作队，在每个施工段上进行流水作业，虚工作表达了工种间的工作面关系ACBEijk二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学123AC5B2D4E5G3F56451有循环回路错误的网络图o 2网络图中，只能有一个起点节点；在不分期完成任务的网络计划（单目标网络计划）中，应只有一个终点节点；而其他节点均应是中间节点。o3 网络图中严禁出现循环回路二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学相同编号工作示意图（b）正确砌隔墙345埋电线管（a）错误34埋电线管砌隔墙（c）正确砌隔墙345埋电线管o4 网络图中不允许出现相同编号的工作二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学砌墙抹灰（a）错误（b）正确无开始节点工作示意图砌墙1砌墙2抹灰o5 不允许出现无开始节点或无完成节点的工作o 6.在节点之间，严禁出现带双向箭头或无箭头的连线。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o（二）绘制网络图的要求与方法o1网络图要布局规整、条理清晰、重点突出o绘制网络图时，应尽量采用水平箭线和垂直箭线而形成网格结构，尽量减少斜箭线，使网络图规整、清晰。其次，应尽量把关键工作和关键线路布置在中心位置，尽可能把密切相连的工作安排在一起，以突出重点，便于使用。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学12341234EFDCABEBDACF（a）有交叉和斜向箭线的网络图（b）调整后的网络图箭线交叉及其整理o2交叉箭线的处理方法 二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学（a）（b）123456874829697母线画法o起点节点和终点节点的“母线法”二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学网络图的排列方法（a）水平方向表示组织关系扎 筋 1土扎 筋 2土扎 筋 3土支 模 1土支 模 2土支模3（b）水平方向表示工艺关系扎 筋 1土扎 筋 2土支 模 1土支 模 2土浇 筑 1土浇 筑 2土o3 网络图的排列方法二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学网络图的简化示意（b）简化后的网络图砌墙1砌墙2砌墙3抹灰1抹灰2抹灰3124785砌墙1（a）有多余节点和虚箭线的网络图砌墙2砌墙3抹灰1抹灰2抹灰312467853o4 尽量减少不必要的箭线和节点二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o（三）绘图示例o某装饰装修工程分为三个施工段，施工过程及其延续时间为：砌围护墙及隔墙12天，内外抹灰15天，安铝合金门窗9天，喷刷涂料6天。拟组织瓦工、抹灰工、木工和油工四个专业队组进行施工。试绘制双代号网络图。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学5411涂3抹灰1砌墙1安门窗1喷刷涂料110121424836957131土5土32砌2抹2安2涂2432砌3抹3安35土432正确的网络图二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o三、双代号网络计划时间参数的计算 o（一）概述o网络图绘制，只是用网络的形式表达出了工作之间的逻辑关系。还必须通过计算求出工期，得到一定的时间参数。o 1计算的目的o （1）找出关键线路o （2）计算出时差o （3）求出工期二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学紧前工作本工作紧后工作ihjk本工作的紧前、紧后工作最早开始时间最迟开始时间最早开始时间最迟开始时间总时差 自由时差最早开始时间最早完成时间最迟开始时间最迟完成时间总时差自由时差（a）二时标注法（b）四时标注法（c）六时标注法时间参数标注形式ijijjio（二）图上计算法二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o1 最早时间的计算o 最早时间包括工作最早开始时间（ES）和工作最早完成时间（EF）。o（1）工作最早开始时间o工作最早开始时间亦称工作最早可能开始时间。它是指紧前工作全都完成，具备了本工作开始的必要条件的最早时刻。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o 计算顺序o由于最早开始时间是以紧前工作的最早开始或最早完成时间为依据，所以，它的计算必须在各紧前工作都计算后才能进行。因此该种参数的计算，必须从网络图的起点节点开始，顺箭线方向逐项进行，直到终点节点为止。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o（2）工作最早完成时间o工作最早完成时间亦称工作最早可能完成时间。它是指一项工作如果按最早开始时间开始的情况下，该工作可能完成的最早时刻。工作ij的最早完成时间用EFij表示，其值等于该工作最早开始时间与其持续时间之和。计算公式如下：oEFijESijDij二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o 3最迟时间的计算o 最迟时间包括工作最迟完成时间（LF）和工作最迟开始时间（LS）。o（1）工作最迟完成时间o工作最迟完成时间亦称工作最迟必须完成时间。它是指在不影响整个工程任务按期完成的条件下，一项工作必须完成的最迟时刻，工作ij的最迟完成时间用LFij表示。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o 计算顺序o该计算需依据计划工期或紧后工作的要求进行。因此，应从网络图的终点节点开始，逆着箭线方向朝起点节点依次逐项计算，从而使整个计算工作形成一个逆箭线方向的减法过程。o 计算方法o网络计划中最后（结束）工作in的最迟完成时间LFin应按计划工期TP确定，即o LFinTP二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o其它工作ij的最迟完成时间的计算方法是：从其所有紧后工作jk的最迟完成时间LFjk分别减去各自的持续时间Djk，取差值中的最小值；当采用六参数计算法时，本工作的最迟结束时间等于各紧后工作最迟开始时间的最小值。就是说，本工作的最迟结束时间不得影响任何紧后工作，进而不影响工期。计算公式如下：o LFijminLFjkDjkminLSjk二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o（2）工作最迟开始时间o工作的最迟开始时间亦称最迟必须开始时间。它是在保证工作按最迟完成时间完成的条件下，该工作必须开始的最迟时刻。本工作的最迟开始时间用LSij表示，计算方法如下：oLSijLFijDijminLSjk Dij 二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o4工作时差的计算o工作时差是指在网络图的非关键工作中存在的机动时间，或者说是在不致影响工期或下一项工作开始的情况下，一项工作最多允许推迟的时间。它表明工作有多大的机动时间可以利用，时差越大，工作的时间潜力也越大。常用的时差有工作总时差（TF）和工作的自由时差（FF）。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o（1）总时差o工作总时差是指在不影响工期的前提下，一项工作所拥有机动时间的最大值。工作i-j的总时差用TFij表示。o 计算方法o工作总时差等于工作最早开始时间到最迟完成时间这段极限活动范围，再扣除工作本身必需的持续时间所剩余的差值。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o 计算目的o通过工作总时差的计算，可以方便地找出网络图中的关键工作和关键线路。总时差为“0”者，意味着该工作没有机动时间，即为关键工作，由关键工作所构成的线路，就是关键线路。o关键线路至少有一条，但不见得只有一条。o工作总时差是网络计划调整与优化的基础，是控制施工进度、确保工期的重要依据。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o（2）自由时差o自由时差是总时差的一部分，是指一项工作在不影响其紧后工作最早开始的前提下，可以灵活使用的机动时间。用符号FFij表示。o 计算方法o 自由时差等于本工作最早开始时间到紧后工作最早开始时间这段极限活动范围，再扣除工作本身必需的持续时间所剩余的差值。采用六参数法计算时，用紧后工作的最早开始时间减本工作的最早完成时间即可。对于网络计划的结束工作，应将计划工期看作紧后工作的最早开始时间进行计算。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o最后工作的自由时差均等于总时差。当计划工期等于计算工期时，总时差为零者，自由时差亦为零。当计划工期不等于计算工期时，最后关键工作的自由时差与其总时差相等，其他关键作的自由时差均为零。o计算目的o自由时差的利用不会对其它工作产生影响，因此常利用它来变动工作的开始时间或增加持续时间，以达到工期调整和资源优化的目的。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学单代号网络计划o 由一个节点表示一项工作，以箭线表示工作顺序的网络图称为单代号网络图。单代号网络图的逻辑关系容易表达，且不用虚箭线，便于检查和修改。但不易绘制成时标网络计划，使用不直观。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o一、单代号网络图的绘制o（一）构成与基本符号o1节点o节点是单代号网络图的主要符号，用圆圈或方框表示。一个节点代表一项工作或工序，因而它消耗时间和资源。节点所表示工作的名称、持续时间和编号一般都标注在圆圈或方框内，有时甚至将时间参数也注在节点内。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学ESEFLSTF工作代号工作名称持续时间工作名称持续时间工作名称持续时间ESEFFFFLFLSTF工作名称持续时间LFFF二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o1 箭线o 箭线在单代号网络图中，仅表示工作之间的逻辑关系。它既不占用时间，也不消耗资源。单代号网络图中不用虚箭线。箭线的箭头表示工作的前进方向，箭尾节点表示的工作是箭头节点的紧前工作。o2 编号o 每个节点都必须编号，作为该节点工作的代号。一项工作只能有唯一的一个节点和唯一的一个代号，严禁出现重号。编号要由小到大，即箭头节点的号码要大于箭尾节点的号码。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o（二）单代号网络图绘制规则o1正确表达逻辑关系 o2严禁出现循环回路；o3严禁许出现无箭尾节点或无箭头节点的箭线；o4只能有一个起点节点和一个终点节点。当开始的工作或结束的工作不只一项时，应虚拟开始节点（St）或结束节点（Fi n），以避免出现多个起点节点或多个终点节点。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o一、时标网络计划的概念与特点o时标网络计划是以时间坐标为尺度编制的网络计划。它通过箭线的长度及节点的位置，可明确表达工作的持续时间及工作之间恰当的时间关系，是目前工程中常用的一种网络计划形式。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o具有以下特点 o1、能够清楚地展现计划的时间进程。o2、直接显示各项工作的开始与完成时间、工作的自由时差和关键线路。o3、可以通过叠加确定各个时段的材料、机具、设备及人力等资源的需要。o4、由于箭线的长度受到时间坐标的制约，故绘图比较麻烦。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学712453610顶墙涂料3吊顶1吊顶3吊顶2顶墙涂料2顶墙涂料1木地板3木地板2木地板1时标网络计划89333222111o（三）绘制示例o某装修工程有三个楼层，有吊顶、顶墙涂料和铺木地板三个施工过程。其中每层吊顶确定为三周、顶墙涂料定为两周、铺木地板定为一周完成。试绘制时标网络计划。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学5图图1230据图据图1229绘制的时标网络计划绘制的时标网络计划吊顶吊顶2吊顶吊顶1顶墙涂料顶墙涂料12148吊顶吊顶3顶墙涂料顶墙涂料2木地板木地板1673910顶墙涂料顶墙涂料3木地板木地板3木地板木地板25工作工作周周12345678910111213工作工作周周12345678910111213二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o第四节 网络计划的优化o网络计划的优化，就是在满足既定的约束条件下，按某一目标，对网络计划进行不断检查、评价、调整和完善，以寻求最优网络计划方案的过程。网络计划的优化有工期优化、费用优化和资源优化三种。费用优化又叫时间成本优化；资源优化分为资源有限工期最短的优化和工期固定资源均衡的优化。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o一、工期优化 o 工期优化是在网络计划的工期不满足要求时，通过压缩计算工期以达到要求工期目标，或在一定约束条件下使工期最短的过程。o在确定需缩短持续时间的关键工作时，应按以下几个方面进行选择：o（1）缩短持续时间对质量和安全影响不大的工作；o（2）有充足备用资源的工作；o（3）缩短持续时间所需增加的工人或材料最少的工作；o（4）缩短持续时间所需增加的费用最少的工作。二级建造师培训二级建造师培训 建设工程施工组织与管理建设工程施工组织与管理石家庄铁道大学o网络计划的工期优化步骤如下：o (1)求出计算工期并找出关键线路及关键工作。o (2)按要求工期计算出工期应缩短的时间目标To (3)确定各关键工作能缩
