GARP和GVRP.pptx

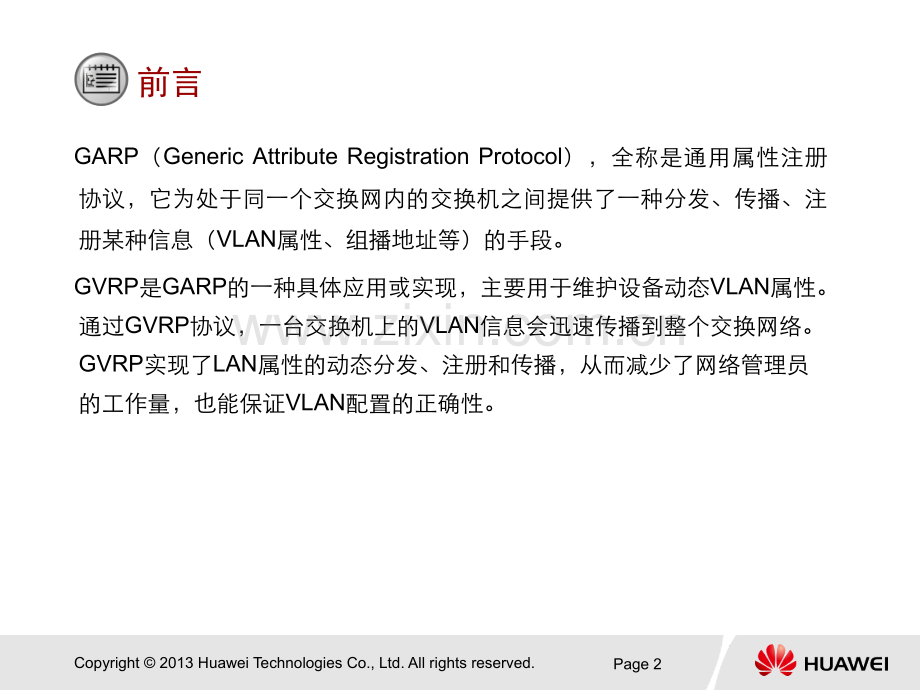

HUAWEI TECHNOLOGIES CO.,LTD.GARP&GVRPCopyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.Page 2前言 GARP（Generic Attribute Registration Protocol），全称是通用属性注册协议，它为处于同一个交换网内的交换机之间提供了一种分发、传播、注册某种信息（VLAN属性、组播地址等）的手段。GVRP是GARP的一种具体应用或实现，主要用于维护设备动态VLAN属性。通过GVRP协议，一台交换机上的VLAN信息会迅速传播到整个交换网络。GVRP实现了LAN属性的动态分发、注册和传播，从而减少了网络管理员的工作量，也能保证VLAN配置的正确性。Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.Page 3学习目标学完本课程后，您应该能：l掌握GVRP的工作原理l掌握GVRP的基本配置Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.GARP应用Page 4GARP报文SWASWBSWClGARP通过在交换机之间交互GARP报文来注册、注销、和传播交换机的属性。GARP报文GARP报文Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.GARP报文结构Page 5Attribute TypeAttribute ListDASALengthDSAPSSAPCTRLPDUMessage1Protocol IDMessage NEnd MarkAttribute 1Attribute NEnd MarkAttribute LengthAttribute EventAttribute Value13NN1N2N113lGARP PDU消息以列表的形式来承载属性。Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.GARP消息-JoinPage 6SWDSWESWF注册属性SWASWBSWCl当一个交换机希望其它交换机注册自己的属性信息时，将对外发送Join消息。Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.GARP消息-LeavePage 7SWDSWESWF注销属性SWASWBSWCl当一个交换机希望其它交换机注销自己的属性信息时，将对外发送Leave消息。Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.GARP消息-Leave AllPage 8SWDSWESWF清除所有属性SWASWBSWCl交换机发送Leave All消息，用来注销所有的属性。Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.GVRP应用Page 9VLAN属性SWDSWESWFSWASWBSWCVLAN属性VLAN属性VLAN属性VLAN属性lGVRP协议可以实现VLAN属性的自动注册和注销。Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.GVRP单向注册Page 10SWASWBSWC静态:VLAN 2G0/0/1G0/0/1G0/0/1G0/0/2Join消息Join消息l在SWA上创建静态VLAN2，通过VLAN属性的单向注册，SWB和SWC会学习到动态VLAN2，并将相应端口自动加入到VLAN2中。lSWB的G0/0/2端口没有收到Join消息，不会被加入到VLAN2中。Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.GVRP单向注销Page 11SWASWBSWC静态:VLAN 2G0/0/1G0/0/1G0/0/1G0/0/2Leave消息Leave消息l当交换机不再需要VLAN2时，可以通过VLAN属性的注销过程将VLAN2删除。Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.注册模式-NormalPage 12l交换机端口默认为Normal模式，允许静态和动态VLAN注册，同时会发送静态VLAN和动态VLAN的声明消息。SWASWBSWC静态:VLAN 2动态:VLAN 3G0/0/1G0/0/1G0/0/1G0/0/2VLAN2&VLAN3VLAN2&VLAN3Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.注册模式-FixedPage 13lSWA的G0/0/1端口为Fixed模式，不允许动态VLAN在端口上注册或者注销，且只发送静态VLAN的声明消息。SWASWBSWC静态:VLAN 2动态:VLAN 3G0/0/1G0/0/1G0/0/1G0/0/2VLAN2VLAN2Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.注册模式-ForbiddenPage 14lSWA的G0/0/1端口为Forbidden模式，不允许动态VLAN在端口上进行注册，同时删除端口上除VLAN1外的所有VLAN。SWASWBSWC静态:VLAN 2动态:VLAN 3G0/0/1G0/0/1G0/0/1G0/0/2Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.配置GVRPPage 15SWAgvrp SWAinterface Gigabitethernet 0/0/1 SWA-GigabitEthernet0/0/1port link-type trunk SWA-GigabitEthernet0/0/1port trunk allow-pass vlan allSWA-GigabitEthernet0/0/1gvrpSWA-GigabitEthernet0/0/1gvrp registration fixedSWASWBG0/0/1G0/0/1Copyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.配置验证Page 16SWAdisplay gvrp status GVRP is enabledSWAdisplay gvrp statistics GVRP statistics on port GigabitEthernet0/0/1 GVRP status :Enabled GVRP registrations failed :0 GVRP last PDU origin :0000-0000-0000 GVRP registration type :FixedCopyright 2013 Huawei Technologies Co.,Ltd.All rights reserved.Page 17总结lGVRP默认的注册模式是什么？l交换机使用GVRP传输VLAN信息时，需要哪些前提条件？谢谢
