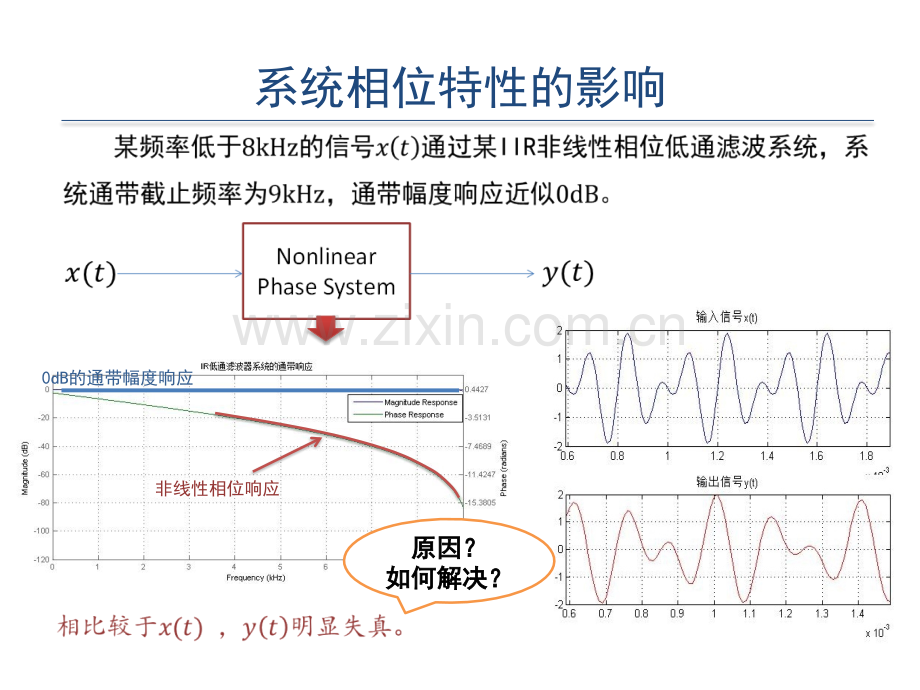

全通滤波器的应用 相位均衡系统相位特性的影响原因？原因？如何解决？如何解决？非线性相位响应0dB的通带幅度响应 相位均衡 采用全通系统与原系统级联，整个系统可以保留原有的幅频响应，且在要求范围内满足预先要求的相位或群延迟特性，实现此目的的全通滤波器被称为相位均衡器。Nonlinear Phase SystemAll-passPhase Equalizer 在很多应用中，为保证信号的不同频率成份在系统中具有相同的延迟，线性的相位响应是系统设计所希望的。采用了相位均衡的近似线性相位系统结构如图：相位均衡例：例：设计一个全通滤波器，对前面IIR低通滤波系统通带中08KHz进行相位均衡。Nonlinear Phase SystemAll-passPhase EqualizerIIR低通滤波器的通带响应相位均衡器的频率响应均衡后的系统通带响应近似线性的相位响应相位均衡后的系统响应系统输入输出均衡后的系统通带响应输入输出信号对比
