机械制图-第四章.pptx

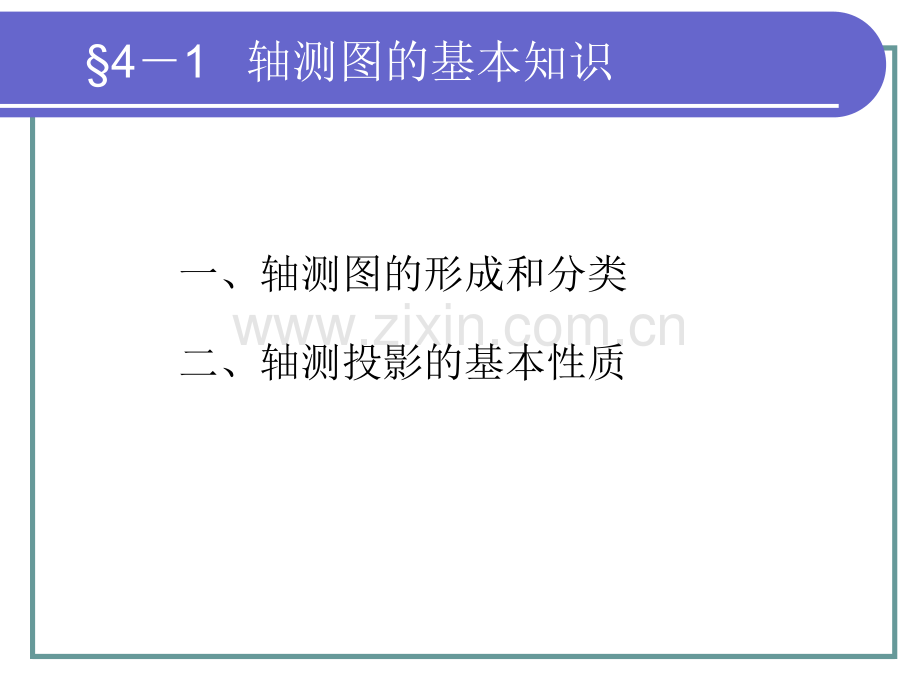

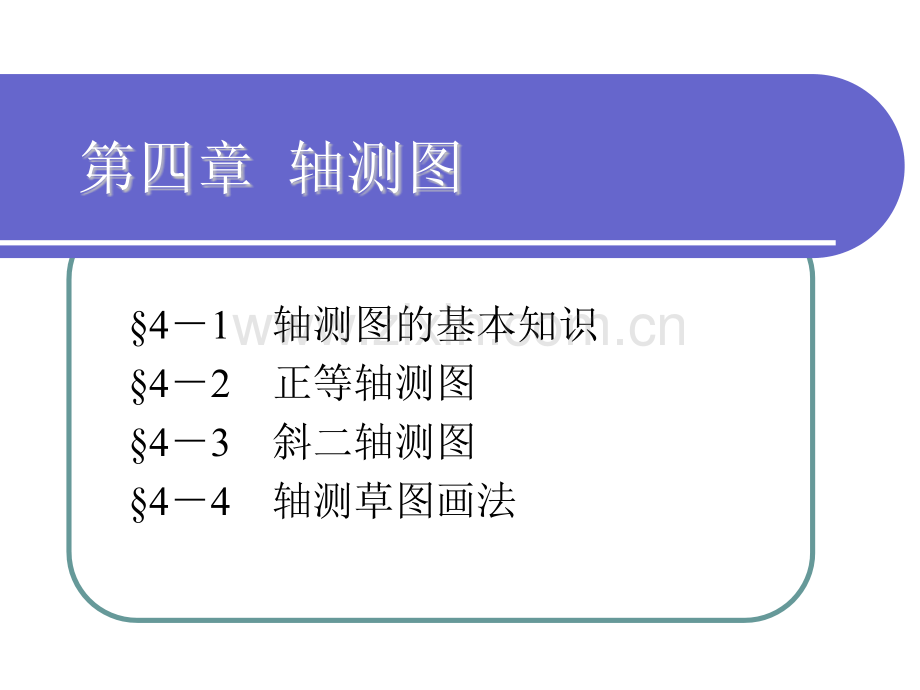

第四章 轴测图41 轴测图的基本知识 42 正等轴测图43 斜二轴测图44 轴测草图画法一、轴测图的形成和分类二、轴测投影的基本性质41 轴测图的基本知识 一、轴测图的形成与分类 轴测图轴测图将物体连同其直角坐标系，沿不平行于任一坐标面的方向，用平行投影法投射在单一投影面上所得到的具有立体感的图形，又称作轴测投影轴测投影。l 轴测投影面l 轴测轴l 轴间角l 原点l 轴向伸缩系数轴测图的形成轴测图的形成常用轴测图的分类 1 1平行性平行性 物体上互相平行的线段，轴测投影仍互相平行。2 2度量性度量性 物体上不平行于轴测投影面的平面图形，在轴测图上变成原形的类似形。二、轴测投影的基本性质二、轴测投影的基本性质一、轴间角和轴向伸缩系数二、正等轴测图画法42 正等轴测图 一、轴间角和轴向伸缩系数 正等轴测图正等轴测图当物体上三根坐标轴与轴测投影面的倾角均相等时，用正投影法得到的投影，简称正等测正等测。图图42 正等轴测图的轴间角和轴向伸缩系数正等轴测图的轴间角和轴向伸缩系数二、正等轴测图画法二、正等轴测图画法1 1正六棱柱正六棱柱 【例41】作楔形块的正等轴测图。解题步骤解题步骤图图43 正六棱柱的正等测画法正六棱柱的正等测画法2 2圆柱圆柱 【例42】作开槽圆柱体的正等轴测图。解题步骤解题步骤图图46 圆柱的正等测画法圆柱的正等测画法3 3圆角圆角4 4半圆头板半圆头板图图49 圆角的正等测画法圆角的正等测画法图图410 半圆头板的正等测画法半圆头板的正等测画法典型案例一、轴间角和轴向伸缩系数二、斜二测画法43 斜二轴测图 一、轴间角和轴向伸缩系数图图411 斜二轴测图斜二轴测图 轴测轴OX、OZ分别为水平方向和铅垂方向，其轴向伸缩系数p=r=1，轴间角XOZ=90 国家标准规定，轴测轴OY，选取轴向伸缩系数q=0.5，轴间角XOY=YOZ=135二、斜二测画法1 1带圆孔的六棱柱带圆孔的六棱柱2 2圆台圆台图图412 带圆孔六棱柱的斜二测画法带圆孔六棱柱的斜二测画法图图413 圆台的斜二测画法圆台的斜二测画法一、徒手画草图基本技法二、轴测草图画综合实例44 轴测草图画法 草图草图不用绘图仪器和工具，通过目测形体各部分之间的相对比例，徒手画出的图样。一、徒手画草图基本技法一、徒手画草图基本技法1徒手画直线2等分线段 和常用角度示例3徒手画圆、圆角和圆弧4徒手画椭圆5徒手画正六边形二、轴测草图画法举例二、轴测草图画法举例 【例44】画螺栓毛坯的正等测草图。解题步骤解题步骤 【例45】画接头的正等测草图。解题步骤解题步骤 【例46】根据支承座的主，俯视图，画出其轴测图图图423 支承座的斜二测草图支承座的斜二测草图
