机电工程项目施工质量策划.pptx

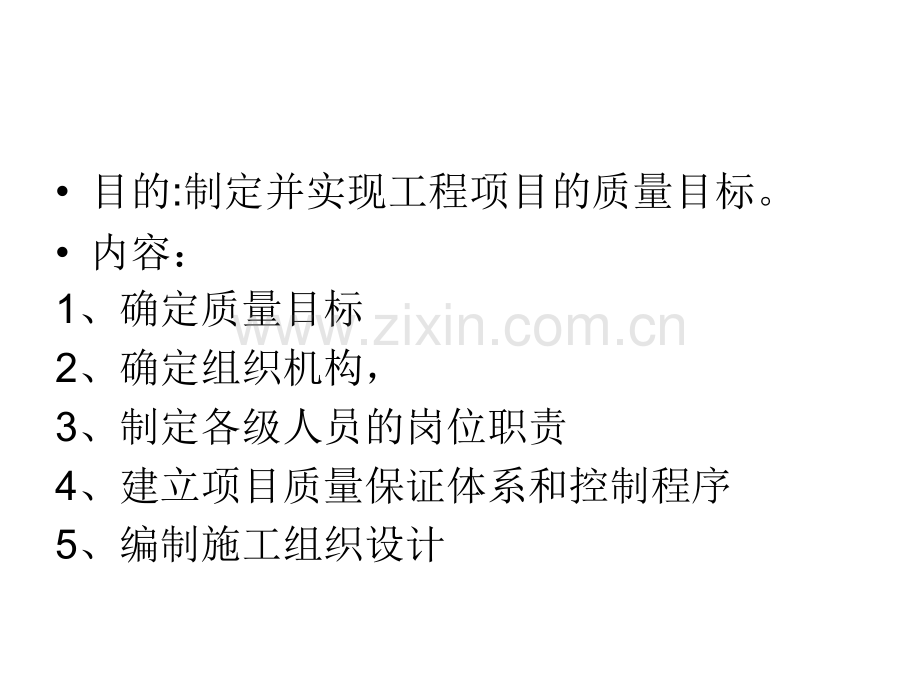

目的:制定并实现工程项目的质量目标。内容：1、确定质量目标2、确定组织机构，3、制定各级人员的岗位职责4、建立项目质量保证体系和控制程序5、编制施工组织设计机电工程项目施工质量预控1、质量预控包括：施工组织设计或质量计划预控、施工准备状态预控、施工生产要 素预控。2、施工组织设计的编制，确定合理的施工程序、施工工艺和技术方法，以及制定与此相关的技术、组织、经济与管理措施，用以指导施工过程的质量管理和控制活动。3、施工准备状态是指施工组织设计或质量计划的各项安排和决定的内容，在施工准备过程或施工开始前，具体落实到位的情况。4、施工生产要素主要是指：人员资格、材料使用、操作机具、检验器具、操作工艺、施工环境。质量控制点的确定原则P189（1）施工过程中的关键工序或环节，如电气装置的高压电器和电力变压器、钢结构的 梁柱板节点、关键设备的设备基础、压力试验、垫铁敷设等；（2）关键工序的关键质量特性，如焊缝的无损检测，设备安装的水平度和垂直度偏 差等；（3）施工中的薄弱环节或质量不稳定的工序，如焊条烘干，坡口处理等；（4）关键质量特性的关键因素，如管道安装的坡度、平行度的关键因素是人，冬期焊 接施工的焊接质量关键因素是环境温度等；（5）对后续工程施工、后续工序质量或安全有重大影响的工序、部位或对象；（6）隐蔽工程；（7）采用新工艺、新技术、新材料的部位或环节。根据各控制点对工程质量的影响程度，分为A、B、C三级。(1)A级控制点：影响装置（产品安全运行、使用功能和开车后出现质量问题有 待停车才可处理或合同协议有特殊要求的质量控制点,必须由施工、监理和业主三方质检人员共同检查确认并签证；(2)B级控制点：影响下道工序质量的质量控制点,由施工、监理双方质检人员共同 检查确认并签证；（3）C级控制点：对工程质量影响较小或开车后出现问题可随时处理的次要质量控制点，由施工方质检人员自行检查确认。三检制：自互专P191自检是指由操作人员对自己的施工作业或已完成的分项工程进行自我检验，实施 自我控制、自我把关，及时消除异常因素，以防止不合格品进入下道作业。互检是指操作 人员之间对所完成的作业或分项工程进行的相互检查，是对自检的一种复核和确认，起到 相互监督的作用。互检的形式可以是同组操作人员之间的相互检验，也可以是班组的质量 检査员对本班组操作人员的抽检，同时也可以是下道作业对上道作业的交接检验。专检是指质量检验员对分部、分项工程进行检验，用以弥补自检、互检的不足。实行三检制，要合理确定好自检、互检和专检的范围。一般情况下，原材料、半成品、成品的检验以专职检验人员为主，生产过程的各项作业的检验则以施工现场 操作人员的自检、互检为主，专职检验人员巡回抽检为辅。成品的质量必须进行终检认证。机电工程项目施工质量问题和事故处理 1、由于工程施工质量不符合标准的规定而引发或造成规定数额以上经济损失、工期延误或造成设备人身安全，影响使用功能的即构成质量事故。2、对于直接经济损失在规定数额以下，不影响使用功能和工程结构安全，没有造成永久性质量缺陷的不作为工程施工质量事故，可按一般质量问题由施工单位自行处理。质量事故处理程序(一）事故报告施工现场发生质量事故时，施工负责人（项目经理）应按规定时间和程序，及时向企业报告事故状况。报告内容为：质量事故发生的时间、地点、工程项目名称及工程的概 况；质量事故状况的描述；质量事故现场勘察笔录、证物照片、录像、证据资料、调査笔录等；质量事故的发展变化情况等。(二）现场保护(二）事故调查(四）撰写质量事故调查报告(五）事故处理报告质量事故处理方式1、返工2、返修3、限制使用4、不作处理5、报废五种情况。统计表法施工质量统计分析法排列图中的每个直方形表示一个质量问题或影响因素，通常按累计频率划分（080%）（8090%）（90100%）三部分，与其对应的影响因素分类分别为ABC三类，A类为主要因素B类为次要问题，C类为一般因素建筑安装工程项目施工质量验收建筑安装工程项目施工质量验收P199建筑工程可划分为单位工程（子单位工程、分部工程（子分部工程和分项工程。单位工程、分部工程和分项工程，还可以分为室内与室外工程。具备独立施工条件并能形成独立使用功能的建筑物或构筑物划分为一个单位工程。例如：室外的给水、排水、供热、煤气等工程可以组成为一个单位工程，室外的架空线路、电缆线路等建筑电气安装工程也可以组成为一个单位工程。分部工程（子分部工程的划分原则 分部工程的划分应按专业性质、建筑部位确定。当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。例如：室内给水系统、室内排水系统按系统类别划分为子分部工程；变配电、供电干 线专业系统划分为子分部工程。分项工程、检验批的划分原则 1分项工程的划分应按主要工种、材料、施工工艺、用途、种类及设备组别等进行 划分。分项工程可由一个或若干检验批组成。2检验批的划分可根据施工及质量控制和专业验收需要，按楼层、施工段、变形缝 等进行划分。安装工程一般按一个设计系统或设备组别划分为一个检验批。建筑安装工程施工质量验收程序 建筑安装工程项目施工质量验收控制1建筑安装工程采用的主要材料、半成品、成品、构配件、器具和设备应进行现场 验收。凡涉及安全、功能的有关产品，应按各专业工程质量验收规范的规定进行复验，并经监理工程师或建设单位技术负责人检查认可。2各施工工序应按技术标准进行质置控制，每道工序完成后应进行检査验收。3相关各专业工种之间，应进行交接检验，并形成记录。经监理工程师或建设单位 技术负责人检查认可。(二）建筑安装工程项目施工质量验收要求1建筑安装工程质量应符合国家标准和相关专业验收规范的规定。2建筑工程施工应符合工程设计图纸和合同文件的要求。3参加工程施工质量验收的各方人员应具备规定的资格。4工程质量的验收均应在施工单位自行检査评定的基础上进行。5隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收。6检验批的质量应有主控项目和一般项目验收。7工程的观感质量应由验收人员通过现场检査，并共同确认。建筑安装工程施工质量验收程序 检验批验收分项工程验收分部（子分部）工程验收单位（子单位）工程验收。1、检验批和分项工程是建筑工程项目质量的基础，自检合格签字后，提交监理工程师或建设单位项目技术负责人按规定程序进行验收。检验批和分项工程的施工质量均由监理工程师或建设单位项目技术负责人组织施工单位技术质量负责人等进行验收。分部工程施工质量验收程序和组织分部工程由施工单位项目负责人组织检验评定合格后，向监理单位（或建设单位项目负责人）提出分部工程验收的报告，由监理单位总监理工程师（或建设单位项目负责人）组织施工单位的项目负责人和技术、质量负责人等有关人员进行验收。(四）单位（子单位）工程施工质量验收的程序和组织单位工程完成后，施工单位应依据安装工程施工质量标准、合同文件和设计图纸等组织有关人员进行自检自评。对需要进行功能试验的项目（单机试车和无负荷试车），施工单位应及时进行试验，对重要项目的检查，应请监理单位和设计单位参加。施工单位在自检评定后，填写竣工验收报验单，向建设单位提交竣工验收报告，提请建设单位组织竣工验收。单位工程由分包单位施工时，分包单位对所承包的工程项目应按规定的程序检查评 定，总包单位应派人参加。分包工程完工后，工程有关资料应交总包单位。建设单位收到施工单位的竣工验收报告后，由建设单位负责人组织施工、设计、监理 等单位负责人，技术和质量负责人、监理工程师进行竣工验收。单位工程竣工验收应具备的条件完成建设工程设计和合同约定的各项内容；有完整的技术档案和施工管理资料；有工程使用的材料、构配件和设备的进场试验报告；有设计、施工和监理等单位签署的资料合 格文件；有施工单位签署的工程保修书。建筑安装工程单位工程施工质量评定 检验批的施工质量验收评定.1检验批质量验收合格规定（1）主控项目和一般项目的质量经抽样检验合格。（2）具有完整的施工操作依据、质量检查记录。在检验批验收时，应进行实物检验和资料检查，核查和归纳各检验批的验收记录资 料，查对其是否完整，应具备的资料应准确完整才能验收。分项工程质量验收评定 1分项工程质量验收合格规定(1)分部工程所含的检验批质量均应符合合格规（2分项工程所含检验批的质量验收记录应完整。2分项工程的验收应在检验批的基础上进行，构成分项工程的各检验批验收合格，则分项工程验收合格。3分项工程质量应由监理工程师（建设单位项目专业技术负责人）组织施工项目专业技术负责人等进行验收。分部（子分部）工程质量验收评定 1分部（子分部）工程质量验收合格规定(1）分部（子分部）工程所含分项工程的质量均应验收合格。(2)质量控制资料应完整。（3）设备安装工程有关安全及功能的检验和抽样检测结果应符合有关规定。（4）观感质量验收应符合要求分部（子分部）工程质量应由总监理工程师（或建设单位项目专业负责人）组织施工项目经理和有关勘察、设计单位项目负责人进行验收。单位（子单位）工程质量验收评定 单位（子单位）工程质量验收合格规定（1）单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。（2）质量控制资料应完整。（3）单位（子单位）工程所含分部工程的有关安全和功能的检测资料应完整。（4）主要功能项目的抽查结果应符合相关专业质量验收规范的规定。（5）观感质量验收应符合要求。建筑安装工程质量验收评定不符合要求时的处理类型：(一）工程质量不符合要求时的处理类型：修补处理；返工处理；不作处理。(二）工程质量不符合要求时的处理方式：1工程质量不符合要求，返工重做或更换器具、设备，重新进行验收。2工程质量不符合要求，经有资质的检测单位鉴定达到设计要求，予以验收。3工程质量不符合要求，经检测鉴定达不到设计要求，但经原设计单位核算认可能满足安全和使用功能，可以予以验收。4工程质量不符合要求，经返修或加固，能满足安全使用要求，可按技术处理方案和协商文件进行验收。5工程质量不符合要求，通过返修和加固仍不能满足安全使用要求的，严禁验收。主要问题1A施工单位承建的项目中有哪些子分部工程？2B公司在商务楼智能化工程中承担了哪些智能化系统和子系统项目的安装？3电梯设备到达施工场地，C公司要检査哪些主要部件？参考答案P2091本案例的商务楼机电工程属建筑机电工程项目，六施工单位承建的子分部工程有：室内给水系统，室内排水系卫生器具安装，供热锅炉及辅助设备安装。供电干线，动力工程，电气照明，备用电源和不间断电源安装，防雷及接地工程。空调系统，送排风系 统，防排烟系统，制冷设备系统，空调水系统。2本案例的B公司在商务楼智能化工程中承担了火灾报警及消防联动系统，安全防范系统（电视监控子系统、防盗报警子系统、巡更子系统、门禁子系统、停车管理子系 统，综合布线系统（计算机网络系统），建筑设备监控系统空调与通风设备监控系统、变配电设备监控系统、照明设备监控系统、给排水设备监控系统、热源和热交换设备监控 系统、冷冻和冷却设备监控系统、电梯和自动扶梯设备监控系统）等系统和子系统项目的 安装。3本案例的电梯设备到达施工场地C公司要检査的主要部件有：驱动主机、导轨、门系统、轿厢、对重、安全部件、随行电缆、电气装置等。
