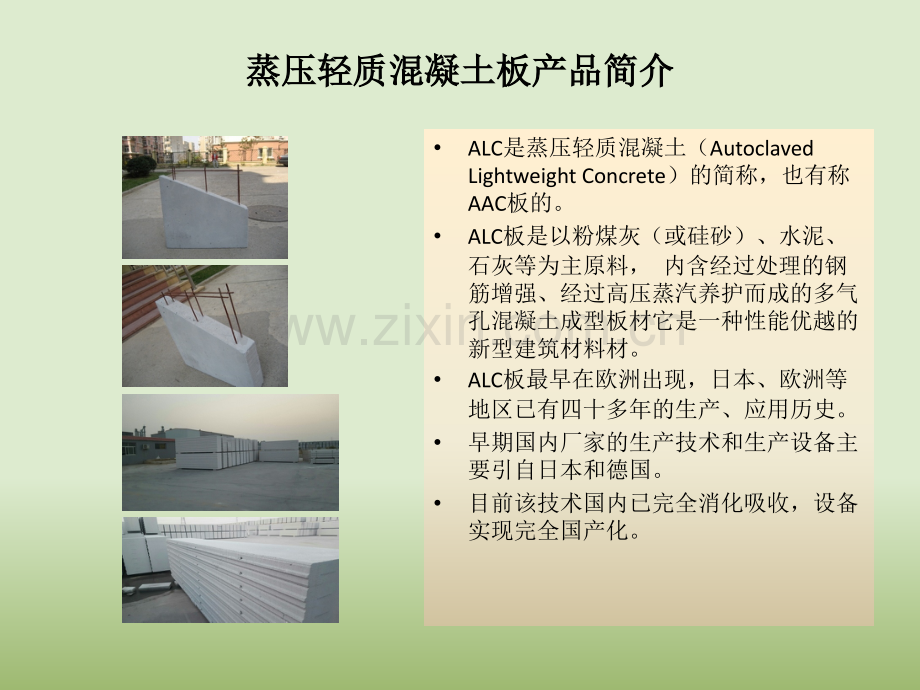

蒸压轻质混凝土蒸压轻质混凝土板（板（ALC）材料及施工工艺简介材料及施工工艺简介蒸压轻质混凝土板产品简介蒸压轻质混凝土板产品简介ALC是蒸压轻质混凝土（AutoclavedLightweightConcrete）的简称，也有称AAC板的。ALC板是以粉煤灰（或硅砂）、水泥、石灰等为主原料，内含经过处理的钢筋增强、经过高压蒸汽养护而成的多气孔混凝土成型板材它是一种性能优越的新型建筑材料材。ALC板最早在欧洲出现，日本、欧洲等地区已有四十多年的生产、应用历史。早期国内厂家的生产技术和生产设备主要引自日本和德国。目前该技术国内已完全消化吸收，设备实现完全国产化。蒸压轻质混凝土板用途简介该系列产品包括外墙板、内墙板、楼板和屋面板、防火板、装饰板等，不仅被广泛应用在各种功用的传统混凝土框架结构的内外墙体等围护结构上，而且广泛应用在近年来兴起的各种钢结构住宅、酒店、宾馆、写字楼、工业厂房等建筑的内外隔墙、屋面和楼层上。蒸压加气混凝土板性能ALC板（蒸压加气混凝土板），它是以粉煤灰或硅砂、水泥、铝粉、石灰等为主原料，经过高压蒸汽养护而成的多气孔混凝土成型板材因此它具有高强轻质、保温隔热、阻燃耐火、吸声隔音、多级承载、抗震环保、施工便捷、经济节约等优点既可做各类建筑内外墙体材料，又可做楼层和屋面板，是一种性能优越的新型建筑材料，从而受到世界各国的普遍重视蒸压加气混凝土板节点构造（一）蒸压加气混凝土板节点构造（二）蒸压加气混凝土板节点构造（三）蒸压加气混凝土板安装工艺板材安装时的含水率不应大于15；每道墙应选用外观相同，薄厚一致的条板；安装前先做排板图，列出板安装顺序，尽量减少和避免在隔墙的垂直方向嵌入板的数量，以保证拼缝的粘结质量。安装时板缝要粘结牢固；板上部用U型卡或管卡固定，板就位后在板底打入木楔，底部塞入细石混凝土；在墙体粘缝没有一定强度前，严禁碰撞振动，以免板缝错动开裂；板安装好后板缝用抗裂砂浆粘贴100玻璃纤维耐碱网格布（底部（底部塞缝塞缝2周后）周后）待板有一定的强度后，电工才能在板上开槽。开槽时应板的纵向切槽，深度不大于1/3板厚。当必须沿板的横向切槽时，外墙板槽长不大于1/2板宽，槽深不大于20，槽宽不大于30，内墙板槽深度不大于1/3板厚水电切槽安装好后，要用聚合物砂浆与板塞实抹平并用玻纤网加强。门口两侧尽可能安整块板；门口上部一般采用横装板（过梁板），先在门洞两侧条板上锯切出不小于100宽的搭肩口，然后量出过梁板的实际尺寸（其宽度比实际窄10）；门窗口安装：胀管安装法：可采用塑料胀管自攻钉安装）扁钢安装法：门窗口过大，可采用808扁钢先固定在门窗口然后再安装门窗。若有配电箱、消防箱等安装，可现场切割。箱体背面若突出墙面，墙体可局部加厚。也可在装饰时组装一个造型（书架、艺术架等）来弥补它的不足。板安装好后，平整度、垂直度要控制在3之内；板与砼柱、墙、梁连接部位用砂浆塞实；安装衣帽钩、架及轻便物件，可用塑料胀管自攻钉安装。蒸压加气混凝土板安装工艺ALC板安装分为横装、竖装和横竖结合三种节点方式；外墙又分为外挂和内装两种节点方式。内墙板一般为垂直安装（过梁除外），外墙板分为垂直安装和水平安装；在排板设计时其宽度应符合600MM的模数，以减少板材的切割和损耗；安装板材时，其底部安装部分宜平整；如不平，应用砂浆找平；板材安装完毕后，对裂纹、缺棱、掉角或板面缺损部位应用修补粉进行修补处理；板缝或有裂纹的板面以及板材与梁柱交接处和板的阳角等位置，应在装修时粘贴耐碱玻纤网纲布加强处理；住宅入户门或企业财务部门办公室需要加装防盗门时，应当在门两侧设置构造柱，或在门框板材安装时采用角钢、槽钢等进行周遍加强处理；蒸压加气混凝土板安装工艺墙体板缝的防裂措施板缝分为板缝分为 板与板之间的缝隙；板与板之间的缝隙；板与梁与柱之间的缝隙；，板与梁与柱之间的缝隙；，板与地面、楼层顶板和卫生间返台之间的缝隙板与地面、楼层顶板和卫生间返台之间的缝隙；1、板与板之间的缝隙防裂措施、板与板之间的缝隙防裂措施 一、板材加工防裂槽。二、板缝防裂槽用抗裂砂浆粘贴8-10公分的耐碱玻纤涂塑网格布。关于防裂槽：由于工人施工质量的不确定性，以及考虑热胀冷缩等原因，因此板缝需要粘贴网格布；鉴于粘贴网格布会使板缝之板面高起3-4MM,为避免后续工序的处理（色差和板缝棱），因此在每块板的板缝处加工出深3-5MM、宽度为50MM的槽，粘贴网格布时把网压入该槽即可，施工完成后可使板缝处板面与其他板面平整。墙体板缝的防裂措施2、板与梁与柱之间的缝隙防裂措施、板与梁与柱之间的缝隙防裂措施 在板材与梁与柱交接的板缝处，由于板材上已经具有50mm防裂槽,梁和柱上也应有对应的防裂槽，以便处理板与梁柱的板缝裂纹问题。这需要在制定铝膜成型工艺时予以考虑 木模不好处理。3、板与地面、楼层顶板和卫生间返台之间、板与地面、楼层顶板和卫生间返台之间的缝隙防裂处理的缝隙防裂处理 板与楼层地面之间的板缝，按安装工艺采用常规处理方式即可。由于板材安装完成后，地面还需要做找平、贴砖等处理，因此板与地面的接缝处会隐蔽起来。在卫生间部分板与卫生间返台的接触面缝隙的外层，应注意加强处理。板与楼层顶板之间的板缝也应内填塞防裂砂浆、外挂网格布以防裂。墙体板缝的防裂措施关于门口过梁板防裂的处理 作为特殊位置的板缝，由于要经历户内门和入户门来回开关的撞击，导致门上边的过梁板板缝容易出现裂纹现象。一般处理方式有三种：1.加强过梁板与门两侧竖板的连接，选择较好的板材分割方式。2.板缝尤其过梁板与竖板下部的接缝处采用斜45度网格布包裹法，或满挂 网格布法；3.过梁板采用现浇预制下翻梁法；如更进一步，门框板过梁板也全部采用 现浇预制法处理，以达到安全防裂的目的。（此方法应用最有效）关于水电管线开槽和开孔 板材内置钢筋网片，强度大，开槽走管线和开孔、放开关盒都没有问题。但是开完管线和开完孔槽后，必须采用防裂砂浆填缝并外用网格布挂住，网格布以超出边沿50MM为佳。为降低成本，管线大缝内底部可以采用普通水泥砂浆填塞，外部采用聚合物砂浆和网格布防裂也可。ALC板工艺优势一、提高建筑质量1.ALC板尺寸规整，平整度垂直度控制较好，工艺上避免空鼓，有效减少开裂，后期维修费用较少。2.ALC产品作为墙体材料，比传统墙材可增加使用面积3-5%；3.ALC产品墙体材料具有高效持久的保温、隔热、防火性能，可节约取暖和保温能耗；二提高施工水平，定制化加工 1、ALC板材按设计定尺加工，自动化生产，现场拼装而不需要现场浇注的构造柱、圈梁和过梁板。由于无现场湿作业，受扬尘治理影响较小。三.有利于国家装配式政策 ALC板由于节能节土、节水等特点，充分利用各种工业废渣或尾砂，保护生态环境，坚决贯彻了建筑业节能和可持续发展的国家战略。ALC板工艺缺点原材料原材料费施工施工费填充填充墙抹灰抹灰综合合单价价(折合建面）折合建面）ALC板650元/m450元/m免抹灰130/m砌体结构220元/m160元/m27元/m110/m二次结构350元/m800元/m27元/m1、ALC板价格略高于传统砌体二次结构工艺。2、没有避免开裂，裂缝发展程度有待日后观察。3、安装工人水平差异较大，高水平工人较少。4、地域性比较强，一些地区应用不广泛，材料供应不及时。公司成品效果两块ALC板连接板缝挂网抗裂砂浆抹平公司成品效果ALC板与铝模剪力墙连接ALC板与剪力墙交接处压槽公司成品效果剪力墙装修样板ALC板装修样板
