比亚迪E6充电流程.pptx

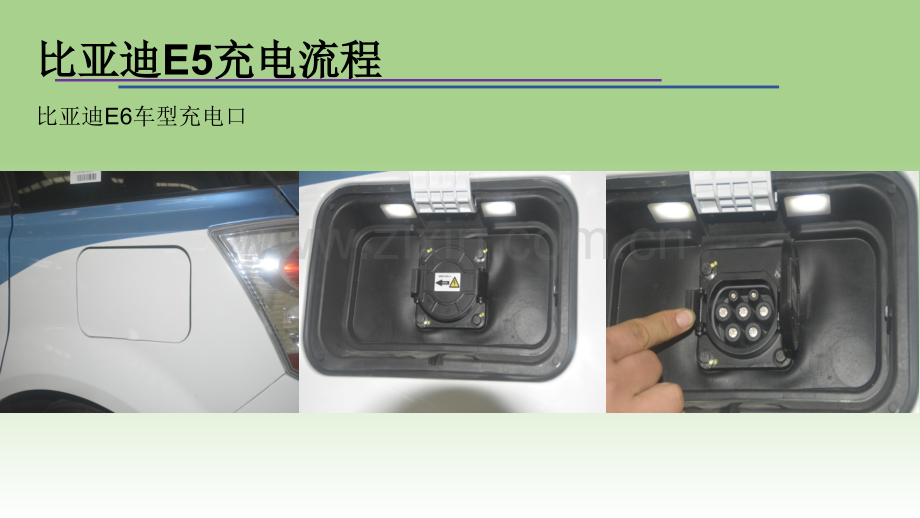

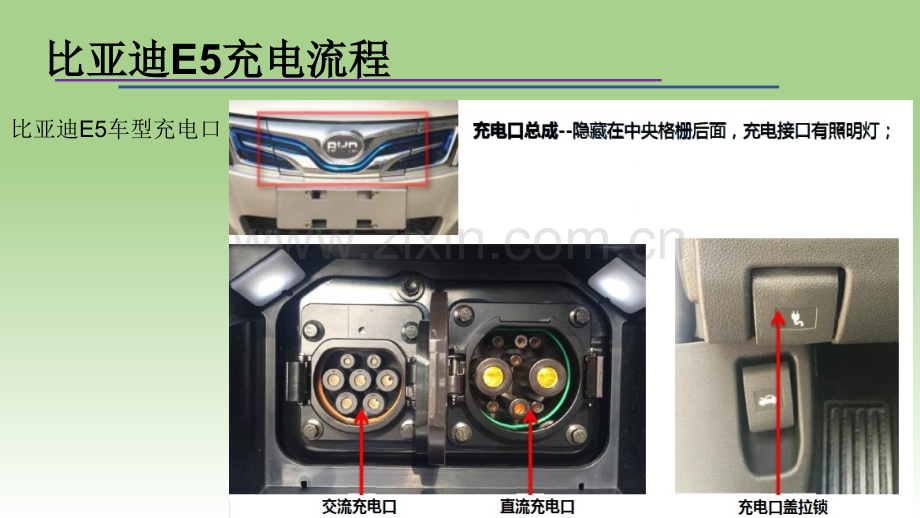

比亚迪比亚迪E5充电流程充电流程比亚迪E5车型充电口比亚迪E6车型充电口比亚迪比亚迪E5充电流程充电流程比亚迪比亚迪E5充电流程充电流程直流充电口：DC+，DC-：直流充电正、负极A+，A-：低压辅助电流正、负极CC1：车身接地（1K30）CC2：直流充电感应信号S+：通讯线，CAN(H)S-：通讯线，CAN(L)PE：地线比亚迪比亚迪E5充电流程充电流程交流充电口端子定义：LA相，NC1B相，NC2C相，N中性线，PE地线，CC充电连接确认，CP充电控制比亚迪比亚迪E5充电流程充电流程直流充电装置直流充电装置优点：充电速度快充电电压高充电装置比较大比亚迪比亚迪E5充电流程充电流程交流充电装置交流充电装置比亚迪比亚迪E5充电流程充电流程E6充电流程：第一步：确认车辆解锁，打开充电接口盖比亚迪比亚迪E5充电流程充电流程第二步：打开充电桩电源，观察充电桩显示屏状态比亚迪比亚迪E5充电流程充电流程第三步：观察车内显示屏状态并按正确方式取下充电插头，对准车身接口，接上，完成充电准备。比亚迪比亚迪E5充电流程充电流程第四步：点击充电桩显示屏上按键，启动充电。比亚迪比亚迪E5充电流程充电流程第五步：点击停止充电，完成充电，并关闭电源。比亚迪比亚迪E6充电流程充电流程比亚迪比亚迪E6充电流程充电流程比亚迪比亚迪E6充电流程充电流程比亚迪比亚迪E6充电流程充电流程比亚迪比亚迪E6充电流程充电流程
