浦东图书馆报告.pptx

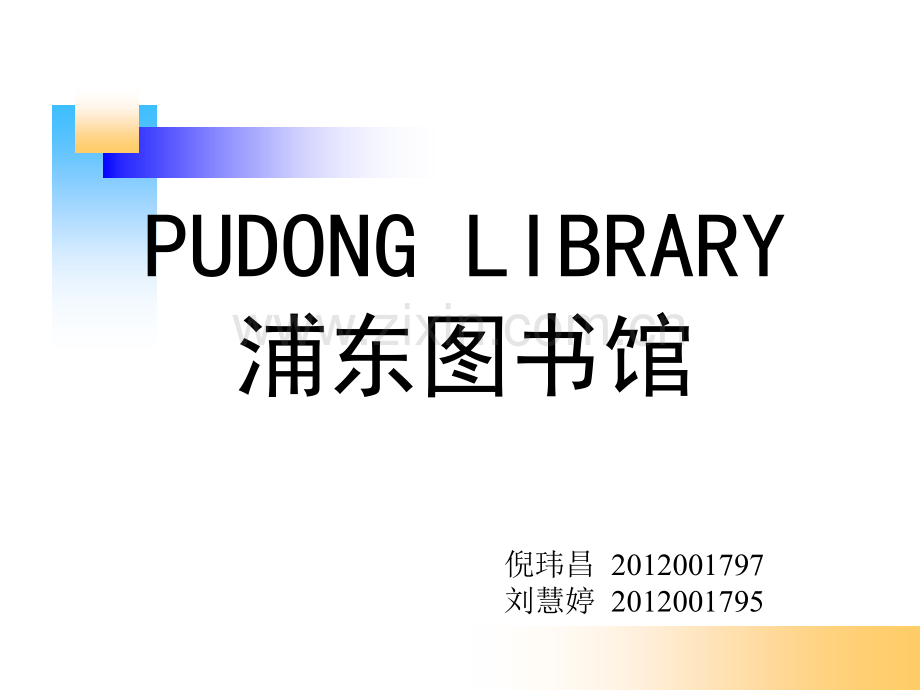

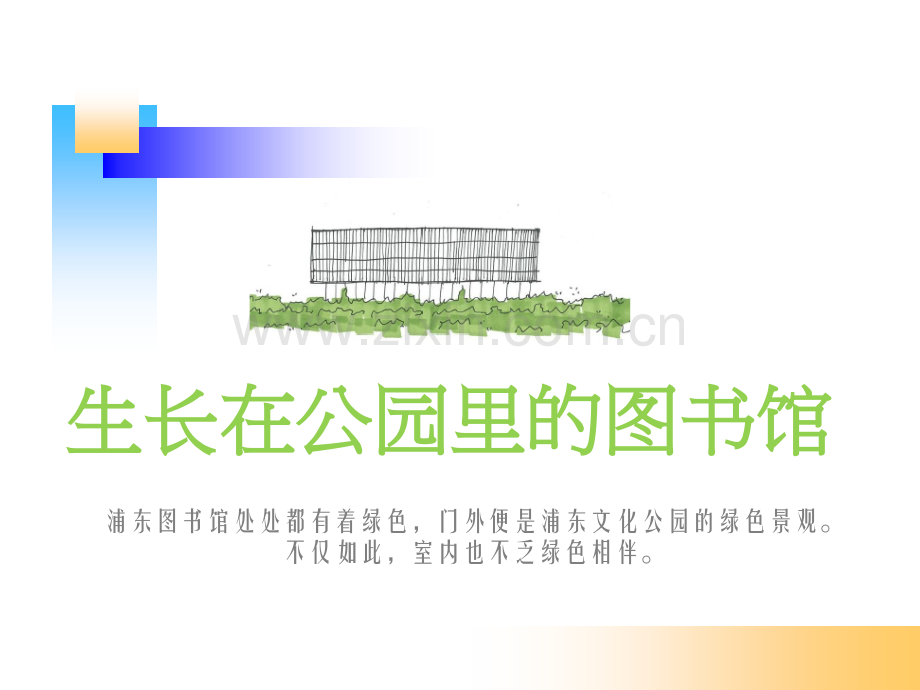

PUDONG LIBRARY浦东图书馆倪玮昌 2012001797刘慧婷 2012001795生长在公园里的图书馆生长在公园里的图书馆浦东图书馆处处都有着绿色，门外便是浦东文化公园的绿色景观。不仅如此，室内也不乏绿色相伴。上海浦东图书馆上海浦东图书馆概述概述浦东图书馆设计师简介浦东图书馆设计师简介外部造型设计外部造型设计建筑内部结构建筑内部结构平面分析平面分析室内空间分析室内空间分析室内空间体验室内空间体验空间处理手法空间处理手法概述：概述：位置：上海市浦东新区前程路88号。建筑面积：6.1万平方米。投入使用时间：2010年。设计使用年限：50年。设计单位：株式会社日本设计进行方案设计，华东建筑设计研究院有限公司合作设计。浦东图书馆(新馆）主要分为地上6层和地下一层（其上有一层半地下室夹层）。由下至上每两层形成一个功能区，共三段，每段约10米高。其中，一二层公共服务与学术交流空间为主。三四层以普通文献借阅区为主，以大台阶、坡道、书架壁组成跨越三、四层的独特的“书山”空间。五六层五层和六层为专题阅览部以及办公空间。地下部分主要用作书库，车库及设备用房。空中花园空中花园浮云浮云书山书山设计师简介设计师简介 自1967年创立以来,日本设计始终走在日本建筑设计及技术发展的最前沿。作为大型组织型综合设计事务所，我们拥有400多名优秀的建筑师和专业技术人员,服务范围涉及建筑设计、技术、项目管理及顾问咨询等众多领域，并拥有丰富的国际项目的操作经验，曾为ODA(政府开发援助)项目提供过专业的顾问咨询服务。外部造型设计外部造型设计新馆选址在浦东文化公园旁，使得设计更加倾向于自然元素的运用。设计师以草坡作为建筑的基底，与浦东文化公园更好地融为一体，自然气息弥漫在图书馆的每一个角落。新馆的建设对建筑的 节能环保提出了很高的要求，在建筑的全寿命周期中，要最大限度地节约资源节地、节能、节材、节水、保护环境和减少污染。建筑尽可能多地使用清水混凝土，价格低廉，且省去了大量的内外装修材料，同时又不失美观性，庄重自然。Sketch UpSketch Up效果图效果图Sketch UpSketch Up效果图效果图建筑内部基本结构建筑内部基本结构该建筑总高度36米，体型呈“盒子”状。采用现浇钢筋混凝土框架剪力墙结构。其内部空间较复杂，二层到六层之间设有中庭。二层，四层及六层周边没有楼。由于建筑设计强调大空间阅览室的室内效果及读者的感受，所以剪力墙结构布置在楼梯间及其他隐蔽的地方。平面分析平面分析空中花空中花园园阅阅览览室室交通空间交通空间图书架图书架平面分析平面分析 浦东图书馆将图书阅览浦东图书馆将图书阅览室分布在建筑的外围，而在室分布在建筑的外围，而在中心形成一个通顶的大空间。中心形成一个通顶的大空间。这样处理，不仅拥有一个巨这样处理，不仅拥有一个巨大的公共空间，在公共空间大的公共空间，在公共空间之上有空中花园，能够在室之上有空中花园，能够在室内就欣赏到自然风光，而且内就欣赏到自然风光，而且让读者在阅读时能够有足够让读者在阅读时能够有足够的采光以及面向外面，贴近的采光以及面向外面，贴近自然，享受到读书的乐趣。自然，享受到读书的乐趣。一进门就是鲜花在两旁迎接你。所有的过道，还有两座横跨南北大楼的“栈桥”，都有着生机勃勃的植物放在旁边。还有很多细微之处也都被考虑到，例如所有雕塑的周围都被绿色环绕，每个设计精巧的椅子中也不忘加入绿色的生机。同时还有鹅卵石形状、树干形状的椅子，大自然的元素从方方面面融入在室内设计中。室内空间分析室内空间分析室内空间分析室内空间分析特种玻璃，穿孔金属板隔断特种玻璃，穿孔金属板隔断 浦东图书馆内部强调大空间，开阔视野。为满足这种视觉效果的营造，馆内部隔断就不能仅采用传统的墙体，而是更多的使用了能够透光的隔断。特种玻璃和穿孔金属板，前者是透明后者是半透明材质，有效地增强了室内空间的通透性。透明暗示着更广阔的空间秩序，它意味着不同空间层次的同时感知，在穿孔金属板隔断之间穿行，能感受到空间的后退伴随着波动。阅读区走廊与中庭之间以穿孔金属板隔断，阅读区与走廊之间以特殊玻璃隔断。空间体验空间体验/空中花园空中花园置身中庭，一抬头，晶莹剔透的玻璃墙包裹着两座一百平方米的“空中花”园垂直从玻璃天棚吊下，花房顶部还悬挂着一串串十多米长的红色风铃！馆长张伟揭秘道，风铃的内部支架其实是螺旋铁架，不同时节挂上当季花朵，读者便可感知四季如春的美丽。读者在书海中遨游之后更可以进入花园中感受这份清新，即使在图书馆中，也可以感受到公园般的惬意，同时缓解阅读后眼睛的疲劳。空间体验空间体验/书山书山三层至六层分为两个不同的空间主题。作为图书馆最核心的部分，普通文献阅览区域设在三层和四层，空间上下贯通，形成独一无二的“书山”空间。在这个开阔宽敞的空间里，书籍信手拈来，读者可以享受自由的阅读乐趣。空间体验空间体验/浮云浮云五层和六层的贯通区域名为“浮云”，自由的曲线墙体包围整个六层，悬于五层的专题阅览区上方，像云朵漂浮，将大自然的又一自然景观引入室内空间，清新的气息扑面而来。空间处理手法空间处理手法浦东图书馆在空间尺度上采用了大尺度的处理手法，每两层合并成同一个功能区，使得整个空间非常的气势磅礴。而高度与面积的比例又恰到好处，即没有压抑感，也不会使人感到不亲切。空间处理手法空间处理手法浦东图书馆的空间形状呈现低而宽的趋势，会使人产生侧向广延的感觉，形成开阔、博大的气氛。空间处理手法空间处理手法采用了围透的手法，令每层的图书室都一面朝向书架，一面是玻璃幕墙，使读者视野开阔，一望无际，从而获得开朗、明快的感觉。空间处理手法空间处理手法浦东图书馆打破古典建筑那种机械、呆板的分隔空间的方法而代之以自由、灵活地分隔空间，这不仅给空间许多新颖的地方，也极大地丰富了空间的变化和层次感。空间处理手法空间处理手法五层阅读室通过天花处理以压低次要部分空间的方法来突出主要空间。THANKS THANKS
