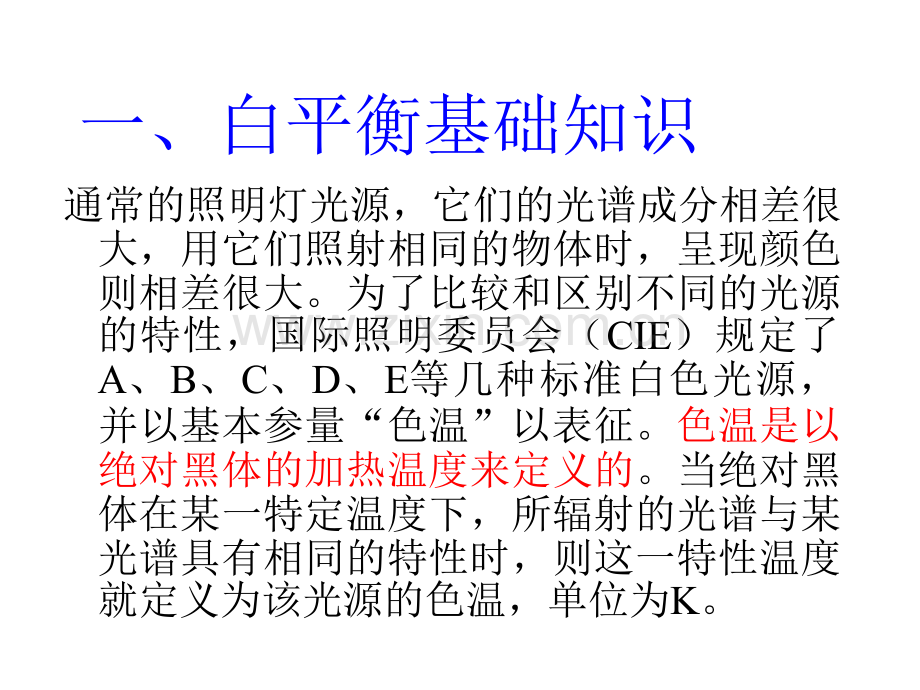

白平衡原理简介及调整方式 RD-TV Griffin.cheng oct-9-09白平衡基础知识采用PC调整白平衡原理简介案例分析一、白平衡基础知识通常的照明灯光源，它们的光谱成分相差很大，用它们照射相同的物体时，呈现颜色则相差很大。为了比较和区别不同的光源的特性，国际照明委员会（CIE）规定了A、B、C、D、E等几种标准白色光源，并以基本参量“色温”以表征。色温是以绝对黑体的加热温度来定义的。当绝对黑体在某一特定温度下，所辐射的光谱与某光谱具有相同的特性时，则这一特性温度就定义为该光源的色温，单位为K。三基色原理三基色原理 三基色原理建立在人眼对彩色视觉特性基础上，用来混色这三种单色光称为三基色。用三基色可以混合出自然界中几乎所有颜色光的原理称为三基色原理。该原理的基本内容是：自然界中人眼所能观察到的绝大多数颜色，都可以由三种相互独立的基本颜色按一定的比例混合得到的；相反，自然界中任意一种颜色也可以分解为不同比例的三种基本色。三基色必须是相互独立的彩色，它们中任一基色都不能由其它两种基色混合产生。三基色之间混合色的色调和色饱和度由三基色的比例来决定。混合色的亮度等于与参与混色的基色的亮度之和。三基色原理是对彩色进行分解、混合的重要原理，它从理论上推断出用计算机来处理彩色图像的最佳方案是：将计算机要处理的彩色图像分解成红、绿、蓝 三基色的电信号进行处理，将处理后的信号以多位二进制数的形式寄存在显示存储器中。显示存储器中的数据经DA转换器变后，输出三基色电信号，利用-它可控制三基色发光器件将原景物的画面原，并呈现现出来。彩色的混合彩色混合的方式有两种：一种是彩色光线混合，称为相加混色；另一种是彩色颜料混合，称为相减混色。C-7120调白平衡：可选择的模式：可选择的模式：xyYxyY模式模式RGBRGB模式。模式。RGBRGB模式：利用先前记录的模式：利用先前记录的LCDLCD三原色的三原色的发光特性，直接显示发光特性，直接显示R/G/BR/G/B三色强度之相三色强度之相对百分比值。即当调整对百分比值。即当调整LCDLCD红色强度时，红色强度时，只有只有R R的测量值会改变，的测量值会改变，G,BG,B的测量值不的测量值不会随之改变。会随之改变。当当R/G/BR/G/B的测量值为的测量值为100(%)100(%)时，即表示时，即表示LCDLCD上所显示的色彩和亮度与目标色彩完上所显示的色彩和亮度与目标色彩完全一致全一致(理论情况理论情况).).而实际情况下，应该完全在可接收的动态而实际情况下，应该完全在可接收的动态范围内。范围内。当当R/G/B的测量值均相等但不等于的测量值均相等但不等于100时，时，表示表示LCD上显示的色彩其色度值已经符上显示的色彩其色度值已经符合目标色温值。而只是合目标色温值。而只是LCD的亮度不同的亮度不同而已，因此只需调整其亮度使而已，因此只需调整其亮度使R/G/B测量测量值达到值达到100或在误差范围内即可符合所期或在误差范围内即可符合所期望的标准白。望的标准白。xyY模式调白平衡模式调白平衡:直接调整直接调整LCD的色度到误差范围内即可。的色度到误差范围内即可。白平衡白平衡LCDTV中，在全白画面下，当对比度在某一特定值时，亮度由最小到最大变化过程中，显示器画面始终都保持基准白，而不带任何彩色。在白平衡调整中，通过调节LCDTV的亮度、RED、GREEN及BLUE，使LCDTV达到某一要求的色温值，并且符合LCDTV的规范要求，最后把R、G、B、亮度等值存入EEPROM中。三、采用PC调整白平衡原理新方法调整白平衡探讨：调整值的线性逼近法：CHROMA7120输出R、G、B值与调整值RG,GG,BG之间的关系存在线性关系，因此可以 三枪同时调整三枪同时调整：CHROMA7120的每200ms输出一次采光后读取的值转化为RGB值后经与标准色温亮度值转化为RGB值后的百分比值。如果同时处理R、G、B三枪的值，并分别将预测值送给TV的RG、GG、BG，就可以实现同时调整RGB三枪，这样就可以使调整时间在原来基础上至少缩短三倍。四、案例分析Jul-25，L2线产线产15 EPI机器，在彩阶机器，在彩阶检验站发现检验站发现2台在台在RESET后后PC mode的的亮度亮度(Brightness)和对比度和对比度(Contrast)不不是出厂默认的是出厂默认的80，50，而分别为，而分别为78，50和和79，50两组数据。经确认为在两组数据。经确认为在M2线线做测试的时候把值动了。对策：在做测试的时候把值动了。对策：在W/B站时，增加一个站时，增加一个EPINIT的动作，再做的动作，再做W/B调整可调整可OK.Aug2，27 ACER调整调整AV白平衡可以调好，白平衡可以调好，但在切换但在切换SOURCE和开关机后，和开关机后，AV的的Bgain值不能保存。分析为软体问题，现已经叫软值不能保存。分析为软体问题，现已经叫软体工程师修改体工程师修改OK.Aug3，27TTE样机调白平衡时，在调完白样机调白平衡时，在调完白平衡后从平衡后从AV切到切到PC画面时，发现调整后和画面时，发现调整后和调整前的灰阶一样，没有保存，然后手动按调整前的灰阶一样，没有保存，然后手动按1999进工厂，才保存白平衡数据，进工厂，才保存白平衡数据，PC的灰阶的灰阶立即恢复正常。若是调完后不手动进入工厂立即恢复正常。若是调完后不手动进入工厂而是而是ONOFF或插拔电源，再重新上电发现白或插拔电源，再重新上电发现白平衡数据没有保存，和调整之前一样。通知平衡数据没有保存，和调整之前一样。通知EE软体组后已经改善了。软体组后已经改善了。Aug7，T2线做线做15Phillips白平衡不能白平衡不能调整，经分析发现调整，经分析发现PC与与TV没有通信，排没有通信，排除接线和仪器问题后，发现在选择通信除接线和仪器问题后，发现在选择通信波特率时选错了，从而导致不能通信。波特率时选错了，从而导致不能通信。其实在打开白平衡调整程式并选择好调其实在打开白平衡调整程式并选择好调整程式后，程式自动读取在配置文件中整程式后，程式自动读取在配置文件中写好的写好的Default值，在打开串口时串口自值，在打开串口时串口自动配置为读入的动配置为读入的Default值，所以在打开值，所以在打开串口时用不着再选择波特率和数据位等，串口时用不着再选择波特率和数据位等，只要选择相应的仪器即可。只要选择相应的仪器即可。试跑试跑20寸寸Viewsonic机种，在调完机种，在调完PC白平白平衡时，切衡时，切AV调白平衡会直接切入调白平衡会直接切入TV模式，模式，导致导致AV白平衡调不了。经分析为软体问白平衡调不了。经分析为软体问题。题。关于32TTE SCART白平衡调整：由于其软体里面没有开放SCART组的软体，因此不能自动切换到SCART作自动切换。需要手动切到SCART。关于20VIEWSONIC 480i下白平衡作AL的问题：20VIEWSONIC480i使用软体实现Autolevel，在写软体时使用的是VG-848的Patten 984(左下角一个全白小方块和右下角一个全暗小方块)，在软体里通过抓取这2个地方的最低和最高电平来决定其最低和最高亮度，而产线使用的是K-8256和BSG-60A，其Patten和VG-848存在输出LEVEL的差异，虽然可以作AUTOLEVEL但有时作不成功，况且由于是用软体反复抓取运算得到的，由于仪器输出的不同，作AUTOLEVEL后再自调后存在偏色的问题。关于动、静态调整静态调整：即对于每台要调整的机器都要从发送一个默认值开始调整，这个默认值即是事先Try好的值。动态调整：在每次调整完成后都要通过一定的算法把本次调整后的白平衡数据和默认值作一运算，以期能得出一个比较合理的数据，并作为下次调整时的依据。PC调整流程 开始界面初始化串口初始化定时器初始化调整基本参数设置程式选择打开串口调整中。开始调整？NOPASS?yesOK出错处理NO完Thanks!
