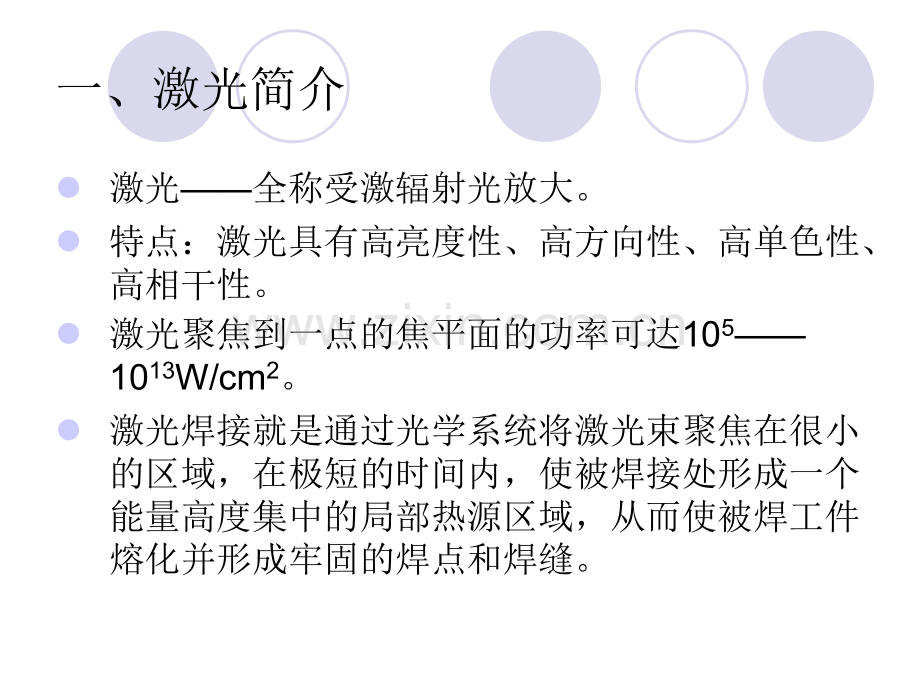

激光焊接机操作指导书一、激光简介l激光全称受激辐射光放大。l特点：激光具有高亮度性、高方向性、高单色性、高相干性。l激光聚焦到一点的焦平面的功率可达1051013W/cm2。l激光焊接就是通过光学系统将激光束聚焦在很小的区域，在极短的时间内，使被焊接处形成一个能量高度集中的局部热源区域，从而使被焊工件熔化并形成牢固的焊点和焊缝。二、整机系统结构触摸工作屏微处理控制器控制按钮及指示灯激光电源YAG激光器冷却系统光路传输系统工件准直聚焦系统监视系统整机系统结构图三、激光焊接机工作原理l公司使用的激光焊接机属于光纤传输激光能量的灯泵浦固体激光焊接机。它产生的是一种脉冲式激光。焊接过程就是应用高能脉冲激光来实现的。l首先激光电源把脉冲氙灯点亮预燃，在微处理控制器的控制下通过激光电源对氙灯脉冲放电，形成一定频率，一定脉宽的光波。光波经过激光反射腔体辐射到Nd3+：YAG激光晶体上，激发晶体发光。经谐振之后发出波长为1064nm的脉冲激光。l该激光再经过耦合，光纤传输系统，准直聚焦系统等光路传输系统聚焦后打在被焊工件上，对工件进行焊接。l焊接时所需的脉冲激光的频率、脉宽等通过控制系统实现。l因激光焊接机的电光转换效率只有3%左右，大量的电能转换为热能。这部分热能对激光器件影响很大，会使聚光腔体变形失效，晶体，氙灯破裂等，所以需要冷却系统提供冷却保障。四、开机l1.合上墙面空气开关，接通主电源。l2.合上设备上的空气开关，设备得电。l l3.释放急停开关，右旋打开钥匙开关。l控制系统得电，触摸工作屏亮，开始执行程序,自动清屏，加载网络模块。l4.加载网络模块完成，触摸屏显以下页面：l触摸工作屏上“确认”，进入开机页面。l5.开机页面如下：l“开机（F1）”为自动开机控制l6.在开机界面触摸“开机”，等待约一分钟，工作屏显以下页面：l页面下方显示“水泵：开”、“高压：开”、“激光：关”时，主机自动开机完成。l7.根据焊接需要调用已编好参数的程序或修改程序参数，以达到焊接要求。在工作屏显页面下触摸“参数（F2）”进入以下参数设置屏：l（1）、程序的调用。在参数设置屏触摸“程序”用“-”或“+”可以在“07”组程序中选择合适参数的程序使用。l（2）、参数的修改。在参数设置屏分别触摸“段电流”、“段脉宽”、“频率”用“-”或“+”对现有参数进行调节。触摸“确认”，新的参数修改生效。l8.按下操作台控制面板上的“指示”，红光指示灯亮，保障红光、激光同轴。l9.按下操作台控制面板上的“CCD”，监视系统得电。相应的“CCD、监视器、四格分路器”亮。适当调节CCD镜头和对工件的距离，使工件图像在监视器上清晰显现即可。五、关机l1.按下操作台控制面板上的“CCD”、“指示”等按键，关闭对应的监视系统，红光指示系统等。l2.主机关机。在以下状态显示屏中，触摸“关机”，设备进入自动关机程序关机。l3.关闭钥匙开关，拉下设备空气开关，墙面空气开关完成关机。
