综合布线流程.pptx

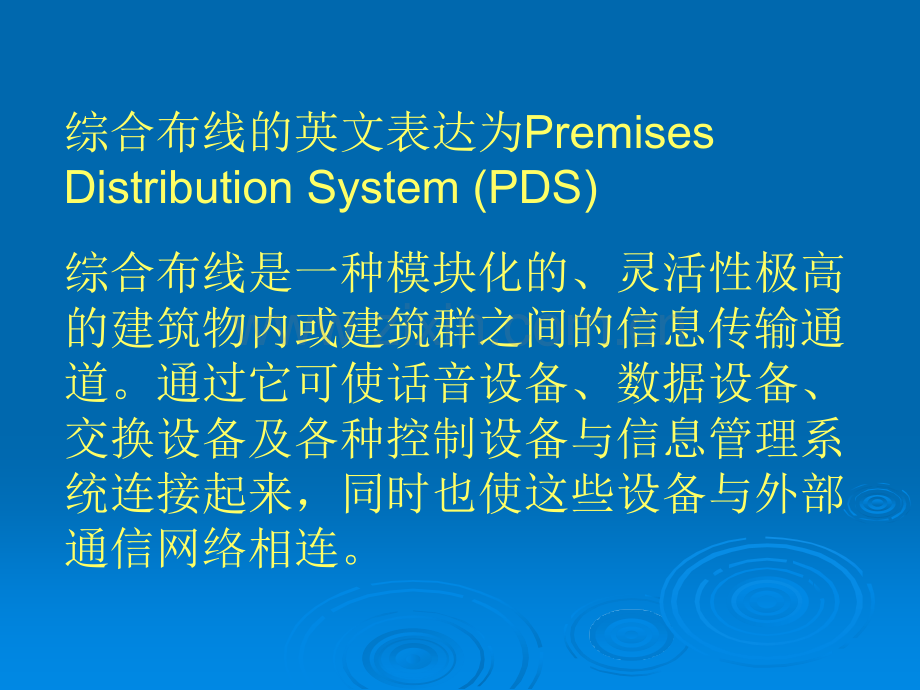

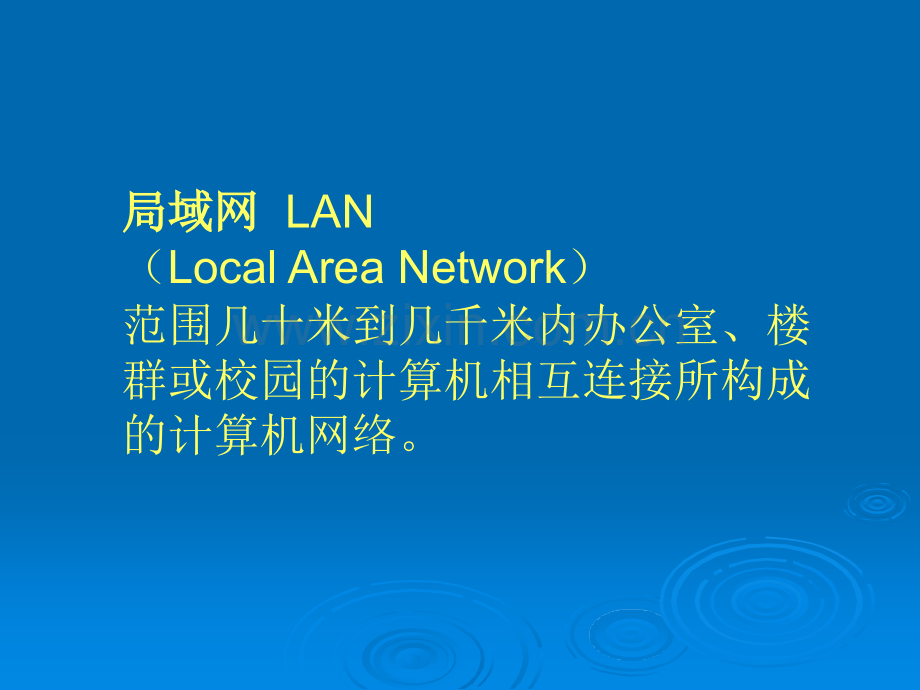

综合布线的英文表达为Premises Distribution System(PDS)综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。局域网局域网 LAN（Local Area Network）范围几十米到几千米内办公室、楼群或校园的计算机相互连接所构成的计算机网络。拓扑Topology：计算机等设备在网络中连接的结构方式就叫做拓扑结构。我国早期曾经翻译成“形势几何学”、“连续几何学”、“一对一的连续变换群下的几何学”。总线型拓扑：总线型拓扑：所有节点通过相应硬件接口连接到一条无源公共总线上，任何一个节点发出的信息都可沿着总线传输，并被总线上其它任何一个节点接收。环型拓扑：环型拓扑：各节点通过有源接口连接在一条闭合的环形通信线路中，是点对点式结构。发送的信息流按环路设计的流向流动。星型拓扑：星型拓扑：几乎是以太网专用的，各节点设备通过一个网络集中设备（如集线器或交换机）连接在一起，各节点呈星状分布而得名。局域网标准：1980年2月美国的IEEE成立了802局域网标准委员会，推出IEEE 802标准系列，于1984年3月被ISO推为国际标准。其中802.3系列标准被称为以太网标准。美国电气和电子工程师协会(IEEE)是一个国际性的电子技术与信息科学工程师的协会，是世界上最大的专业技术组织之一（成员人数），拥有来自175个国家的36万会员(到2005年)。透过多元化的会员，该组织在太空、计算机、电信、生物医学、电力及消费性电子产品等领域中都是主要的权威。IEEE定义的标准在工业界有极大的影响。ISO：国际标准化组织(International Organization for Standardization)简称ISO，是一个全球性的非政府组织，是国际标准化领域中一个十分重要的组织。中国是ISO的正式成员，代表中国的组织为中国国家标准化管理委员会（Standardization Administration of China，简称SAC）。1946年，来自25个国家的代表在伦敦召开会议，决定成立一个新的国际组织，其目的是促进国际间的合作和工业标准的统一。于是，ISO这一新组织于1947年2月23日正式成立，总部设在瑞士的日内瓦。ISO的主要功能是为人们制订国际标准达成一致意见提供一种机制。ISO已经发布了9200个国际标准,如ISO公制螺纹、ISO的A4纸张尺寸、ISO的集装箱系列(目前世界上95%的海运集装箱都符合ISO标准)、ISO的胶片速度代码、ISO的开放系统互联(OS2)系列(广泛用于信息技术领域)和有名的ISO9000质量管理系列标准。以太网(Ethernet)指的是由Xerox公司创建并由Xerox,Intel和DEC公司联合开发的基带局域网规范。是当今现有局域网采用的最通用的通信协议标准。以太网络使用CSMA/CD(载波监听多路访问及冲突检测)技术，并以10M/S的速率运行在多种类型的电缆上。以太网与IEEE8023系列标准相类似。标准以太网 10MB/S 快速以太网100MB/S 千兆以太网 1000MB/S 万兆（10G）以太网 10000MB/S 综合布线实施步骤：综合布线实施步骤：1.实地考察并听取、分析用户需求。实地考察并听取、分析用户需求。2.获取或绘制建筑物平面图获取或绘制建筑物平面图3.系统结构、布线、路由设计系统结构、布线、路由设计4.绘制布线施工图、确定工期绘制布线施工图、确定工期5.编制布线所需采购设备、用料、工具清单编制布线所需采购设备、用料、工具清单6.与用户确定布线施工图、工期和采购清单与用户确定布线施工图、工期和采购清单7.采购物品采购物品8.施工并测试施工并测试9.用户验收用户验收10.交付使用交付使用一一.实地考察并听取、分析用户需求。实地考察并听取、分析用户需求。相关事项：相关事项：1.布线区域的长度、宽度、高度、楼层板厚度；布线区域的长度、宽度、高度、楼层板厚度；2.用户对每个房间（区域）信息点数量要求、是否保留备份用户对每个房间（区域）信息点数量要求、是否保留备份信息点；信息点；3.信息插座的位置、高度；信息插座的位置、高度；4.使用桥架、线槽还是线卡；墙面、楼板、装潢、装饰是否使用桥架、线槽还是线卡；墙面、楼板、装潢、装饰是否可以破坏；可以破坏；5.其它特殊要求其它特殊要求6.认真记录并提出疑问、有效沟通。认真记录并提出疑问、有效沟通。7.签订初步协议签订初步协议桥 架线 槽线卡二二.获取或绘制建筑物平面图获取或绘制建筑物平面图相关事项：相关事项：1.各部分长、宽、高的详细实际尽寸各部分长、宽、高的详细实际尽寸2.各房间（空间）的材料、材质各房间（空间）的材料、材质三三.系统结构、布线、路由设计系统结构、布线、路由设计相关事项：相关事项：1.采用的拓扑结构采用的拓扑结构2.交换机等主要设备的使用数量，确切放置地点，是否包括交换机等主要设备的使用数量，确切放置地点，是否包括冗余冗余3.信息点的确定数量。信息点的确定数量。4.精确至每一根网线的起始、走向、长度、固定方式精确至每一根网线的起始、走向、长度、固定方式3.实地考查、确定走线的可行性：包括墙面、地面、顶棚、实地考查、确定走线的可行性：包括墙面、地面、顶棚、吊顶等处的坚固程度；固定网络设备的地点的电源情况。吊顶等处的坚固程度；固定网络设备的地点的电源情况。四、绘制布线施工图、确定工期四、绘制布线施工图、确定工期相关事项：相关事项：1.清晰的符号、图形及说明，明确的线路走向。清晰的符号、图形及说明，明确的线路走向。2.足够的文字说明足够的文字说明3.确定需要使用的设备数量、网线的数量、箱数，接头的确定需要使用的设备数量、网线的数量、箱数，接头的数量、线槽的数量等等，要包括足够的冗余。数量、线槽的数量等等，要包括足够的冗余。4.了解施工的环境、时间。了解施工人员的数量、工作能了解施工的环境、时间。了解施工人员的数量、工作能力。估计出完成工程所需的时间，要留出足够的机动应急力。估计出完成工程所需的时间，要留出足够的机动应急时间。时间。集线器集线器(hub)上的所有端口争用一个共享信道的带宽，因此随着网络节点数量的增加，数据传输量的增大，每节点的可用带宽将随之减少。集线器采用广播的形式传输数据，即向所有端口传送数据。交换机交换机(switch)上的所有端口均有独享的信道带宽，以保证每个端口上数据的快速有效传输。交换机为用户提供的是独占的、点对点的连接，数据包只被发送到目的端口，而不会向所有端口发送。集线器只是对数据的传输起到同步、放大和整形的作用，对数据传输中的短帧、碎片等无法进行有效的处理，不能保证数据传输的完整性和正确性；而交换机不但可以对数据的传输做到同步、放大和整形，而且可以过滤短帧、碎片等。从工作方式来看，集线器是一种广播模式，也就是说集线器的某个端口工作的时候，其他所有端口都能够收听到信息，容易产生广播风暴，当网络较大时网络性能会受到很大的影响。当交换机工作的时候，只有发出请求的端口和目的端口之间相互响应而不影响其他端口，因此交换机就能够隔离冲突域和有效的抑制广播风暴的产生。广播风暴（广播风暴（Broadcast Storm）当主机系统响应一个在网上不断循环的数据包或者试图响应一个没有应答的系统时就会发生广播风暴。一般为了改变这种状态，请求或者响应数据包源源不断地产生出来，常使情况变得更糟。随着网络上数据包数目的增加，拥塞会随之出现，从而降低网络的性能以至于使之陷入瘫痪。一个数据包被传输到本地网段 上的每个节点就是广播；由于网络拓扑的设计和连接问题，或其他原因导致广播在网段内大量复制、传播数据包，导致网络性能下降，甚至网络瘫痪，这就是广播风暴。五五.编制布线所需采购设备、用料、工具清单编制布线所需采购设备、用料、工具清单相关事项：相关事项：1.确定每种商品的品牌、型号、数量、单价、总价确定每种商品的品牌、型号、数量、单价、总价2.计算利润计算利润3.通常施工费单独计算，并确定数额通常施工费单独计算，并确定数额4.注意小额商品集少成多，成本并不少。注意小额商品集少成多，成本并不少。六六.与用户确定布线施工图、工期和采购清单与用户确定布线施工图、工期和采购清单相关事项：相关事项：1.根据用户意见和实际情况进行修改并最终确定，根据用户意见和实际情况进行修改并最终确定，确认还款方式、方法及时间确认还款方式、方法及时间2.签订合同并具备法律效应签订合同并具备法律效应七七.采购物品采购物品相关事项：相关事项：1.物品采购后需一次性运输至施工环境还是分批送达。物品采购后需一次性运输至施工环境还是分批送达。2.物品放置地点的安全性。物品放置地点的安全性。3.取用的方便性。取用的方便性。4.如非必要，保证商品的真实性和质量。如非必要，保证商品的真实性和质量。八、施工并测试八、施工并测试相关事项相关事项1.墙壁、楼板打孔、开槽墙壁、楼板打孔、开槽确定精确定位，并作好标识（用铅笔或墨线在墙壁或地面直确定精确定位，并作好标识（用铅笔或墨线在墙壁或地面直接勾画）。标识清楚，同一住宅内同一功能的面板标高必须接勾画）。标识清楚，同一住宅内同一功能的面板标高必须一致。一致。电视、电话、网络面板下沿距地为电视、电话、网络面板下沿距地为300mm同一面墙，同一标高的面板误差不大于同一面墙，同一标高的面板误差不大于3mm根据管径确定槽的宽度及深度。用墨线在墙体划出开槽轮廓。根据管径确定槽的宽度及深度。用墨线在墙体划出开槽轮廓。墨线要求横平竖直。墨线要求横平竖直。用切割机沿墨线切割边线，不准切断房屋结构钢筋不准用电用切割机沿墨线切割边线，不准切断房屋结构钢筋不准用电锤直接开槽。锤直接开槽。房屋顶面预制板开槽深度严禁超过房屋顶面预制板开槽深度严禁超过15mm。不准在室内保温墙面横向开槽。不准在室内保温墙面横向开槽。严禁在预埋地热管线区域内开槽（新房内都有标识）严禁在预埋地热管线区域内开槽（新房内都有标识）严禁在卫生间及厨房防水层上面开槽严禁在卫生间及厨房防水层上面开槽布管之前清理槽面，使槽面整洁。布管之前清理槽面，使槽面整洁。对槽内裸露的钢筋进行防锈处理。对槽内裸露的钢筋进行防锈处理。如果损坏钢筋一定要修复，严禁掩饰。如果损坏钢筋一定要修复，严禁掩饰。2.槽管的铺设：金属槽和塑料槽，使用涨钉槽管的铺设：金属槽和塑料槽，使用涨钉、涨、涨塞、自攻钉。将槽盖放于附近无障处。塞、自攻钉。将槽盖放于附近无障处。3.暗埋：金属管和蛇皮软管，金属管中预留拉线暗埋：金属管和蛇皮软管，金属管中预留拉线绳。绳。4.布线：同位置多条网线，尽量同时铺设。线缆转角处不得布线：同位置多条网线，尽量同时铺设。线缆转角处不得小于九十度角。小于九十度角。在垂直线槽中铺设缆线时应对缆线进行绑扎，间距小于在垂直线槽中铺设缆线时应对缆线进行绑扎，间距小于1.5米。米。布线时线缆两端留有各五十厘米左右冗余。布线时线缆两端留有各五十厘米左右冗余。拉线时应均匀平缓用力，忌猛力、暴力。拉线时应均匀平缓用力，忌猛力、暴力。尽量不要和强电线缆相邻，如必须时：平行布线间距尽量不要和强电线缆相邻，如必须时：平行布线间距30厘米厘米以上，交叉通过时取九十度直角。以上，交叉通过时取九十度直角。380伏以上高压线必须间伏以上高压线必须间隔隔1米以上。米以上。交换机间级联线要留有备份。交换机间级联线要留有备份。必须为每根线缆做好线标，线标应该考虑防水、使用年限在必须为每根线缆做好线标，线标应该考虑防水、使用年限在一年以上。一年以上。测线时做好记录，避免重复测试。测线时做好记录，避免重复测试。九、用户验收九、用户验收相关事项相关事项1.准备详细的书面材料，包括每个设备、准备详细的书面材料，包括每个设备、每个信息点的线标、测试记录并留存；每个信息点的线标、测试记录并留存；2.留有基本的维护工具和材料；留有基本的维护工具和材料；3.教会所有设备的开、关、通、断教会所有设备的开、关、通、断4.留下售后联系方式留下售后联系方式十十.交付使用并收款交付使用并收款
