综合布线综合布线概论.pptx

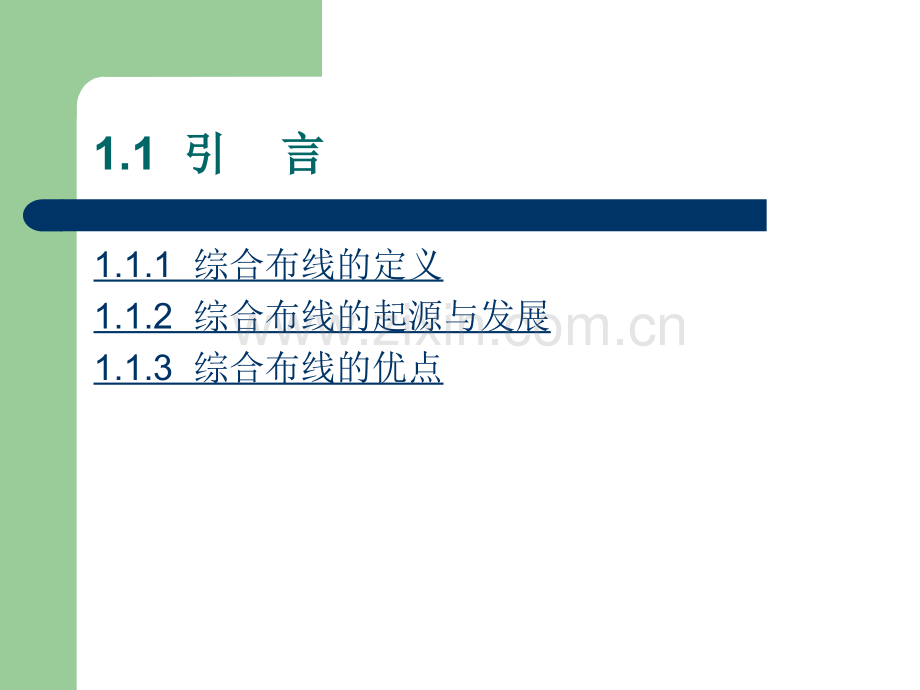

1.1 引引 言言1.1.1 综合布线的定义1.1.2 综合布线的起源与发展1.1.3 综合布线的优点1.1.1 综合布线的定义综合布线的定义 综合布线系统(Premises Distribution System，PDS)又称开放式布线系统(Open Cabling System)，是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。1.1.2 综合布线的起源与发展综合布线的起源与发展 综合布线的起源与发展，与建筑物自动化系统密切相关，是在计算机技术和通信技术发展的基础上进一步适应社会信息化和经济国际化的需要，也是办公自动化进一步发展的结果。综合布线是建筑技术与信息技术相结合的产物，是计算机网络工程的基础。1.1.3 综合布线的优点综合布线的优点 综合布线同传统的布线相比，具有许多优越性。其优点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。1.兼容性2.开放性3.灵活性4.可靠性5.先进性6.经济性1.2 综合布线标准介绍综合布线标准介绍1.2.1 综合布线系统标准的作用1.2.2 综合布线系统标准1.2.1 综合布线系统标准的作用综合布线系统标准的作用 综合布线系统标准为布线电缆和连接硬件提供了最基本的元件标准，使得不同厂家生产的产品具有相同的规格和性能。这一方面有利于行业的发展，另一方面使消费者有更多的选择余地以提供更高的质量保证。如果没有这些标准，电缆系统和网络通信系统将会无序地、混乱地发展。无规矩不成方圆，这就是标准的作用，而标准只是对我们所要做的，提出一个最基本、最低的要求。在所有标准中一般都会分为强制性标准和建议性标准两类。1.目的2.范围3.标准内容1.2.2 综合布线系统标准综合布线系统标准 综合布线系统的标准很多，按照标准涉及范畴不同可分为：元件标准、应用标准和测试标准，按照制定标准的组织团体不同来分，主要有国际ISO/IEC ISO 11801、欧共体CENELEC EN 50173、美国ANSI TIA/EIA-568A、加拿大CSA T529、中国GB/T 50311/12-2000和YD/T-926等。1.美国标准2.国际标准3.中国标准4.行业标准1.3 布线基础知识布线基础知识1.3.1 布线系统的组成1.3.2 信道、带宽、速率和线缆长度1.3.3 多路复用技术1.3.1 布线系统的组成布线系统的组成 综合布线系统是一个无源系统，它给网络设备提供了一个无源平台，是网络的底层和基础。依照中国国家标准，综合布线系统可划分成6个部分，其中三个子系统：配线(水平)子系统；干线(垂直)子系统；建筑群子系统；和工作区、设备间、管理间三个空间区域。综合布线系统结构与组成如图1.1所示。1.工作区(Work Area Subsystem)2.配线(水平)子系统(Horizontal Subsystem)3.干线(垂直)子系统(Riser Backbone Subsystem)4.建筑群子系统(Building Subsystem)5.设备间(Eguipment Subsystem)6.管理间(Administration Subsystem)图图1.1 综合布线系统结构与组成综合布线系统结构与组成(中国标准中国标准)1.3.2 信道、带宽、速率和线缆长度信道、带宽、速率和线缆长度1.信道2.带宽信号带宽，由信号能量谱密度或功率谱密度在频域的分布规律确定。系统带宽，由电路系统的传输特性决定。信道带宽，由信道的传输特性决定。物理带宽，指正频率区域，不计负频率区域，如果信号是低频信号，那么能量集中在低频区域，就是在0B频率范围内的能量。3.速率4.线缆长度1.3.3 多路复用技术多路复用技术 利用一条信道实现多路信号同时传输的技术称为多路复用技术。多路复用技术是为了提高传输效率，提高有效性。多路复用的理论基础是信号分割原理。信号分割的依据在于信号之间的差别，这些差别可以是频率(频分多路复用)、时间(时分多路复用)和码型(码分多路复用)等参量。频分复用(FDM)时分复用(TDM)码分复用(CDMA)1.4 综合布线与智能建筑综合布线与智能建筑1.4.1 智能化建筑的系统组成和基本功能1.4.2 智能化建筑与综合布线系统的关系1.4.3 综合布线的发展趋势1.4.1 智能化建筑的系统组成和基本功能智能化建筑的系统组成和基本功能 智能化建筑的系统组成主要由三大部分构成，即大楼自动化(又称建筑自动化或楼宇自动化，BA)、通信自动化(CA)和办公自动化(OA)。这三个自动化通常称为“3A”，它们是智能化建筑中最重要的，而且必须具备的基本功能。1.大楼自动化(BA)2.通信自动化(CA)3.办公自动化(OA)1.4.2 智能化建筑与综合布线系统的关系智能化建筑与综合布线系统的关系 智能化建筑是集建筑技术、通信技术、计算机技术和自动控制技术等多种高新技术之大成，所以智能建筑工程项目内容极为广泛，不能和过去通常的土木工程相比。由于采用先进的科学技术，因此在某种意义上赋予了房屋建筑生命力，可以说综合布线系统是智能化建筑中的神经系统，它们之间的关系极为密切，主要表现在以下几点：1.综合布线系统是衡量建筑智能化程度的重要标志2.综合布线系统是智能化建筑必备的基础设施3.综合布线系统必须与房屋建筑融合为整体4.综合布线系统能适应智能化建筑今后发展的需要1.4.3 综合布线的发展趋势综合布线的发展趋势 综合布线的产生 综合布线的未来
