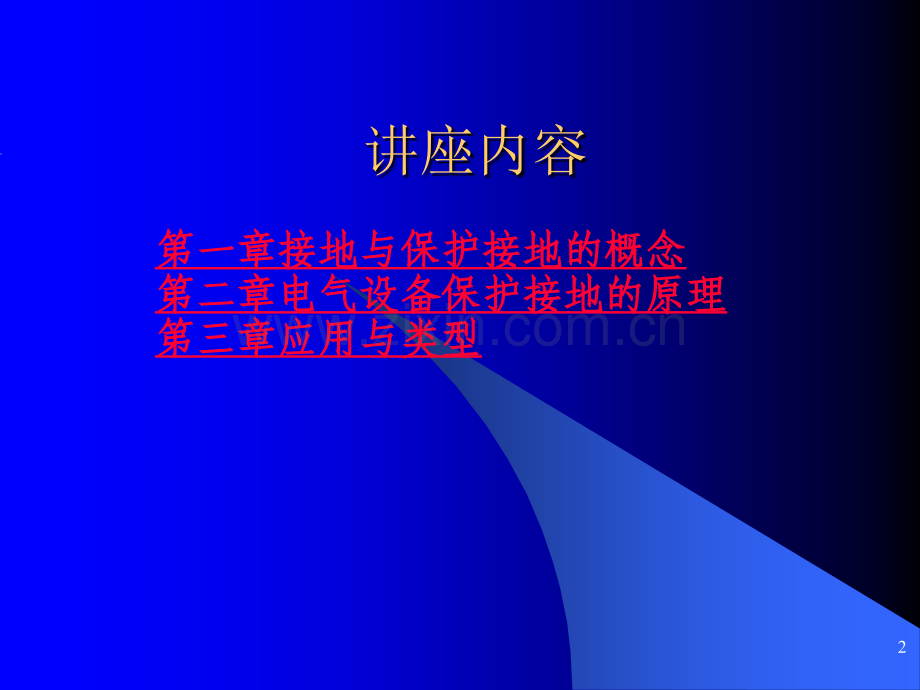

1电气设备保护接地技术2讲座内容第一章接地与保护接地的概念第一章接地与保护接地的概念第二章第二章电气设备保护接地的原理电气设备保护接地的原理第三章第三章应用与类型应用与类型3第一章接地与保护接地的概念接地与保护接地的概念4接地和接地方式l接地：出于不同的目的将电气装置中某一部位经接地线和接地体与大地作良好的电气连接。l分类：工作接地和保护接地。1.工作接地：为运行需要而将电力系统或设备的某一点接地。如变压器中性点接地，避雷器的接地等。2.保护接地：为安全目的在设备、装置或系统上设置的一点或多点接地；5l中性点接地方式1.中性点不接地系统适用于360kV系统；2.中性点经消弧线圈接地系统适用于360kV，可避免电弧过电压的产生；（当系统容量大，线路距离较长，致使单相接地短路电流大于某一数值时，接地电弧不能自行熄灭。为了降低单相接地电流，常采用消弧线圈接地方式。3.中性点直接接地系统适用于11kV以上，380V以下低压系统。6名词解释l中性导体N引自电源中性点的导体。其功能：1.通过单相负载的工作电流;2.通过三相电路中的不平衡电流;3.使不平衡三相负载上的电压均等；4.当设备金属外壳与之相连之后，能防止人体间接触电；l保护导体PE 以防触电为目的的而用来与设备或线路的金属外壳、接地母线、接地端子、接地极、接地金属部件等作电气连接的导线或导体称之为保护导体。7l保护中性导体PEN当中性导体N与保护导体PE共为一体，同时具有中性导体和保护导体两种功能的导体。8系统接地的型式l系统接地型式以拉丁字母作代号，其意义为：第一个字母表示电源端与地的关系：T电源端有一点直接接地；I电源端所有带电部分不接地或有一点通过阻抗接地。第二个字母表示电气装置的外露可导电部分与地的关系：T电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N电气装置的外露可导电部分与电源端接地点有直接电气连接。短横线（-）后的字母用来表示中性导体与保护导体的组合情况：S中性导体和保护导体是分开的；C中性导体和保护导体是合一的；9l1.TN系统电源端有一点直接接地，电气装置的外露可导电部分通过保护中性导体或保护导体连接到此接地点。根据中性导体和保护导体的组合情况，TN系统的型式有以下三种：101）TN-S系统112）TN-C系统123）TN-C-S系统132.T T2.T T系统系统电源端有一点直接接地，电气装置的外露可导电部电源端有一点直接接地，电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接分直接接地，此接地点在电气上独立于电源端的接地点。地点。143.I T系统电源端的带电部分不接地或有一点通过阻抗接地，电气装置的外露可导电部分直接接地。15第二章电气设备保护接地的原理电气设备保护接地的原理16TNTN系统系统漏电漏电单相短路单相短路单相短路电流单相短路电流I ISSSS单相短路保护元件动单相短路保护元件动作作迅速切断电源迅速切断电源实现保护。实现保护。17错误做法18TT系统电源端有一点直接接地，电气装置的外露可导电部分直接电源端有一点直接接地，电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。（其实接地，此接地点在电气上独立于电源端的接地点。（其实也就是也就是TNTN系统中的错误做法），一般情况下是不安全的。系统中的错误做法），一般情况下是不安全的。19IT系统人体触及带电设备外壳时，人体所承受的电压很低，不会人体触及带电设备外壳时，人体所承受的电压很低，不会有危险。有危险。20结论l保护（直接）接地主要应用于中性点不接地或不直接接地的电网中（IT系统）。l保护（通过PE或PEN）接地，主要低压中性点直接接地的电网中（TN系统）。21注意事项l重复接地l接地电阻l（直接）接地和（通过PE或PEN）接地不能混用l接地导体截面22第三章应用与类型应用与类型23三种方式：三种方式：三种方式：三种方式：TN-STN-S系统、系统、系统、系统、TN-C-STN-C-S系统、系统、系统、系统、TN-CTN-C系统系统系统系统lTN-S可用于爆炸、火灾危险性较大或安全要求高的场所，宜用于独立附设变电站的车间。也适用于科研院所、计算机中心、通信局站等。正常工作条件下，外露导电部分和保护导体呈零电位最“干净”的系统。lTN-C-S宜用于厂内设有总变电站，厂内低压配电场的所及民用楼房。lTN-C可用于爆炸、火灾危险性不大，用电设备较少、用电线路简单且安全条件较好的场所。24谢谢大家！再见！
