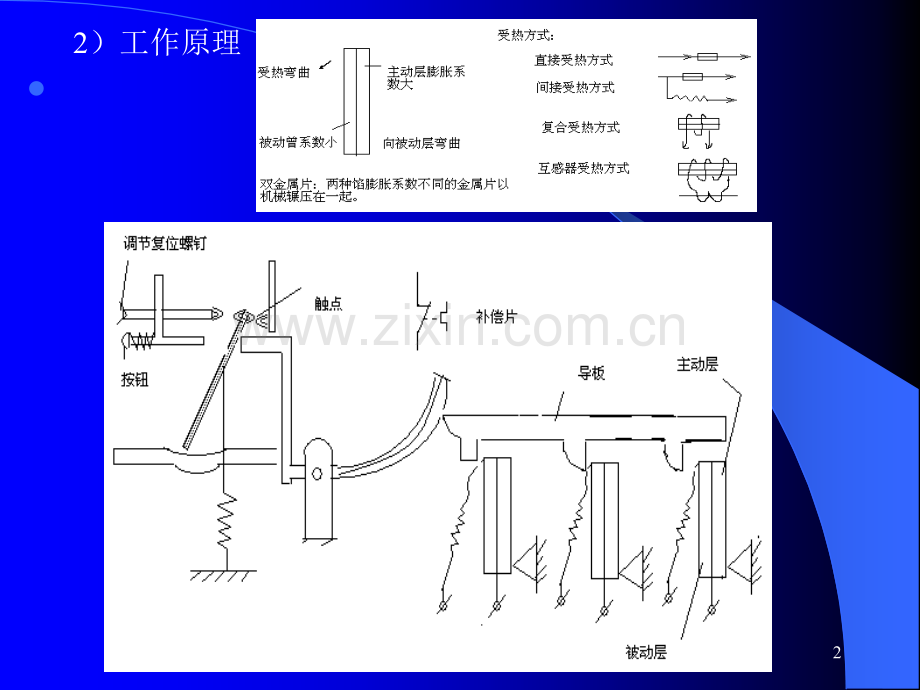

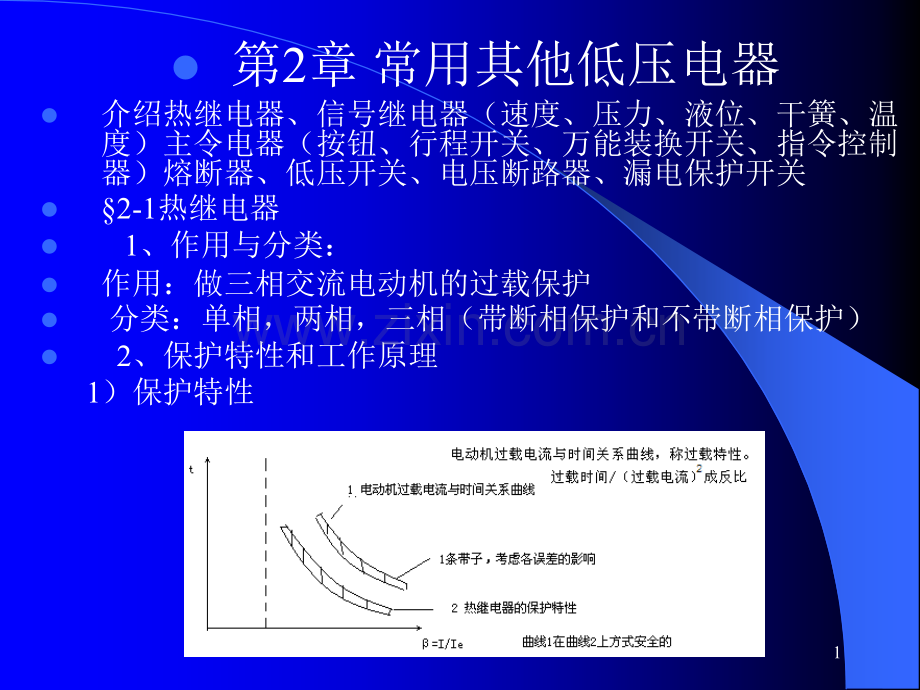

1l第2章 常用其他低压电器l介绍热继电器、信号继电器（速度、压力、液位、干簧、温度）主令电器（按钮、行程开关、万能装换开关、指令控制器）熔断器、低压开关、电压断路器、漏电保护开关l2-1热继电器l 1、作用与分类：l作用：做三相交流电动机的过载保护l 分类：单相，两相，三相（带断相保护和不带断相保护）l 2、保护特性和工作原理1）保护特性22）工作原理 l 3l3)带断相保护的热继电器 l4）热继电器的主要技术参数4l5）热继电器的选用l 按电动机的形式，工作环境，启动情况及负载情况综合等加以考虑l6）使用中应注意的问题：额定电流，复位方式，安装方式，通电检验等l2-2信号继电器信号继电器（包括温度、速度、压力、液位、干簧）l1、温度继电器l按温度原则动作的继电器，称温度继电器。l热继电器无能为力的情况：1）电动机不过载，但电压升高铁损增加铁心发热也会使l 绕组温升过高：l2）电动机不过载，但环境温度高，通风不良也会使温升过高。l 所以温度继电器又称全热保护。l温度继电器有：一种双金属片温度继电器l 另一种热敏电阻式温度继电器l1）双金属片温度继电器 P27 结构5l缺点：加工工艺复杂，双金属片易老化，体积偏大，安裝在绕组端部，动作滞后，不宜保护高压电动机。l2）热敏电阻式温度继电器l 检测温度元件是热敏电阻，符号 ，装载定子槽内或绕组端部。l热敏电阻分：正温度系数；负温度系数。l图2-8 热敏电阻式温度继电器电路 65以下为恒值，电桥平衡，VT1，VT2截至；当温度升高到设定值，RT剧增 VT1、VT2导通，晶闸管V5导通，KA吸合，触点转换，使电动机断电。6l2、速度继电器（称反接制动继电器）7l工作原理工作原理：转子与电动机轴连接并固定，当电动机转动时，永久磁铁形成旋转磁场，切割定子绕组产生电势及电流，电流与磁场作用，产生电磁转矩，定子跟着转子偏转，使触点转换。调节螺钉，调触点动作是转子转速常用感应式速度继电器。lJY1 3000r/min 以下可靠工作lJFZ0-1 3001000r/min 触点2，2lJFZ0-2 10003600r/min 同上l一般感应式 120r/min左右时，能正常工作。l3、压力继电器 用于各种气体和液压的检测，达设定值时，l触点转换，提供保护。8l4、液位继电器 反映水和液位高低的变化。l 当水位降低，支点B使1-1接通，2-2断开；当水位升高到上限时，1-1断开，2-2接通。l5、干簧继电器l主要部分：l干簧管由一组或几组导磁簧片，玻动管封装，充惰性气体（氦、氮）。l 导磁簧片 金钯合金镀层。寿命1001000万次，动作时间1-3ms，比继电器快510倍，承受电压不超过150V。9l2-3 主令电器l（按钮、行程开关、万能转换开关、主令控制器）l1、控制按钮 由按钮、复位弹簧、触电、外壳组成。l 按下时，先断开常闭，再接通常开，松开时，则相反。分单式，复式，三联式。三联式防误操作，不同颜色，红色停，绿色，黑色启动。按结构分：按钮式、紧急式、旋转式、保护式。l2、行程开关（位置开关）l图2-16 图2-17 图2-18 10 半导体的出现，产生了非接触式行程开关，称接近开关。用于控制生产机械的位置，或进行计数，第三章讲。3、万能开关、万能开关 4、主令控制器、主令控制器 作用：用来较为频繁通断多路控制电路。图2-22主令控制器外形及结构图。分：凸轮调节式：凸轮调节式：凸轮的位置根据给定的触点分合表进行调整；非调整式：非调整式：不能调整。目前出现了输出模拟量的主令信号，即无触点主令控制器。内部有自整角机，其转子由手 柄操作，利用转子与定子间的空间差角，在定子绕组产生了正弦电压模拟输出主令信号。11l作业：2-1 2-8 l2-4 熔断器熔断器l1、组成：熔断、组成：熔断管（或盖、座），熔体及导电部件组成l熔体是主要部分，既是感测元件也是执行元件l作用：在电路中做“过载”和短路保护l熔体材料部分：低熔点：铅、锡、铅锡合金l 高熔点：铝、铜、银、金l熔体形状：丝状、带状、片状、笼状、变截面l分类：半封闭插入式、螺旋式、无填料密封管式，有填料密封管式、快速熔断器、自复式熔断器l2、保护特性lKr小时，对小倍数过载有利，但不能接近1，可能熔断12l l 3、主要参数l（1）额定电压l（2）额定电流l（3）极限分断能力：在额定电压，规定功率因数的条件下，最大分断电流值。l4、一般熔断器的选用l 类型选择l照明瓷插式l车间螺旋式l短路电流大时，选有、无填料13l 熔体额定电流的选择l 一般负载 IreIel 单台电动机 Ire1.52.5Iel 频繁启动电动机 Ire33.5Iel 多台电动机 IreIel 上下级配合l 额定电压选择大于线路电压 l5、快速熔断器的选择l 三种接入方式 P38图228 交流侧、整流桥臂、直流侧l 熔体额定电流的选择l 接交流侧 Ire=K1Iihmax(最大整流电流)l 接桥臂 Ire1.5Ige(平均值)硅管或晶闸管的额定电流l 额定电压的选择14l2-5低压开关和低压熔断器和低压熔断器l1、低压刀开关l1）塑壳刀开关l作用：电源开关，或小容量电动机非频繁启动操作开关l组成：操作手柄，熔丝，触刀，触点座和底座l安装时：手柄要向上，不得倒装或平装l2）熔断器式刀开关l一般作电源开关，隔离开关，应急开关，短路保护15l2、低压断路器（或称自动空气开关）l一般作配电开关，当电路发生严重过载，短路，欠电压故障时，能自动切断电路。l脱口机构：电磁脱口器：做短路电流（过电流）保护l 热脱口器：做过载保护l 欠电压脱口器：做欠压保护l 分励脱口器：做远程控制l类型：万能式低压断路器：DW10 DW15l 装置式低压断路器：（塑料外壳式）DZ10 DZ20l 快速断路器：利用短路电流产生巨大吸力，迅速使触点断开，能在短路电流峰值之前切断电路。160.01s内 DW15 DW10低压断路器的型号，参数，选择及使用注意事项自学。3、组合开关2-6 漏电保护开关 380V低压电网有两种运行方式：中性点接地、中性点不接地 图2-34 中性点不接地系统：当一相漏电，人为触电，当线路很长时有危险 中性点接地系统 设备接地 人若触及，是安全的。漏电保护开关是一种保护装置，触电保护。漏电保护开关：分：电压型和电流型 主要区别故障信号方式的不同17l电压型：人为设中点间接接地，检测中点电压 转换电流l电流型：由零序电流互感器检出，漏电信号，自动切除故障电路。l 零序电流互感器 正常 IA+IB+IC=0，漏电0l人触电的安全电压与触电持续时间有关lP47 表2-12 安全电压与触电时间的关系l 实用安全电流的临界值 50mA.s0.6（安全系数）=30mA.sl人体触电的安全电压 50 我国 36 Vl作业：2-8 2-13
