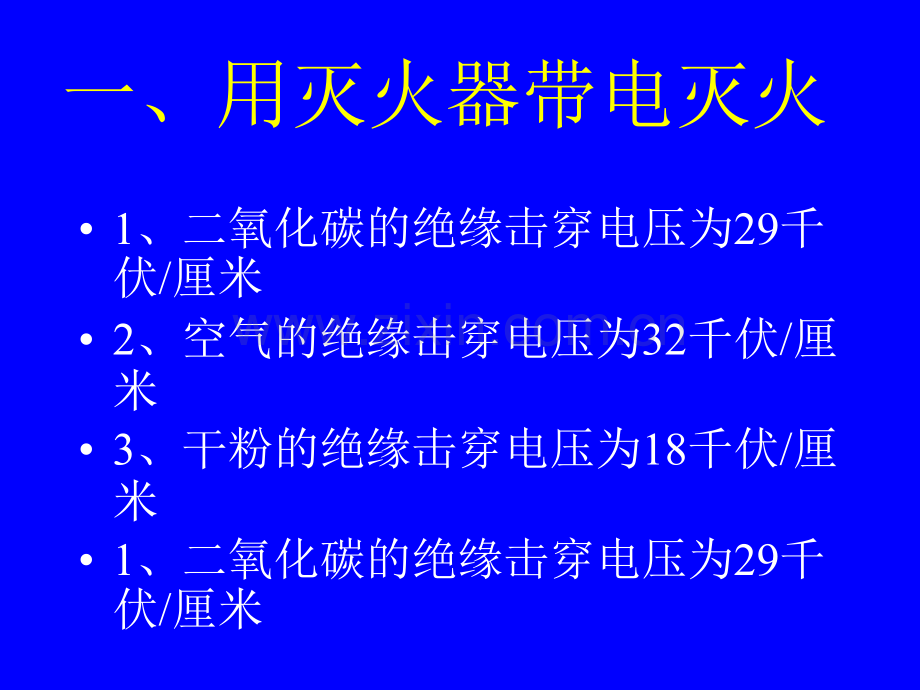

1、第三节 带电灭火一、用灭火器带电灭火二、用水带电灭火一、用灭火器带电灭火1、二氧化碳的绝缘击穿电压为29千伏/厘米2、空气的绝缘击穿电压为32千伏/厘米3、干粉的绝缘击穿电压为18千伏/厘米1、二氧化碳的绝缘击穿电压为29千伏/厘米带电作业时接地体对带电体的最小距离1、为便于记忆110千伏以下保持1米以上的距离2、220千伏的要保持2米以上的距离电压(千伏)103560110 154 220 330距离(米)0.40.60.71.01.41.82.6二、用水带电灭火1、用水带电灭火的实验情况2、用水带电灭火的几种做法3、用水带电灭火应注意的事项1、用水带电灭火的实验情况(1)不同水质电阻率对水
2、柱漏泄电流的影响(2)水柱的漏泄电流与电压的关系(3)水枪喷嘴至带电体的距离与水柱漏泄电流的关系(4)水枪喷嘴直径大小与水柱漏泄电流的关系(5)水压对水柱漏泻电流的影响各种水质电阻率近似值水质名称电阻率近似值(欧.厘米)海水100-500湖水、池水3000泥水、泥炭中的水 1500-2000泉水4000-5000地下水2000-7000溪水5000-10000河水3000-28000蒸馏水100000000不同水质电阻率实测值水质名称电阻率(欧.厘米备注蒸馏水157080水温为7摄氏度某城市的自来水不流动的小河某城市的钢厂电阻率为3455欧.厘米的自来水加入酸自来水3455清洁的河水1925靠
3、近钢铁厂的河水1540自来水掺入少量盐或酸50不同水压支流水枪的水柱漏泄电流水压(MPa)水柱漏泄电流(毫安)备注0.50.08-0.12电压为220千伏距离为10米水枪喷嘴直径为16毫米水电祖率为3080欧.厘米0.60.10.70.140.80.12-0.200.90.16-0.22不同水压开花水流的水柱漏泄电流水压(MPa)水柱漏泄电流(毫安)备注0.550.11电压为220千伏距离为5米水电阻率3339欧.厘米0.60.100.70.09-0.102、用水带电灭火的方法(1)在金属水枪喷嘴上安装接地线(2)穿戴均压服(3)穿戴绝缘手套和绝缘胶靴(4)使用喷雾水流(5)高压水枪的雾化水流
4、扑救(6)保持最小安全距离(1)在金属水枪喷嘴上安装接地线接地线:截面2.5-6平方毫米,或2-3根截面1-1.5平方毫米并在一起,长20-30米的软铜线,接地棒1米左右用粗铜线编好0.8乘以0.8米的网格板,网孔边长2-3厘米,接一根3米左右的接地线粗铜线编成草鞋样的网格鞋,两只鞋上接好3米长20-30米6-10号(直径3-5毫米)粗铁丝绕成直径0.2-0.8米丝网接地板,接一根3米左右的接地线2、用水带电灭火的方法(1)在金属水枪喷嘴上安装接地线(2)穿戴均压服(3)穿戴绝缘手套和绝缘胶靴(4)使用喷雾水流(5)高压水枪的雾化水流扑救(6)保持最小安全距带电灭火最小安全水柱长度(米)为便于
5、记忆,可记为不小于15米的距离直流口径13毫米16毫米19毫米水质名称自来水海水 自来水海水自来水海水1088888103581081010-11012121212220151515二用水带电灭火1、用水带电灭火的实验情况2、用水带电灭火的几种做法3、用水带电灭火应注意的事项3、用水带电灭火应注意的事项(1)水枪喷嘴至带电体之间的距离(2)身体不要接触直流水枪射向带电体的水柱(3)架空线路,防导线断落(4)防地面水渍漏电(5)电线落地,应设置警戒区水枪喷嘴至带电体之间的最小安全距离为便于记忆,人体和水枪喷嘴至带电体之间距离不小于5米电压(千伏)最小安全距离(米)60211032204 第四节变
6、电所火灾扑救一、变压器和油断路火灾扑救 二、不同类型变电所火灾扑救一、变压器和油断路火灾扑救1、电气用油的特点2、变压器和油断路器的装油量3、变压器和油断路器火灾扑救1、电气用油的特点变压器油、油断路器油、电容器油、电缆用油、及其他充油电气设备用的绝缘用油统称为电气用油。2、变压器和油断路器的装油量(1)三相油浸铝线电力变压器的油量(2)油断路器的装油量(1)三相油浸铝线电力变压器的油量:6-10千伏三相油浸铝线电力变压器:变压器容量为20-1000千伏安,变压器油量55-715公斤;变压器容量为1250-10000千伏安,变压器油量为0.89-3.5吨;35千伏三相油浸铝线电力变压器:变压器
7、容量为50-1000千伏安,变压器油量为0.3-1.125吨;变压器容量为1250-60000千伏安,变压器油量为1.04-7.1吨;60千伏三相油浸铝线电力变压器:变压器容量为10000-31500千伏安,变压器油量为3.8-10.25吨;110千伏三相油浸铝线电力变压器:变压器容量为6300-150000千伏安,变压器油量为4.2-18.7吨;220千伏三相油浸铝线电力变压器:变压器容量为31500-360000千伏安,变压器油量为14-47吨;330千伏三相油浸铝线电力变压器:变压器容量为90000-240000千伏安,变压器油量为36.1-43吨;(2)油断路器多油断路器的装油量:10
8、千伏的油量为14-60公斤;35千伏的油量为300-810公斤;60千伏的油量为2.5吨;110千伏的油量为8.5-11.7吨;220千伏的油量为48吨.少油断路器的装油量:10千伏的油量为5-50公斤;35千伏的油量为35-51公斤;60千伏的油量为110公斤;110千伏的油量为300-450公斤;220千伏的油量为800-2100.3、变压器和油断路器火灾扑救(1)变压器和油断路器的油箱顶盖上燃烧(2)变压器和油断路器的油箱爆裂喷油燃烧第四节 变电所火灾扑救一、变压器和油断路火灾扑救二、不同类型变电所火灾扑救二、不同类型变电所火灾扑救1、变电所的类型2、不同类型变电所火灾扑救1、变电所的类
9、型(1)独立变电所(2)车间内或其他建筑物内变电所(3)附设变电所(4)地下变电所和洞室变电所(5)屋外变电所(6)杆上变电台二、不同类型变电所火灾扑救1、变电所的类型2、不同类型变电所火灾扑救2、不同类型变电所火灾扑救(1)独立变电所火灾扑救(2)车间内变电所的变压器火灾扑救(3)附设变电所火灾扑救(4)地下和洞室变电所火灾扑救(1)独立变电所火灾扑救封堵电缆沟或孔洞保护配电装置、变压器室防止油火蔓延(2)车间内变电所的变压器火灾扑救保护建筑物、电缆沟道内的电缆设置挡油门坎(3)附设变电所火灾扑救同车间内变电所(4)地下和洞室变电所火灾扑救强攻灭火封堵窒息注意安全(5)杆上变电台的变压器火灾
10、扑救喷雾水流泡沫地面油火压埋(6)露天变压器或 油断路器火灾扑救油箱顶盖上燃烧可用水带电灭火将变压器油放入储油池保护电缆沟及其他部位第五节 火力发电厂火灾扑救一、发电机火灾扑救二、电缆火灾扑救三、火力发电厂主厂方 火灾扑救一、发电机火灾扑救1、空气冷却发电机内部起火2、氢气冷却发电机内部起火3、灭火注意事项第五节 火力发电厂火灾扑救一、发电机火灾扑救二、电缆火灾扑救三、火力发电厂主厂方火灾扑救二、电缆火灾扑救1、电缆燃烧的特点2、扑救方法3、注意事项1、电缆燃烧的特点水平悬挂的电缆:烟大火小,燃烧速度慢电缆密集的隧道或电缆沟:火势由小到大,发展蔓延快竖井中的电缆:由于烟囱效应,发展蔓延速度更快
11、烟雾浓,有毒气2、扑救方法小面积燃烧:干粉灭火器、干沙用喷雾水流窒息方法3、注意事项注意残留电压注意有毒气体最好用喷雾水流三、火力发电厂主厂房火灾扑救1、火力发电厂主厂房的建筑特点2、锅炉间火灾扑救3、汽机间火灾扑救1、火力发电厂主厂房的建筑特点厂房高,跨度大火灾时气体对流强,易造成火势蔓延扩大2、锅炉间火灾扑救煤粉燃烧、燃料油燃烧、电缆燃烧、大型设备轴承润滑油燃烧,可用喷雾水流扑救。燃料油燃烧、润滑油燃烧,可用泡沫或 干粉扑救3、汽机间火灾扑救透平油系统发生火灾,扑救时注意(1)采用喷雾水流或泡沫灭火(2)透平油系统着火灭火进攻方向由发电机、汽轮机、透平油管道、透平油的油箱方向(3)降低透平油系统的油压,关闭喷油、漏油管道上的阀门切断油源(4)钢屋架或钢梁注意冷却(5)控制火势蔓延(6)防止高压气瓶爆炸(7)初期火灾可用兵211、二氧化碳灭火器扑救。流散的透平油可用干粉、泡沫、喷雾水流等扑救注意事项:1、加强自我防护,方可进行灭火行动;2、正确运用灭火方法,有效灭火;3、灭火后,注意切断电源及时检修;
