工程地质原位测试.pptx

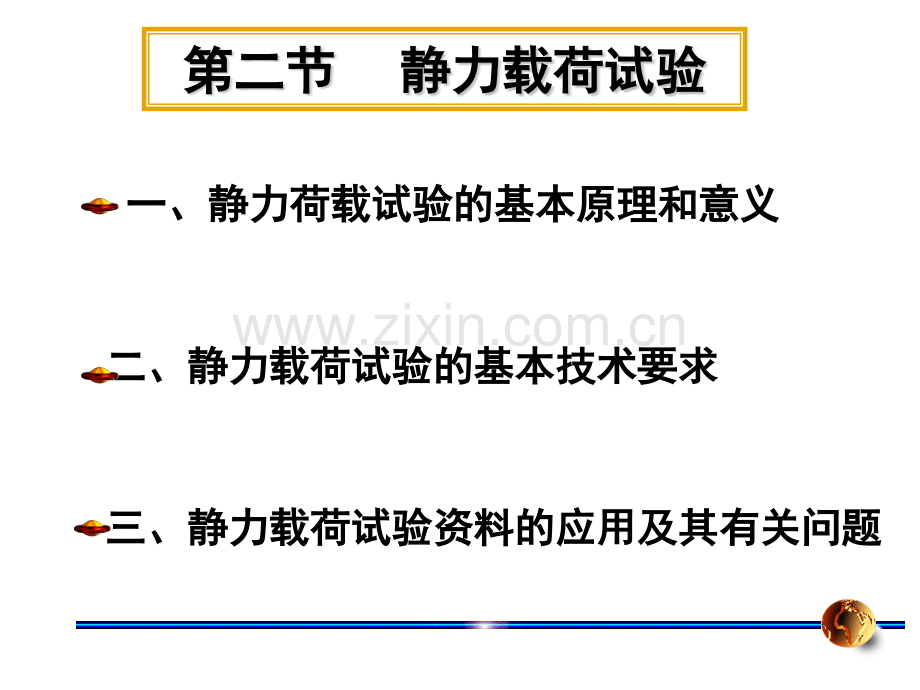

第一节第一节 概概 述述1 1、原位测试：在土层原来所处的位置基本保持土体的、原位测试：在土层原来所处的位置基本保持土体的 天然结构、天然含水量以及天然应力状天然结构、天然含水量以及天然应力状 态下，测定土的工程力学性质指标。态下，测定土的工程力学性质指标。2 2、原位测试的优缺点：、原位测试的优缺点：P206P206 一、静力荷载试验的基本原理和意义一、静力荷载试验的基本原理和意义 二、静力载荷试验的基本技术要求二、静力载荷试验的基本技术要求 三、静力载荷试验资料的应用及其有关问题三、静力载荷试验资料的应用及其有关问题第二节第二节 静力载荷试验静力载荷试验一、静力荷载试验的基本原理和意义一、静力荷载试验的基本原理和意义 1.1.原原理理：静静力力载载荷荷试试验验就就是是在在拟拟建建建建筑筑场场地地上上在在挖挖至至设设计计的的基基础础埋埋藏藏深深度度的的平平整整坑坑道道底底放放置置一一定定规规格格的的方方形形或或圆圆形形承承压压板板，在在其其上上逐逐级级施施加加荷荷载载，测测定定相相应应荷荷载载作作用用下下地地基基的的稳稳定定沉沉降降量量，分分析析研研究究地地基基土土的的强强度度与与变变形形特特性性，求求得得地地基基土土的的容容许许承载力与变形模量等力学数据。承载力与变形模量等力学数据。静静力力载载荷荷试试验验实实际际上上是是一一种种与与建建筑筑物物基基础础工工作作条条件件相相似似，而而且且直直接接对对天天然然埋埋藏藏条条件件下下的的土土体体进进行行的的现现场场模模拟拟试试验验。其其得得到的承载力对于其它测试方法更接近实际。到的承载力对于其它测试方法更接近实际。2.试验成果：P-S曲线三个阶段(图)第阶段：压密阶段(直线变形阶段）第阶段：局部剪切阶段(承压板边缘已有小范围的土体被剪破）第阶段：破坏阶段(在很小的压力下，沉降显著增加，地基出现连续滑动面，地基失稳破坏。阶段阶段阶段一、概述一、概述二、静力触探试验的主要技术要求二、静力触探试验的主要技术要求三、静力触探试验的目的和适用条件三、静力触探试验的目的和适用条件 第三节第三节 静力触探试验静力触探试验一、概述 原理：是通过一定的机械装置，将一定规格的金属探头压入土层中，同时用传感器或直接的量测表测试土层对触探头的贯入阻力，以此来判断、分析、确定地基土的物理力学性质。优点：连续、快速、精确；可以在现场直接测得各土层的贯入阻力指标，掌握各土层原始状态下有关的物理力学性质。不足：不能对土进行直接的观察、鉴别；由于稳固的反力问题没有解决，测试深度不能超过80m；对于含碎石、砾石的土层和很密实的砂层一般不适合应用。二静力触探试验的主要技术要求 静力触探组成（三部分）：贯入装置（包括反力装置）-其功能是可控制等速贯入传动系统：有液压和机械两种；量测系统：探头、电缆、电阻应变仪等静力触探探头分类：单桥探头和双桥探头1.单桥探头：只能测定一个指标双贯入阻力ps=P/A(其大小取决于土体的抗剪强度，而与土的压缩性无关，是锥尖阻力和侧壁摩阻力的综合反映).2.双桥探头：-能同时测出锥尖阻力qc和侧壁摩阻力fs 三静力触探试验的目的和适用条件适用：粘性土、粉土、砂土（反力必须大于贯入总阻力）目的：1.根据贯入阻力曲线的形态物征或数值变化幅度划分土层；2.估算地基土层的物理力学参数；3.评定地基的承载力。4.选择桩基持力层、估算单桩极限承载力、判定沉桩可能性；5.判定场地地震液化势 一、概述一、概述 二、动力触探的类型和规格二、动力触探的类型和规格 三、动力触探的技术要求三、动力触探的技术要求 四、动力触探试验的适用范围和目的四、动力触探试验的适用范围和目的第四节圆锥动力触探一、概述 原理：是利用一定的锤击功能，将一定规格的圆锥探头打入土中，根据打入土中阻力大小判别土层变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。优点：设备简单、操作方便、式效较高、适应性广，并具有连续贯入的特性。对难以取样的砂土、粉土、碎石土等对静力触探难以贯入的土层，动力触探是十分有效的。不足：不能采样对土进行直接描述，试验误差较大，再现性差。二、动力触探的类型和规格：根据锤击能量按表5-15分为轻型、重型、和超重型三、动力触探的技术要求 1采用自动落锤装置 2触探杆连接后的最初5m的最大偏斜度不应超过1%，大于5m的最大偏斜度不应超过2%；3锤击打隔时间要作记录；4当贯入15，且N10或N63.550击时即可停止试验 5N10和N63.5正常范围为3-50击，N120正常范围为3-40击。四动力触探试验的适用范围和目的 适用：强风化、全风化的硬质岩、各种软质岩石及各类土。目的：1.定性评价：场地土层的均匀性；查明土洞、滑动面和软硬土层面；确定软弱或坚硬土层的分布；检验评估地基土加固与改良的效果。2.定量评价：确定砂土的孔隙比、相对密实度、粉土和粘性土的状态、土的强度和变形参数，评定天然地基承载力或单桩承载力。一、概述一、概述二、标准贯入试验设备规格二、标准贯入试验设备规格三、标准贯入试验的技术要求三、标准贯入试验的技术要求四四、标标准准贯贯入入试试验验的的目目的的和和范范围围五、标准贯入试验成果的应用五、标准贯入试验成果的应用 第五节标准贯入试验一、概述 原理：利用一定的锤击动能，将一定规格的对开式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化的土的物理力学性质。贯入阻力用贯入器贯入土层中的30的锤击数N63.5表示（标贯）二、标准贯入试验设备规格（见表5-29）三、标准贯入试验的技术要求 1钻进方法：采用回转钻进 2标准贯入试验的钻杆应定期检查；3标准贯入试验应采用自动脱钩的自由落锤法；4标准贯入试验：先预打15（如锤击数已达50击，贯入度未达15，记录实际贯入度）；后进行试验，将贯入器打入30，记录每打入10的锤击数，累计打入30的锤击数即为标贯击数N。（如累计锤击数已达50击，而贯入度未达30，记录实际贯入度和累计的锤击数 5标准贯入试验可在钻孔全深度范围内等距进行。四、标准贯入试验的目的和范围 适用：砂土、粉土和一般粘性土，最适用N=2-50击的土层。目的：1采取扰动土样，鉴别和描述土类，按颗粒分析结果 定名。2根据N，为砂土的密实度和粉土、粘性土的状态、土的强度参数、变形模量、地基承载力作出评价。3估算单桩极限承载力和判定沉桩的可能性。4判定饱和粉砂、砂质粉土的地震液化可能性及液化 等极。
