波形的产生和变换电路.pptx

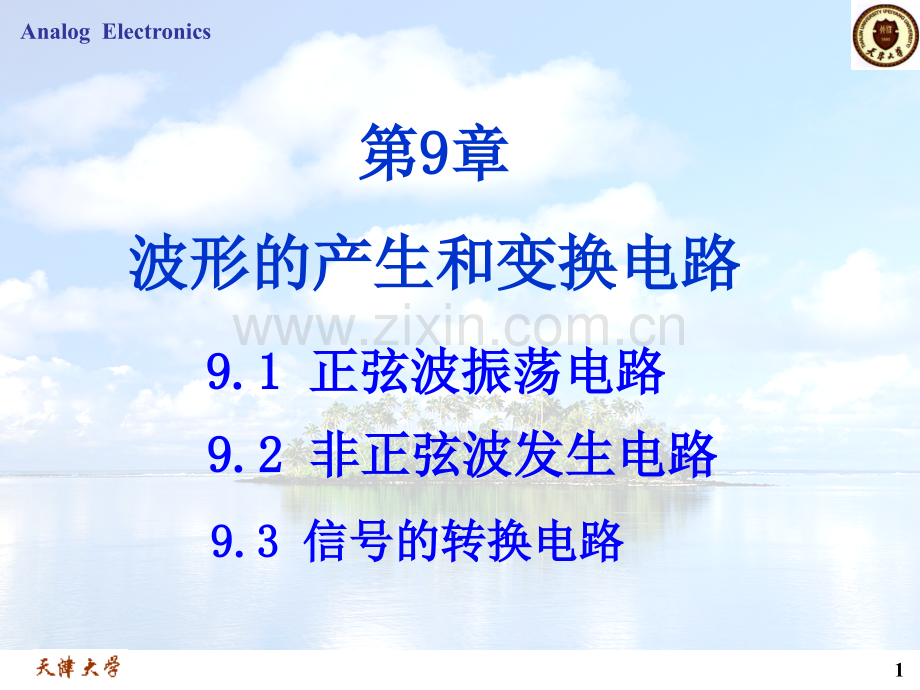

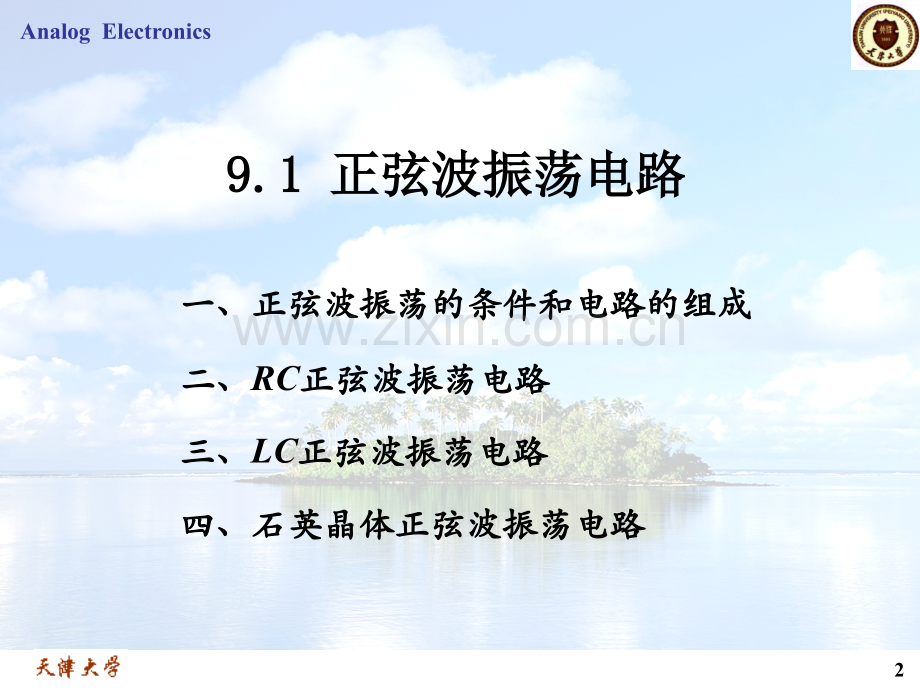

1Analog Electronics第第9 9章章 波形的产生和变换电路波形的产生和变换电路9.1 9.1 正弦波振荡电路正弦波振荡电路9.2 9.2 非正弦波发生电路非正弦波发生电路9.3 9.3 信号的转换电路信号的转换电路2Analog Electronics一、正弦波振荡的条件和电路的组成一、正弦波振荡的条件和电路的组成二、二、RC正弦波振荡电路正弦波振荡电路三、三、LC正弦波振荡电路正弦波振荡电路四、石英晶体正弦波振荡电路四、石英晶体正弦波振荡电路9.1 9.1 正弦波振荡电路正弦波振荡电路3Analog Electronics1.1.正弦波振荡的条件正弦波振荡的条件 无外加信号，输出一定频率一定幅值的信号。无外加信号，输出一定频率一定幅值的信号。与负反馈放大电路不同之处：在正弦波振荡电路中引入与负反馈放大电路不同之处：在正弦波振荡电路中引入的是正反馈，且振荡频率可控。的是正反馈，且振荡频率可控。在电扰动下，对于某一特定频率在电扰动下，对于某一特定频率f0的信号形成正反馈：的信号形成正反馈：由于半导体器件的非线性特性及供电电源的限制，最由于半导体器件的非线性特性及供电电源的限制，最终达到动态平衡，稳定在一定的幅值。终达到动态平衡，稳定在一定的幅值。一、正弦波振荡的条件和电路的组成一、正弦波振荡的条件和电路的组成4Analog Electronics 一旦产生稳定的振荡，则一旦产生稳定的振荡，则电路的输出量自维持，即电路的输出量自维持，即幅值平衡条件幅值平衡条件相位平衡条件相位平衡条件起振条件：起振条件：要产生正弦波振荡，必须有满足相位条件的要产生正弦波振荡，必须有满足相位条件的f0，且在，且在合闸通电时对于合闸通电时对于f=f0信号有从小到大直至稳幅的过程，信号有从小到大直至稳幅的过程，即满足起振条件。即满足起振条件。正弦波振荡的条件正弦波振荡的条件5Analog Electronics电路如何从起振到稳幅？电路如何从起振到稳幅？稳定的稳定的振幅振幅非线性环节非线性环节的必要性！的必要性！2.起振与稳幅起振与稳幅6Analog Electronics1)放大电路：放大作用放大电路：放大作用2)正反馈网络：满足相位条件正反馈网络：满足相位条件3)选频网络：确定选频网络：确定f0，保证电路产生正弦波振荡保证电路产生正弦波振荡4)非线性环节（稳幅环节）：稳幅非线性环节（稳幅环节）：稳幅1)是否存在主要组成部分；是否存在主要组成部分；2)放大电路能否正常工作，即是否有合适的放大电路能否正常工作，即是否有合适的Q点，信号是否可点，信号是否可能正常传递，没有被短路或断路能正常传递，没有被短路或断路；3)是否满足相位条件，即是否存在是否满足相位条件，即是否存在 f0，是否可能振荡，是否可能振荡；4)是否满足幅值条件，即是否一定振荡。是否满足幅值条件，即是否一定振荡。常合二为一常合二为一4.分析方法分析方法3.基本组成部分基本组成部分7Analog Electronics相位条件的判断方法相位条件的判断方法：瞬时极性法瞬时极性法 断开反馈，在断开处给放大电路加断开反馈，在断开处给放大电路加 ff0的信号的信号Ui，且规且规定其极性，然后根据定其极性，然后根据 Ui的极性的极性 Uo的极性的极性 Uf的极性的极性若若Uf与与Ui极性相同，则电路可能产生自激振荡；否则电路不极性相同，则电路可能产生自激振荡；否则电路不可能产生自激振荡。可能产生自激振荡。在多数正弦波振荡电路在多数正弦波振荡电路中，输出量、净输入量和中，输出量、净输入量和反馈量均为电压量。反馈量均为电压量。极性？极性？8Analog Electronics5.分类分类常用选频网络所用元件分类：常用选频网络所用元件分类：1)RC正弦波振荡电路：正弦波振荡电路：1兆赫兆赫以下以下2)LC正弦波振荡电路：几百正弦波振荡电路：几百千赫千赫几百几百兆赫兆赫3)石英晶体正弦波振荡电路：振荡频率稳定石英晶体正弦波振荡电路：振荡频率稳定9Analog Electronics1.RC串并联选频网络低频段低频段高频段高频段 在频率从在频率从0中必有一个频率中必有一个频率f0，F0。二、二、RC正弦波振荡电路正弦波振荡电路10Analog ElectronicsRC串并联选频网络的频率响应当当 f=f0时，不但时，不但=0，且，且 最大，为最大，为1/3。11Analog Electronics1)是否可用共射放大电路？是否可用共射放大电路？2)是否可用共集放大电路？是否可用共集放大电路？3)是否可用共基放大电路？是否可用共基放大电路？4)是否可用两级共射放大电路？是否可用两级共射放大电路？应为应为RC 串并联网路配一个电压放大倍数略大于串并联网路配一个电压放大倍数略大于3、输入电、输入电阻趋于无穷大、输出电阻趋于阻趋于无穷大、输出电阻趋于0的放大电路。的放大电路。不符合相位条件不符合相位条件不符合幅值条件不符合幅值条件输入电阻小、输出输入电阻小、输出电阻大，影响电阻大，影响f0 可引入电压串联负反馈，使可引入电压串联负反馈，使电压放大倍数大于电压放大倍数大于3，且，且Ri大、大、Ro小，对小，对f0影响小影响小2.电路组成电路组成12Analog ElectronicsuotRTA起振时，起振时，RT略大于略大于2R1，使使|AF|1，以便起振；，以便起振；起振后，起振后，vo逐渐增大则逐渐增大则RT逐渐减小，使得输出逐渐减小，使得输出vo为某值时，为某值时，|AF|=1，从，从而稳幅。而稳幅。能自行起振和稳幅的能自行起振和稳幅的RC RC 振荡电路（文氏桥振荡电路（文氏桥振荡器）振荡器）半导体半导体热敏电阻热敏电阻13Analog Electronics 改变电容以粗调，改变电改变电容以粗调，改变电位器滑动端以微调。位器滑动端以微调。加稳压管可以限制输出电加稳压管可以限制输出电压的峰压的峰-峰值。峰值。同轴同轴电位器电位器频率可调的文氏桥振荡器频率可调的文氏桥振荡器14Analog Electronics振荡频率振荡频率 放大器的放大倍数放大器的放大倍数 一个一个RC网络相移为网络相移为090度，三个度，三个RC网络可网络可最大可产生最大可产生270度相移，度相移，而对所选的频率而对所选的频率f0，可有，可有180度相移。度相移。放大器也有放大器也有180度相移，度相移，因此满足相位平衡条件，因此满足相位平衡条件，故此电路可以产生振荡。故此电路可以产生振荡。RC RC移相式正弦振荡电路移相式正弦振荡电路15Analog Electronics例例由场效应管和三极管组成的由场效应管和三极管组成的RCRC桥式振荡电路如图所示，桥式振荡电路如图所示，试分析：试分析：1.1.试判断该电路是否满足振荡试判断该电路是否满足振荡相位平衡相位平衡条件？条件？2.2.为使电路起振，电阻为使电路起振，电阻R Rf f和和R Re1e1之间的取何值关系？之间的取何值关系？3.3.试求电路的振荡频率。试求电路的振荡频率。解解用瞬时极性法判断，该用瞬时极性法判断，该电路满足自激振荡相位电路满足自激振荡相位平衡条件。平衡条件。为使电路起振，要求为使电路起振，要求Af3，则，则 Rf2Re1电路的振荡频率电路的振荡频率：+-16Analog Electronics例例由理想运组成的由理想运组成的RCRC桥式振荡电路如图所示，试分析：桥式振荡电路如图所示，试分析：1.1.为满足振荡条件，是标出运放的同相端和反相端；为满足振荡条件，是标出运放的同相端和反相端；2.2.为使电路起振，电阻为使电路起振，电阻R Rp p和和R R2 2之和应取何值？之和应取何值？3.3.试求电路的振荡频率。试求电路的振荡频率。解解+-为使电路起振，电路中：为使电路起振，电路中：(Rp+R 2)2R1电路的振荡频率电路的振荡频率：17Analog Electronics讨论讨论：判断图示电路有可能产生正弦波振荡吗？判断图示电路有可能产生正弦波振荡吗？RC 移项式电路移项式电路1)RC 移相电路有几级才移相电路有几级才可能产生正弦波振荡？可能产生正弦波振荡？2)若若R 和和C 互换呢？互换呢？18Analog Electronics 例例由运算放大器组成的由运算放大器组成的RCRC移相式振荡电路如移相式振荡电路如图所示，试判断该电路是否满足振荡相位平衡条图所示，试判断该电路是否满足振荡相位平衡条件？件？满足自激振荡的相满足自激振荡的相位平衡条件，可以产位平衡条件，可以产生自激振荡。生自激振荡。不满足自激振荡的不满足自激振荡的相位平衡条件，不能相位平衡条件，不能产生自激振荡。产生自激振荡。19Analog Electronics讨论讨论：合理连接电路，组成文氏桥振荡电路合理连接电路，组成文氏桥振荡电路20Analog Electronics第十三次作业：第十三次作业：教材第教材第308309页页 9.4 9.5 9.621Analog Electronics1.LC并联并联网络的选频特性网络的选频特性谐振频率为谐振频率为在有损耗较时，可求得其导纳为：在有损耗较时，可求得其导纳为：损耗损耗三、三、LC正弦波振荡电路正弦波振荡电路 当虚部为当虚部为0时，说明电压和电流同相，时，说明电压和电流同相，电路为纯电阻性，此时，电路为纯电阻性，此时，LC并联电路产并联电路产生并联谐振。生并联谐振。22Analog Electronics设谐振时的角频率为设谐振时的角频率为0 0，可得：，可得：式中式中Q Q为谐振回路的品质因数，一般为几十为谐振回路的品质因数，一般为几十几百几百。品质因数远大于品质因数远大于1时可得：时可得：谐振频率谐振频率23Analog ElectronicsLCLC谐振回路的频率特性谐振回路的频率特性24Analog Electronics 构成正弦波构成正弦波振荡电路最简振荡电路最简单的做法是通单的做法是通过变压器引入过变压器引入反馈。反馈。附加相移附加相移 当当 f=f0时，电时，电压放大倍数的数压放大倍数的数值最大，且附加值最大，且附加相移为相移为0。共射电路共射电路A=-LCLC选频放大电路选频放大电路正弦波振荡电路正弦波振荡电路25Analog ElectronicsC1是必要的吗？是必要的吗？特点：特点：易振，波形较好；耦合不紧密，易振，波形较好；耦合不紧密，损耗大，频率稳定性不高。损耗大，频率稳定性不高。分析电路是否可能产生正弦分析电路是否可能产生正弦波振荡的步骤：波振荡的步骤：1)是否存在四个组成部分是否存在四个组成部分2)放大电路是否能正常工作放大电路是否能正常工作3)是否满足相位条件是否满足相位条件4)是否可能满足幅值条件是否可能满足幅值条件 为使为使N1、N2耦合紧密，将它们合二为一，组成电感反馈式耦合紧密，将它们合二为一，组成电感反馈式电路。电路。必须有合适的同必须有合适的同名名端！端！如何组成？如何组成？2.变压器反馈式变压器反馈式电路电路26Analog Electronics反馈电压取自哪个线圈？反馈电压取自哪个线圈？反馈电压的极性？反馈电压的极性？必要吗？必要吗？电感的三个抽头分别接晶电感的三个抽头分别接晶体管的三个极，故称之为电体管的三个极，故称之为电感三点式电路。感三点式电路。线圈的抽头线圈的抽头必须必须接发射极、接发射极、另两端分别接集电极和基极。另两端分别接集电极和基极。电路特点？电路特点？3.电感三点式振荡电路电感三点式振荡电路振荡频率振荡频率27Analog Electronics电感电感三点式三点式式电路式电路的特点：的特点：特点：耦合紧密，易振，振特点：耦合紧密，易振，振幅大，幅大，C 用可调电容可获得用可调电容可获得较宽范围的振荡频率。波形较宽范围的振荡频率。波形较差，常含有高次谐波。较差，常含有高次谐波。由于电感对高频信号呈现较大的电抗，故波形中含高由于电感对高频信号呈现较大的电抗，故波形中含高次谐波，为使振荡波形好，采用电容反馈式电路。次谐波，为使振荡波形好，采用电容反馈式电路。28Analog Electronics 若要振荡频率高，则若要振荡频率高，则L、C1、C2的取值就要小。当的取值就要小。当电容电容减减小到一定程度小到一定程度时时，晶体管的极间电容将并联在，晶体管的极间电容将并联在C1和和C2上，影上，影响振荡频率。响振荡频率。特点：特点：波形好，振荡频率调整范围小，适于频率固定的场合。波形好，振荡频率调整范围小，适于频率固定的场合。与放大电路参数无关与放大电路参数无关4.电容三点式振荡电路电容三点式振荡电路29Analog Electronics 例例LCLC振荡电路如图所示，试判断该电路能否振荡电路如图所示，试判断该电路能否满足振荡相位平衡条件？满足振荡相位平衡条件？该电路为变压器反该电路为变压器反馈式振荡电路馈式振荡电路。满足自激振荡相位满足自激振荡相位平衡条件平衡条件该电路为电感三该电路为电感三点式振荡电路。点式振荡电路。满足自激振荡相满足自激振荡相位平衡条件位平衡条件该电路为电容三该电路为电容三点式振荡电路。点式振荡电路。满足自激振荡满足自激振荡相位平衡条件相位平衡条件30Analog Electronics例例下图所示电路为三点式振荡电路下图所示电路为三点式振荡电路 ，试判断是否，试判断是否满足相位平衡条件。满足相位平衡条件。满足相位平衡条件可以满足相位平衡条件可以产生自激振荡产生自激振荡满足相位平衡条件可以满足相位平衡条件可以产生自激振荡产生自激振荡31Analog Electronics三点式振荡器振荡频率的计算：三点式振荡器振荡频率的计算：电感三点式电感三点式LCLC振荡电路振荡电路电容三点式电容三点式LCLC振荡电路振荡电路32Analog ElectronicsSiO2结晶体按一定方向切割的晶片。结晶体按一定方向切割的晶片。压电效应和压电振荡：机械变形和电场的关系压电效应和压电振荡：机械变形和电场的关系固有频率只决定于其几何尺寸，故非常稳定。固有频率只决定于其几何尺寸，故非常稳定。容性容性感性感性阻性阻性 一般一般LC选频网络的选频网络的Q为几百，石英晶体的为几百，石英晶体的Q可达可达104106；前者；前者f/f为为105，后者可达，后者可达10101011。1 1.石英晶体的特点石英晶体的特点四、石英晶体正弦波振荡电路四、石英晶体正弦波振荡电路33Analog Electronics 石英晶体工作在哪个区？石英晶体工作在哪个区？是哪种典型的正弦波振荡是哪种典型的正弦波振荡电路？电路？石英晶体工作在哪个区？石英晶体工作在哪个区？两级放大电路分别为哪种两级放大电路分别为哪种基本接法？基本接法？C1的作用？的作用？（1）并联型电路）并联型电路（2）串联型电路）串联型电路2.2.电路电路34Analog Electronics同名端对吗？同名端对吗？放大电路能放大吗？放大电路能放大吗？各电容的作用？各电容的作用？讨论：讨论：为使电路有可能产生正弦波振荡，下电路为使电路有可能产生正弦波振荡，下电路应如何改正？应如何改正？CCR35Analog Electronics同铭端？同铭端？能产生正弦能产生正弦波振荡吗？波振荡吗？“判振判振”时的注意事项：时的注意事项：1.放大电路必须能够正常工作，放大电路的基本接法；放大电路必须能够正常工作，放大电路的基本接法；2.断开反馈，在断开处加断开反馈，在断开处加 f=f0的输入电压；的输入电压；3.找出在哪个元件上获得反馈电压，是否能取代输入电压。找出在哪个元件上获得反馈电压，是否能取代输入电压。试说明如下三个电路的类型，为使电路能产生振荡，试说明如下三个电路的类型，为使电路能产生振荡，应采取和措施？应采取和措施？讨论讨论:36Analog Electronics第十四次作业：第十四次作业：教材第教材第308309页页 9.7 9.837Analog Electronics一、常见的非正弦波一、常见的非正弦波二、矩形波发生电路二、矩形波发生电路三、三角波发生电路三、三角波发生电路四、锯齿波发生电路四、锯齿波发生电路五、波形变换电路五、波形变换电路9.2 9.2 非正弦波发生电路非正弦波发生电路38Analog Electronics矩形波矩形波三角波三角波锯齿波锯齿波尖顶波尖顶波阶梯波阶梯波矩形波是基础波形，可通过波形变换得到其它波形。矩形波是基础波形，可通过波形变换得到其它波形。通过什么电路可将矩形波变为其它几种波形？通过什么电路可将矩形波变为其它几种波形？一、常见的非正弦波一、常见的非正弦波39Analog Electronics 输出输出无稳态无稳态，有两个暂态有两个暂态；若输出为高电平时；若输出为高电平时定义为第一暂态，则输出为低电平为第二暂态。定义为第一暂态，则输出为低电平为第二暂态。1.1.基本组成部分基本组成部分 （1）开关电路）开关电路：因为输出只有高电平和低电平：因为输出只有高电平和低电平两种情况，即两个暂态；故采用电压比较器。两种情况，即两个暂态；故采用电压比较器。（2）反馈网络）反馈网络：因需自控，在输出为某一暂态：因需自控，在输出为某一暂态时孕育翻转成另一暂态的条件，故应引入反馈。时孕育翻转成另一暂态的条件，故应引入反馈。（3）延迟环节）延迟环节：要使两个暂态均维持一定的时：要使两个暂态均维持一定的时间，故采用间，故采用RC环节环节实现实现，从而决定振荡频率，从而决定振荡频率。二、矩形波产生电路（方波发生器）二、矩形波产生电路（方波发生器）40Analog Electronics正向充电：正向充电：uO（+UZ）RC地地反向充电：反向充电：地地C R uO（UZ）RC 回路回路滞回比较器滞回比较器2.2.电路组成电路组成41Analog Electronics方法一：方法一：方法一：方法一：设电路已振荡，且在某一暂态，看是否能自动翻设电路已振荡，且在某一暂态，看是否能自动翻转为另一暂态，并能再回到原暂态。转为另一暂态，并能再回到原暂态。方法二：方法二：方法二：方法二：电路合闸通电，分析电路是否有两个暂态，而无电路合闸通电，分析电路是否有两个暂态，而无稳态。稳态。设合闸通电时电容上电压为设合闸通电时电容上电压为0，uO上升，则产生正反馈过程：上升，则产生正反馈过程：uO uP uO，直至直至 uOUZ，uP+UT，为，为第一暂态。第一暂态。3.3.工作原理：工作原理：分析方法分析方法42Analog Electronics 电容正向充电，电容正向充电，t uN，t，uN UZ；但当但当uN+UT时，再增大，时，再增大，uO从从+UZ跃变为跃变为UZ，uPUT，电路电路进入进入第二暂态第二暂态。电容反向充电，电容反向充电，t uN，t，uN UZ；但当但当uN UT时，再减小，时，再减小，uO从从 UZ跃变为跃变为+UZ，uP+UT，电路电路返回第一暂态返回第一暂态。第一暂态第一暂态：uOUZ，uP+UT。43Analog Electronics脉冲宽度脉冲宽度4.4.波形分析波形分析44Analog Electronics为了占空比调节范围大，为了占空比调节范围大，R3应如何取值？应如何取值？正向充电和反向充电时间常数可正向充电和反向充电时间常数可调，占空比就可调。调，占空比就可调。5.5.占空比可调电路占空比可调电路45Analog Electronics 充电时间充电时间 放电时间放电时间 振荡周期振荡周期 占空比占空比46Analog Electronics例例矩形波产生电路如图所示。已知矩形波产生电路如图所示。已知R R1 1=10k=10k，R R2 2=50k=50k，R R3 3=5k=5k，R RW W=100k=100k，C=0.01uFC=0.01uF，UUZ Z=6V=6V。试求。试求：（：（1 1）输出）输出电压的幅值和振荡频率；（电压的幅值和振荡频率；（2 2）占空比的调节范围为多少？）占空比的调节范围为多少？解解（1）输出电压幅值：）输出电压幅值：uo=6V振荡周期和频率：振荡周期和频率：（2）占空比的调）占空比的调节范围：节范围：47Analog Electronics 1.1.电路组成电路组成 用积分运算电路可将方波变为三角波。用积分运算电路可将方波变为三角波。两个两个RC环节环节实际电路将两个实际电路将两个RC 环节合二为一环节合二为一为什么采用同相输为什么采用同相输入的滞回比较器？入的滞回比较器？uO要取代要取代uC，必须改变输入端。，必须改变输入端。集成运放应用电路的分析方法：集成运放应用电路的分析方法：化整为零（分块），分析功能（每块），统观整体，性能估算化整为零（分块），分析功能（每块），统观整体，性能估算二、三角波产生电路二、三角波产生电路48Analog Electronics滞回比较器滞回比较器积分运算电路积分运算电路求滞回比较器的电压传输特性：三要素求滞回比较器的电压传输特性：三要素 UOH=UOL=UZ，uI作用于集成运放的同相输入端，求作用于集成运放的同相输入端，求 UT：2.工作原理工作原理 49Analog Electronics 合闸通电，通常合闸通电，通常C 上电压为上电压为0。设。设uO1 uP1 uO1，直至，直至uO1 UZ（第一暂态第一暂态）；积分电路反向积分，）；积分电路反向积分，t uO，一旦，一旦uO过过 UT，uO1从从 UZ跃变为跃变为 UZ（第二暂态第二暂态）。积分电路正向积分，积分电路正向积分，t uO，一旦一旦uO过过 UT，uO1从从 UZ跃变为跃变为 UZ，返回第一暂态返回第一暂态。重复上述过程，产生周期性的。重复上述过程，产生周期性的变化，即振荡。变化，即振荡。电路状态翻转时，电路状态翻转时，uP1=?50Analog Electronics 如何调整三角波的幅值和频率？如何调整三角波的幅值和频率？怎样修改可获得锯齿波？怎样修改可获得锯齿波？T/2 3.波形分析波形分析 51Analog Electronics1.R3应大些？小些？应大些？小些？2.RW的滑动端在最上的滑动端在最上端和最下端时的波形？端和最下端时的波形？T3.R3短路时的波形？短路时的波形？若由输入电压确定，则将电压转换为频率若由输入电压确定，则将电压转换为频率四、锯齿波产生电路四、锯齿波产生电路52Analog Electronics 设二极管导通时等效电阻忽略不计，电位器滑到最上端。当设二极管导通时等效电阻忽略不计，电位器滑到最上端。当u01=+UZ时，时，D2导通，导通，D2截止，输出电压表达式为截止，输出电压表达式为:uo随时间线性下降，当随时间线性下降，当uo1=-UZ时，时，D2导通，导通，D1截止，此时，输出电压截止，此时，输出电压表达式为表达式为:uo 随时间线性上升，由于随时间线性上升，由于RW 远大于远大于R3，uo1和和uo的波形如图所示。的波形如图所示。53Analog Electronics由于锯齿波的幅值：由于锯齿波的幅值：代入下式代入下式可得下降时间可得下降时间可得上升时间可得上升时间振荡周期振荡周期占空比占空比54Analog Electronics五、压控振荡器（五、压控振荡器（V-F转换器）转换器）电路的组成：由锯齿波发生电路演变而来。电路的组成：由锯齿波发生电路演变而来。T电位器滑动端在最上端时：电位器滑动端在最上端时：若若T2决定于外加电压，则电路的振荡频率就几乎仅决定于外加电压，则电路的振荡频率就几乎仅仅受控于外加电压，实现了仅受控于外加电压，实现了uf 的转换。的转换。55Analog ElectronicsR1R5单位时间内脉冲个数表示电压单位时间内脉冲个数表示电压的数值，故实现的数值，故实现A/D转换转换若若uI0，则电路作何改动？，则电路作何改动？电荷平衡式压控振荡器电荷平衡式压控振荡器56Analog Electronics复位式压控振荡器复位式压控振荡器57Analog Electronics一、三角波一、三角波-锯齿波变换电路锯齿波变换电路9.3 9.3 波形变换和转换电路波形变换和转换电路如何得到？如何得到？利用利用电子电子开关开关改变改变比例比例系数系数 三角波变锯齿波：二倍频二倍频58Analog Electronics二、三角波二、三角波-正弦波变换电路正弦波变换电路1.滤波法滤波法2.折线近似法折线近似法59Analog Electronics 若信号源不能输出电流，则选电路一；若信号源能够输若信号源不能输出电流，则选电路一；若信号源能够输出一定的电流，则可选电路二。出一定的电流，则可选电路二。若负载需接地，则上述两电路均不符合要求。若负载需接地，则上述两电路均不符合要求。电路一电路一电路二电路二引入了电流串联负反馈引入了电流串联负反馈引入了电流并联负反馈引入了电流并联负反馈三、三、V-IV-I转换电路转换电路60Analog Electronics电路既引入了负反馈，又引入了正反馈。电路既引入了负反馈，又引入了正反馈。Ro=!如何求解输出电阻？如何求解输出电阻？参阅参阅6.7.1节节理想运放情况下：理想运放情况下：负载接地的负载接地的V-I转换电路（转换电路（豪兰德电流源电路豪兰德电流源电路）61Analog Electronics为什么一般的整流电路不能作为精密的信号处理电路？为什么一般的整流电路不能作为精密的信号处理电路？若若uImaxUon，则，则uO仅在大于仅在大于Uon近似为近似为uI，输出产生波，输出产生波形失真。形失真。精密整流电路是信号处理电路，是电源中精密整流电路是信号处理电路，是电源中AC-DC的能量转的能量转换电路；实现微小信号的整流。换电路；实现微小信号的整流。四、精密整流电路四、精密整流电路62Analog Electronics设设RRf 从输出电压波形它实现了半波整流从输出电压波形它实现了半波整流的功能。的功能。半波整流，若加半波整流，若加uI的负半周也有输出，则需采的负半周也有输出，则需采用精密全波整流用精密全波整流为什么是为什么是精密整流？精密整流？精密整流电路的组成精密整流电路的组成63Analog Electronics二倍频三角波二倍频三角波绝对值运算电路绝对值运算电路全波精密整流电路全波精密整流电路64Analog Electronics第十五次作业：第十五次作业：教材第教材第312313页页 9.11 9.12 9.1565Analog Electronics本章学习结束本章学习结束 Goodbye!
