电气工作票实施细则线路部分讲座.pptx

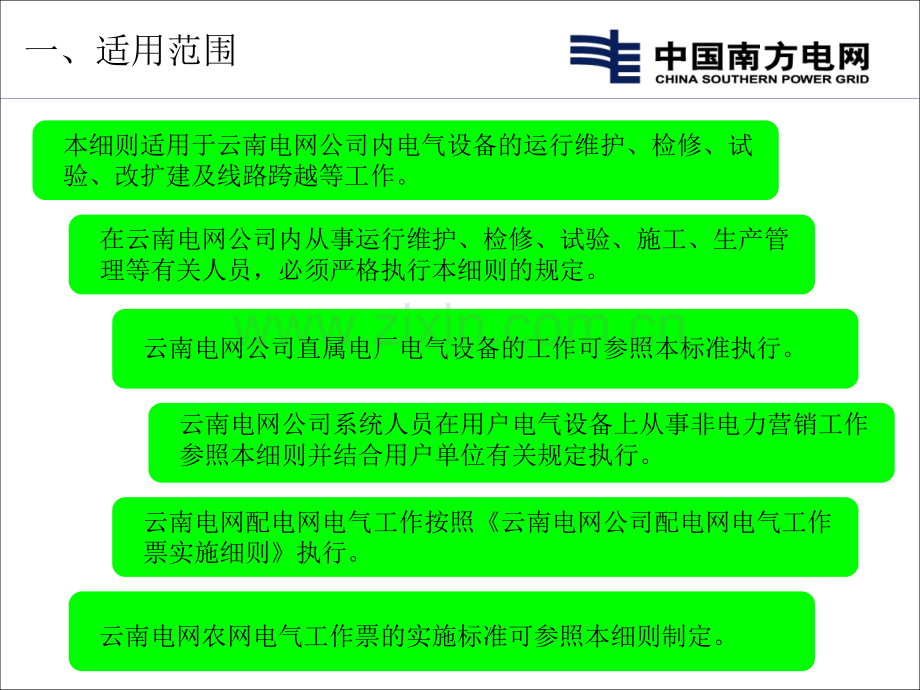

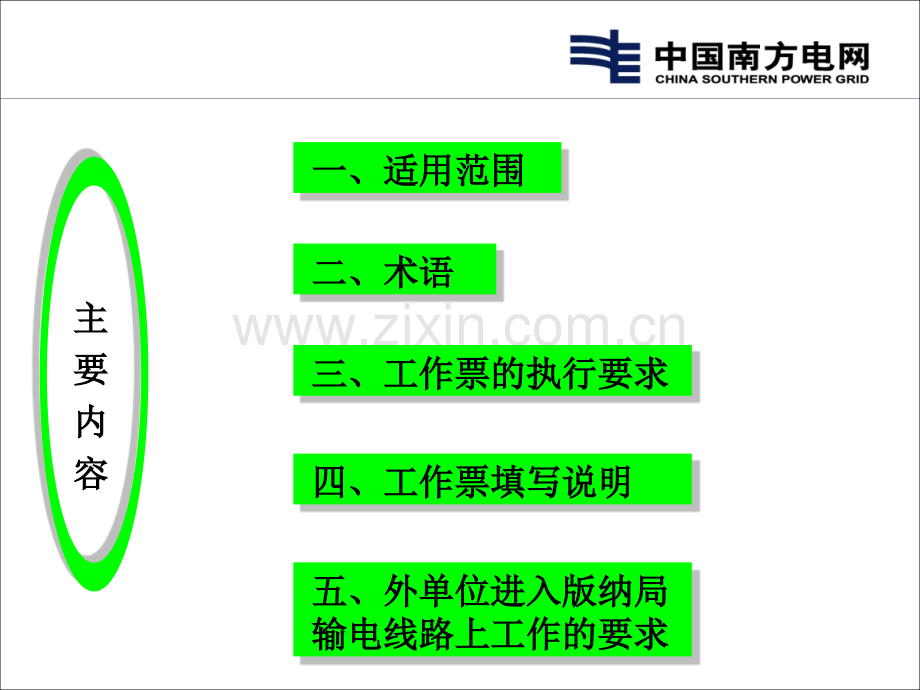

主主 要要 内内 容容一、适用范围一、适用范围二、术语二、术语五、五、外单位进入版纳局外单位进入版纳局输电线路上工作的要求输电线路上工作的要求四、四、工作票填写说明工作票填写说明三、工作票的执行要求三、工作票的执行要求一、适用范围本细则适用于云南电网公司内电气设备的运行维护、检修、试验、改扩建及线路跨越等工作。在云南电网公司内从事运行维护、检修、试验、施工、生产管理等有关人员，必须严格执行本细则的规定。云南电网公司直属电厂电气设备的工作可参照本标准执行。云南电网公司系统人员在用户电气设备上从事非电力营销工作参照本细则并结合用户单位有关规定执行。云南电网配电网电气工作按照云南电网公司配电网电气工作票实施细则执行。云南电网农网电气工作票的实施标准可参照本细则制定。主主 要要 内内 容容二、术语二、术语五、五、外单位进入版纳局外单位进入版纳局输电线路上工作的要求输电线路上工作的要求四、四、工作票填写说明工作票填写说明三、工作票的执行要求三、工作票的执行要求一、适用范围一、适用范围二、术语指与设备所属单位无直接行政隶属关系，从事非生产运行职责范围内工作的设备、设施检修工作单位或基建施工单位；当设备产权与运行维护权相分离时，设备运行维护单位从事职责范围内的工作时不视为外单位。外单位运行维护单位指公司系统负责输变电设备、通信设备运行维护的部门，如变管所（变运分局）、输电所（分局）、通信所；其中存在委托运行维护关系的是指受委托方，如运检站。计划工作时间指不包括设备停、送电操作及安全措施实施时间的工作时间。线路工作终结是指工作班人员工作完成，现场安全措施（指工作班人员所做安全措施，不含线路管辖调度所做的安全措施）已拆除，工作负责人与值班调度员联系后,并在工作票上签名的工作结束程序。工作终结主主 要要 内内 容容二、术语二、术语五、五、外单位进入版纳局外单位进入版纳局输电线路上工作的要求输电线路上工作的要求四、四、工作票填写说明工作票填写说明三、工作票的执行要求三、工作票的执行要求一、适用范围一、适用范围（一）一般规定（一）一般规定1、在电气设备上及电气场所工作，应填用工作票或按命令执行，其方式有下列四种：变电站（线路）第一种工作票变电站（线路）第二种工作票变电站第三种工作票口头或电话命令 一份工作票上的工作票签发人、工作负责人、工作许可人应由有资质的三个人分别担任，不允许在一份工作票上出现失去互相监督的情况。三、工作票的执行要求2、线路工作票的使用（1）工作人员办理工作票时，原则上应使用工作地段线路运行维护单位的工作票。对于存在委托运行维护关系，受委托单位在办理线路第一种工作票、需要退出重合闸的第二种工作票和紧急缺陷处理前和工作结束后应及时当面或电话通报委托单位的线路设备管理部门；委托单位人员开展工作时，可使用本单位的工作票，但也应通报受委托单位。对于线路上 ADSS 光缆的工作，应按外单位工作规定办理相关手续，并使用工作地段线路运行维护单位的工作票，履行“双签发”手续。三、工作票的执行要求（2）同一个电气连接部位的几条供电线路或同杆塔架设且同时停送电的几条线路可以共用一份第一种线路工作票。（3）一条线路工作，只需向工作地段线路运行维护单位办理工作票。（4）跨越不停电电力线路施工，应办理工作地段被跨越线路运行维护单位的线路第二种工作票。（5）在同一电压等级的数条线路上依次进行不停电的同一类型工作，可共用一份线路第二种工作票。三、工作票的执行要求（6）线路检修（施工），需要其邻近或交叉的其他电力线路进行配合停电时，若工作线路和配合停电线路属同一调度许可且计划同时停送电，只需办理一份工作地段线路运行维护单位的工作票（在配合停电线路上进行解引流，放落导、地线时，该配合停电线路应单独填写工作票），但须在工作票中“停电线路名称”栏内分别填写。若工作线路和配合停电线路属不同调度许可或计划不同时停送电，配合停电的线路应单独办理工作票（几条配合停电线路属于不同调度许可时，应分别办理工作票；几条配合停电线路属同一调度许可且计划同时停送电时，可办理一份第一种工作票；如配合停电线路与工作线路分别填写工作票时，工作线路使用的工作票由工作负责人在备注栏同步注明，如：“需kV线路配合停电”）。三、工作票的执行要求3、外单位工作规定（1）具有独立法人资格的外单位，工作票签发人、工作负责人的资格证明经本单位盖章（法人公章或项目部公章）后定期或工作前报生产单位安全监察部备案，并由生产单位安全监察部下发各运行部门作为办理工作票手续的依据。原则上不允许无独立法人资格的外单位进入生产区域工作，对一些房屋维修、绿化、保洁等非电专业工作，由委托单位出具证明，明确工作负责人，作为办理工作票手续的依据。三、工作票的执行要求（2）工作票必须由外单位和设备运行维护单位双签发（变电站第三种工作票除外）。（3）具有法人资格的外单位在运行中线路进行改建、检修或基建施工需要运行中的线路配合停电等工作时，选用工作票前由线路运行维护单位填写“线路安全技术交底单”后，对工作负责人进行安全技术交底；工作负责人根据安全技术交底单填写工作票。（4）已执行的工作票，设备运行维护单位与外单位各保留一联备查。三、工作票的执行要求4、电力线路分组工作派工单的使用规定（1）由工作负责人办理工作票，并向调度办理工作许可、延期、工作间断、增加工作内容和终结手续，现场安全措施由工作负责人组织专人设置和拆除。（2）小组负责人由工作负责人指定，并使用“电力线路分组工作派工单”，一式两联，由工作负责人填写，并明确工作任务、停电范围、工作地段的起止杆号或电缆头起止地段及安全措施和工作计划时间，一联由工作负责人留存，一联交小组负责人。三、工作票的执行要求（3）在该线路工作的各小组，根据各自的工作任务，得到工作负责人通知后，各小组负责人完成该工作地段的安全措施，并向工作负责人报告，得到同意后，各小组在分组派工单填写工作负责人姓名及时间，方可进行工作。（4）多天有效的第一种工作票，工作过程中，工作地点（地段）接地线的装设、拆除，小组负责人均须报告工作负责人。三、工作票的执行要求（5）工作完成后，小组负责人必须检查线路工作地段的状况以及在杆塔上、导线上及瓷瓶上有无遗留的工具、材料等。小组负责人负责组织拆除本小组所做的安全措施后，工作人员不准再进行任何工作；小组负责人向工作负责人报告本小组工作完成情况及安全措施拆除情况，办理本小组的工作结束手续。（6）工作负责人办理完各小组的工作结束手续后，方可向调度办理该线路工作终结手续。（7）办理工作终结手续后，两联“电力线路分组工作派工单”均应作为工作负责人所执工作票的附件保存。三、工作票的执行要求三、工作票的执行要求5、线路工作人员进入变电站办理工作票相关手续的规定（1）在已投产的线路（电缆）上工作，当工作涉及变电站内设备时，应由线路人员办理变电站第一种或第二种工作票，并经该单位工作票签发人签发后，由变电站（含集控站、变运班）工作票签发人会签履行“双签发”手续。（2）在已投产的线路（电缆）上工作，当工作不涉及变电站内设备时，凭已办理许可手续的线路第一种工作票或已签发的线路第二种工作票，经变电站（含集控站、变运班）运行人员同意（明确工作地点及相关安全注意事项后，在“备注”栏双方签名）后方可进行工作。（3）在新建线路（电缆）上工作，无论工作是否涉及变电站内设备，应由线路人员办理变电站第一种或第二种工作票，并经该单位工作票签发人签发后，由变电站（含集控站、变运班）工作票签发人会签履行“双签发”手续。（二）工作负责人及工作班人员的确定（二）工作负责人及工作班人员的确定1、班组或主管部门依据工作计划或命令，根据具体工作情况确定熟识设备及了解现场情况的人员担任该项工作负责人。2、确定工作负责人后，班组或主管部门应对工作负责人进行安全技术交底，明确工作任务、工作地点和工作要求的安全措施，必要时应现场了解、熟悉设备情况及工作环境。并根据工作负责人的要求，确定工作班人员。3、线路第一种工作票的工作负责人应与设备停电检修申请中的停复电联系人为同一人，当因特殊情况停复电联系人不能担任工作负责人时，应由原停复电联系人向值班调度员申请变更，保持停复电联系人与工作负责人为同一人。三、工作票的执行要求（三）工作票的选用（三）工作票的选用 1、填用线路第一种工作票的工作为：凡是造成一次设备不能投入运行的工作必须填用线路第一种工作票。2、填用线路第二种工作票的工作为：除需填用线路第一种工作票和口头或电话命令外的线路工作，填用线路第二种工作票。三、工作票的执行要求3、口头或电话命令的工作为：（1）事故特巡、事故抢修、紧急缺陷处理（设备在 8 小时内无法恢复的，则应补办工作票；8 小时的时间从设备故障开始计算）。（2）线路测温，测量线路杆塔接地电阻、修剪树枝、涂写杆塔号、安装标志牌、补装塔材、杆、塔底部和基础等地面检查、巡视、消缺工作，工作地点在杆塔最下层导线水平面以下，工作中与带电体有足够安全距离的工作。（3）电缆运行人员开展定期巡视、抽水工作、测温、测量回路电流、隧道堵漏、在线监控、照明、通风、消防、防洪、防盗设施检查。三、工作票的执行要求事故抢修、紧急缺陷处理工作必须经变电站（含集控站、变运班）运行人员或值班调度员同意，变电站（含集控站、变运班）运行人员或值班调度员应及时将工作负责人姓名、工作任务、采取的安全措施、工作开始时间和结束时间记入值班记录内。三、工作票的执行要求注意注意（四）工作许可（四）工作许可1、线路工作许可人指与工作负责人直接联系的当值值班调度员；由工作负责人与线路（含配合停电线路）管辖调度或受其委托办理工作票相关手续的工作地段所在供电单位值班调度员办理工作许可手续。三、工作票的执行要求 值班调度员在将线路操作至合上线路各端接地开关（或装设接地线）并按安规要求悬挂标示牌后，或接到上级调度值班调度员关于线路已操作至合上线路各端接地开关（或装设接地线）并按安规要求悬挂标示牌的通知后，应及时与工作负责人办理许可手续。线路第二种工作票不需履行许可手续。配合停电的线路属于另一地调或县调许可时，配合停电的线路应单独办理工作票，工作负责人应与该地调或县调值班调度员办理工作许可手续。三、工作票的执行要求2、工作负责人须办理完工作票（含配合停电线路单独办理的工作票）工作许可手续后方可组织实施现场安全措施。3、办理工作许可手续后（第二种工作票指开始工作后），工作负责人应及时将“许可工作的时间”（第二种工作票指“开始开工时间”）当面或电话通报工作票签发人（外单位工作时指线路运行维护单位会签人），签发人（会签人）应在所执工作票上填写相应时间。4、一份工作票上的工作负责人，在许可后同一时段内不得担任另外一份工作票（配合停电线路单独办理的工作票除外）的工作负责人或工作班人员。三、工作票的执行要求（五）工作监护（五）工作监护 1、无分组的线路工作，工作负责人在办理完工作许可手续后，向全体工作班人员进行安全技术交底，工作班人员在工作负责人所执工作票背面下方签名（作为明确工作内容、范围和现场安全措施的依据），工作班人员方可按照分工开始工作。2、有分组的线路工作，工作负责人在办理完工作许可手续后，向小组负责人进行安全技术交底；小组负责人组织完成现场安全措施后，向小组人员进行安全技术交底，小组人员在小组负责人所执“电力线路分组派工单”的背面下方签名（作为明确工作内容、范围和现场安全措施的依据），在小组负责人征得工作负责人的同意后方可开始工作。三、工作票的执行要求3、由厂家提供技术性服务、配合施工单位施工的项目，由工作负责人进行安全技术交底，并指定专人在工作现场进行安全监护。4、因工作任务或其他原因需增加、减少、变更工作班组成员时，由工作负责人确认是否合适，并在工作负责人所执工作票“备注”栏注明变更的人员、时间并签名。5、工作中如遇雷、雨、暴风等恶劣天气或其他任何威胁到工作人员安全的情况时，工作负责人或专责监护人有权决定临时停止工作。三、工作票的执行要求（六）工作负责人变更（六）工作负责人变更线路工作票负责人不得变更，变电站工作票负责人只允许变更一次。国标新安规第5.4.9条“变更工作班成员或工作负责人时，应履行变更手续。”说明线路工作负责人可变更，但应进一步明确如何变更。三、工作票的执行要求（七）工作间断与转移（七）工作间断与转移1、工作班人员需暂时离开工作地点，工作地点的全部接地线仍保留不动，必要时派人看守；恢复工作前，应检查确认各项安全措施的完整性，无需办理工作间断手续。2、填用连续停电、多天有效的第一种工作票，无需办理工作间断手续。期间收工时工作地点的接地线可以不拆除，但次日恢复工作前应派人检查确认安全措施完备后，方可开始工作；收工时如果需要将工作地点的接地线拆除，次日开工前工作负责人必须重新组织验电、装设接地线，方可开始工作。三、工作票的执行要求3、填用多天有效的第一种工作票，线路（包括配合停电的线路）需“白停晚送”时，需办理工作间断手续。期间收工时需将工作地点的接地线拆除，次日开工前工作负责人必须在得到工作许可人的许可后，重新组织验电、装设接地线，方可开始工作。4、多天有效的第一种工作票，工作过程中，工作地点（地段）接地线的装设、拆除，须由工作负责人在所执工作票的“备注”栏内注明。三、工作票的执行要求（八）工作票延期（八）工作票延期 1、线路工作票仅限于第一种工作票方可办理工作票延期，工作许可人的签名可由工作负责人代签。2、工作负责人对变电站（线路）工作票所列工作任务确认不能按批准期限完成，第一种工作票应在工作批准期限前2小时（特殊情况除外），由工作负责人向值班负责人（线路工作许可人）办理延期手续。3、一份工作票，只能办理一次延期手续，延期时间最长不得超过 7 天。三、工作票的执行要求（九）增加工作内容（九）增加工作内容 若需增加工作内容，不需变更或增设安全措施（含线路各端的安全措施及现场安全措施）者，必须征得工作票签发人和许可人的同意，工作负责人在所执工作票“增加工作内容”栏填写并签名，工作许可人的签名可由工作负责人代签；若需变更或增设安全措施者，重新办理工作票。三、工作票的执行要求（十）工作终结（十）工作终结1、工作完毕后，工作负责人应亲自或指定专人检查工作数量、质量，杆塔上有无遗留工具材料，人员是否已全部撤离。确认无误后即可派人拆除安全措施，由工作负责人向工作许可人汇报并办理工作终结手续。工作地点的安全措施一旦拆除，该线路无论送电与否一律视为带电线路，严禁任何人再登杆进行工作。2、工作终结的报告应简明扼要，包括工作负责人姓名，工作已经完成，工作现场所做安全措施已全部拆除，线路上已无本工作班人员，kV线工作地段可以送电。三、工作票的执行要求3、工作许可人在接到工作终结的汇报时，应向工作负责人确认现场安全措施已拆除，工作人员已全部撤离线路，该线路段已具备带电条件。4、办理工作终结手续后（第二种工作票指工作完工后），工作负责人应及时将“终结报告的时间”（第二种工作票指“工作完成时间”）当面或电话通报工作票签发人（外单位工作时指线路运行维护单位会签人），签发人（会签人）应在所执工作票上填写相应时间后，盖“工作终结”印章。5、工作负责人带回工作票后，应向工作票签发人汇报工作情况，工作票签发人确认无误后，在工作负责人所执工作票上盖“已执行”章。三、工作票的执行要求主主 要要 内内 容容二、术语二、术语五、五、外单位进入版纳局外单位进入版纳局输电线路上工作的要求输电线路上工作的要求四、四、工作票填写说明工作票填写说明三、工作票的执行要求三、工作票的执行要求一、适用范围一、适用范围（一）线路第一种工作票的填写说明（一）线路第一种工作票的填写说明1、标题（线路第一种工作票）由工作负责人填写线路运行维护单位名称，如：“供电局分局”、“供电局输电管理所”、“运检站”。2、编号由工作票签发人（外单位工作时指线路运行维护单位会签人）按规定的要求填写或生产管理信息系统自动生成。3、工作负责人由工作负责人填写自己姓名。四、工作票填写说明4、单位和班组由工作负责人填写单位和班组名称。多班组工作时，应分别填写班组名称。5、计划工作时间由工作负责人填写工作的计划开始时间和结束时间。有设备检修申请时，计划工作时间的填写应在调度批准的设备检修申请停复电时间范围内。四、工作票填写说明6、工作班人员由工作负责人填写。一个小组工作时，填写本小组参加该项工作的人员姓名，超过四人的只填写四人，后面加“等”，工作负责人不用重复填写；多个小组工作时，填写小组负责人姓名并注明该小组人数。工作负责人兼任一个小组负责人时，重复填写该工作负责人员姓名。共人：填写包括工作负责人在内的所有工作人员的总数。四、工作票填写说明 7、工作任务由工作负责人填写。填写线路电压等级和名称，并概括说明线路设备检修、试验及设备更改、安装、拆除等项目；同一电压等级的多条线路，只需在第一条线路前填写电压等级。如配合停电线路与工作线路分别填写工作票时，配合停电线路单独使用工作票中的工作任务可填写为“kV线配合kV线工作停电”。8、停电线路名称由工作负责人填写停电线路电压等级、线路名称，电压等级相同的同名线路，在线路名称上冠以甲、乙等或罗马字（、等）加以区别。同一电压等级的多条线路，只需在第一条线路前填写电压等级。四、工作票填写说明 9、工作地段由工作负责人填写。架空线路工作填写起止杆塔号，对有分支或 T 接的填写分支线名称或 T 接线名称和杆塔号；电缆工作填写起止电缆终端头号。同一电压等级的多条线路，只需在第一条线路前填写电压等级。10、工作要求的安全措施栏 由工作负责人填写需要发电厂、变电站、用户端采取的安全措施（配合停电线路与工作线路共用一份工作票时，含配合停电线路各端的安全措施）。四、工作票填写说明 应断开（拉开）断路器和隔离开关：填写应断开（拉开）可能来电的所有断路器(含线路电压互感器二次空气开关、跌落式熔断器)、隔离开关，并注明厂、站、用户名称，如“kV（厂、站、用户名称）：kV线断路器及两侧隔离开关、旁路母线隔离开关，电压互感器二次空气开关”。应合接地开关、装设接地线：填写线路各端应合上（装设）的接地开关（接地线），并注明厂、站、用户名称，如“kV（厂、站、用户名称）：kV线线路侧接地开关（接地线）”。应设遮栏、应挂标示牌：按安规规定填写发电厂、变电站、用户端需要装设的遮栏、悬挂的标示牌。四、工作票填写说明11、保留的带电线路或带电设备由工作负责人填写工作地段中同杆架设的带电线路、100m以内的平行带电线路、交叉带电线路（导、地线松紧工作的上、下方）电压等级和名称，同时要填写工作线路与带电线路相邻处的起止杆号。如“本工作地段中#4-#5 杆塔间导线与 10kV 水泥厂线交叉，10kV 水泥厂线带电运行”、“本工作地段中#4-#8 杆塔与 110kV 柳太线同杆架设，110kV柳太线带电运行”。四、工作票填写说明12、应装设的地线 由工作负责人填写，所装设接地线的位置应明确，应填入线路名称、杆号及接地线的编号；利用铁塔接地时允许每相接地，应在“接地线编号”栏中填写三相接地线编号。线路名称及杆号：应填写线路名称和杆号（含配合停电线路与工作线路共用一份工作票时，配合停电线路名称和杆号）。四、工作票填写说明13、其他安全注意事项填写需要特别注意的安全措施、相位结线图，工作现场验明线路确无电压，装设好接地线后方可开始工作。此项由工作负责人填写，工作票签发人认为有必要补充时，可以填写。14、签发。工作票签发人签名：由签发人填写姓名签发。工作票会签人签名：由工作票会签人填写姓名会签。四、工作票填写说明15、工作许可 许可的命令方式：由工作负责人按联系方式填写，一般填写为“电话”；“许可人”栏应填写与工作负责人直接联系的当值值班调度员姓名。16、工作延期由工作负责人填写延期时间和申请方式并签名，申请方式按联系方式填写，一般填写为“电话”；四、工作票填写说明17、工作间断对工作期间需办理工作间断手续的由工作负责人填写此栏，其中左栏为工作间断前填写，右栏为间断后恢复开工前填写。18、增加工作内容“不需要变更安全措施下增加的工作项目：”由工作负责人填写增加的工作项目并签名。19、工作终结工作负责人在所执的工作票上填写“工作终结”栏中的内容并签名。四、工作票填写说明20、备注由签发人、工作负责人填写有必要补充的安全措施或注意事项、增加专人监护等，填写时间并签名。如需要其它临近或交叉线路退出重合闸的线路第一种工作票的工作，重合闸的要求由工作负责人签发前在两联工作票中备注栏内填写，应写明电压等级及名称；对外协人员应采取的安全事项或措施等，由工作负责人签发前在两联工作票中备注栏内填写。四、工作票填写说明（二）第二种工作票的填写说明（二）第二种工作票的填写说明1、第二种工作票中的标题、编号、工作负责人、单位和班组、计划工作时间、工作班人员、工作任务、工作线路或设备名称、工作地段、签发栏的填写参照第一种工作票的相关栏目填写。四、工作票填写说明2、应采取的安全措施及安全注意事项 工作负责人应根据工作任务的不同提出相应的要求并填写，如检测绝缘子时，必须有相应电压等级的安全距离的措施要求；需要调度下令退出的重合闸，具体填写为“退出kV线路重合闸”。通常包括以下内容：与调度联系，退出该线路重合闸，工作完毕及时联系恢复重合闸；杆上人员与带电体应保持的安全距离，绝缘工具应保持的有效绝缘长度；其他须采取的安全措施。四、工作票填写说明3、相关重合闸已退出由工作负责人填写下达通知的调度值班员姓名和重合闸退出时间（若需要使用线路重合闸投、退续表时，则工作票中的该栏指的是首次退出重合闸时最后一条线路的时间）。4、开始开工时间由工作负责人填写开始开工时间并签名。四、工作票填写说明5、相关重合闸可以恢复由工作负责人填写接受通知的调度值班员姓名和时间（若需要使用线路重合闸投、退续表时，则工作票中的该栏指的是最后一条线路可以恢复重合闸的时间）。6、工作完成时间工作负责人填写完工时间并签名。7、备注由签发人、工作负责人填写有必要补充的安全措施或注意事项、增加专人监护等，填写时间并签名。四、工作票填写说明（三）安全技术交底单的填写说明（三）安全技术交底单的填写说明 1、需填写安全技术交底单时，运行单位参加的人员必须掌握现场设备情况，外单位参加的人员必须掌握施工情况，由双方在选用工作票前共同完成，一式两联，作为工作票的附件保存。2、变电站（含集控站、变运班）运行人员或输电所（分局）、运检站等线路运行人员依据外单位工作任务、对工作的要求及相关图纸资料，结合现场实际情况填写安全技术交底单的内容。3、施工应采取的安全措施：参照线路第一种工作票、第二种工作票的要求填写。四、工作票填写说明4、注意事项：（1）工作地点存在带电设备位置或运行设备：应填写变电站工作地点保留或应注意的带电母线、导线、隔离开关及其它设备。（2）对施工人员的要求：填写对施工人员在工作期间的衣着和行为的要求。（3）对施工机具的要求：填写对施工机具要求，特别是大型施工机具的限制要求。（4）对现场施工环境保护的要求：填写对现场环境保护的要求。四、工作票填写说明（5）其它应采取的安全措施及注意事项：填写线路施工应采取的其它安全措施及注意事项。（6）施工过程中与运行人员联系的有关事项：填写联系人姓名及联系电话。5、运行部门代表签名填写参与交底的变电站（含集控站、变运班）运行人员、线路运行人员姓名；工程施工单位代表签名：填写接受交底的外单位工作负责人姓名。四、工作票填写说明主主 要要 内内 容容二、术语二、术语五、五、外单位进入版纳局外单位进入版纳局输电线路上工作的要求输电线路上工作的要求四、四、工作票填写说明工作票填写说明三、工作票的执行要求三、工作票的执行要求一、适用范围一、适用范围1、到基建部（生技部）填开外单位工作任务许可单。（1）工作内容、工作负责人必须与停电申请上一致。（2）一式两联，必须有相关部门审核人签名和印章。2、施工方案（三措）必须由施工单位、监理单位（无监理单位时不需填写）、建设单位依次审批签字盖章。（1）施工方案（三措）格式必须按云南电网公司三大措施管理办法附录C编写。（2）必须附上工作地段示意简图（包括交叉跨越、邻近平行线路），并注明相关线路名称、杆塔号、接地线装设位置。（3）审批后的施工方案（三措）原件由输电管理所收存，若施工单位需要原件请自行制作两份进行审批。五、外单位进入版纳局输电线路上工作的要求3、线路运行部门安全技术交底（1）带上外单位工作任务许可单、施工方案（三措）、有效期内的两种人资质证明到输电管理所办理安全技术交底。（2）以上三样，任何一样不满足要求均不予接收并办理安全技术交底。五、外单位进入版纳局输电线路上工作的要求4、工作票的填写（1）打开生产管理系统，输入外单位工作负责人用户名：bnwdw，密码：111111五、外单位进入版纳局输电线路上工作的要求（2）点击“菜单”“工作票管理”“线路工作票管理”“线路第一种工作票”。或者点击左侧快捷方式栏的“线路第一种工作票”。进入工作票界面后，点击“功能菜单”旁的“新建记录”按钮就可新建一张工作票。五、外单位进入版纳局输电线路上工作的要求（3）安全技术交底单的关联五、外单位进入版纳局输电线路上工作的要求五、外单位进入版纳局输电线路上工作的要求安全技术交底单关联后，会把安全交底单编号、工作任务、工作地段、应拉断路器（开关）和隔离（刀闸）、应合接地开关五处自动填写。（4）停电线路名称填写工作涉及的需要停电的线路名称、电压等级。同一电压等级的多条线路，只需在第一条线路前填写电压等级。五、外单位进入版纳局输电线路上工作的要求（5）选择签发人员组点击“选择签发人员组”后的放大镜，选择“外单位线路签发人员组”。五、外单位进入版纳局输电线路上工作的要求（6）应装设的地线的填写点击“新增”按钮，再点击“线路名称及杆号”后的箭头,选择要装设接地线的杆塔即可。接地线编号用同样的方法选取，接地线编号应与线路安全技术交底单上所填一致。安装方向外填写实际装设的位置。接地线必须向输电管理所借用，并办理借用手续。五、外单位进入版纳局输电线路上工作的要求（6）应装设的地线的填写点击“新增”按钮，再点击“线路名称及杆号”后的箭头,选择要装设接地线的杆塔即可。接地线编号用同样的方法选取，接地线编号应与线路安全技术交底单上所填一致。安装方向外填写实际装设的位置。接地线必须向输电管理所借用，并办理借用手续。五、外单位进入版纳局输电线路上工作的要求（7）应设遮栏、应挂标示牌，其他保留的带电部位，其他安全注意事项三处把线路安全技术交底单上内容复制过来即可。（8）应注意的事项a、工作负责人：必须与外单位工作任务许可单、停电申请的“停复电联系人”一致。b、计划工作时间：必须与停电申请上调度批准的时间一致。c、工作任务：必须与外单位工作任务许可单、停电申请的“工作内容”一致。d、工作地段：填写工作地段起止杆塔号，应包括装设接地线的杆塔。若工作地段包括两条及以上线路必须在杆塔号前加线路电压等级、名称。e、其他保留的带电部位：填写工作地段交叉跨越、及100m内平行线路未停电线路的电压等级、名称、起止杆塔号。五、外单位进入版纳局输电线路上工作的要求5、工作票的签发与会签（1）工作票经工作负责人检查合格、无误后，即可履行工作票签发手续。（2）工作票在生产管理系统中发往签发环节之前，必须把红联打印出来，工作票签发人及会签人进行纸质工作票双签发之后，才在生产管理系统中进行双签发。五、外单位进入版纳局输电线路上工作的要求（3）打开生产管理系统，输入外单位签发人用户名：bnwdwqf，密码：111111 五、外单位进入版纳局输电线路上工作的要求（4）在工作票查询界面中找到要签发的工作票并打开，检查工作票正确无误后，即可进行工作票签发。五、外单位进入版纳局输电线路上工作的要求6、工作票的打印（1）输入外单位工作负责人用户名及密码登录生产管理系统，在工作票查询界面中找到已签发好的工作票并打开。（2）点击“报表”的线路一种工作票（绿），将会打开报表生成界面。若未打开报表生成界面，检查IE浏览器，并关闭“弹出窗口阻止程序”。五、外单位进入版纳局输电线路上工作的要求（3）点击报表上的打印机图标，在弹出的新窗口中再次点击打印机图标，将会打开打印机属性设置窗口。五、外单位进入版纳局输电线路上工作的要求（4）点击“属性”把“纸张尺寸”设为A3即可。五、外单位进入版纳局输电线路上工作的要求
