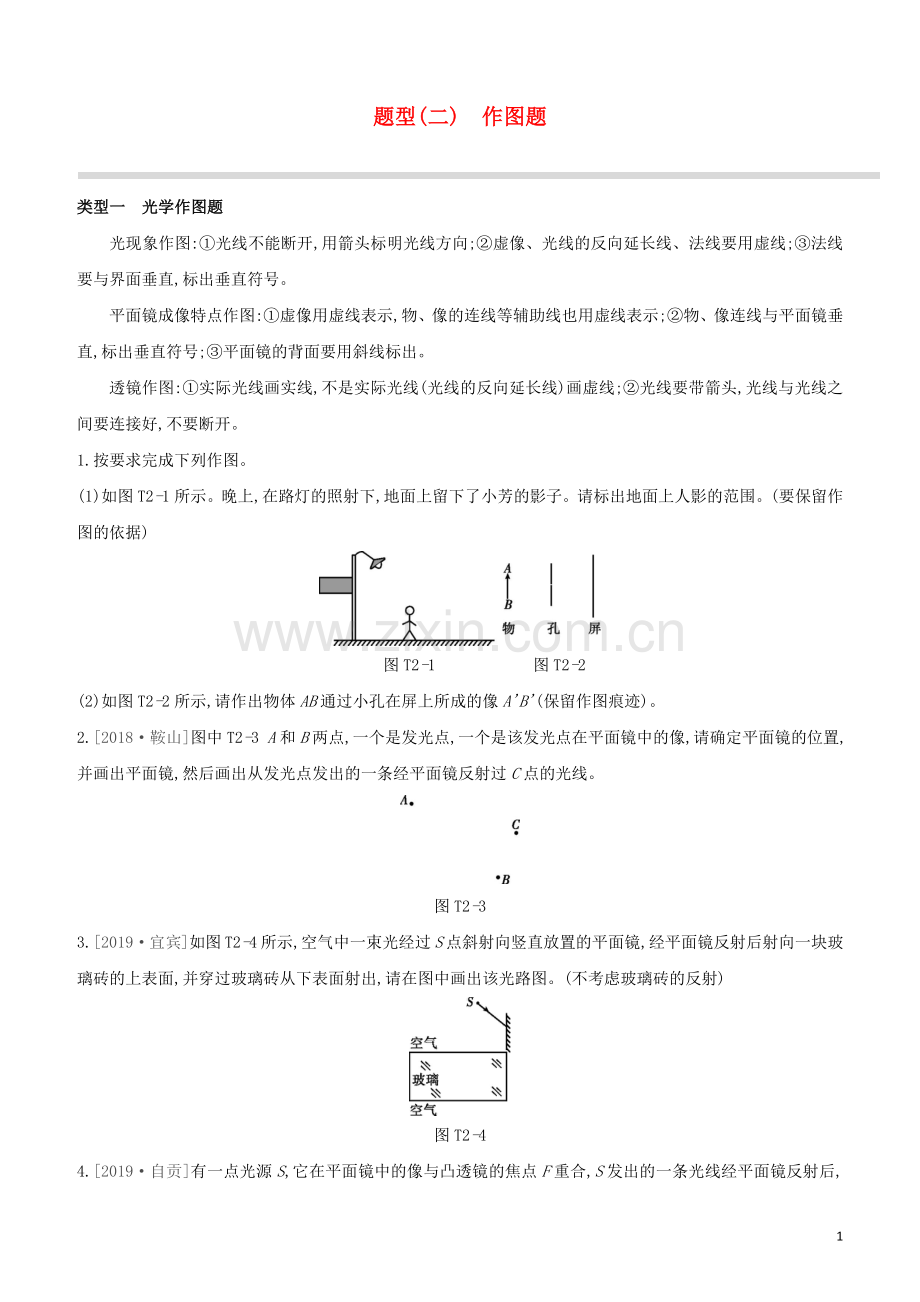

题型(二) 作图题
类型一 光学作图题
光现象作图:①光线不能断开,用箭头标明光线方向;②虚像、光线的反向延长线、法线要用虚线;③法线要与界面垂直,标出垂直符号。
平面镜成像特点作图:①虚像用虚线表示,物、像的连线等辅助线也用虚线表示;②物、像连线与平面镜垂直,标出垂直符号;③平面镜的背面要用斜线标出。
透镜作图:①实际光线画实线,不是实际光线(光线的反向延长线)画虚线;②光线要带箭头,光线与光线之间要连接好,不要断开。
1.按要求完成下列作图。
(1)如图T2-1所示。晚上,在路灯的照射下,地面上留下了小芳的影子。请标出地面上人影的范围。(要保留作图的依据)
图T2-1 图T2-2
(2)如图T2-2所示,请作出物体AB通过小孔在屏上所成的像A'B'(保留作图痕迹)。
2.[2018·鞍山]图中T2-3 A和B两点,一个是发光点,一个是该发光点在平面镜中的像,请确定平面镜的位置,并画出平面镜,然后画出从发光点发出的一条经平面镜反射过C点的光线。
图T2-3
3.[2019·宜宾]如图T2-4所示,空气中一束光经过S点斜射向竖直放置的平面镜,经平面镜反射后射向一块玻璃砖的上表面,并穿过玻璃砖从下表面射出,请在图中画出该光路图。(不考虑玻璃砖的反射)
图T2-4

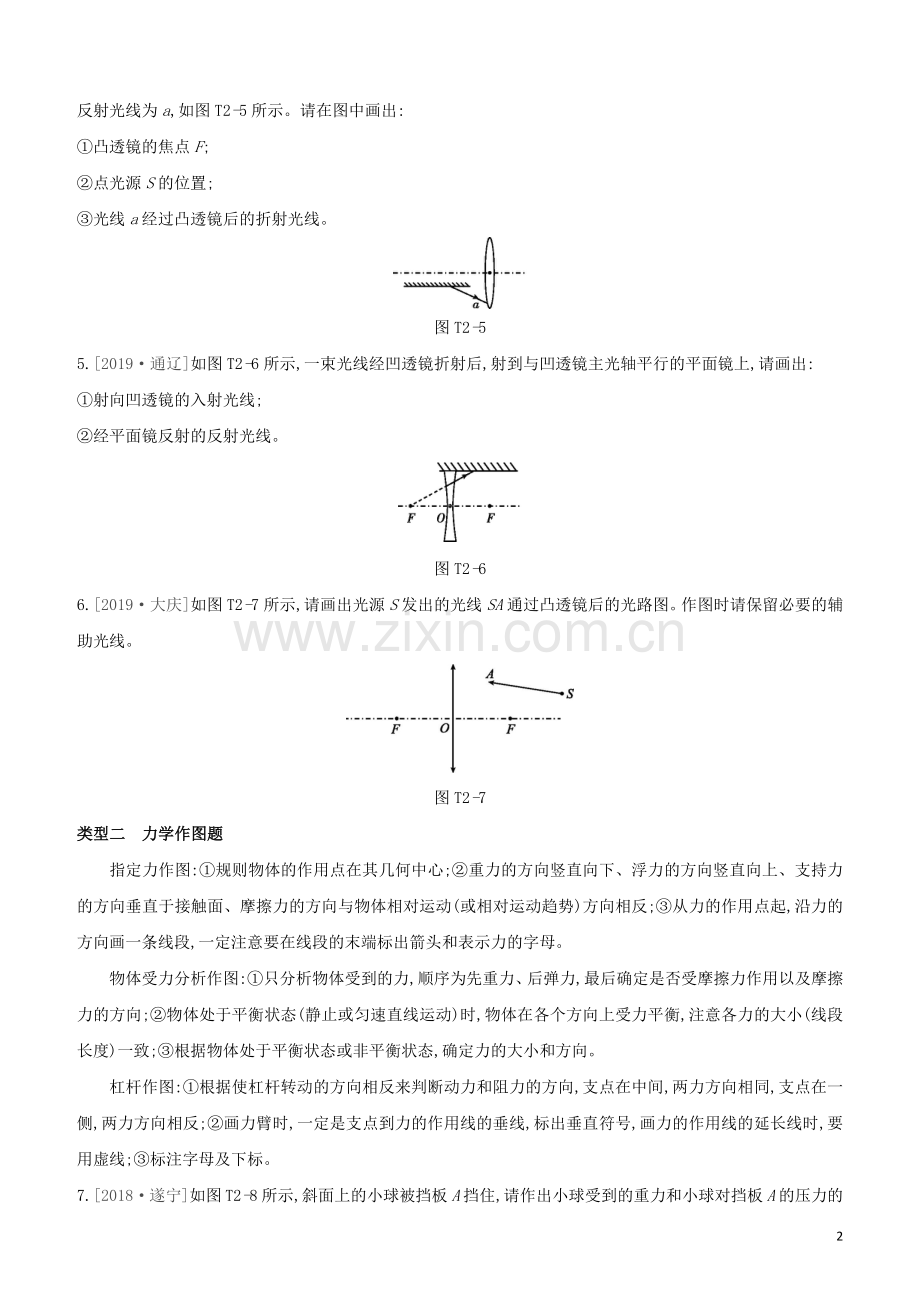

4.[2019·自贡]有一点光源S,它在平面镜中的像与凸透镜的焦点F重合,S发出的一条光线经平面镜反射后,反射光线为a,如图T2-5所示。请在图中画出:
①凸透镜的焦点F;
②点光源S的位置;
③光线a经过凸透镜后的折射光线。
图T2-5
5.[2019·通辽]如图T2-6所示,一束光线经凹透镜折射后,射到与凹透镜主光轴平行的平面镜上,请画出:
①射向凹透镜的入射光线;
②经平面镜反射的反射光线。
图T2-6
6.[2019·大庆]如图T2-7所示,请画出光源S发出的光线SA通过凸透镜后的光路图。作图时请保留必要的辅助光线。
图T2-7
类型二 力学作图题
指定力作图:①规则物体的作用点在其几何中心;②重力的方向竖直向下、浮力的方向竖直向上、支持力的方向垂直于接触面、摩擦力的方向与物体相对运动(或相对运动趋势)方向相反;③从力的作用点起,沿力的方向画一条线段,一定注意要在线段的末端标出箭头和表示力的字母。
物体受力分析作图:①只分析物体受到的力,顺序为先重力、后弹力,最后确定是否受摩擦力作用以及摩擦力的方向;②物体处于平衡状态(静止或匀速直线运动)时,物体在各个方向上受力平衡,注意各力的大小(线段长度)一致;③根据物体处于平衡状态或非平衡状态,确定力的大小和方向。
杠杆作图:①根据使杠杆转动的方向相反来判断动力和阻力的方向,支点在中间,两力方向相同,支点在一侧,两力方向相反;②画力臂时,一定是支点到力的作用线的垂线,标出垂直符号,画力的作用线的延长线时,要用虚线;③标注字母及下标。
7.[2018·遂宁]如图T2-8所示,斜面上的小球被挡板A挡住,请作出小球受到的重力和小球对挡板A的压力的示意图。
图T2-8
8.[2018·扬州]如图T2-9,A、B两球带异种电荷,画出A球受到的重力和吸引力的示意图。
图T2-9
9.[2018·邵阳]请你在图T2-10中画出静止在水中的小球所受力的示意图。
图T2-10
10.[2018·安徽]如图T2-11甲所示,物块A在一固定的斜面上保持静止,可将物块A看成一个有质量的点(如图乙所示)。请在图乙中画出物块的受力示意图。
图T2-11
11.[2019·鄂州]如图T2-12甲所示,小明用水平力F推放在水平地面上的木箱,在此过程中,推力F的大小随时间t变化的情况如图乙所示,木箱运动速度v的大小随时间t变化的情况如图丙所示。请在图甲上画出t=2 s时,木箱在水平方向上受力的示意图,并标明力的大小。(O点为箱子的重心)
图T2-12
12.[2018·咸宁]过去农村用的舂米工具是一个杠杆,如图T2-13所示是它的结构示意图。O为固定转轴,在A端连接着石球,脚踏B端可以使石球升高,抬起脚,石球会落下打击稻谷。请在图中画出动力F1的力臂和石球所受重力G的示意图。
图T2-13
13.[2018·德州]手机自拍已成为一种时尚。如图T2-14所示是使用自拍杆辅助手机进行自拍时的示意图,将自拍杆看作一个轻质杠杆,O点是支点。请在图中画出:
(1)施加在A点最小的动力F1。
(2)力F2的力臂l2。
图T2-14
14.[2018·眉山]如图T2-15所示,轻质杠杆OA能绕O点转动,请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹)。
图T2-15
15.[2018·宜昌]如图T2-16甲所示,钢丝钳可以看成是两个杠杆的组合,图乙是其中的一个杠杆。用钢丝钳剪铁丝时,将铁丝放在A处还是B处更省力呢?请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂l1。
图T2-16
16.[2018·成都]图T2-17甲是教室里的学生座椅,图乙是它的侧面图,要在C点用最小的力F使座椅绕A点开始沿逆时针转动,请在图乙中画出:(1)力F的力臂。
(2)力F的示意图。
图T2-17
类型三 电学作图题
电路图的连接作图:①电流表与被测用电器串联,电压表与被测用电器并联,且都为正进负出;②注意电表量程的选择;③滑动变阻器“一上一下”接入电路,且遵循“近小远大”(滑片与下接线柱距离越近,阻值越小,距离越远,阻值越大)的原则。
电磁作图:①通电螺线管遵循右手螺旋定则;②静止时,小磁针N极所指的方向就是磁场方向;③根据同名磁极相互排斥,异名磁极相互吸引作图。
家庭电路连接:①开关和它控制的灯泡串联,接在火线上;②三孔插座遵循“左零右火上接地”的原则;③灯泡顶部与火线相连,金属螺旋与零线相连。
17.[2019·赤峰]吸油烟机的主要元件有照明灯和电动机(元件符号为)。在使用中,有时需要照明灯和电动机同时工作,有时需要它们各自独立工作。按照上述要求,在图T2-18中画出其工作原理电路图。(电源已给出)
图T2-18
18.[2019·常州]常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报。方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内。压力开关受到压力时闭合,不受压力时断开。驾驶员坐在椅子上,当手握方向盘正常行驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响。请以笔画线完成图T2-19所示电路连接。
图T2-19
19.如图T2-20所示的电路未画完整,请你在图中的①②的缺口处选择开关与灯泡的符号填上,并把③处的三孔插座连接好。
图T2-20
20.小明设计了一种利用“声控”开关(有声音时自动闭合,无声音时自动断开)和“光控”开关(有光照时自动断开,无光照时自动闭合)自动控制的楼道灯,使得只有在天黑且有声音时灯才亮,他还在楼道处安装了一个带保险盒的三孔插座,且与楼道灯互不影响,请你根据小明的设计意图,用笔画线代替导线,完成如图T2-21所示的电路。(导线不得交叉)
图T2-21
21.[2018·贵州黔三州]如图T2-22所示,标出小磁针的N、S极,螺线管的N、S极和磁感线的方向。
图T2-22
22.[2018·乐山]如图T2-23所示,小明闭合两开关后,发现两通电线圈A、B相互排斥,请在图中括号内分别标出线圈A的N、S极和线圈B电源的“+”“-”极。
图T2-23
23.[2019·黔东南州]将图T2-24中的电磁铁连入你设计的电路中(在方框内添加电源和滑动变阻器),闭合开关后,使得小磁针静止时如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。
图T2-24
【参考答案】
1.(1)如图所示
(2)如图所示
2.如图所示
3.如图所示
4.如图所示
5.如图所示
6.如图所示
7.如图所示
8.如图所示
9.如图所示
10.如图所示
11.如图所示
12.如图所示
13.如图所示
14.如图所示
15.如图所示
16.如图所示
17.如图所示
18.如图所示
19.如图所示
20.如图所示
21.如图所示
22.如图所示
23.如图所示
