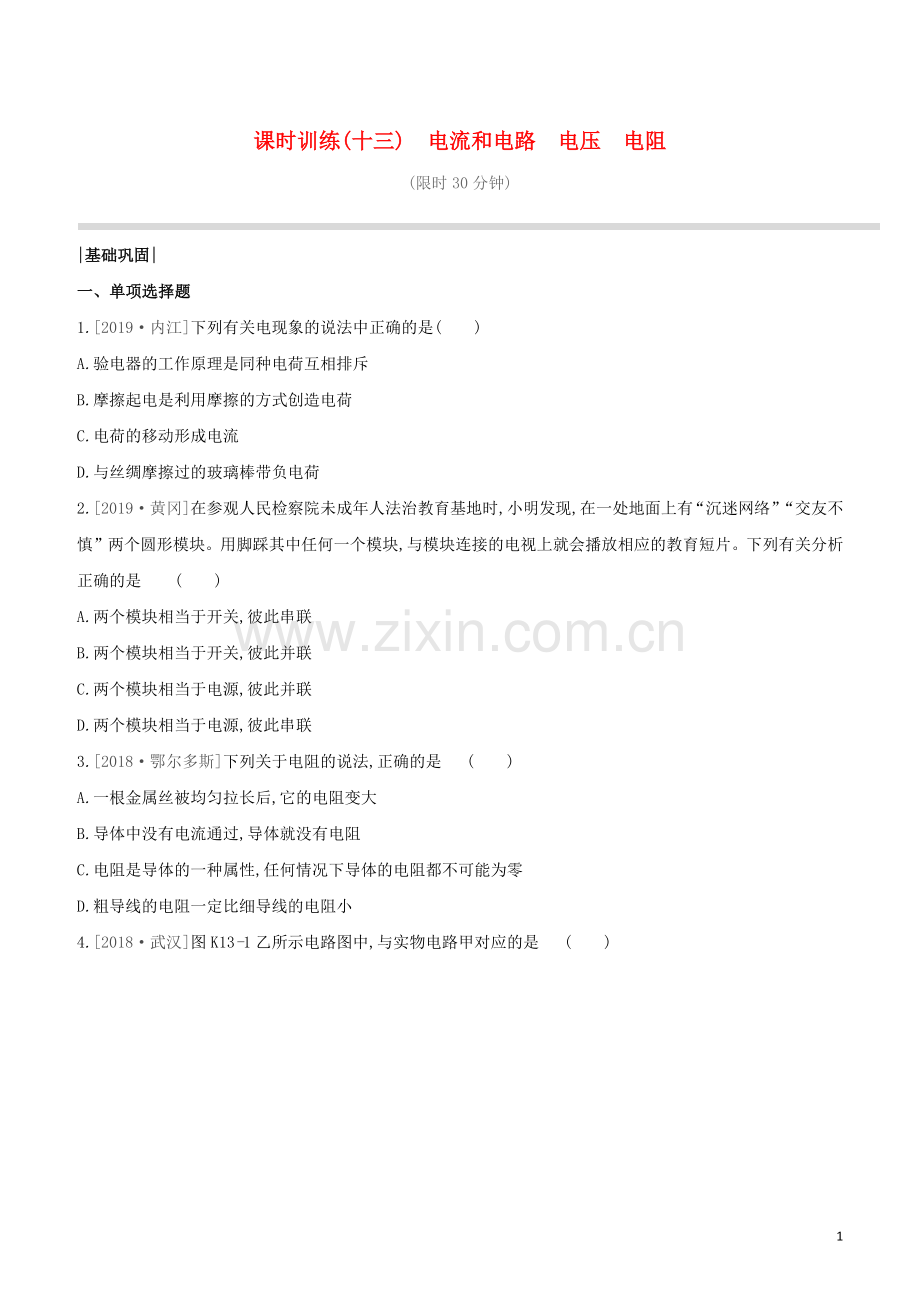

课时训练(十三) 电流和电路 电压 电阻
(限时30分钟)
|基础巩固|
一、单项选择题
1.[2019·内江]下列有关电现象的说法中正确的是( )
A.验电器的工作原理是同种电荷互相排斥
B.摩擦起电是利用摩擦的方式创造电荷
C.电荷的移动形成电流
D.与丝绸摩擦过的玻璃棒带负电荷
2.[2019·黄冈]在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是 ( )
A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联
3.[2018·鄂尔多斯]下列关于电阻的说法,正确的是 ( )
A.一根金属丝被均匀拉长后,它的电阻变大
B.导体中没有电流通过,导体就没有电阻
C.电阻是导体的一种属性,任何情况下导体的电阻都不可能为零
D.粗导线的电阻一定比细导线的电阻小

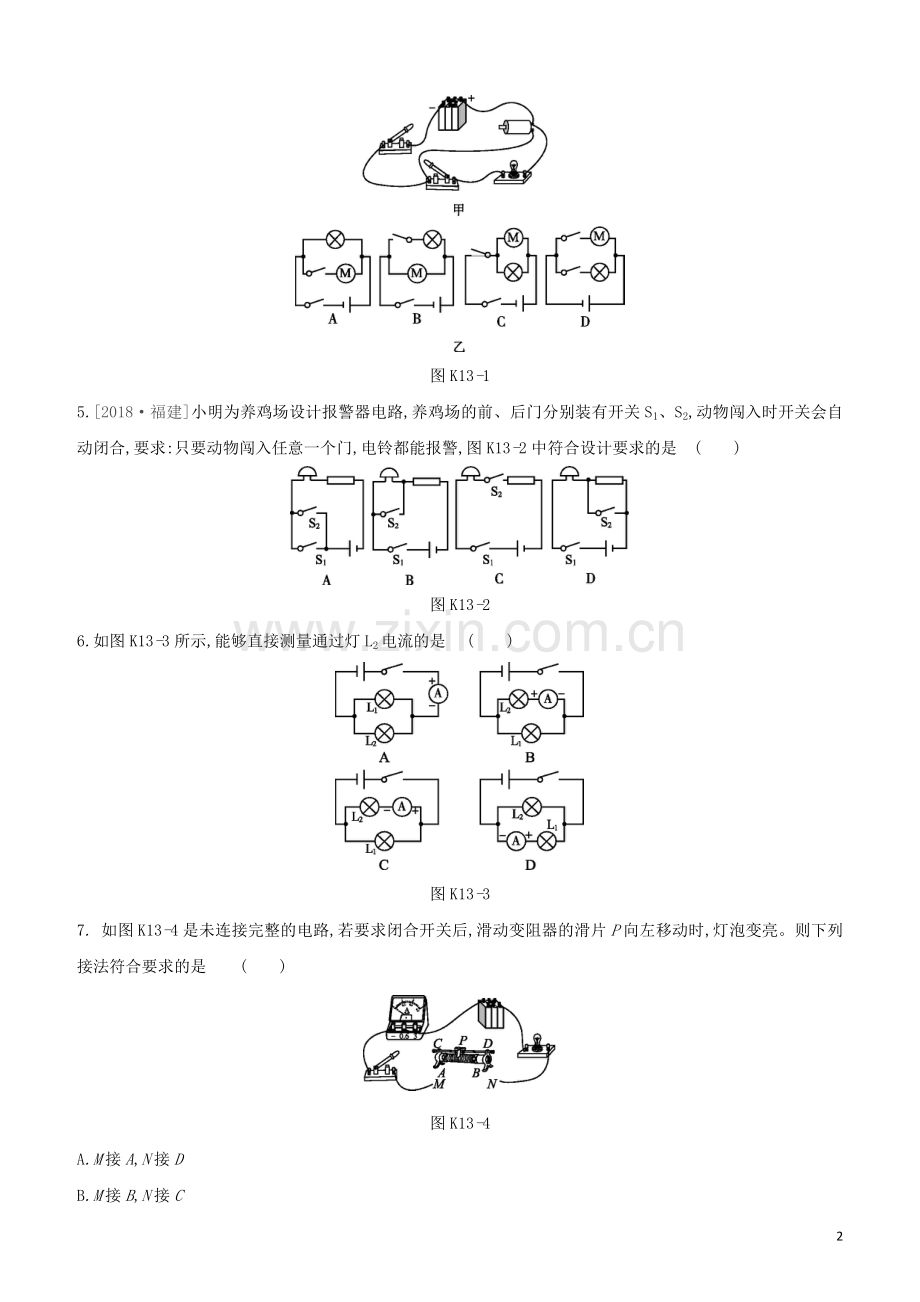

4.[2018·武汉]图K13-1乙所示电路图中,与实物电路甲对应的是 ( )
图K13-1
5.[2018·福建]小明为养鸡场设计报警器电路,养鸡场的前、后门分别装有开关S1、S2,动物闯入时开关会自动闭合,要求:只要动物闯入任意一个门,电铃都能报警,图K13-2中符合设计要求的是 ( )
图K13-2
6.如图K13-3所示,能够直接测量通过灯L2电流的是 ( )
图K13-3
7. 如图K13-4是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是 ( )
图K13-4
A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D
8.[2018·泰安]如图K13-5所示的电路中,小灯泡L1、L2规格相同,闭合开关S后,发现L1不亮,L2发光。此电路的故障可能是 ( )
A.灯 L1短路 B.灯 L2短路
C.灯 L1断路 D.开关S接触不良
图K13-5
9.[2018·宜昌]如图K13-6所示的电路,闭合开关,两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,电流表和电压表指针仍有示数。造成此现象的原因可能是 ( )
图K13-6
A.L1断路
B.L2断路
C.L1被短接
D.L2被短接
10.[2019·乐山]小华设计了一种输液提示器,能在护士站观察到药液量的变化。当袋中药液量减少时,电压表示数随之减小,图K13-7中符合要求的电路图是 ( )
图K13-7
二、填空题
11. [2018·云南]如图K13-8所示,两个相同的验电器A和B,A带负电,B不带电。验电器A的金属箔片张开,是因为 ;用金属棒把A和B连接起来的瞬间,金属棒中的电流方向从 (选填“A到B”或“B到A”)。
图K13-8
12.[2019·苏州]如图K13-9所示电路中,电源电压为3 V,R1和R2阻值相等。若断开开关S2,闭合开关S1、S3,两电阻的连接方式为 (选填“串联”或“并联”);若断开开关S1、S3,闭合开关S2,此时电压表示数为
V。
图K13-9
三、实验探究题
13.[2018·济宁]用如图K13-10所示的电路探究并联电路中的电流关系。
图K13-10
电流表的
测量对象
电流表的
示数I/A
L1所在支路
0.30
L2所在支路
0.20
干路
0.50
(1)闭合开关,发现L1亮,而L2不亮。小易认为L2不亮的原因是L2短路,你认为他的判断是 (选填“正确”或“错误”)的。
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上,其他都不动。他这样连接的目的是测 (选填“干路”或“L2支路”)的电流,请评价其可行性并说明理由:
。
(3)小易将实验数据记录在上表中。分析表中数据,可得出结论: 。
(4)根据上表信息,若L1的电阻大小为10 Ω,则电路的总电阻为 Ω。
14.[2018·自贡]在“探究串联电路电压的特点”活动中。
(1)如图K13-11所示,连接电路时,至少需要 根导线;实验中应选择规格 (选填“相同”或“不同”)的小灯泡。
图K13-11
(2)在测L1两端电压时,闭合开关S,发现电压表示数为零,原因可能是 。(写出一种即可)
(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量L2两端电压。她能否测出L2两端电压? ,理由是 。
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中,分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价: ,改进方法: 。
UAB/V
UBC/V
UAC/V
2.6
1.8
4.4
15.[2018·天津]在“探究影响导体电阻大小的因素”时,某实验小组想利用图K13-12所示的电路分别对“导体电阻跟它的长度、横截面积、材料有关”的猜想进行实验验证。
图K13-12
(1)为验证“导体电阻跟长度有关”,下表中可选用的三种导体是 (填导体代号)。
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
(2)若实验中将电路中的电流表更换为小灯泡,通过观察 也可以判断导体电阻大小,但不足之处是 。
|挑战自我|
16.[2013·鄂尔多斯]当自动电压力锅压强过大或温度过高时,发热器都会停止工作。压强过大时开关K过压自动断开,温度过高时开关K过热自动断开,如图K13-13所示,表示K过压、K过热和锅内发热器的连接图,其中正确的是 ( )
图K13-13
17.[2018·临沂]小明家所在的小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”,接通供水电机取水,也可以通过投币闭合“投币开关”,接通供水电机取水;光线较暗时“光控开关”自动闭合,接通灯泡提供照明。图K13-14中的简化电路符合要求的是 ( )
图K13-14
18.[2015·鄂尔多斯]鄂尔多斯市正进行农村电网改造,对此下列分析错误的是 ( )
A.如果用超导材料作为输电线,可大大降低输电过程中的电能损耗
B.当输电电压增大时,输电线电阻也随着增大
C.输电线中的电流是自由电子定向移动形成的
D.改造时把细输电线换成粗输电线,可以减小输电线的电阻
19.[2018·盐城]在探究串联电路电压特点的实验中,小红按图K13-15正确连接好电路,闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障,小红用一根检测导线分别并联在灯L1或L2的两端,发现两电压表指针所指位置没有任何变化。由此可以推断 ( )
图K13-15
A.L1一定短路
B.L2 一定断路
C.L1短路,同时L2断路
D.检测导线一定断路
【参考答案】
1.A [解析]验电器的工作原理是同种电荷互相排斥,A正确。摩擦起电是利用摩擦的方式使电荷发生了转移,没有创造电荷,B错误。电荷的定向移动形成电流,C错误。与丝绸摩擦过的玻璃棒带正电荷,D错误。
2.B [解析]“用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片”说明这两个模块相当于开关,分别控制相应的电路,并且这两个电路互不影响,它们是并联的,故选B。
3.A
4.B
5.A
6.C
7.A [解析]灯泡变亮,表明通过灯泡的电流变大,即电路中的电阻减小,故滑动变阻器的滑片P向左移动时,其接入电路的电阻减小,则滑片左侧的A接线柱应接入电路,滑动变阻器采用“一上一下”的接法,故M接A,N接D或C。故选A。
8.C [解析]由题图可知,电路为并联电路,两条支路中任何一条支路发生短路,另外一条支路也会被短路,故选项A、B错误。开关位于干路上,若其接触不良则相当于断路,会导致整个电路都不工作,故D错误。当L1发生断路时,另外一条支路不受影响,L2发光,故C正确。
9.A [解析]由电路图可知,L1与L2并联,电压表测L1两端电压,即电源电压,电流表测L2支路电流。电流表和电压表指针均有示数,说明电路是通路,若L2断路,则电流表无示数,若L1短路,则电路短路,两灯均不亮,且两表均无示数,若L2短路,则电路短路,两灯均不亮,电压表无示数,电流表示数很大,若L1断路,则符合题意,故选A。
10.C [解析]当袋中药液量减少时,整个药液袋的重力减小,对弹簧的拉力减小,弹簧的伸长量减小,所以滑片会向上移动。 由A选项图可知,当袋中药液量减少时,滑片的上移不会改变滑动变阻器连入电路的电阻,则电路中的电流不变,滑动变阻器两端的电压不变,即电压表的示数不变,故A不符合要求; 由B选项图可知,滑动变阻器与灯泡串联,电压表测滑动变阻器两端的电压,当袋中药液量减少时,滑片向上移动,滑动变阻器连入电路的电阻变大,根据串联电路的分压特点可知,滑动变阻器两端的电压变大,即电压表的示数变大,故B不符合要求; 由C选项图可知,滑动变阻器与灯泡串联,电压表测滑动变阻器两端的电压,当袋中药液量减少时,滑片向上移动,滑动变阻器连入电路的电阻变小,根据串联电路的分压特点可知,滑动变阻器两端的电压变小,即电压表的示数变小,故C符合要求;由D选项图可知,滑动变阻器与灯泡并联,电压表测量电源电压, 由于电源电压不变,所以,当袋中药液量减少时,电压表的示数不变,故D不符合要求。
11.同种电荷相互排斥 B到A
[解析]将带负电的A和不带电的B用金属棒连接起来的瞬间,带负电的电子从A向B运动,则金属棒中电流的方向是从B到A。
12.并联 1.5
[解析]断开开关S2,闭合开关S1、S3,此时两电阻的两端都接在了电源的两端,两电阻的连接方式为并联;若断开开关S1、S3,闭合开关S2,此时R1和R2串联,电压表测R1两端的电压;由于两电阻相等,根据串联电路的特点可知R1和R2分得的电压是相等的,都为电源电压的一半,则电压表示数为1.5 V。
13.(1)错误
(2) L2支路 不可行,电流表的正负接线柱接反了
(3) 并联电路中干路电流等于各支路电流之和
(4) 6
[解析](1)闭合开关,发现L1亮,而L2不亮。两灯是并联,若L2短路会造成电源短路,L1也不会亮,则故障原因应是L2断路。(4)根据表中信息,若灯泡L1的电阻大小为10 Ω,电流是0.3 A,则电源电压U=U1=I1R1=0.3 A×10 Ω=3 V,则电路的总电阻R=UI总=3V0.5A=6 Ω。
14.(1)6 不同
(2) 电压表断路(或灯L1短路等)
(3)不能
电压表的正负接线柱接反了
(4)根据一次实验得出的结论具有偶然性
应更换规格不同的灯泡进行多次实验
[解析](3)测L1两端的电压时,A连接点与电压表的正接线柱相连。小芳将与A点相连的导线改接到C点,则会造成电流从电压表的负接线柱流入,即电压表的正负接线柱接反,不能测出L2两端电压。(4)本实验只做了一次实验,而没有进行多次测量,只凭一组实验数据得出结论带有偶然性,不能得出普遍规律,故应更换规格不同的灯泡进行多次实验。
15.(1)B、D、E
(2)灯泡的亮度
当电路中电阻变化不大时,只凭灯泡的亮暗不易区分
16.A
17.A [解析]由题知,售水机既可以通过刷卡闭合“感应开关”,接通供水电机取水,也可以通过投币闭合“投币开关”,接通供水电机取水,说明刷卡和投币互不影响,可独立控制电机,故感应开关和投币开关应是并联的;光线较暗时“光控开关”自动闭合,接通灯泡提供照明,这说明灯泡能独立工作,故灯泡与电动机是并联的,故选A。
18.B
19.D [解析]从实物图可知:两个灯泡串联,一个电压表测量电源电压,另一个电压表测量灯泡L2两端的电压,且两电压表量程相同,闭合开关后,两个电压表的示数相同,说明L2可能断路了,两个电压表实际上都测量的是电源电压。小红用一根检测导线分别并联在灯L1或L2的两端,发现两电压表指针所指位置没有任何变化。说明检测导线一定断路,故选D。
