达标检测卷(六) 简单电路与欧姆定律
时间：40分钟 分值：100分
一、填空题 (每空3分，共51分)
1. [2019·绥化]现在许多宾馆都利用房卡取电，如图D6-1所示，把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路中的 ，房间里各用电器之间是 联的。
图D6-1
2. 林红同学用如图D6-2所示的电路做“探究影响电阻大小因素”的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。电路中电阻R的作用是 ；实验中如果想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝 。
图D6-2
3. 如图D6-3甲所示的电路中，当开关S闭合后，电压表V1和电压表V 2的指针偏转角度均如图乙所示，则电压表V1用的量程是 ，小灯泡L1两端的电压U1= V。
图D6-3
4. 图D6-4甲是林红探究“通过导体的电流与电阻关系”的实验电路(电源电压保持不变)，图乙是她依据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为 V；当R的电阻由10 Ω更换为15 Ω时，闭合开关后，为使R两端的电压 (选填“改变”或“不变”)，滑动变阻器的滑片应向
(选填“a”或“b”)端滑动。
图D6-4

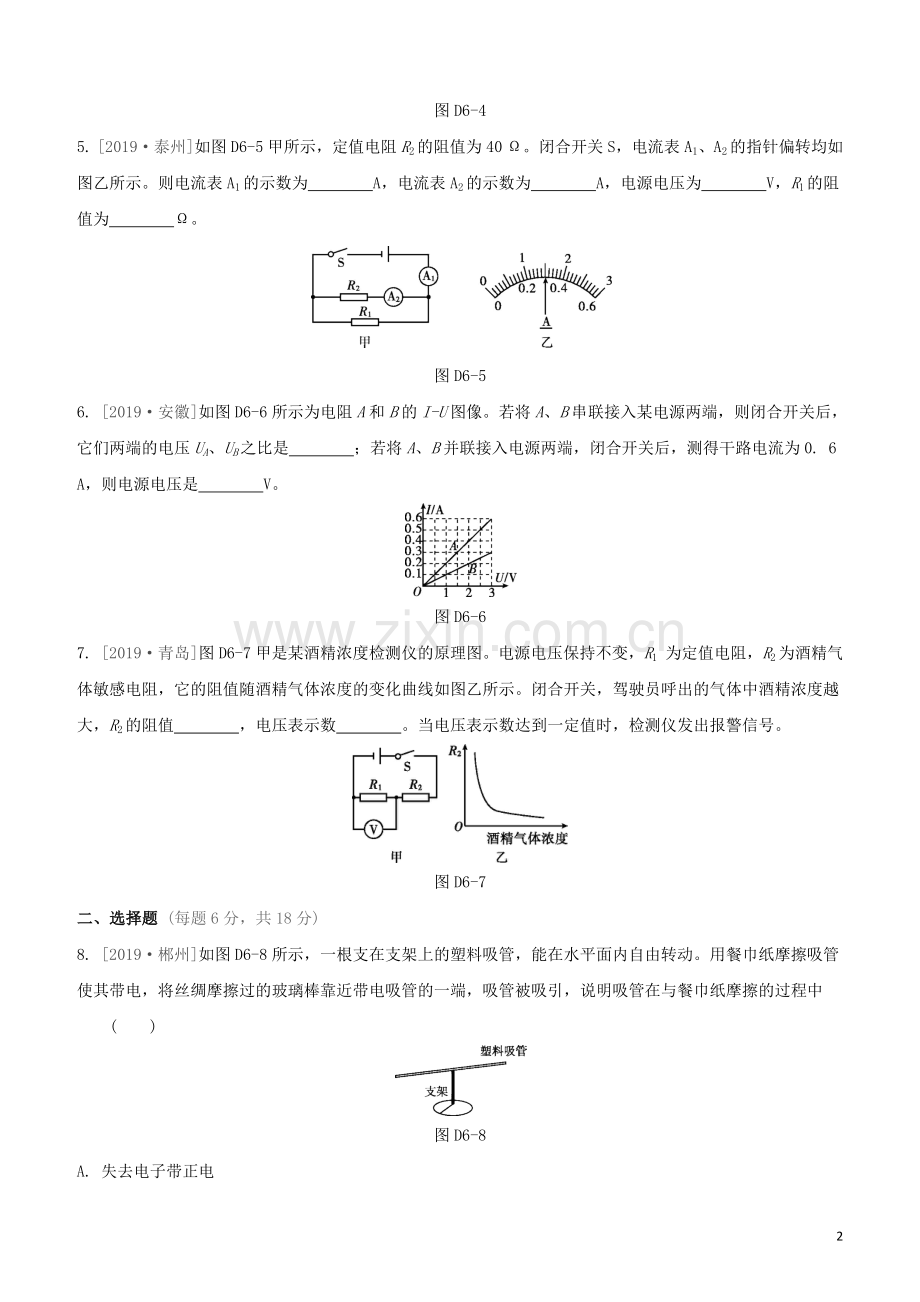

5. [2019·泰州]如图D6-5甲所示，定值电阻R2的阻值为40 Ω。闭合开关S，电流表A1、A2的指针偏转均如图乙所示。则电流表A1的示数为 A，电流表A2的示数为 A，电源电压为 V，R1的阻值为 Ω。
图D6-5
6. [2019·安徽]如图D6-6所示为电阻A和B的I-U图像。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 ；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0. 6 A，则电源电压是 V。
图D6-6
7. [2019·青岛]图D6-7甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1 为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值 ，电压表示数 。当电压表示数达到一定值时，检测仪发出报警信号。
图D6-7
二、选择题 (每题6分，共18分)
8. [2019·郴州]如图D6-8所示，一根支在支架上的塑料吸管，能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中 ( )
图D6-8
A. 失去电子带正电
B. 失去电子带负电
C. 得到电子带正电
D. 得到电子带负电
9. [2019·巴中]小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则图D6-9中符合要求的电路是 ( )
图D6-9
10. [2019·呼和浩特]用电器甲和乙，其电流与其两端电压关系如图D6-10所示，其中直线表示用电器甲的电流与其两端电压关系。下列说法正确的是 ( )
图D6-10
A. 用电器甲的电阻不变，大小为0. 1 Ω
B. 用电器乙的电阻随着电流增大而变大，最大值为10 Ω
C. 如果把这两个用电器串联接在6 V的电源上，电路中的电流是0. 43 A
D. 如果把这两个用电器并联接在4 V的电源上，干路中的电流是0. 65 A
三、计算题 (共16分)
11. (16分)小林用一个电流表和一个阻值为10 Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图D6-11所示的电路，在只闭合S的情况下，电流表的示数为0. 6 A；在同时闭合S、S1时，电流表的示数为0. 9 A，电源电压不变。求：
图D6-11
(1)电源电压。
(2)电阻Rx的阻值。
四、实验与探究题 (共15分)
12. (15分)[2019·辽阳改编]聪聪在实验室中找到学生电源、四个定值电阻(5 Ω、10 Ω、20 Ω、25 Ω)、“25 Ω 1 A”的滑动变阻器R1、最大阻值未知的滑动变阻器R2、电流表、电压表、开关及导线若干。完成了下列电学实验。
(一)探究“电流与电阻的关系”
(1)如图D6-12甲是聪聪连接的电路，还有一根导线没有接上，请你用笔画线代替导线将电路连接完整，并保证连接这根导线后滑动变阻器的滑片位于阻值最大处。
图D6-12
(2)正确连接后，闭合开关，聪聪发现电流表无示数，电压表示数较大，可能是定值电阻发生了 (选填“短路”或“断路”)。
(3)实验中保持电压表的示数为2 V不变，为保证四个定值电阻单独接入电路都能完成实验，电源的电压值不应超过 V。
(4)正确完成四次实验后，可以得出结论：电压一定时，电流与电阻成 。
(5)聪聪又在实验室中找到一个标有“0. 3 A”字样的灯泡，他想用这个灯泡探究“电流与电压的关系”，老师告诉他不可以，原因是
。
(二)测量滑动变阻器R2的最大阻值
(1)聪聪连接了如图D6-13甲所示的电路，将滑动变阻器R2的滑片调至最右端。闭合开关，适当调节R1的阻值，电流表和电压表的示数如图乙、丙所示，电流表的示数为 A，R2的最大阻值为 Ω。
图D6-13
(2)实验中至少需要测量三组数据，目的是 (选填“寻找普遍规律”或“减小误差”)。
【参考答案】
1. 开关(总开关) 并
2. 保护电路 甲、乙
3. 0~15 V 4. 4
4. 3 不变 b
[解析]由题图知当电路电流I=0. 3 A时，对应的电阻值R=10 Ω，电阻两端的电压UR=IR=0. 3 A×10 Ω=3 V。当R的电阻由10 Ω更换为15 Ω时，电路中的总电阻变大，电路中的电流变小，由U=IR可知，滑动变阻器两端的电压变小，因串联电路中总电压等于各分电压之和，所以，电阻R两端的电压变大，要探究通过导体的电流与电阻的关系，应控制电阻R两端的电压不变，即应该增大滑动变阻器接入电路中的电阻，为使电阻和滑动变阻器两端的电压大小不变，故滑片应向b端移动。
5. 1. 5 0. 3 12 10
[解析]由图甲可知，R2与R1并联，电流表A2测量R2所在支路的电流，电流表A1测量干路电流，则电流表A1的示数一定较大，而二者指针偏转角度相同，则电流表A1的量程为0~3 A，分度值为0. 1 A，示数为1. 5 A；电流表A2的量程为0~0. 6 A，分度值为0. 02 A，示数为0. 3 A。根据欧姆定律可知R2两端电压U2=I2R2=0. 3 A×40 Ω=12 V，所以电源电压U=U2=12 V。根据并联电路电流规律可知，通过R1的电流I1=I-I2=1. 5 A-0. 3 A=1. 2 A，根据欧姆定律可得R1=UI1=12V1. 2A=10 Ω。
6. 1∶2 2
[解析]串联电路中电流处处相等，将A和B串联后接入某电源两端，若通过的电流I=0. 2 A时(也可取其他电流值)，由图像可知，它们两端的电压UA=1 V，UB=2 V，则UA∶UB=1 V∶2 V=1∶2。由图像可知，当U=3 V时，IA=0. 6 A，IB=0. 3 A，则RA=UIA=3V0. 6 A=5 Ω，RB=UIB=3V0. 3 A=10 Ω；若将A、B并联接入电源两端，则A和B并联的总电阻为R并=RARBRA+RB=5Ω×10 Ω5 Ω+10 Ω=103 Ω，此时干路电流为0. 6 A，则由I=UR可得，电源电压U=IR并=0. 6 A×103 Ω=2 V。
7. 越小 越大
8. D 9. C
10. D [解析]由图可知，用电器甲的电阻等于其两端的电压与通过它的电流的比值，大小为R=UI=1V0. 1A=10 Ω，故A错误。由图可知乙的阻值随电流的增大而变小，故B错误。若将它们串联在电路上，通过它们的电流为0. 43 A时，由图可知此时它们两端的电压之和不等于6 V，故C错误。若把它们并联在4 V的电源上，由图可知，通过甲、乙的电流分别为0. 4 A和0. 25 A，干路电流为0. 4 A+0. 25 A=0. 65 A，故D正确。
11. 解：(1)只闭合S时，电路为R0的简单电路，电流表测通过R0的电流，由I=UR可得，电源电压U=I0R0=0. 6 A×10 Ω=6 V。
(2)同时闭合S、S1时，R0与Rx并联，电流表测干路电流，
因并联电路中干路电流等于各支路电流之和，
所以，通过Rx的电流Ix=I-I0=0. 9 A-0. 6 A=0. 3 A，
因并联电路中各支路两端的电压相等，
所以，Rx的阻值Rx=UIx=6V0. 3A=20 Ω。
12. (一)(1)如图所示
(2)断路 (3)4 (4)反比
(5)灯泡的电阻随温度的变化而变化
(二)(1)0. 2 10
(2)减小误差
[解析](一)(3)实验中保持电压表的示数为2 V不变，当接入阻值最大的定值电阻25 Ω时，根据串联电路的规律和分压原理有：U-2V2V=25Ω25Ω，则U=4 V，故为保证四个定值电阻单独接入电路都能成实验，电源的电压值U不应超过4 V。
