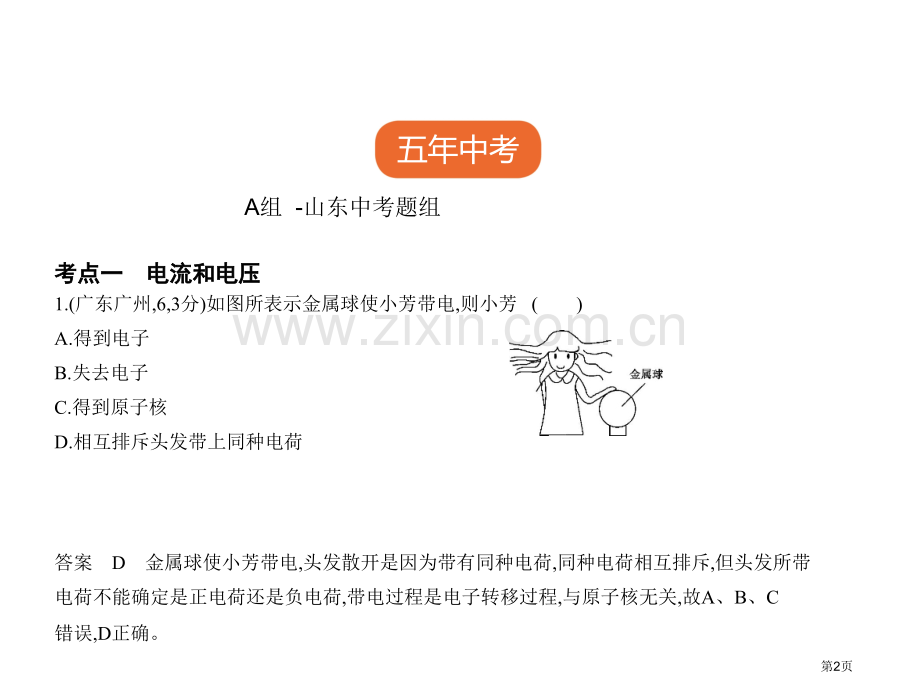

专题十一 电路中考物理中考物理(广东专用)第1页考点一电流和电压考点一电流和电压A组-山东中考题组五年中考1.(广东广州,6,3分)如图所表示金属球使小芳带电,则小芳()A.得到电子B.失去电子C.得到原子核D.相互排斥头发带上同种电荷答案D金属球使小芳带电,头发散开是因为带有同种电荷,同种电荷相互排斥,但头发所带电荷不能确定是正电荷还是负电荷,带电过程是电子转移过程,与原子核无关,故A、B、C错误,D正确。第2页2.(广东深圳,24,1.5分)以下关于电学知识说法正确是()A.验电器工作原理是异种电荷相互排斥B.金属靠自由电子导电C.导体电阻大小只跟导体长度和横截面积相关D.电学中要求正电荷运动方向为电流方向答案B验电器工作原理是同种电荷相互排斥,A错误;金属导电是因为金属中有大量自由移动电子,B正确;导体电阻大小还与导体材料相关,C错误;电学中要求正电荷定向移动方向为电流方向,D错误。第3页3.(广东广州,3,3分)如图,用带电棒接触原来不带电验电器金属球,发觉验电器金属箔张开,以下判断正确是()A.带电棒一定带正电B.带电棒一定带负电C.两片金属箔一定带异种电荷D.两片金属箔一定带同种电荷答案D验电器原来不带电,带电棒接触验电器金属球时,金属箔会带上与带电棒同种电荷,因为同种电荷相互排斥,金属箔张开,A、B、C均不正确,故选D。第4页4.(广东深圳,26,1.5分)高铁内洗手间假如两个相邻洗手间都有些人而且锁住时,红灯亮表示“有些人”。假如两洗手间都没有些人或者只有一个有些人时,灯不亮表示能够使用。以下电路图能实现上述功效是()第5页答案A题意中是两个开关都闭合后,红灯才亮。只有A符合题意。思绪分析题目中厕所门相当于开关,两个开关都闭合后灯才亮,能够判断两个开关是串联关系;B、D中两开关闭合后都会出现短路,能够排除;C中两个开关并联,则任意闭合其中一个开关灯都能够发光,不符合题意。审题技巧经过题目中两个开关实现功效,判断出两个开关是串联还是并联。第6页5.(广东揭阳,一、10,3分)如图所表示电路中,甲、乙两处罚别接入电流表或电压表。当S闭合后,为使两灯均能发光,则()A.甲接电流表,乙接电压表B.甲、乙均接电流表C.甲、乙均接电压表D.甲接电压表,乙接电流表答案A两灯均发光则为并联,故甲接电流表,乙接电压表。第7页6.(广东茂名,1,2分)在常温下将下面几个物质接到图中A、B两点间,能使灯泡发光是()A.铅笔芯B.塑料直尺C.玻璃棒D.干木筷子答案A在常温下,塑料直尺、玻璃棒、干木筷子是绝缘体,不能使灯泡发光;铅笔芯是导体,能使灯泡亮起来。选A。第8页7.(广东广州,3,3分)把餐巾纸摩擦过塑料吸管放在支架上,吸管能在水平面自由转动。如图所表示,手持带负电橡胶棒,靠近吸管A端,A端会远离橡胶棒。试验中()A.吸管不带电B.吸管带正电C.摩擦时,吸管得到电子D.与吸管摩擦餐巾纸一直不带电第9页答案C吸管与橡胶棒相互排斥说明二者带同种电荷,橡胶棒带负电,所以吸管也带负电,A、B两项错。摩擦起电本质是电子转移,吸管带负电说明其在摩擦时得到电子,C项正确。摩擦时,电子从餐巾纸转移到吸管上,所以餐巾纸会带上等量正电荷,D项错。思绪分析同种电荷相互排斥,吸管和橡胶棒都带负电,摩擦过程一个物体得到电子带负电,另一个物体失去电子带等量正电。易错警示误认为得到电子,物体带正电。第10页8.广东,16(3),2分如图所表示,电流表示数是A,电压表示数是V。答案0.2412.5(每空1分,共2分)解析电流表选量程是00.6A,分度值是0.02A,示数为0.24A;电压表选量程是015V,分度值是0.5V,示数为12.5V。解题关键首先确定电表使用量程,然后认清各量程分度值。知识拓展使用大量程和小量程读数应该相等,但用小量程读数愈加准确,比如接电压表大量程时读数为2.0V,接小量程时读数为2.2V,那么2.2V更准确。第11页9.(广东汕尾,16,2分)按照如图所表示实物电路,画出对应电路图。答案如图所表示解析电流从正极出发经开关、灯泡L2、灯泡L1,回到电源负极,电压表并联在L1两端,如答案图所表示。第12页10.(广东汕尾,21,6分)某物理兴趣小组学习了导体电阻知识后,对食盐水溶液导电性能与什么原因相关提出了以下猜测:食盐水溶液导电性能与溶液浓度相关食盐水溶液导电性能与溶液质量相关食盐水溶液导电性能与溶液中两点间距离相关图1图2第13页为了验证猜测,他们设计了如图1所表示装置,将电路中a、b两金属片分别插入如图2甲、乙、丙、丁溶液中所表示位置(金属片a、b每次插入溶液中深度都相同)进行探究:(1)在连接电路时,开关必须,本试验电路中接入电阻R0目标是;(2)食盐水溶液导电性能能够由来判断;(3)将金属片a、b分别插入如图甲、乙所表示位置可探究猜测(选填序号),为了探究猜想应将金属片a、b分别插入两图所表示位置;(4)将金属片a、b分别插入如图乙、丁所表示位置,若I乙I丁,由此可得到结论是:。第14页答案(1)断开保护电路(2)电流表示数大小(3)甲丙(4)食盐水溶液导电性与溶液中两点间距离相关解析(1)电路连接时,开关要断开,串联电阻R0可减小电流,保护电路。(2)导电性能由电流表示数大小来判断,用是转换法。(3)依据控制变量法要求,甲、乙浓度不一样,能够验证猜测,而验证猜测要选择甲、丙,因为它们溶液质量不一样,其余条件相同。(4)乙、丁图两电极间距离不一样,其余条件相同,能够验证猜测,若I乙I丁,可得食盐水溶液导电性与溶液中两点间距离相关。第15页考点二串、并联电路考点二串、并联电路1.(广东,5,3分)如图所表示电路中,电源电压为4.5V,L1、L2是小灯泡,当开关S闭合时,电压表示数为1.5V,忽略温度对灯丝电阻影响,则()A.L2两端电压为1.5VB.L1两端电压为1.5VC.L1与L2灯丝电阻之比为21D.经过L1与L2电流之比为12答案B灯L1、L2串联,电压表测量L1两端电压,所以L1两端电压为1.5V,可计算出L2两端电压为3V,A错误,B正确;串联电路电阻之比与电压之比相等,即R1R2=12,C错误;串联电路中电流处处相等,D错误。易错警示处理电路问题,首先要分析电路,判断电路连接情况,利用串并联电路相关规律解题,本题轻易误判为并联电路而得犯错误结果。知识归纳串联电路电流处处相等,总电压等于各元件两端电压之和,U1U2=R1R2(纯电阻);并联电路各支路两端电压相等,总电流等于各支路电流之和,I1I2=R2R1(纯电阻)。第16页2.(广东广州,10,3分)关于图甲、乙中各物理量关系有以下描述(1)I1=I2=I3=I4(2)U1=U2=U3=U4(3)U3=U1U2U4(4)I1=I2I2I4正确是()甲乙A.(2)、(4)B.(1)、(2)C.(3)、(4)D.(1)、(3)第17页答案AR1与R2串联,串联电路中电流处处相等,I1=I2,4V=U1+U2,依据U=IR,R1=R2,得U1=U2=2V,I1=I2=2A。R3与R4并联,并联电路中各支路电压相等,U3=U4=2V,经过电阻电流I3=1A,I4=1A,I3=I4=1A。第18页3.(广东河源,6,2分)当代社会提倡文明出行,某班同学对十字路口人行道红、绿交通信号灯进行了观察,画出了如图所表示控制人行道红、绿灯简化电路图,你认为可能是()第19页答案B由题意可知红、绿灯能够分别工作且互不影响,应为并联,分别在两条支路上,两个开关应为支路开关分别控制两盏灯,B正确。解题关键生活处处有物理,结合生活经验,红绿交通信号灯不能同时工作,且互不影响为并联。易错警示B、D电路图相近,但D图当只闭合开关S2时,两灯泡都发光,只闭合S1时绿灯亮,故D不正确。第20页4.(广东茂名,13,2分)如图所表示电路,当开关S闭合后,灯L1、L2均发光,电流表、电压表都有示数。过一会儿,两灯突然熄灭,电流表示数为零、电压表示数变大,可能发生故障是()A.L1断路B.电流表断路C.L2断路D.L2短路答案C灯L1、L2串联,两灯熄灭、电流表示数为零,可判断是电路出现断路,电压表示数变大,说明电压表两端能够直接或间接接通电源两极,故可能是灯L2发生断路,C正确。若L1断路或电流表断路,则电压表无示数,A、B均错误;若L2短路,则L1能发光,电压表示数为零,D错误。评析对串联电路故障分析,普通要利用电流表和电压表是否有示数进行判断;若无电流、有电压,则可能是电压表测量部分发生断路;若有电流、无电压,则可能是电压表测量部分发生短路;有时要依据用电器工作情况进行分析。第21页5.(广东广州,5,3分)如图所表示,电源两端电压恒定,闭合开关,灯泡L1比灯泡L2亮,则()A.L1电阻比L2大B.L1两端电压比L2大C.若L1灯丝烧断,L2两端电压不变D.若L2灯丝烧断,经过L1电流变大答案C由图可知,灯泡L1和灯泡L2并联,并联电路中各支路两端电压相同,故B错误;灯泡L1比灯泡L2亮,说明灯泡L1比灯泡L2实际功率大,依据P=UI,可知经过灯泡L1电流比经过灯泡L2电流大,再依据欧姆定律可知,灯泡L1电阻比灯泡L2电阻小,A错误;若L1灯丝烧断,电源电压不变,L2两端电压也不变,C正确;若L2灯丝烧断,电源电压不变,L1两端电压也不变,L1电阻也不变,依据欧姆定律,可知经过灯泡L1电流不变,D错误。第22页6.(广东深圳,26,1.5分)如图,保持电源电压不变,开关S由断开到闭合。以下说法正确是()A.电流表示数不变,电压表示数变大B.电流表示数变大,电压表示数不变C.电流表示数变大,电压表示数变大D.电流表示数不变,电压表示数不变答案D由题图可知,电压表测电源电压,电流表测经过R1电流,当开关S由断开到闭合,电阻R1与R2并联,电压表示数不变;R1支路与R2支路互不影响,所以经过R1电流不变,即电流表示数不变,A、B、C错误,D正确。第23页7.(广东揭阳,一、9,3分)下列图中电路图和实物图相对应是()答案D实物图中L1与L2并联,S1在干路上,S2控制L2,与D电路图相对应。第24页8.(广东,13,3分)如图所表示,要使R1与R2组成并联电路,应闭合开关,若此时电流表和示数之比为25,则R1与R2电阻之比为,R1与R2消耗电功率之比为。答案S1、S33223解析闭合开关S1、S3,R1和R2并联接入电路,A1测量R1支路电流,A2测量干路总电流。I1I=25,依据并联电路电流规律知流过R1、R2支路电流之比I1I2=23,并联电路各支路两端电压相同,由欧姆定律知R1R2=32。由P=UI知R1与R2消耗电功率之比P1P2=23。第25页9.(广东广州,17,)拆开图中玩具,发觉电源、开关、发光二极管(简称“LED”)、电动机(符号“”)各一个及连接导线。闭合开关,电动机顺时针转动,LED亮。将电动机一端连线断开,闭合开关,LED亮。(1)在方框内画出玩具电路图。(2)把电动机断开连线接回原处,将电源正、负极反接,闭合开关,电动机转动(选填“不”、“顺时针”、“逆时针”),LED(选填“亮”、“不亮”)。第26页答案(1)如图(2)逆时针不亮解析(1)依据题意,电动机通断不影响LED,可判断电动机和LED并联;开关同时控制电动机和LED,故开关为干路开关;LED含有单向导电性,只有当LED正极与电源正极、LED负极与电源负极相连时LED才可发光,故要注意电源正负极方向。(2)将电源正、负极反接,经过电动机电流方向相反,电动机转动方向改变;发光二极管含有单向导电性,故此时LED不亮。评析(1)依据题意及串并联电路基本特点判断电动机和LED之间连接方式、开关所处位置,同时要注意LED含有单向导电性。(2)电动机工作原理是通电线圈在磁场中受力转动,其转动方向与磁场方向、电流方向相关。第27页10.(广东,20,7分)如图1所表示,已知定值电阻R1阻值为30,闭合开关时整个电路正常工作,两电流表指针都指在同一位置,示数如图2所表示。(设电源电压保持不变)求:(1)电源电压U是多少?(2)经过定值电阻R2电流是多少?(3)现用一个未知阻值定值电阻Rx替换电阻R1或R2,替换后只有一个电流表示数发生了变化,请判断Rx替换是电阻R1还是R2。(4)此时替换后电流表示数降低了0.3A,求未知电阻Rx阻值。图1图2第28页答案(1)9V(2)1.2A(3)R2(4)10解析(1)因为是并联电路,电路总电流大于支路电流,所以I=1.5A(1分)I1=0.3A(1分)又因为并联电路中各支路两端电压相等,所以电源电压U=U1=I1R1=0.3A30=9V(1分)(2)因为是并联电路,所以经过R2电流I2=I-I1=1.5A-0.3A=1.2A(1分)(3)由题可知,若用Rx替换电阻R1,则电流表A1和A示数均会发生改变,则不符合题意,所以只能是用Rx替换电阻R2。(1分)备注:未说明替换原因不扣分。(4)替换后电流表A示数降低了0.3A,则此时经过Rx电流为:Ix=I2-I=1.2A-0.3A=0.9A(1分)Rx=10(1分)第29页考点一电流和电压考点一电流和电压B组-全国中考题组1.(云南昆明,3,3分)以下说法中,正确是()A.物体所带电不是正电就是负电B.带电物体只会吸引带异种电荷物体C.摩擦起电就是创造了电荷D.电流方向与电子定向移动方向相同答案A电荷只有两种,即正电荷和负电荷,得到电子带负电,失去电子带正电,A项正确;带电体能够吸引不带电轻小物体,B错误;摩擦起电实质是电子转移,不是创造了电荷,C项错误;要求电流方向是正电荷定向移动方向,与电子定向移动方向相反,D项错误。第30页2.(湖北武汉,17,3分)以下电路图中,与实物电路对应是()答案B由实物图按照电流流向可知,灯泡与电动机并联,其中一个开关与灯泡串联控制灯泡,另一个开关在干路上,控制整个电路,只有B对应。故选B。第31页3.(云南昆明,8,3分)如图所表示电路,开关闭合后,两灯都不亮。用一根导线连接a、b两点后,两灯仍不亮;再用这根导线连接b、c两点后,两灯还是不亮;依然用这根导线连接b、d两点后,灯L1亮而灯L2不亮。假设故障是以下中一个,那么故障可能是()A.灯L1断路B.灯L1短路C.灯L2断路D.开关接线柱处断开答案D两灯串联,闭合开关后,两灯都不亮,故障应为某处断路,用导线分别连接a、b两点和b、c两点,灯依然不亮,表明断路位置不在L1或L2处,导线接在b、d两点,L1发光,说明断路故障在开关S处,故选择D。第32页4.(甘肃兰州,12,3分)关于电压、电流和电阻,以下说法正确是()A.导体电阻由它两端电压和经过电流决定B.电荷移动就能形成电流C.电路中有电流时它两端一定有电压D.电压作用是在电路中产生自由电荷答案C导体电阻与它两端电压和经过电流无关,A错误;电荷定向移动形成电流,B错误;电压是形成电流原因,电路中有电流时,它两端一定有电压,C正确;电压作用是使电路中自由电荷定向移动形成电流,而不是产生自由电荷,D错误。故选C。解题关键电阻是导体本身一个性质,它大小由导体材料、长度和横截面积决定,还与温度相关;电压使自由电荷定向移动形成电流。易错警示能够经过电压和电流求得电阻,但电阻与电压和电流无关。第33页5.(江苏泰州,32,2分)青少年科技创新材料中有一个变光二极管,电流从其P端流入时发红光,从其Q端流入时发绿光,奥秘在于其内部封装有一红一绿两个发光二极管,发光二极管含有单向导电性,其符号为,当电流从“+”极流入时二极管能通电且发光,当电流从“-”极流入时二极管不能通电且不能发光,则该变光二极管内部结构可能是下列图中()第34页答案C因为二极管含有单向导电性,当电流从二极管正极流入时,二极管才将电路接通而发光;依据题意可知,电流从其P端流入时发红光,从其Q端流入时发绿光,所以两二极管并联,且红发光二极管正极在P端,负极在Q端,绿发光二极管正极在Q端,负极在P端,所以C图正确。第35页6.(安徽,9,2分)如图所表示,电源电压保持不变,a是从电压表负接线柱引出导线接头。a与b处相接时,电压表示数为6.0V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5V,这时灯泡L2两端电压为V。解析由题图可知两灯串联,当导线接头a接b处时,测量出电源电压为6V,当导线接头a接c处时,测量得到灯L1两端电压为4.5V,则灯L2两端电压为U2=U-U1=6V-4.5V=1.5V。答案1.5第36页7.(安徽,19,4分)在某次电学试验中,已知所使用双量程电流表能够满足试验测量要求。在不能事先预计电流情况下,为了防止损坏电流表,且又能较准确地测出电路中电流,经常经过“试触”来确定电流表量程。(1)假如先选取电流表小量程:闭合开关然后快速断开,同时观察开关闭合瞬间电流表指针偏转情况,若指针,则换用电流表大量程;(2)假如先选取电流表大量程:闭合开关然后快速断开,同时观察开关闭合瞬间电流表指针偏转情况,若指针,则换用电流表小量程。第37页答案(1)偏转超出最大测量值(2)偏转幅度过小(其它合理答案均给分)解析测量电流时,在不能预先预计被测电流大小情况下,要先用试触法来确定电流表量程。(1)假如先选取电流表小量程:闭合开关然后快速断开,同时观察开关闭合瞬间电流表指针偏转情况,若电流表指针偏转超出最大测量值,说明被测电流超出了小量程,应换用大量程;(2)假如先选取电流表大量程:闭合开关然后快速断开,同时观察开关闭合瞬间电流表指针偏转情况,若电流表指针偏转幅度较小,说明量程选择过大,应换用小量程。第38页1.(福建A,15,2分)如图电路中,闭合开关S1、S2,电流表和电压表都有示数。若断开S2,则()A.电流表示数变小,电压表示数变小B.电流表示数变小,电压表示数变大C.电流表示数变大,电压表示数变小D.电流表示数变大,电压表示数变大考点二串、并联电路考点二串、并联电路答案A由题图可知,S1、S2闭合时,L2被短路,电压表测电源电压,电流表测经过L1电流,此时电路电阻较小,电流较大,当S2断开时,灯L1与L2串联,电路电阻变大,电流表示数变小,此时,电压表测L1两端电压,小于电源电压,电压表示数变小,故A正确,B、C、D错误。故选A。第39页2.(四川成都,A8,2分)小聪观察家里冰箱,发觉冰箱灯在开冰箱门时亮,关冰箱门时灭;冰箱压缩机则在需要制冷时才工作。关于冰箱里灯和压缩机连接方式,以下判断正确是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联答案B由灯泡和压缩机能够单独工作,也能够同时工作,可知它们一定为并联。第40页3.(福建,15,2分)为了提升行车安全性,有汽车装有日间行车灯,如图所表示。当汽车启动时,S1闭合,日间行车灯L1马上亮起,再闭合S2,车前大灯L2也亮起。选项图所表示电路图中符合这一情况是()答案DA图中,只有S1、S2都闭合时,两个灯才亮;B图中,闭合S1,L1和L2均发光,闭合S2时,L1不发光;C图中,闭合S1时,L2发光,再闭合S2,L1也亮起;D图中,闭合S1时,L1发光,再闭合S2,L2也亮起;综合分析可知,只有D图符合题意。第41页4.(湖北黄石,20,2分)如图所表示,将一节干电池和三只均标有“1.5V0.5W”小灯泡接入电路,当开关S1闭合、S2断开时,三只灯泡均能发光。若将开关S1、S2均闭合,则()A.只有灯泡L1熄灭B.三只灯泡均熄灭C.灯泡L2、L3熄灭,L1更明亮D.灯泡L3熄灭,L1、L2均更明亮答案C一节干电池电压为1.5V,三个灯泡规格均为“1.5V0.5W”,则每个灯泡额定电压等于电源电压;由图知,当开关S1闭合,S2断开时,L2、L3并联后再与L1串联,此时三只灯泡均能发光,由串联电路电压特点可知,每个小灯泡电压均小于1.5V;若将开关S1、S2均闭合,则灯泡L2、L3被短路,此时电路中只有灯泡L1,L1两端电压增大为1.5V,L1实际功率增大,所以L1更明亮,C正确。第42页5.(安徽,12,3分,)举重比赛有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判。若裁判认定杠铃已被举起,就按一下自己面前按钮。要求主裁判和最少一个副裁判都按下自己面前按钮时,指示杠铃被举起灯泡L才亮。以下符合这一要求电路是()第43页答案B利用电路中串联或并联开关控制用电器普通规律是:串联开关只有同时闭适用电器才能工作,并联开关只要任意一个闭适用电器就能够工作。依据题目描述,符合要求应该是B图。A图要求三个按钮都按下灯才亮。C图要求丙副裁判必须按下自己面前按钮,灯才有可能会亮。D图表示按下任意一个按钮灯都会亮。所以A、C、D三图都不符合题中要求。第44页6.(吉林,13,2分)如图所表示,闭合开关后小灯泡L1、L2均正常发光,它们连接方式是联;过一会儿发觉有一个小灯泡熄灭,而电流表示数不变,则电路中出现故障是。答案并L2断路(或L2支路中某处断路)解析因电流从正极流回负极有两条路径,所以L1和L2是并联;过一会儿,一个小灯泡熄灭,而电流表示数不变,因电流表测L1中电流,所以应是L2断路或L2支路中某处断路。第45页7.(四川成都,A26,6分)在“连接串联电路”试验中,试验电路如图所表示。(1)在连接电路时,开关应该处于状态。(2)连接好电路后闭合开关S,小慧发觉两只灯泡都不亮,她用手按一下灯泡L1,依然都不亮,按一下灯泡L2,两灯都亮,松开手两灯又不亮,则故障可能是。(选填“L1灯丝断了”、“L2灯丝断了”“L1短路”或“L2与灯座接触不良”)(3)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S换接到L1和L2之间、L1和电池负极之间,观察到一样现象。这么操作目标是探究。第46页答案(1)断开(2)L2与灯座接触不良(3)开关控制作用与位置关系解析(1)在连接电路时,开关应该处于断开状态。(2)因为L1、L2两只灯泡都不亮,所以电路可能发生断路。又因为按一下灯泡L2,两灯都亮,所以L1、L2灯丝没断。故障为L2与灯座接触不良。(3)试验中只改变了开关位置,所以探究是开关控制作用与位置关系。规律总结两只灯泡串联,假如两只灯泡都不亮,电路故障最大可能就是其中一个灯泡断路;假如一个亮一个不亮,电路故障最大可能就是不亮灯泡短路。第47页8.(湖北鄂州,32,8分)某试验小组想探究并联电路中电流规律,晓丹同学猜测:并联电路中各支路电流相等。她设计了如图所表示电路,准备测量a、b、c三处电流,并从试验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行试验。(1)画好电路图后,晓丹同学开始连接电路,在连接电途经程中,开关应该是。检验电路连接无误后,她开始试验,并读出电流表示数统计在表格中。Ib/AIc/AIa/A0.180.180.36第48页晓丹同学分析数据后得出结论:并联电路中各支路电流相等。(2)晓丹得犯错误试验结论,主要原因是。(3)请你对接下来试验提出改进办法(一条即可)。(4)晓丹同学在试验过程中还发觉:闭合开关时电流表指针快速偏转较大角度,紧接着指针再偏回一定角度后,示数才稳定下来;同组小刚同学同时发觉,闭合开关瞬间灯泡亮度较大,紧接着变暗一点后,亮度才稳定下来。造成这种现象原因是。第49页答案(1)断开(2)选取了规格相同(或电阻相同)灯泡进行试验(3)、(4)看法析解析(1)连接电路过程中,开关应该断开;(2)晓丹同学经过试验得到数据含有特殊性,两支路电流相等,因为并联电压相等,所以可知他所选取小灯泡规格是相同,所以得出试验结论不含有普遍性和科学性;(3)为了使试验结论更具科学性、普遍性,可换用不一样规格灯泡进行试验、在电路中增加滑动变阻器、改变电源电压、改变电路中电流、屡次测量取得多组数据等来改进试验;(4)灯线电阻伴随温度升高而增大,刚闭合开关时,灯丝温度较低,电阻较小,电流较大,电流表指针偏角较大;当灯泡发光后灯线温度升高,电阻增大,电路电流减小,电流表示数减小,最终到达稳定。第50页考点一电流和电压考点一电流和电压C组 教师专用题组1.(安徽,17,3分)如图所表示,当带电体接触验电器金属球时,以下说法正确是()A.若带电体带正电荷,则这些正电荷就经过金属杆全部移动到金属箔上B.若带电体带负电荷,则这些负电荷就经过金属杆全部移动到金属箔上C.若带电体带正电荷,则验电器就有一部分电子移动到带电体上D.若带电体带负电荷,则验电器就有一部分正电荷移动到带电体上第51页答案C若带电体带正电荷,带电体缺乏电子,正电荷不能经过金属杆移动到金属箔上,而只能是一部分电子从验电器移动到带电体上,故A错误,C正确;若带电体带负电荷,部分负电荷将转移到金属箔上,从而使金属箔带负电,而带电体仍带负电,故B错误;若带电体带负电荷,因为有多出电子,则带电体就有一部分电子转移到验电器上,故D错误。疑难突破自由电荷不一定是负电荷,不过一定不是质子,质子不可自由移动。规律总结带电体接触验电器时,不论带电体带正电还是负电,验电器和带电体之间都是电子转移。假如带电体带正电,金属箔上一部分电子转移到带电体上;假如带电体带负电,带电体上一部分电子转移到金属箔上。第52页2.(新疆乌鲁木齐,9,3分)高层建筑墙体中有三根绞在一起电线,能够用如图乙所表示“测量仪”把它们区分开。小华将A、B连在一起时,小明将“测量仪”连接在X、Z两端,灯泡发光;小华将B、C连在一起时,小明将“测量仪”连在X、Y两端,灯泡发光。则()A.A和Y是同一根电线,B和Z是同一根电线B.B和Z是同一根电线,C和Y是同一根电线C.A和Y是同一根电线,B和X是同一根电线D.B和X是同一根电线,C和Y是同一根电线答案DA、B连在一起,将“测量仪”连接在X、Z两端,灯泡发光,说明XABZ连通,C和Y为同一根导线;再将B、C连在一起,“测试仪”连在X、Y两端,灯泡发光,说明X和B为同一根导线。故本题选择D。第53页3.(广西贺州,5,3分)如图所表示,能直接测量经过灯L1电流电路是()答案DA图中电流表测干路总电流,故A不符合题意;B图中电流表与L1串联,但正负接线柱接反了,故B不符合题意;C图中一个电流表测量干路电流,另一个电流表测量L2所在支路电流,故C不符合题意;D图中两灯并联,电流表测L1所在支路电流,故D符合题意。故选D。思绪分析电流表应与被测电路串联,电流从正接线柱流入,负接线柱流出,依据电路图,分析电路结构,然后答题。第54页4.(云南,8,3分)小雅同学在做电学试验时,不小心将电压表和电流表位置交换了,如图所示。假如此时将开关闭合,则()A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏,电流表可能被烧坏答案D将电压表和电流表位置交换了,电流表直接接到电源两极上,造成电源短路,经过电流表电流会很大,电流表可能被烧坏;因为没有电流经过电压表,所以,电压表不会被烧坏。解题关键电流表电阻很小,相当于一段导线。第55页5.(广西百色,8,3分)如图所表示,验电器甲带正电,乙不带电,现用带有绝缘手柄金属棒把甲和乙连接起来,发觉甲金属箔张角变小,乙金属箔张开,则以下说法正确是()A.验电器金属箔张开是因为它们带同种电荷B.金属棒中瞬间电流方向从乙到甲C.正电荷从甲移到乙,所以两个验电器都带正电荷D.电子从乙移到甲,所以甲带负电,乙带正电答案A验电器是利用同种电荷相互排斥原理制成,故A对。用金属棒将甲、乙连接起来后,不带电乙中一些电子会经过金属棒移到带正电甲上,因为正电荷定向移动方向为电流方向,与电子定向移动方向相反,所以金属棒中瞬间电流方向从甲到乙,最终甲、乙带上等量正电荷,故B、C、D错误。第56页6.(湖北黄冈,10,3分)为了主动响应党和国家号召,践行绿色发展理念,某企业引进静电除尘设备,治理生产中空气污染。开启静电除尘设备,混浊空气进入除尘腔即被电离成离子和电子,因为异种电荷相互,其中电子会向设备阳极板(带正电)运动,在运动过程中碰到尘粒,使尘粒带上(选填“正”或“负”)电荷,带了电尘粒继续运动,碰到阳极板失去电性,在作用下,落向底部集尘板。答案吸引负重力解析依据电荷间相互作用规律可知,异种电荷相互吸引;电子运动过程中碰到尘粒,尘粒带上和电子相同电荷负电荷;尘粒失去电性后,在重力作用下落向底部集尘板。第57页7.(湖南永州,30,3分)请依据下表中给出信息,用笔画线代替导线将图中实物图补充连接成完整电路。开关状态灯泡发光情况闭合S,断开S1、S2L1、L2均不发光闭合S、S1,断开S2L1发光、L2不发光闭合S、S2,断开S1L1不发光、L2发光断开S,闭合S1、S2L1、L2均不发光第58页答案如图所表示解析依据已知可得L1、L2并联,且S1串联在L1所在支路,S2串联在L2所在支路;S在干路上,控制整个电路。第59页8.(上海,18)在如图所表示电路里填上适当电表符号。要求:闭合开关S,两灯均能发光。第60页解析分析题图可知,闭合开关,两灯泡都亮,电路中两灯泡应并联,故干路上圆圈和与L1串联圆圈中应为电流表;与L1并联圆圈中应为电压表。思绪分析灯泡都发光,即两个灯泡需要形成通路,分析电路,电流从电源正极出发分两支路,分别经过两灯泡,再回到负极,则知两灯泡并联。答案如图所表示第61页9.(四川成都,A26,6分)在“探究串联电路电压”试验中,小涵同学设计了如图所表示电路。(1)在连接电路中,开关应该处于(选填“闭合”或“断开”)状态。(2)依据题图连接好电路,闭合开关后,她发觉两只灯泡都不亮,且电压表示数为零,若只有L1或L2中一处发生故障,则故障是(选填“L1开路”、“L1短路”、“L2开路”、“L2短路”)。(3)故障排除后,小涵选取不一样灯泡,完成了三次试验,并统计了数据。分析下表中数据,可得出结论为:串联电路两端电压串联电路中各部分电路两端电压之和。试验次数L1两端电压/VL2两端电压/V串联总电压/V11.41.42.821.21.62.831.11.72.8第62页答案(1)断开(2)L2开路(3)等于解析(1)为预防电路连接时出现短路损坏元件,开关应处于断开状态。(2)由两灯泡都不亮可知,串联电路存在开路,电压表示数为0,可判断L2处开路,使电压表没与电源接通。(3)分析表中数据,可得出:串联电路两端电压等于串联电路中各部分电路两端电压之和。第63页10.(山东威海,16,2分)如图为一握力计电路示意图,a、b、c、d是四个接线柱,电表及一个定值电阻R0未画出,金属板N固定不动,金属板M可带动金属片P滑动,从而与R组成滑动变阻器。若弹簧电阻不计,电源电压保持不变,要求握力增大时,电表示数也增大,则a、b之间应接入,c、d之间应接入。(选填“定值电阻”、“电流表”或“电压表”)第64页答案电压表定值电阻解析a、b间若接入电流表,则滑动变阻器短路,不能起到改变电阻作用,故a、b间不能接电流表;若a、b间接定值电阻,则c、d间只能接电流表(若接电压表则总显示电源电压),当握力增大时,滑动变阻器连入电路阻值变大,由欧姆定律知,电路中电流变小,电流表示数变小,这与已知条件不相符,故a、b间只能接电压表;此时若c、d间接电压表,则它示数为电源电压不变,a、b间电压表示数为零,若c、d间接电流表,则a、b间电压表示数为电源电压不变,且握力增大时电流表示数减小,故c、d间只能接定值电阻。评析本题考查了电表使用及欧姆定律应用。当a、b间接电压表,c、d间接定值电阻时,握力增大,滑动变阻器连入电路阻值增大,电路中总电阻也变大,电流变小,c、d间所接定值电阻两端电压变小,再依据串联电路电压特点知,电压表示数增大,符合题意。第65页11.(北京,38,4分)在串联电路中,流入第一个灯泡电流用IA表示,流出第二个灯泡电流用IB表示。请自选试验器材证实:在串联电路中,IB等于IA。(1)画出试验电路图;(2)写出试验步骤;(3)画出试验数据统计表格。第66页答案示例:(1)电路图如图所表示(2)试验步骤:按照电路图连接电路。闭合开关,调整滑动变阻器滑片P到适当位置,观察电流表A1、A2示数,分别用IA和IB表示,并将IA和IB数据统计在表格中。改变滑动变阻器滑片P位置,读出电流表A1、A2示数IA和IB,并统计在表格中。仿照步骤,再改变四次滑动变阻器滑片P位置,并将对应电流表A1、A2示数IA和IB记录在表格中。(3)试验数据统计表:IA/AIB/A第67页1.(吉林长春,9,2分)如图所表示,电源两端电压不变,闭合开关S1,再闭合开关S2(各元件均完好)。则闭合开关S2前后,各元件改变情况描述正确是()A.灯L1变暗B.灯L2变亮C.电压表示数不变D.电流表示数变小考点二串、并联电路考点二串、并联电路答案C由题图可知,闭合开关S1,电路中L1和L2串联,电压表测量电源电压;再闭合开关S2,L2被短路,不发光,则L1两端电压变大,亮度变亮,电压表依然测量电源电压,其示数不变,同时因为电路中电阻变小,电流表示数变大。故A、B、D错误,C正确。第68页2.(陕西,3,2分)如图所表示电路中,闭合开关S1、S2,小灯泡L1和L2正常发光,电流表和电压表都有示数。以下关于该电路说法正确是()A.电流表测量干路中电流B.电压表不能测量L1两端电压C.取下L1时,L2正常发光D.只断开开关S2时,电压表有示数答案C依据电路图可知,电流表与灯泡L1串联,测量经过L1电流,故A错误;灯泡L1、L2并联,电压表既能够测量L1两端电压,也能够测量L2两端电压,故B错误;两个灯泡并联,不相互影响,取下L1时,L2正常发光,故C正确;断开S2,电压表负接线柱到电源负极之间断开,电压表无示数,故D错误。第69页3.(湖北宜昌,13,2分)两只小灯泡L1和L2连接在同一电路中,以下哪个特点能够确认两灯是并联()A.两灯亮度不一样B.两灯两端电压相等C.经过两灯电流相等D.经过两灯电流不相等答案D灯泡亮度取决于灯泡实际功率,两灯亮度不一样,只能是实际功率不一样,不能说明灯泡串并联方式,A错误;并联电路两灯两端电压一定相等,串联电路当两个灯泡规格相同时两灯两端电压也相等,B错误;串联电路经过两灯电流一定相等,并联电路当两个灯泡规格相同时经过两灯电流也相等,C错误;经过两灯电流不相等一定是并联,D正确。第70页4.(福建,10,2分)如图所表示,闭合开关S1、S2,电路正常工作。现只将S2断开,则()A.电流表示数减小,电压表示数不变B.电流表示数增大,电压表示数不变C.电流表示数减小,电压表示数减小D.电流表示数增大,电压表示数增大答案A闭合S1、S2,两个电阻并联,电流表测量干路中电流,电压表测量电源电压,只断开S2,R2不工作,R1两端电压不变,依然正常工作,电流表测量经过R1电流,由此可知,电压表示数不变,电流表示数变小。解题关键处理这类问题,要先搞清楚电路连接情况,还要看清电压表测量是哪一部分电压,而且知道并联电路里各支路电压都等于电源电压。思绪分析首先进行电路分析,得出两种情况下电路连接方式和电路组成,然后由并联电路特点得出电压表和电流表示数改变情况。第71页5.(湖北黄冈,7,3分)楼梯感应灯可由声控开关(有声响时开关闭合)和光控开关(光线较暗时开关闭合)共同控制,某同学设计并组装了一个楼梯感应灯电路,出现了以下异常情况:白天有声响时感应灯亮,无声响时感应灯不亮;晚上不论有没有声响感应灯都不亮。经检验各元件都能正常工作,则以下电路中可能出现以上异常情况是()第72页答案D白天有声响时感应灯亮,无声响时感应灯不亮,说明S声在干路上且与感应灯串联,白天S光断开,当S声闭合时,感应灯亮。晚上不论有没有声响感应灯都不亮,说明S光和S声都闭合时感应灯也不亮,则S光应与感应灯并联,故选D。思绪分析本题设置是一个有异常感应灯题目,所以灯工作原理应该以题中描述条件来推理。开关与用电器连接方式分为串联和并联两种,串联开关利用“断路”使用电器停顿工作,并联开关利用“短路”使用电器停顿工作。依据题中表述异常情况推理开关连接情况。易错警示包括开关逻辑推理题属于易错题,答题时能够依据题中所给信息利用排除法来确定正确选项。第73页6.(甘肃兰州,6,3分)某同学在洗浴时发觉卫生间排气扇可单独工作,但照明灯L1和采
