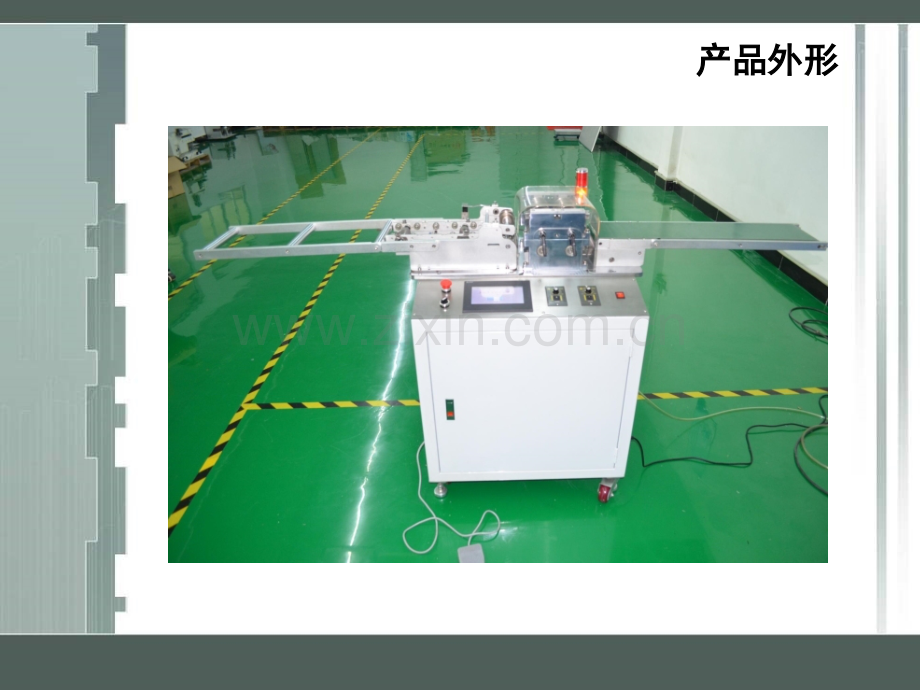

产品外形产品外形设备操作流程设备操作流程通过机械手和人工将线路板放入指定的工作平台,线路板感应指定开关。通过机械手和人工将线路板放入指定的工作平台,线路板感应指定开关。机械手或人工给信号于分板机,分板机将开始运行,若线路板未到机械手或人工给信号于分板机,分板机将开始运行,若线路板未到指定正确的位置,机器将报警,需人工修正。指定正确的位置,机器将报警,需人工修正。线路送料结构开始工作,线路送料结构开始工作,V-CUTV-CUT槽感应轮将确定线路线路板的槽感应轮将确定线路线路板的V-CUTV-CUT槽位置,如位置不正确,机器将报警并停止工作,避免线路板损坏槽位置,如位置不正确,机器将报警并停止工作,避免线路板损坏切割刀具开始运行,通过双组多刀进行分割产品,双组配制可防止切割刀具开始运行,通过双组多刀进行分割产品,双组配制可防止品在分割过程中变形。品在分割过程中变形。产品输送带开始运行,产品分割完成后,输送带即刻停止,保证产品产品输送带开始运行,产品分割完成后,输送带即刻停止,保证产品停留在输送带上,人工或机械手将完工产品取走。停留在输送带上,人工或机械手将完工产品取走。机器完成一个工作流程机器完成一个工作流程整机外观说明1、设备用于多组多刀自动分板,满能足8MM宽度以上的灯条板,错刀能满足4MM宽度以上的灯条板;2、机器可快速换型;3、电气控制部分可在人机界面选择即可实现,方便开启或屏蔽;4、有人机界面,台面上采用亚克力罩,确保安全5、整体采用落地式结构6、双组刀适合于铝基板、FR4基板切割,单组刀适合于FR4基板切割7、自动线设备机架采用方通焊接机架,钣金件封板,表面烤钢漆;8、设备工作台面采用45#45#钢板或A3A3钢板,表面镀镍;9、设备外形尺寸:长2160*宽570*高1050(灯条板到地面的距离为:900MM)1、采用多组上下刀同时分割2、设备底部安装带可调脚杯脚轮,方便设备移动,非移动时需稳定固定;脚杯可调高度50MM以上;3、配备SMEMA 接口可与其它设备通讯联动,有预留网络接口,方面后续厂内联网;4、设备使用电源:AC230V 气源:4-6KGF/cm25、有必要的安全防护装置;6、设备需平稳运作,有必要的检测元件;7、按正常生产产能需达到1500PCS/H以上8、有数据监控统计输出:开机时间监控,产能监控,设备故障信息及自动排异系统等9、采用多组上下刀同时分割10、上下刀之间的距离可准确调整,分板厚度需满足:0.6MM-3.5MM上下刀之间的距离可准确调整,分板厚度需满足:0.6MM-3.5MM11、上刀与下刀间隙可根据PCB板V-CUT间距调节,精度控制在0.1MM 12、相邻两组刀片间的间距可在8MM-25MM之间调整,可快速完成调整所需宽度;13、电路板材质为:铝基板、铜基板、FR4、玻纤板;14、输送线的速度可调整;15、产品取放机构可根据产品的宽度做调整;产品描述产品操作步骤 第一步:人工(或者机械手)将产品放在指定的位置第二步:夹料气缸将产品自动定位第三步:送料结构将产品送到检测轮(送料轮),检测产品的V槽,若产品V槽在对正在情况下产品送料轮正常工作,反之则自行退料或者报警。工作环境 工作产所:无尘室 2.1一般条件和要求 环境温度(0度到40度)并且空气湿度根据季节波动,设备必备功能需要在以下环境数据下运行:室内温度 0度40度 空气湿度 10%80%环境噪音 40dB80dB 振动速度 1mm/s 5mm/S感谢观赏东莞市奥尚特电子科技有限公司公司地址:东莞市寮步镇金富路鼎昊科技园
