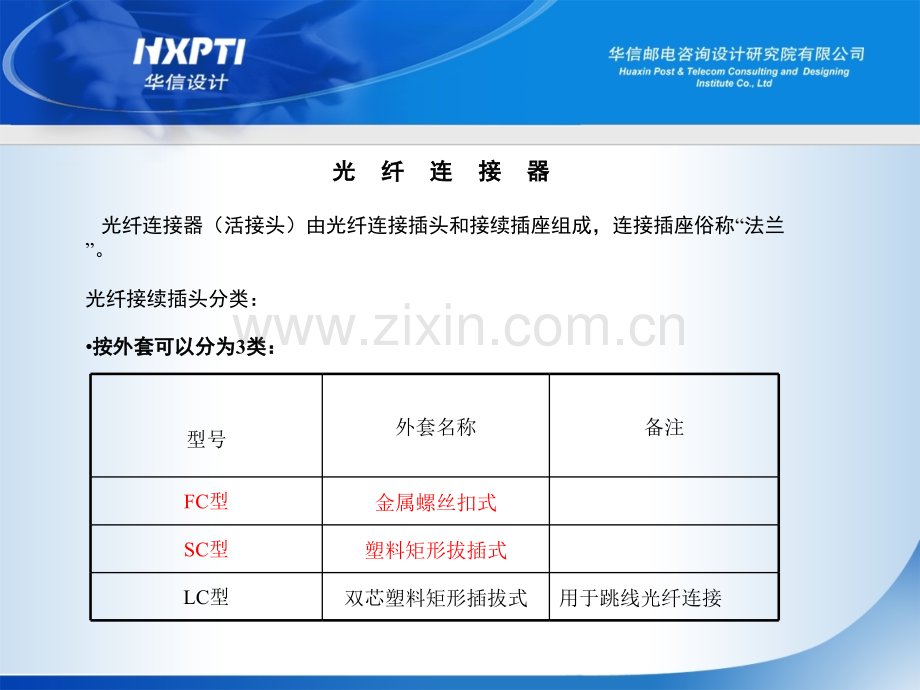

光光 纤纤 连连 接接 器器 光纤连接器（活接头）由光纤连接插头和接续插座组成，连接插座俗称“法兰”。光纤接续插头分类：按外套可以分为按外套可以分为3类：类：型号外套名称备注FC型金属螺丝扣式SC型塑料矩形拔插式LC型双芯塑料矩形插拔式用于跳线光纤连接2.光纤接续插头按端面可以分为光纤接续插头按端面可以分为2类：类：型号端面形式优缺点PC 球状端面接触面较小、减少反射损耗只能达40dB，用于数据通信APC 斜8端面减少反射损耗达60dB，满足有线电视对光功率高的要求3、常用光纤接续插头的组合有：、常用光纤接续插头的组合有：FC/PC、FC/APC、SC/PC等。等。型号外套端面FC/PC金属螺丝扣式球状端面FC/APC金属螺丝扣式斜8端面SC/PC塑料矩形拔插式球状端面FC/PC、SC/PC主要用于数据业务传输系统；FC/APC主要用于有线电视模拟传输系统对光功率要求较高的场合。光纤适配器SC型光纤适配器FC型光纤适配器LC型光纤适配器研磨形式PCAPCPCAPCPC套管材料陶瓷陶瓷陶瓷光学特性最大插入损耗dB0.20.20.2机械特性互换性任意对接任意对接任意对接重复性1000次1000次1000次遵循标准IEC61745-4 YD/T 标准THANKS!
